割接方案

8
2020年4月19日
文档仅供参考，不当之处，请联系改正。

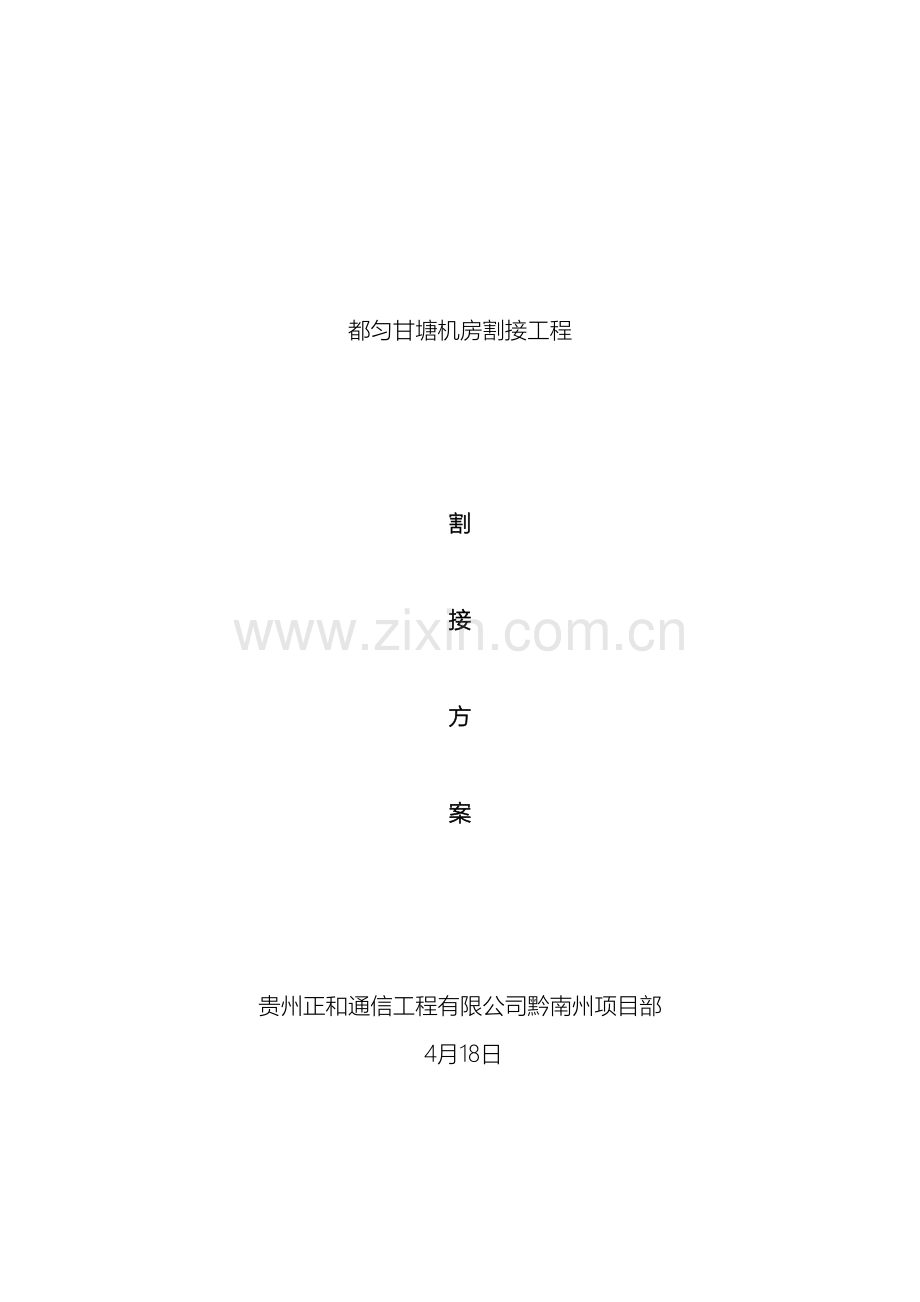

都匀甘塘机房割接工程

割

接

方

案

贵州正和通信工程有限公司黔南州项目部
4月18日

1 总体情况说明
该割接的目的：为了腾空甘塘机房内的小型光缆，现新建甘塘局前光交576芯及职校光交576芯，将原有经过甘塘机房的小型光缆割接至新建光交。
该割接的主要内容：新放一条288芯光缆，从机房放至新立光交。从光交新放光缆至割接点。详见附件三：割接简要图纸。
该割接工程的特点、重点、难点：由于该割接需中断割接，且业务量大，数量多，需分为三次割接。
2 割接时间
第一次：
割接开始时间： 4月22日20:00点 ；
预计割接完成： 4月23日8:00点 。
第二次：
割接开始时间： 4月23日20:00点 ；
预计割接完成： 4月24日8:00点 。
第三次：
割接开始时间： 4月24日20:00点 ；
预计割接完成： 4月25日8:00点 。
3 割接影响业务
详见附件二。
4 割接前准备工作
4.1 成立割接组织机构：
1) 割接总负责人：唐银科。电话：
2) 总负责人职责：透彻理解甲方实施割接的意图及要求，与甲方等各方协调解决 光缆割接前及割接中和割接后存在的问题；透彻理解甲方编制的割接方案，编制本单位的割接实施方案；指挥并督促所有参与割接小组按时保质地完成所负责的工作；处理割接光缆割接中重大异常事件，并及时向上级主管部门汇报。
l 线路施工组：
负责人：吴仕华。电话：
职责：割接前按割接方案的要求穿放及拆除光缆，保证割接前光缆敷设
到位；对割接用光缆进行核实并做好标记；割接前配合割接接续小
组识别本次割接所用的光缆。如遇问题及时反馈给总负责人。
l 割接光缆接续组：
1）、组长：鄢小波。电话：
组员：龚其春、李大波、钟尚峰
职责：负责机房跳纤及割接点的接续及测试
陈雄负责对本次割接用光缆进行识别、倒放、断缆。

车辆、仪表、工具等用具配置表：
序号
用具名称
型号
单位
数量
备注
1
车辆
轿车
辆
1

2

皮卡车
辆
1

3

工程车
辆
1

4
熔接机

台
2

5
ODTR
信威20A
台
1

6
光源、光功率

套
2

7
发电机

台
2

8
照明设备

套
5

9
防兩设施

套
2
含帐篷、兩具等

3）、业务割接及跳纤组：
组长：杨学见。电话：
组员：陈雄
职责：对光缆割接涉及到的所有业务进行摸查、核对，确定ODF架位及线
路尾纤和设备尾纤及交接箱尾纤标签是否准确、齐全；割接前在两
端机房及交接箱处进行对纤，确保割接调度万无一失；负责割接中
ODF架（交接箱）光缆尾纤的布放及跳接。
4）、后勤保障组：
组长：王宗山。电话：
组员：李东升
职责：准备割接用材料；监督检查各割接小组对用具的准备及测试工作的
完成。

4.2 割接工作任务分工：
要求：割接前，总负责人要组织割接会议，经过会议要让所有参与割接的小组长熟悉方案，透彻了解本小组工作任务；每个小组要本小组的工作任务再细化，明确每项工作细节完成时限及确定关键工作的具体操作人员（要细化到每条光缆由谁割断、谁熔接、谁封盒、井内光缆由谁放绑，交接箱、ODF架等尾纤由谁布放、谁贴标签）。
5 割接完成后值守
根据实际情况，割接完成后，由杨学见、陈雄等组成现场（机房）值守小组，及时处理割接后出现的业务障碍，该值守小组于业务恢复后2个小时后经与甲方核实确认没有障碍时后，能够撒离现场。
6 割接应急处理方案
由于采用带业务中断割接，具有一定的风险，为了避免在光缆开剥和接续过程中出现意外，造成光路中断，在割接前，必须制定详细的割接应急方案：

（1）在整个接续过程中，都要注意做好保护工作，现场的割接人员要高度集中精神，割接过程中避免人员来回走动。
（2）在带业务割接过程中，如若没有其它资源可作调度，如果在割接过程中发生误操作，引起纤芯中断，必须快速的将断纤重新接通。同时机房利用制定好的应急调度方案，迅速将系统抢通。
（3）为防止同时有多根纤芯发生意外中断时，能准确对应接回断纤，遇有在原有接头进行割接的，现场接续组必须做好对原光缆接头盒内纤芯的核对、标记工作。
（4）在中断光缆时，必须按顺序中断，中断一条光缆，在此条光缆未恢复前，不能中断第二条光缆。

附表一：

参与割接人员联系电话统计表
单位
姓名
联系电话
备注
甲方
靳刚

阮再龙

龙朝阳

梅尚毅

刘启龙

罗开明

施工单位
唐银科

杨学见

陈雄

鄢小波

龚其春

王宗山

施工队
吴仕华
