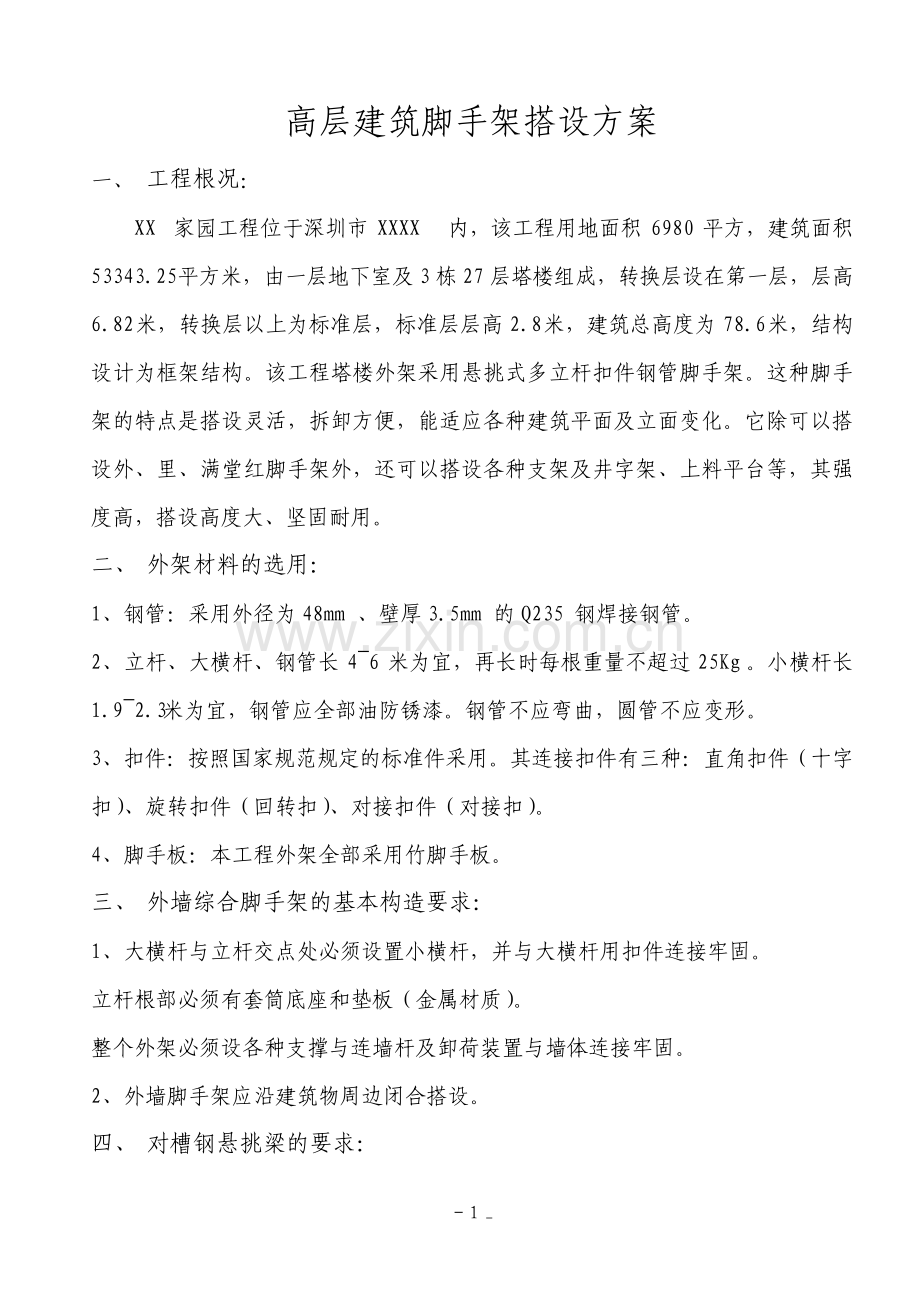

高层建筑脚手架搭设方案.pdf_第1页
第1页 / 共18页
高层建筑脚手架搭设方案.pdf_第2页
第2页 / 共18页
高层建筑脚手架搭设方案.pdf_第3页
第3页 / 共18页
高层建筑脚手架搭设方案.pdf_第4页
第4页 / 共18页
高层建筑脚手架搭设方案.pdf_第5页
第5页 / 共18页
点击查看更多>>
资源描述

1、 -1-高层建筑脚手架搭设方案 一、工程根况:XX家园工程位于深圳市 XXXX内,该工程用地面积 6980 平方,建筑面积53343.25平方米,由一层地下室及 3 栋 27 层塔楼组成,转换层设在第一层,层高6.82米,转换层以上为标准层,标准层层高 2.8米,建筑总高度为 78.6米,结构设计为框架结构。该工程塔楼外架采用悬挑式多立杆扣件钢管脚手架。这种脚手架的特点是搭设灵活,拆卸方便,能适应各种建筑平面及立面变化。它除可以搭设外、里、满堂红脚手架外,还可以搭设各种支架及井字架、上料平台等,其强度高,搭设高度大、坚固耐用。二、外架材料的选用:1、钢管:采用外径为 48mm、壁厚 3.5mm

2、 的 Q235 钢焊接钢管。2、立杆、大横杆、钢管长 46 米为宜,再长时每根重量不超过 25Kg。小横杆长1.92.3 米为宜,钢管应全部油防锈漆。钢管不应弯曲,圆管不应变形。3、扣件:按照国家规范规定的标准件采用。其连接扣件有三种:直角扣件(十字扣)、旋转扣件(回转扣)、对接扣件(对接扣)。4、脚手板:本工程外架全部采用竹脚手板。三、外墙综合脚手架的基本构造要求:1、大横杆与立杆交点处必须设置小横杆,并与大横杆用扣件连接牢固。立杆根部必须有套筒底座和垫板(金属材质)。整个外架必须设各种支撑与连墙杆及卸荷装置与墙体连接牢固。2、外墙脚手架应沿建筑物周边闭合搭设。四、对槽钢悬挑梁的要求:-2-

3、本工程在转换层设有槽钢承托脚手架,因脚手架搭设高度大,使用时间长,其本身就是一种装配式钢结构,所以对槽钢梁有特殊要求,不能因脚手架自重及施工荷载及风荷载作用产生下沉以致倾斜倒塌。所以槽钢梁必须坚固。其强度及挠度必须经过计算符合设计规范要求。五、高层脚手架搭设参数:立杆纵距 1.3M,步距 1.8M,立杆横距 1.05M,小横杆间距 0.65米一根。脚手架高度超过 50 米以后,不超过 18 米设置一道卸荷装置。六、脚手架与主体结构连接 1、高层脚手架必须与主体结构刚性连接,不允许柔性连接。2、连墙杆必须与主体结构垂直,不准向上倾斜,下倾角不能超过 15 度。连墙杆与主体结构预进件连接时,必须等

4、主体结构砼墙、梁、柱强度达到结构砼强度的70%。连墙杆的设置垂直方向二步一排,水平间距为 4 根立杆纵距一根。同时尚应考虑风力涡流作用,设置抗上升翻流作用的措施,即采取在连墙杆预埋件处设斜向拉杆与其上、下两排的立杆外侧大横杆与立杆交点处连接牢固,每 10 个步距设一道。七、脚手架剪刀撑设置:纵向剪刀撑设置在脚手架外侧,沿架子高度由下往上连续设置,沿长度方向连续设置。剪刀撑斜杆与地面成 45角,支撑宽度为 57 个立杆纵距。同时每隔15 米要设置一道横向支撑,其斜杆应在同一个节间,由底至上呈“之”字形连续布置。为施工操作方便,正在施工操作的一层可临时拆除,等施工完了立即恢复。八、基本构造要求:1

5、、构造的要求时保证高层脚手架整体质量的关键。立杆接头必须采用扣件连接,-3-相邻两立杆接头应错开 50CM以上,且不在同一步距之内,接头中心距主节点不大于 1/3步距。2、大横杆接头必须使用对接扣件连接,上下相邻两大横杆接头应错开不小于50CM,同一步距内外两根大横杆接头应错开,并且不在同一跨内,接头中心点距主节点不大于 1/3立杆纵距。3、操作层脚手板满铺,铺稳、牢靠、脚手板对接铺设接头处设两根小横杆,保证每板头一根。不允许有探头板。九、脚手架斜道(梯道)搭设:1、斜道是供人员上下脚手架的通道,宽度不得小于 1 米,其坡度 1:3 为宜,斜杆做成“之”字形,转弯处必须设置休息平台,其宽是斜道

6、宽的 1.2倍。斜道立杆承受的荷载较大,为此采用双立杆形式或根据实际情况采取卸荷装置。2、斜道内外两侧、端部及平台外围,必须设置剪刀撑,同时还须按上述所说的连墙杆要求设置连墙杆。并且脚手板下的水平横杆下设“之”字形的横向支撑。斜道两侧立面及休息平台外围设两道护身栏杆,其上杆顶高 1.2米,下杆在中部,并在底部设 18CM高的挡脚板。斜道脚手板上设防滑条,其间距不大于 30CM。脚手板对接时,其接头处每块板端头设有一根水平横杆。十、高层建筑扣件式钢管脚手架设计计算:XX 家园工程高层建筑外脚手架采用扣件式双排钢管脚手架。1、基本参数:扣件式双排钢管脚手架:1)、立杆横距 b=1.05m;2)、立

7、杆纵距 L=1.3m;3)、大横杆步距 h=1.8m;-4-4)、连墙杆高度 2h=1.8m 2=3.6m;5)、脚手板设 6 层;6)、两个作业层同时施工作业。2、基本荷载:1)、483.5 钢管自重 q1=38.4N/m2;2)、施工荷载标准值 3000 N/m2;3)、WK-风压标准值 0.70KN/m2;4)、脚手板自重 q2=0.35N/m2;5)、栏杆、踢脚板 q3=0.14N/m2;6)、防护栏杆水平荷载标准值 500 N/m2。3、搭设高度计算 1)、本工程脚手架搭设高度 73 米;h=1.8m步架高度;b=1.05m立杆横距 查表 4-3-15得=1.5 L0=h=1.51.

8、8m=2.7m i=15.8mm483.5 钢管回转半径=L0/i=2.7m/15.8mm=170.9 长细比【】=210 满足要求=0.223稳定系数 QK=3.0KN/m22=6.0 KN/m2两层同时操作的均布荷载标准轴力。6 层脚手板铺设 NG2K=3.652 2=1.826KN 一个立杆纵距附设构件及物品重力。-5-NqiK=9.102=4.55KN一个立杆纵距施工荷载标准产生的轴力。qK立杆每米自重标准值=0.119KN/m 计算搭设理论高度:Hs=KAf-(1.2NG2K1.4 NqiK)/1.2 qK=0.7250.2234890.205-(1.21.826+1.44.55)/

9、(1.20.119)=53.54m 最大允许搭设高度:【H】=Hs/(1+0.05 Hs)=42.223m 42.223/1.8m=23.46 步 42.223/2.9m=14.56 层 采用 23 步 1.8m23=41.1m 4、验算整体稳定性:NG1K=0.4213/2=0.211KN一步一纵距钢管扣件重力;N=1.2(n NG1K+NG2K)+1.4 4.55=14.385KN立杆范围内轴向力设计值;=0.223稳定系数=L0/i=2.7m/15.8mm=170.9 长细比 不考虑风荷载的稳定性验算:N/.A=14.385103/0.223489=131.916 N/mm2Kf=0.7

10、25205=148.625 N/mm2 风荷载设计值产生的立杆段弯矩:Mw=0.851.4Mwk=0.851.4Wk.L.h2/10=0.851.40.2081.31.81.8/10=0.104KM.m -6-钢管 W=5.08103mm3 w=0.104 106/5.08103=20.47 N/mm2 则 N/PA=Mw/W=152.4 N/mm20.755205 N/mm2=154.78 N/mm2 5、抗风强度及风荷载作用稳定性验算:1)、计算风压标准值:基本风压 W0=0.70KN/m2 z=1.79 z=1.0 z=风压载体型系数,采用szw=s stw=s(1+)=0.099 挡风

11、系数 W0d2=0.70.0482=0.0016313.46KN 选用卡环 4.9#=49KN33.305KN 5)、预埋吊环计算:吊环埋入砼中 30d Ag=Px/(250)=33305/100=333.05mm2 吊环选用25,Ag=490 mm2333.05mm2 25 吊环采用级钢 验算吊点处抗滑承载力:每个扣件抗滑承载力=6KN TAB=7.381KN TB0=32.431K 6)、悬挑钢梁计算:A 端悬挑钢梁:一端放在结构楼层上,伸入0.5m 一端用26(619/1)钢丝绳拉在其上 5.8m 处,则钢梁为简支梁。M=0.35P1=0.35 14.117KN=4.941KN.m 选用

12、 16 号槽钢 Wy=117cm3=M/W=4.94110002/117 103=42.23N/mm2【f】=205N/mm2 B 端斜拉钢丝绳计算:TB0=2P1(5.82+1.752)0.5/5.8=1.045 2 14.385KN=30.065KN Px=3P1/KKx=3 214.385/4 1.5=32.366KN钢丝绳计算拉力 Pg=KPx/a=832.366/0.85=304.621KN 选用26(637/1)钢丝绳 Pgs=362.0KN Pgs/Pg=362.0/304.621=1.188(安全、选用 4.9#卡环)B 阳台悬挑钢梁计算:悬挑钢梁:一端放在 7.450标高结构

13、楼层上,一端用26(637/1)钢丝绳拉在其上 5.8m 处。悬挑钢梁为筒支梁 Mmax=1.95RB=1.957.375=14.381KNm 选用16 槽钢 WY=117cm3 -9-=M/W=14.381106/117103=122.915N/mm2312.75KN 7)、槽钢挠度验算:f=1/2ML(2L/3)/EI=(1/214.3811.9521.95/31012)/206103935104=9.464mmL/250=3350/250=13.4mm 满足要求 8)、钢丝绳施工技术要求 a、斜拉钢丝绳用手拉葫芦(倒链)或花篮螺栓拉紧,做到所有钢丝绳拉紧程度基本相同,避免钢丝绳受力不均匀

14、。b、吊点必须在立杆与大横杆和小横杆的交点处,必须由大横杆底部兜紧。c、吊点处应设双根小横杆,一根与立杆卡牢,一根与大横杆卡牢,两根小横 -10-杆端头与建筑特顶紧,或用螺栓固定在墙面预埋铁件上,承受斜拉的水平力。d、在吊点下方附加斜撑杆与钢丝绳共同受力。e、所有钢筋吊环(预埋)用段钢钢筋。此布置保证架体,每纵距 1.3m 有一根槽钢梁做为支座承手托架体,槽钢上的吊点与上部钢筋吊点必须上下垂直。根据以上计算,确定在 15 座转换层+7.45 标高处布置16 槽钢承托架体,在其上每隔五层 52.9=14.5 设一道钢丝绳斜拉卸荷,在卸荷处必须上拉下撑,亦即上用钢丝绳斜拉下用483.5 钢管斜向撑

15、牢。卸荷点布置:在标准层第 6、11、16、21、26、层周边闭合设置钢丝绳卸荷,沿脚手架纵向每一纵距 1.3m 设一道钢丝绳斜拉卸荷。架体吊点必须与上部结构钢筋吊点垂直。十一、对高层脚手架的质量要求:1、高度:纵向偏差不大于 10cm;2、横向偏差不大于 5cm;3、沿水平,水平偏差不大于 2cm,同跨内处差不大于 1cm.4、各种扣件紧固力保证在 4555N m 范围内,要求不得低于 40N m 或高于65N m。5、连墙点的数量,位置要正确,不能减少,连结牢固,无松动现象。十二、高层脚手架安全设施 1、安全网:安全网是高层建筑施工安全防护的重要设计之一。1)、类型:安全网按悬挂方式分垂直

16、与水平设置两种。a、垂直设置:垂直设置用于高层建筑施工的外脚手架外侧满挂安全网围护,-11-采用细尼龙绳组织的密目式安全网。安全网应封严,与外脚手架固定牢靠。b、水平安全网:水平安全网是用直径 9mm的麻绳、棕绳或尼龙绳纺织的,规格为宽 3M、长 6M,网眼 5CM左右,每块支好的安全网应能承受不小于 1600 冲击荷载。从 2 层楼面起设安全网,往上每隔 4 层设一道,同时再设一道随施工高度提升安全网。要求网绳不破损,生根要牢固,绷紧、圈牢,拼接严密,网杠支杆宜用脚手钢管。网宽不小于 3M,最下一层网宽为 6M。2、高层脚手架防电避雷措施 1)、在高、低压线路下方均不得搭设脚步手架。脚手架的

17、外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于表 4-4-7所列数值。当条件限制达不到表 4-4-9规定的最小距离时,必须采取防护措施,增设屏障、防护加并悬挂醒目警告标志牌,如果上述防护措施也无法实现,则必需与有关部门协商采取迁移外电线路,甚至改变工程位置。2)、脚手架若在相邻建筑物、构筑物防雷保护范围之外,则应安装防雷装置,防雷装置的冲击接地电阴值不得大于 30。3)、脚手架的外侧边缘与外电架空线路的边线之间的最小安全操作距离 如下表:外电线路电压(KV)1 以下 110 35110 154220 330500 最小安全操作距离(M)4 6 8 10 15 4

18、)、避雷针可用直径 2532MM、壁厚不小于 3MM的镀锌钢管或直径不小于 12MM的镀锌筋制作,设在房屋四角脚手架的立杆上,高度不小于 1M,并将所有最上层的大横杆全部接通,形成避雷网络。-12-5)、接地板利用在施工工程的垂直接地板,也可用直径不小于 20MM的圆钢。水平接地板可用厚度不小于 4MM、宽 2540MM的角钢制作。接地板的设置,可按脚手架的长度不超过 50M 设置一个,接地板埋入地下的最高点,应在地面下深度不浅于 500MM。埋设接地板时,应将新填土夯实。接地板不得设置在蒸气管道或烟囱风道附近经常受的土层内;位于地下水以上的砖石、焦碴或砂子内,均不得埋设接地板。6)、接地线可

19、采用直径不小于 8MM的圆钢或厚度不小于 4MM的扁钢。接地线的连接应保证接触可靠。在脚手架的下部连接时,应用两道螺栓卡箍,并加设弹簧垫圈,以防松动,保证接触面不小于 10CM2。连接时将接触表面的油漆及氧化层清除,使其露金属光泽,并漆以中性凡士林。接地线与接地板的连接应采用焊接,焊缝长度应大于接地线直径 6 倍或扁钢宽度的 2 倍。7)、接地装置完成后,要用电阻表测定电阻是否符合要求。接地板的位置,应选择人们不易走到的地方,以避免和减少跨步电压的危害和防止接地线遭机械损伤。同时应注意与其它金属物或电缆之间保持一定距离(一般不小于 3M),以免发生击穿危害,在有强烈腐蚀性的土中,应使用镀铜或镀

20、锌的接地板。8)、在施工期间遇有雷雨时,钢脚手架上的操作人员应立即离开。十三、高层建筑施工脚手架管理 1、构配件检查管理 1)、新钢管 a、必须有产品质量合格证;b、必须有质量检验报告,钢管材质检验方法要符合国家现行标准金属拉伸试验方法的有关规定,质量均应符合,建筑施工扣件式钢管脚手架安全 -13-技术规范JGJ1302001 第 3.1.1 条规定。c、钢管表面应光滑,不应有裂缝、结疤、分层、错位、毛刺、硬弯、压弯和深痕划道;d、钢管外径、壁厚、端面等的允许偏差,应分别符合规范规定;e、应涂防锈漆。2)、旧钢管 a、表面锈蚀度不得超过 0.5mm,锈蚀检查每年一次,检查时,应在锈蚀严重的钢管

21、中抽取三根,在每根锈蚀严重部位横向截断取样检查;b、钢管弯曲变形在端部长 1.5 米以内不得超过 5mm,立杆弯曲不得超过12mm。3)、扣件 a、新扣件应有产品质量合格证、生产许可证与专业检测单位的测试报告;当对扣件的质量有疑虑时,按国家现行标准钢管脚手架扣件的规定抽样检测。b、旧扣件使用前必须进行质量检查,有裂缝、变形的严禁使用,滑丝的螺栓要更换。c、新旧扣件必须涂防锈漆。4)、脚手板 竹笆脚手板、竹串脚手板的材料必须采用毛竹或楠竹制作。5)、脚手架的检查及管理 a、对悬挑钢梁认真进行检查,合格后方可进行下道工序的施工;b、脚手架搭设好后进行下列检查,合格后方可申请验收。-14-c、脚手架

22、的搭设和构造是否符合技术要求,立杆的垂直偏差时否符合规定;d、杆件的设置和连接、连墙件、剪刀撑或斜撑、水平加固杆、门洞桁架等的构造是否符合要求。e、安全防护措施是否符合要求。f、脚手架的避雷与工地临时用电线路的架设脚手架与架空输电线路的安全距离、工地临时用电电线路架设及脚手架接地避雷措施等是否按施工现场临时用电安全技术规范的有关规定执行。5)、脚手架的验收管理:验收时应具备的基本文件:a、手架的施工设计文件及组装图。b、脚手架部件的出厂合格证、试验报告和质量分类合格标志。c、脚手架工程的施工记录、班组自检记录和工程项目部的检查记录。d、脚手架工程的施工验收报告。验收组织和重点验收项目:a、收的

23、分工:高度在 25 米及 25 米以下的脚手架,由项目工程负责人组织技术和技术安全人员进行验收;高度大于 25 米的脚手架,应由上一级技术负责人随工程进度分阶段组织工程项目负责人、有关技术和安检人员进行验收。b、重点验收项目 重点验收项目如下:并做好验收记录在验收报告内;安装后的扣件,其拧紧螺丝的扭力矩应用扭力扳手检查,抽样方法应随机均布原则进行,不合格的必须重新拧紧,并经复验合格后方可验收。扣件位置是否齐全,连接件、扣挂件、承力件和建筑物的固定件是否牢固可 -15-靠。立杆底部与悬挑槽钢梁是否平整坚实,支撑是否符合要求。安全设施(安全网、护栏、挡脚板等)、脚手板、导向和防腐装置是否齐全和安全

24、可靠。连墙件的数量、位置和竖向水平距是否符合要求。垂直度及水平是否合格,其偏差应符合下表的要求。脚手架搭设垂直度与水平度偏差 项目 允许偏差(mm)垂直度 每步架 h/1000且不超过2.0 h步距 脚手架整体 h/1000且不超过5.0 h步距 水平度 一跨内两端、里外高差 L/600且不超过5.0 L跨矩 脚手架整体 L/600 且不超过5.0 L脚手架长度 6)、脚手架的使用管理 使用注意事项:a、设置专供操作人员上下使用的安全扶梯、爬梯或斜道,否则必须设置室外电梯供操作人员上下。b、严格控制各式脚手架上施工荷载。c、在脚手架上同时进行多层作业时,各作业层之间应设置可靠的防护棚档,以防上

25、层坠物伤及下层作业人员。d、不得在脚手板上堆放模板、钢筋等杂物。e、严禁在脚手板上栓拉缆风绳,固定、架设混凝土泵和泵管、起重拔杆和起重设备等。-16-f、临街或行人通道的脚手架外侧应有严密的防护措施,以防坠物伤人。g、遇有立杆沉陷或悬空、架子歪斜等问题时,在上述问题未解决之前应停止使用脚手架。h、定期及时清除脚手架上的建筑垃圾、清理时不允许抛扔。i、支模时支撑禁止与脚手架相连,运料的平台严禁受力于架上。j、脚手架使用过程中应定期进行检查。k、在脚手架上进行电、气焊作业时,应有防火措施和专人看守。4)、脚手架的维护保养管理 7)、脚手架的保养:a、在检查脚手板是否有松动时,应对扣件的旋转面及螺丝

26、口上油一次。b、应随时检查脚手板是否绑扎牢固,否则及时修复加固。c、每天检查一次安全网有无破损及是否固定牢固,及时发现问题及时加固修复 8)、脚手架的维护 a、拆除后的脚手架(包括构配件)应清除杆件及螺纹上的沾污物,并按品种规格整理分类及时回收入库堆放;若露天堆放时,场地应平整,排水要良好,下设支垫,并用篷布遮盖,但配件、零件应堆放在室内。b、凡弯曲、变形的杆件应先调直,坏的构配件应先修复,方准入库存放,否则应报废处理。c、要定期对脚手架的构配件进行除锈、防锈处理;凡湿度较大的地区(相对湿度大于 75%),每年应涂防锈漆一次,一般应两年涂刷一次;扣件要涂油,螺栓宜镀锌。d、脚手架使用的扣件、螺

27、母、螺栓、垫块、花篮螺栓等,在搭设进应将多余及 -17-时回收存放,在拆除时亦应及时验收。e、应建立健全脚手架工具、材料、构配件的领发、回收、检查、维修制度。并按照谁使用、谁维修,谁管理的原则,实行限额领料或租凭的方法。9)、脚手架安全管理 一般安全管理 a、手架搭设人员必须是经过国家特种作业人员安全技术考核管理规则考核合格的专业架子工。上岗人员应定期体检,体检和考核合格者持证上岗。b、对高层脚手架的选型、设计、搭设、构造、拆除和安全防护等的规定,必须作为单位工程施工组织设计的主要内容之一。c、贯彻“安全第一,预防为主”,管生产必须管安全的方针政策,组成安全管理网络。d、工地临时用电线路的架设

28、及脚手架接地、避雷措施等应按施工现场临时用电安全技术规范(JGJ4688)的有关规定执行。e、搭、拆脚手架时,应按高和作业安全技术规范的有关规定执行。且地面应设围栏警戒标志,并派专人看守,严禁非操作人员入内。f、搭、拆脚手架前,应由工程项目技术负责人向长、安全员、施工操作组全体人员作安全技术交底。g、采用新技术、新工艺、新设备时,必须制定相应的安全技术措施,经有关部门批准后方可执行。h、应对职工经常进行安全技术教育,发现施工中的安全技术问题应立即解决。i、现场安全员有权制止违章指挥和违章作业,遇有险情应立即停止施工作业,并报告工程项目领导及时处理。-18-j、作业人员必须熟练掌握本工种的安全操作技术、技能。k、操作过程中应严格遵守劳动纪律,服从领导和安全检查人员的指挥。且工作中应思想集中和精心操作。l、六级及六级以上大风、大雾、大雨、大雪应停止脚手架作业;雨后脚手架作业,应先清除积水并有防滑措施。
