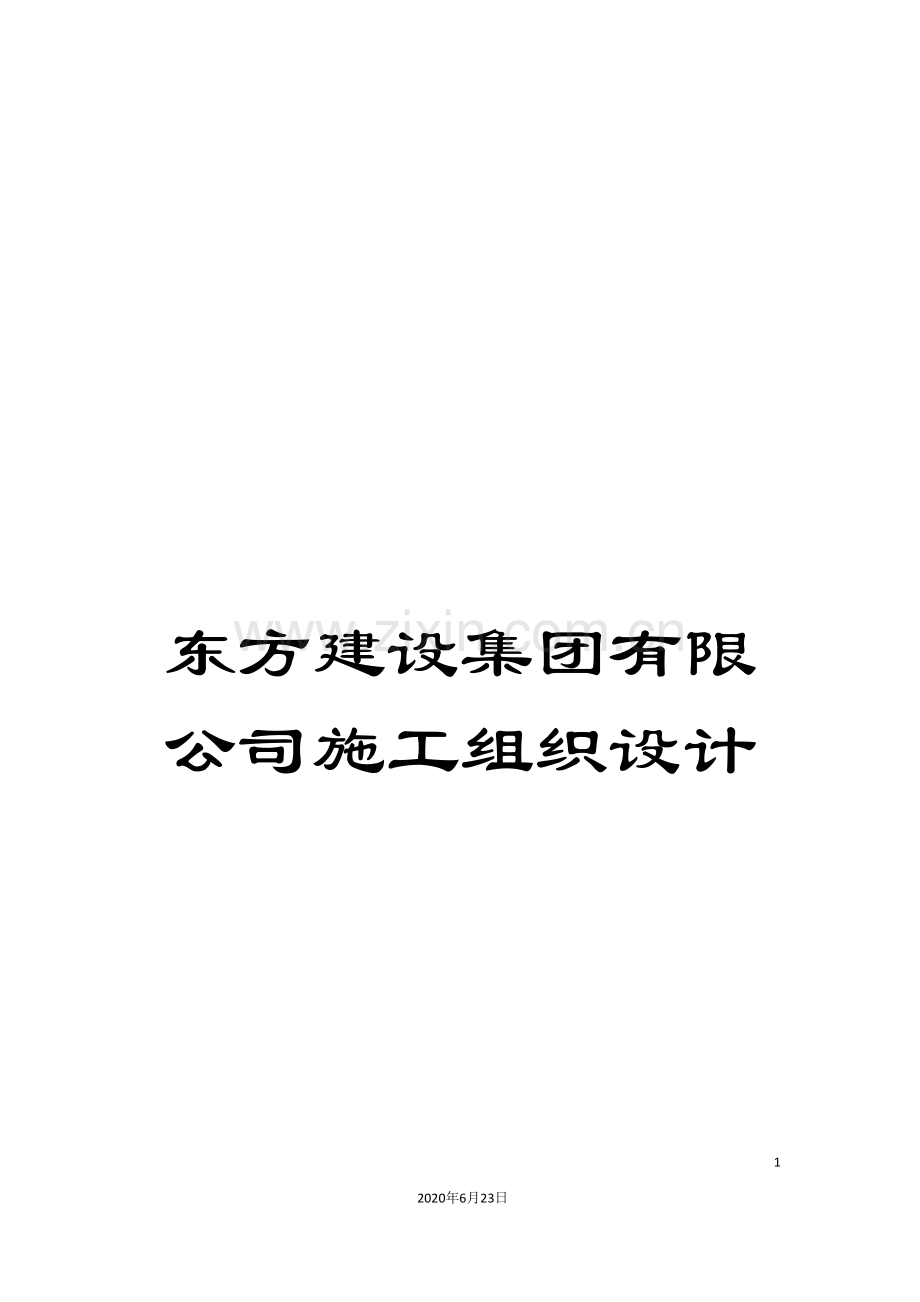

东方建设集团有限公司施工组织设计.doc

东方建设集团有限公司施工组织设计1422020年6月23日资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。目录第一章编制依据21.1工程施工图纸21.2本工程应用的主要规范、 规程、 标准21.3其它3第二章 工程概况42.1工程概况4第三章 施工准备53.1思想准备53.2组织准备53.4物资准备7第四章 施工部署104.1机械设备进场计划104.2劳动力进场计划12第五章 工程管理目标155.1质量标准155.2工期目标155.3安全文明目标155.4环保目标155.5服务目标16第六章 主要分部分项工程施工方案166.1施工测量166.2基础工程176.3主体工程246.4脚手架的搭设406.5建筑装饰装修工程426.6细部装饰工程556.7电气工程626.8给排水工程75附录一: 施工进度计划横道图88附录二: 施工现场总平面布置图89附录三: 拟投入本工程的主要施工机械设备90附录四: 劳动力计划表91第一章 编制依据1.1工程施工图纸序 号类 型图纸名称编 号1图 纸贵州省军区机关营区西大门新建工程施工图( 结施图) /2图 纸贵州省军区机关营区西大门新建工程施工图( 建施图) /1.2本工程应用的主要规范、 规程、 标准序号技术标准或规范名称编号1建筑桩基技术规范JGJ94- 2建筑地基基础工程施工质量验收规范GB50202- 3砌体工程施工质量验收规范GB50203- 4砼结构工程施工质量验收规范GB50204- 5钢筋焊接及验收规范JGJ18- 6建筑装饰装修工程质量验收规范GB50210- 7建筑地面工程施工质量验收规范GB50209- 8建筑工程施工质量验收统一标准GB50300- 9屋面工程质量验收规范GB50207- 10工程测量规范GB50026- 11建筑边坡工程技术规范GB50300- 12建筑地基基础设计规范GB503300- 13建筑机械使用安全技术规程JGJ33- 14建筑施工扣件式钢管脚手架安全技术规范JGJ130- 15建筑给排水及采暖工程施工质量验收规范GB50242- 16建筑电气工程施工质量验收规范GB50303- 17建设工程项目管理规范GB/T50326- 18建设文件归档整理规范GJ50328- 19建筑施工安全检查评分标准JGJ59- 20钢筋焊接接头试验标准JGJ/T27- 21通风与空调工程施工质量验收规范JGJ336- 22普通砼配合比设计规程JGJ/T55- 23砌筑砂浆配合比设计规程JGJ/T98- 1.3其它1.3.1贵州省军区机关营区西大门新建工程招标文件; 1.3.2现场踏勘; 1.3.3业主提供的施工图、 水、 电等资料。第二章 工程概况2.1工程概况2.1.1 工程名称: 贵州省军区机关营区西大门新建工程2.1.2 工程地点: 工程位于贵州省贵阳市。2.1.3施工招标范围: 依据招标文件、 招标答疑及补充文件及燕博建筑设计有限公司成都军区空军堪称设计院提供的全套施工图包含之内容。2.1.4本工程为贵州省军区大门, 总建筑面积848.72平方米, 共三层。2.1.5 建筑总高度: 为19.3米, 建筑总长度为49米, 建筑总进深11.5米。2.1.6现场条件: 施工现场已达到”三通一平”, 具备开工条件。2.1.7 设计完成情况: 已完成施工图设计。2.1.8 建设单位: 贵州省军区”1211工程”建设指挥部。2.1.9 设计单位: 燕博建筑设计有限公司成都军区空军堪称设计院。2.1.10招标代理: 成都军区工程建设招标投标管理总站( 1) 2.1.11 主体结构形式: 框架结构2.1.12 工程耐久使用年限: 50年2.1.13 目标: 达到军队优质工程第三章 施工准备3.1思想准备3.1.1在参建人员中组建党小组或党支部, 每个党员以身作则, 从思想, 行为、 工作上示范, 与广大参建人员一道为本工程战酷暑, 斗严寒。3.1.2在项目经理领导下由党小组或党支部负责, 在入场前即对全体参建人员进行敬业爱岗、 安全生产、 文明施工及”百年大计, 质量第一”的职业道德教育, 以每个参建人员的良好工作质量保证良好产品质量。3.1.3在全体参建人员中开展个人对手赛、 班组对抗赛、 赛技能、 赛工效、 赛成果、 赛成本, 定期评选优胜并给予物质经济奖励, 使工程质量日臻优良。3.2组织准备3.2.1公司组织准备序号工作内容完成时间执行部门或执行人1组建项目经理部进场前经营处、 安全处2施工许可证等手续办理开工前经营处、 项目经理3与环境、 派出所等相关部门建立联系开工前项目部4临时设施规划及建设开工前项目部5施工设备、 机具进场随工程进度项目部、 设备处6落实周围材料及原材料开工前项目部、 设备处7确定作业班组有序进场随工程进度项目部、 设备处3.2.2项目现场人员组织准备项目经理安全总监技术负责人生产经理施工作业队伍工程部质检部财务部物资部技术部核算部安质部安全文明作业队伍适用于本工程所需的施工规程、 质量验收规范、 相关专业标准, 备足所需用量。组织项目班子全体成员, 特别是技术人员认真学习阅读设计图说, 写出读图纪要交设计方, 参加设计交底, 将遗漏、 空、 缺、 碰消除在施工前。认真做好施工组织设计交贯工作, 将施工组织设计的要求贯穿施工全过程。序号工作内容完成时间执行部门或执行人1熟悉与会审施工图施工图到后3天项目部技术负责人、 施工员、 质检员、 公司质量安全处、 施工技术处2相关规范、 规程、 标准、 图集等技术资料准备开工前项目部、 项目技术负责人3编制施工组织设计设计交底纪要收到后5天项目部技术负责人、 公司施工技术处审批4编制施工图预算材料分析设计交底纪要收到后5天公司经营处、 项目部5编制专项交底实施前5天项目部技术负责人、 公司技术处6三级技术交底开工前、 作业前总工程师、 技术质量处、 项目技术负责人7施工图涉及到的各种等级砼、 砂浆试配采用前5天技术负责人、 质检员8安全技术交底上岗作业前公司质安处、 安全员9新技术、 新工艺、 新材料、 新设备应用人员培训采用前公司质安处、 技术处、 生产计划处、 项目技术负责人3.4物资准备准备足够多的声像资料及技术表格, 以保证技术竣工资料的填写、 收集、 整理、 装订、 移交。根据本施工组织设计提出主要设备、 机具计划, 以便设备机具主管部门及时供应足量完好的设备机具。根据本施工组织设计提出钢管、 模板等周转材料计划, 以便周转材料主管部门及时供应。对于建设方供应的材料、 设备, 根据施工进度计划, 提前编制材料、 设备计划, 以便建设方及时、 足量供应。3.4.1现场生产准备序号工作内容完成时间执行部门或执行人1施工现场的移交接收开工前3天公司、 项目部2现场控制点的设立及复核开工前3天项目部3现场临时设施的搭设开工前4天项目部4修建施工道路、 布设排水沟及临时水电线路的敷设, 施工场地硬化处理开工前5天项目部5现场搅拌设施的建设、 消防器材的协调开工前3天项目部3.5.2施工用水及排水为保证整个现场充分的临时供水和排水顺畅, 使管网简洁化、 规范化, 根据施工总平面布置图, 结合工程的用水排水特点及要求, 对本工程临时供水和排水管网进行规划布置, 以保证施工的正常进行。施工用水量计算本工程根据多年建筑施工经验, 现场施工用水、 机具用水、 生活用水总量不会大于现场消防用水量, 故可取现场消防用水量作为施工现场总用水量。又根据消防用水量要求, 取10L/S。根据下式计算管径: 4Q DN=( ) 1/2 .1000取.流速1.5m/S Q=10L/S代入上式计算 410 DN=( ) 1/2 =0.092m 1.51000选不小于DN75mm钢管按施工平面布置铺设, 以满足施工现场用水需要。现场排水根据现场的具体情况, 施工、 生活污水导流作明沟排放, 在各转角点及管道交汇点均设置沉砂井或集水井, 将地表雨水和施工生活污水有组织地导流入沉砂井或集水井, 采用水泵或其它方式处理排入业主指定的排污位置。3.5.3施工用电及设施安排根据施工供电”三相五线制”的原则, 为保证施工供电的质量, 提高施工供电的安全性, 避免施工用电事故的发生, 结合该施工现场的供电特点及要求, 对现场的临时用电进行量的计算和线路布置。施工用电量计算根据高峰时主要用电机具计划统计, 现场须安装500KVA变压器一台。未雨绸缪, 避免因停电而导致工程质量、 受影响, 现场拟设置一台75/100KW功率柴油发电机, 以解燃眉之急。设施安排该施工现场供电的电力负荷较大, 且电力负荷分布不集中, 以有利用电安全、 施工方便, 结合土建施工总体平面布置图, 把该低压线路分多路干线布置, 并在施工现场设置多个二级配电箱, 以满足施工机械设备用电。本工程的所有三级箱由现场需要进行设置, 但所有三级箱均为”一机一闸、 一漏一箱”进行电力控制。动力和照明在二级箱处分开设置, 三级箱处严禁动力、 照明用电混合使用。临设照明用电采用铜芯线沿墙配瓷夹、 瓷瓶明敷; 施工现场照明用电在地面以下的均采用36V以下安全电压进行供电, 在地面上的照明用电采用三芯线电力电缆进行供电, 以达到用电安全、 可靠。第四章 施工部署4.1机械设备进场计划由于本工程工期紧、 任务重、 施工工序较多、 为了满足本工程施工要求, 在机械配置时必须选择功能先进、 使用性能完好的机械设备, 保证在投标的有效工期内完成全部施工任务, 并移交建设单位使用。4.1.1施工机械的进场计划基础施工阶段: 空压机、 风镐、 打夯机、 砂浆搅拌机、 钢筋切割机、 弯曲机、 平刨机、 电焊接、 气压焊机、 闪光电焊机、 塔吊。装修及水电安装施工阶段: 陆续进所有小型水电施工机械。4.1.2机械设备管理为满足工程施工需要, 及时提供适合现场需要的机械设备, 确保施工设备处于良好状态, 必须加强设备管理。4.1.2、 设备管理使用项目部机电工程师建立的机械管理使用台帐, 标识各种设备状态、 机械设备统一编号等内容。新购设备及时办理验收入账手续。机械设备的使用应遵守设备使用说明书规定, 遵守操作规程, 机械操作人员应持证上岗, 无证人员不准开机, 不得违章指挥、 违章作业。本工程的塔吊、 施工电梯搭拆要制定详细的搭拆方案, 并报分公司技术负责人审批后实施, 安装完毕后经分公司安质部、 现场监理工程师、 政府相关职能部门验收合格后方能投入使用, 设备上悬挂”安全验收合格”标识。施工现场, 应做好施工安全用电管理, 按规定接零接地, 实行一机一闸, 机械设备的安全防护装置和超高超重限位装置应齐全完好, 不完好设备不能投入使用。机械设备维护、 保养、 修理后由机械管理员填写机械设备修理、 保养记录, 主要机械设备的修理、 保养记录报我单位动力科备查。大中型机械设备大修应由专业人员进行, 修好后经验收试运行, 合格后方可投入使用。机械设备使用部门要根据设备状态进行标识, 完好设备粘贴”完好设备”的标识, 经保养修理鉴定合格的粘贴”设备保养合格”标识。待修设备粘贴”待修设备”标识, 缺配件设备和暂时不能修复的设备可粘贴”停用”标识或”不完好设备”标识, 封存设备粘贴”封存”标识。长期( 半年以上) 不用的设备可进行封存, 封存设备要对其进行维护保养, 妥善保管, 必要时应装箱入库, 封存设备重新使用时, 应对其检查鉴定, 经试运行合格后方可投入使用。4.1.3具备下列条件之一的机械设备应报废处理磨损严重, 基础件已损坏, 再进行大修也不能达到使用和安全要求的。技术性能落后, 耗能高, 效率低, 无改造价值的。修理费用高, 一次修理费用超过原值二分之一价格的。属于国家规定的淘汰机型, 无配件来源的。因意外事故损坏无法修理或修理在经济上不如更新的。4.1.4制定并实行奖罚制度对机械管理工作成绩优良者给予适当奖励和表扬, 对责任心不强造成工作损失的机械管理者视情节给予适当处分。4.1.5拟组织进场的施工机械设备根据现场实际情况, 拟投入本工程的主要机械设备如下表所示计划进场的主要机械设备表 序号机械或设备名称规格型号数量国别产地制造年份额定功率(kW)生产能力用于施工部位备注1空气压缩机W-2.6/5-D、 2浙江开山 .3152.8m3/h石方破碎、 砼接茬剔凿自有2砂浆搅拌机HL3502山东莱工 .1032次/分基础砼运输自有3钢筋切断机GQ403河南旋风 .736-40mm钢筋加工自有4钢筋弯曲机GW403河南旋风 .736-40mm钢筋加工自有5钢筋调直机GT5/123太原重机 .735-12mm钢筋加工自有6电焊机BX1-5006上海达欧 .1220.635KVA钢筋焊接自有7对焊机UN2-1001成都成华 .1224.6100KVA钢筋焊接自有8自卸汽车CA31753中国重汽 .48510T材料运输自有9塔 吊QTZ125-T65151长沙 .33601250KN.m材料运输租赁10木工圆盘锯MJ105A4威海齐全 .33130mm木模板加工自有11电动锤钻DH24PA4日立 .120.6224mm铁件安装自有12小型挖掘机DH601上海 .7260100mm现场施工租赁13低声振捣器BP22/200-ZND502长沙中联 .70.75-砼浇筑振捣自有14平板振动器ZW-52河南新乡 .101.1楼地面浇筑自有15打夯机HP-RM753武汉 .93.0/4.0回填土夯实机自有16压路机XG230-21江苏 .9601300KN.m土方压实租赁4.2劳动力进场计划4.2.1劳动力安排施工劳动力是工程质量、 进度的根本保证, 由于本工程建设单位要求的工期比较紧张, 主体结构必须于 10月29号前完成, 装修工期只有1个月, 因此, 如何合理地选择施工班组、 配置施工劳动力是问题的关键, 同时又要做好各班组之间的调配协调工作, 减少窝工现象。综合考虑本工程工期紧、 任务重、 施工现场实际情况等特点, 结合质量目标要求来选择优秀的施工班组承担施工任务, 各班组必须具备创优达标精神, 做到目标一致, 各施工班组实行质量、 安全生产、 文明施工。 各施工段的班组劳动力根据各段的施工工作量及阶段节点控制计划实行合理调配, 对要求执证上岗工种的操作工人必须持证上岗, 做到无证不用。4.2.2劳动力保证措施为保证建设单位要求的工期节点要求, 项目部需要制定劳动力保证措施, 切实加强本项目部的人事、 安全、 治安及计划生育等各方面管理, 明确本项目部职工施工作业中所应享有的权利和就尽的义务, 确保本工程的顺利施工。特制订以下劳动力保证措施: 1、 进入本项目部作业人员必须身体健康, 谢绝患高血压、 心脏病、 精神病及年龄在18周岁以下55周岁以上的人进场施工。2、 本工地职工必须持有有效身份证、 暂住证、 劳务证等有关证件由本项目部统一办理, 办理费用自理。3、 本项目部对本工地职工统一安排住宿, 根据现场的实际情况分析, 民工宿舍及施工管理人员的住宿附近租用, 现场不考虑设置。4、 项目部提供给每个职工的日常见品、 劳保用品、 每个职工必须珍惜使用、 正确使用、 妥善保存。5、 本项目部对新职工实行试用制度。新职工进场, 先进行壹个月的学习试用考察。经考核考察合格后发给上岗证。6、 本工地职工工资发放到个人。每月30日发工资, 由班长在25日前填报出勤表和工资标准, 上报项目部批准。第一次发工资前的生活费用由职工自行解决, 项目部原则上不预支生活费, 特殊情况可照顾, 发放工资时扣回预支款。每月工资发放后, 职工应自留生活费, 项目部不再预支生活费。7、 本项目部的职工必须严格遵守工地的各项规章制度, 服从项目部管理。无条件接受各级管理人员监督检查并与项目部签订岗位安全、 计划生育等各项责任书。8、 每位职工应有企业集体的整体意识, 完善自身形象。外出应严格遵守市民规范及法律法规。如有职工在外触犯法规及从事不法活动, 则由公安机关处理。9、 本工地职工上班作业期间, 不接待职工的客人来访。在上班时职工不得外出打电话, 作息时间内来访的客人要做好登记手续。职工休息需提前一天向班组长请假, 同意后方可休息, 否则作旷工处理。10、 职工要离开工地须向自己的班组长申请, 再由班组长上报项目部。由项目部专管人员对其办理除名、 缴回劳保用品等有关手续后才能离开。工种按工程施工阶段投入劳动力情况基础阶段主体阶段装饰、 安装阶段收尾阶段普工2020355瓦工2040255木工3050203混凝土工122032钢筋工305022架子工54010-水电安装工1530302室内装饰004010室外装饰004010电工244211、 劳动力进场施工计划表第五章 工程管理目标我公司在工程施工中一贯重视工程质量, 坚决贯彻”百年大计、 质量第一”的方针, 坚决贯彻实施ISO9000标准。建立完善的质量保证体系, 选配精锐的项目经理、 工程师, 技术员, 积极推广、 新工艺、 新标准、 新设备、 新材料, 精心组织, 科学管理。为了充分发挥本公司的综合优势和科学施工管理水平, 以更严密的管理, 周密的计划和组建更加精干的管理班子。5.1质量标准施工中严格按照设计图纸、 会审纪要、 设计变更等要求进行施工, 严格按照国家现行规范及强制性条文进行管理, 按照现行的验收标准进行验评, 保证一次性验收合格。施工管理中各分项工程的”主控项目”应全部符合设计及施工规范规定, 一般项目应符合施工规范规定和设计要求的80%以上, 有允许偏差的项目, 其抽查点数在允许范围内应达到90%以上, 且不准有影响结构安全和使用功能的过大偏差。质量保证资料真实、 齐全、 准确、 配套、 有效。5.2工期目标精心组织高素质、 高水平、 高技术, 能打硬仗的管理体系及施工队伍, 拟定工期总日历天数75 天。5.3安全文明目标本工程严格执行国家建设部颁布的”一标、 四规范”及本地区安全施工的各项规定。采取有效措施, 加强安全防护, 杜绝一切重大安全事故的发生。轻伤率控制在1.5内。5.4环保目标采取有效措施, 减少施工噪音和环境污染, 不影响城市道路及环境卫生。5.5服务目标我公司本着”施工中对用户负责, 竣工后让用户满意”的质量承诺, 信守合同, 认真协调周围关系, 接受业主和监理等有关部门对工程质量工程进度、 安全施工、 文明施工、 现场管理的监督。第六章 主要分部分项工程施工方案6.1施工测量施工测量前的准备6.1.1测量仪器在工程使用前, 专门进行一次检测校核, 确保测量精度。6.1.2复核规划勘测部门提供的坐标桩及水准点, 以确保坐标、 高程控制的准确性。6.1.3 轴线控制6.1.4 工程开工前, 根据建设单位提供红线图和建筑物的设计坐标, 利用主轴线法测出平面控制网。根据本工程纵向尺寸较长的特点, 先定出四条平面控制网的主轴线( 纵向为A轴与L轴, 横向为1、 26轴) , 并进行方向校正, 使纵横轴线严格垂直, 并将其引伸至施工建筑物的5m以外不被扰动的地点, 设置控制引桩; 用1.2m长的25钢筋打在地下, 周边用细石砼包住, 使之不被扰动, 在头上用钢锯锯成十字丝, 交叉点即为标准控制点。以此四条控制线为基准, 再建立轴线控制网, 设置控制桩, 确定纵横轴线位置。6.1.4 基础施工前依据平面测量控制网, 采用外控法, 投测出各轴线, 并用经纬仪及钢尺进行检查、 复核。6.1.4 结构施工出标高0.000以后, 采用延长线法( 即外控法) 向上引测建筑物轴线。同一轴线上要用经纬仪的盘左及盘右方向各投测一次, 取平均值作为正确值。确保测量放线的准确性。6.1.5高程控制根据业主提供的水准点, 在施工区域内建立临时固定的水准点, 水准点不少于二个。地下室和一层施工完毕, 将控制标高引测到边柱及墙体阳角处( 每一施工段不少于二处) , 做油漆三角标志, 要求标志准确, 清晰平直, 并在标志旁边写上该标志的相对标高。在施工楼层时, 用标准钢尺( 已校验) 顺着边柱向上垂直测量, 用水准仪相互检测这三点, 经校核无误后方可对整个楼层进行抄平。层高标高测量偏差不得超过3mm, 建筑物全高( H) 测量偏差不得超过3H/10000。6.1.6 沉降观测( 以6-2#楼为例) 6.1.7 在主体施工超出0.000时, 在0.000以上约20cm设观测点, 主体每施工完一层进行一次观测, 装修阶段每月观测一次, 直至交工和沉降稳定, 将观测资料移交业主。6.1.8 沉降观测仪器采用水准仪进行。观测时使用固定的测量工具, 固定人员, 每次观测均采用往返闭合方法当场进行检查。6.1.9 应认真做好观测记录资料, 每次记录观测时间, 建筑物的荷载变化, 气象情况与施工条件的变化以及沉降情况, 计算每次观测的沉降量及前后几次累计沉降量, 并绘制出沉降观测日期、 沉降量的关系曲线图。6.1.10 为保证观测成果的正确性, 如实把握建筑物的沉降状况, 应做到四固定: 即固定人员观测和整理成果; 固定使用水准仪和水准尺; 使用固定的水准点; 按固定的日期、 方法及线路进行观测。技术人员必须按工程测量规范操作, 确保沉降观测工作持续有效进行。用一个观测点的二次观测差不应大于1mm。6.2基础工程6.2.1、 技术准备6.2.2、 图纸核对熟悉施工图纸, 解决图纸问题。6.2.3、 测量准备根据控制点坐标系统定桩位, 放测出各桩位中心”十”字控制线, 并用白灰撒出桩孔线。测定高程水准点。放线完毕, 经自检无误, 报现场监理复验无误后, 方可进行孔桩工序施工。( 测量操作详施工测量方案) 6.2.4、 技术交底人工挖孔操作的安全至关重要, 开挖前应对施工人员进行全面的安全技术交底; 操作前对吊具进行安全可靠的检查和试验, 确保施工安全。6.2.5、 现场作业条件6.2.6、 在人工挖桩直径2m范围内不得有碎砖、 碎石及其它杂物。6.2.7、 各项临时设施, 如照明、 动力、 通风、 安全设施准备就绪。6.2.8、 按设计要求制作好护壁钢筋。6.2.9、 施工工艺流程: 6.2.10、 搭设钢管脚手架搭设第一节护壁施工操作平台从上往下剔除原有孔桩第一节护壁开挖位移后孔桩土方 检查验收浇筑位移后第一节已开挖孔桩护壁砼拆除第一节护壁施工操作平台, 搭设第二节操作平台循环作业浇筑位移更后最后一节已开挖孔桩护壁拆除钢管脚手架按正常人工挖孔桩施工方案进行施工。6.2.11、 钢管脚手架搭设方法: 在孔桩内竖向布置4根通长48*3.5钢管立杆( 钢管底部垫木模板, 以防止下沉量过大) , 底部6根扫地杆, 每隔1m设6根横杆( 横杆应与已有护壁接触, 安放在已有护壁上50mm, 以固定钢管脚手架) 。详见附图三。6.2.12、 操作平台搭设方法: 在每节护壁接头处搭设操作平台。在6根横杆上铺50*50200木方( 用铁丝绑扎在钢管上) , 在木方上满铺18mm木模板( 用木钉钉在木方上固定) 。横杆应与已有护壁接触, 且安放在已有护壁突出部分上, 升入长度不小于50mm。详见附图三。6.2.13、 从上往下剔除原有孔桩护壁: 使用风镐将需要剔凿的砼护壁分割为400mm*600mm左右的砼块。分隔缝为50mm。完成分割后, 用钢筋钳铰断护壁钢筋, 将砼块清出孔外( 距孔口3m之外) 。最后统一运输出工地。6.2.14、 完成土方开挖后, 进行钢筋绑扎。完成钢筋绑扎后, 经自检合格后, 报监理部检查验收, 合格后进行下到工序施工。检查内容主要有: 孔径, 钢筋规格、 数量, 模板等。6.2.15浇筑上节护壁完成后, 护壁强度达到10%时, 拆除护壁施工操作平台, 、 搭设下一节操作平台。6.2.16、 循环施工, 完成最后一节护壁修改后。拆除钢管脚手架, 按正常人工挖孔桩施工方案进行施工。6.2.17保证项目: 1、 灌注桩护壁的原材料和混凝土强度必须符合设计要求和施工规范的规定。2、 实际浇筑混凝土量, 严格按设计尺寸进行护壁浇筑施工。严禁小于计算体积。6.2.18、 基本项目: 1、 桩身直径应严格控制。一般不应超过桩长的3, 且最大不超过50mm。2、 孔桩基础允许偏差项目: 人工挖孔桩允许偏差序号工程项目允许偏差( mm) 检验方法1桩位中心轴线10拉线和尺量检查2桩孔垂直度3L, 且不大于50吊线和尺量检查3桩身直径10尺量检查4桩底标高10尺量检查5护壁混凝土厚度20尺量检查注: L为桩长。6.2.19、 人工挖孔桩安全注意事项: 1、 所有人工挖孔桩施工人员必须听从工地调度和技术人员的统一调配, 统一协调。加强领导和教育, 树立安全第一的观念, 严格按照有关人工挖孔桩安全操作规程进行施工。2、 井下作业人员必须佩带安全帽, 系好安全带; 井上人员佩带安全带, 凡老、 弱、 生病人员不得下孔作业。所有施工机具在使用前进行全面的检查, 合格后方可投入使用。桩孔四周2m范围内不得堆放集散杂物, 无关人员不得进入挖孔施工区。3每天下井前, 必须做好班前安全教育, 检查安全装置, 孔边四周土体情况。挖孔深度达到5m后, 井下作业人员随时注意孔内发生的异常情况, 保证孔内有足够的通风( 必须配备可靠的送风设备) 。如遇流沙、 塌方、 孔壁开裂、 土渗透性较大、 土体稳定性差, 或有异味气体时, 就立即停止作业, 迅速撤离人员。并向值班人员报告, 待采取有效的安全措施后, 才能继续施工。4、 施工现场用电必须符合有关规章制度的要求, 严禁私自接拉电线; 必须服从现场电工的统一安排和管理。孔内照明采用36V低压带罩防水灯具。机具及照明电线必须使用防水绝缘线。孔内电缆必须有防磨损、 防水和防断保护措施。5、 挖至5m以下, 宜用可燃气体测定仪等设备或活体动物, 检查孔内是否有沼气等有害气体; 若发现有有害气体, 应立即妥善处理后, 方可下井作业。上班前应用鼓风机向孔底送风, 必要时应适当送氧气, 然后再下井作业; 在作业过程中, 保持通风。6、 孔内作业人员必须保持清醒状态, 随时与孔上人员进行呼应联系, 如遇突发情况, 立即上孔, 孔内人员要有可靠的应急提拉设备或绳索, 若情况紧急, 井上人员可直接提拉人员上孔。作业人员严禁酗酒、 睡眠不足人员下井作业。7、 桩孔护壁必须按要求施工, 上、 下节保证有钢筋贯通连接, 避免护壁塌落。8在孔内上下递物和工具时严禁抛掷, 必须严格用吊索系牢( 吊索应采用合格的产品, 且下孔前检查吊索, 不能满足要求时及时更换) 。吊桶上下要扶正、 牢固, 并在摆动不大情况下起吊和下放。吊桶钩的保险装置必须完好、 牢固, 吊桶内不装满, 防止土、 石溢落伤人。孔口应设置活动安全盖板, 下班后必须盖好盖板。9、 钢管架应搭设牢靠, 木方应绑扎在钢管上, 模板安放牢固。10、 在剔凿护壁过程中, 应注意防护, 避免溅射伤害。6.2.20、 钢筋加工制作 现场所有钢筋原材加工前必须经复验合格, 且进行清污除锈处理。根据图纸先对钢筋放样, 由施工班组下料单,经钢筋工长及技术负责人审核后, 严格按配料单进行下料。加工后的成品必须有专人复核, 技术人员随时抽检, 并按其规格尺寸分类堆放, 钢材锈蚀严重的必须经过除绣后方可使用。1、 钢筋切断根据施工钢筋料单, 按图纸要求尺寸使用钢筋切断机切断。2、 钢筋弯曲成型根据料单所附大样图, 使用钢筋弯曲机将钢筋弯曲成图纸要求形状, 并按规定部位、 尺寸组别分类码放, 挂牌标识。一级钢筋HPB235末端作180度弯钩, 其圆孤弯曲直径D的2.5倍, 平直部分长度不宜小于钢筋直径d的3倍, 梁、 柱箍筋弯成135度其直线段长度, 梁不小于6d, 柱子不小于10d。二级钢筋HRB335末端做90度弯钩, 弯曲直径D不宜小于钢筋直径d的4倍, 弯起钢筋中部弯折直径D不宜小于钢筋直径d的5倍。3、 钢筋连接级钢筋及16的钢筋接长采用绑扎连接, 16的钢筋的接长采用气压焊。4、 钢筋安装绑扎a 绑扎前应充分熟悉图纸, 核对半成品钢筋的规格, 级别形状、 尺寸数量和间距是否与配料单, 挂示料牌相符。并备好铁丝、 绑扎工具、 绑扎脚手架等。b 基础垫层施工完毕并达到终凝表面强度达1Mpa后, 按图纸设计尺寸进行放线, 然后绑扎基础钢筋, 其保护层按规范和设计要求留设, 保护层厚度为35mm, 即用事先做好的与基础强度相同的砂浆垫好下层钢筋, 基础板内的各受力钢筋位置, 间距、 数量、 规格均应符合图纸要求。钢筋绑扎完毕后, 及时报请监理工程师和甲方代表检查验收, 合格后方可支模浇筑砼。5、 基础模板工程混凝土结构的模板工程, 是砼成型施工中的一个十分重要的组成部分。应按砼结构工程施工质量验收规范( GB50204 ) 第4.1.1条: 模板及其支架应根据工程结构形式、 荷载大小、 地基土类别、 施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、 刚度和稳定性, 能可靠地承受浇筑混凝土的重量、 侧压力以及施工荷载。第4.2.3条: 模板安装应满足下列要求: 1、 模板的接缝不应漏浆; 在浇筑混凝土前, 木模板应浇水湿润, 但模板内不应有积水; 2、 模板与混凝土的接触面应清理干净并涂刷隔离剂, 但不得采用影响结构性能或防碍装饰工程施工的隔离剂; 3、 浇筑混凝土前模板内的杂物应清理干净; 4、 对清水混凝土工程及装饰混凝土工程, 应使用能达到设计效果的模板。采用组合钢模板拼接, 钢管扣件加固。墙下带形基础支模的位置必须准确, 且支顶牢固, 并拉通线校正, 构造柱插筋位置应摆放准确, 确保在浇筑基础砼时不被扰动移位, 方法是用电焊点焊在条型基础底板受力筋上。6.2.21、 基础砼工程按混凝土结构工程施工质量验收规范( GB50204 ) 第七节有关规定执行。规范7.1.1条 结构构件的砼强度应按现行国家标准砼强度检验评定标准GBJ107的规定分批检验评定。规范7.2.2条 砼中掺用外加剂的质量及应用技术应符合现行国家标准砼外加剂GB8076、 砼外加剂应用技术规范GB50119等和有关环境保护的规定。外加剂进场后应检查产品合格证, 出厂检验报告和进场复验报告。规范7.3.2条 首次使用的砼配合比应进行开盘鉴定, 其工作性应满足设计配合比的要求。开始生产时应至少留一组标准养护试件, 作为验证配合比的依据。规范7.4.1条 结构砼的强度等级必须符合设计要求。用于检查结构构件砼的试件, 应在砼的浇筑地点随机抽取。取样与试件留置应符合下列规定: 1 每拌制100盘且不超过100m3的同配合比的砼, 取样不得少于一次; 2 每工作班拌制的同一配合比的砼不足100盘时, 取样不得少于一次; 3 当一次连续浇筑超过1000m3时, 同一配合比的砼每200 m3取样不得少于一次; 4 每一楼层、 同一配合比的砼, 取样不得少于一次; 5 每次取样应至少留置一组标准养护试件, 同条件养护试件的留置组数应根据实际需要确定。规范7.4.3条 砼原材料每盘称量的允许偏差应符合表7.4.3的规定; 作记录, 列入资料。材料名称允许偏差水泥、 掺和料2%粗、 细骨料3%水、 外加剂2%基础砼浇筑前, 先将基础范围内的杂物清理干净, 适当洒水湿润。砼振捣采用挂牌制, 专人分区分片负责, 责任到人, 确保砼外光内实。条形基础浇筑过程中应组织精干高效指挥系统, 及时协调砼搅拌、 输送、 浇筑的速度, 随时解决施工过程中各种问题。砼的运输采用人力车直接输送到基础模板内。条形基础截面形状不规则( 凸形截面) , 而且带有一定的坡度, 如果一次浇注到顶, 混凝土可能流出模板, 故能够分两层浇注, 第一次浇注至翼缘板侧模平, 并振捣密实, 当混凝土变稠可是没有初凝之前进行第二次浇注到顶。砼分层浇筑、 振捣。振捣时, 插入式振动棒移动间距不大于其作用半径, 一般控制在50cm以内。钢筋较密部位应仔细振捣密实, 每一振点的延续时间, 以表面呈现浮浆和不再沉落为止。砼浇筑后, 应在12h内进行洒水养护。洒水次数以能保持具有足够湿润状态为宜。
