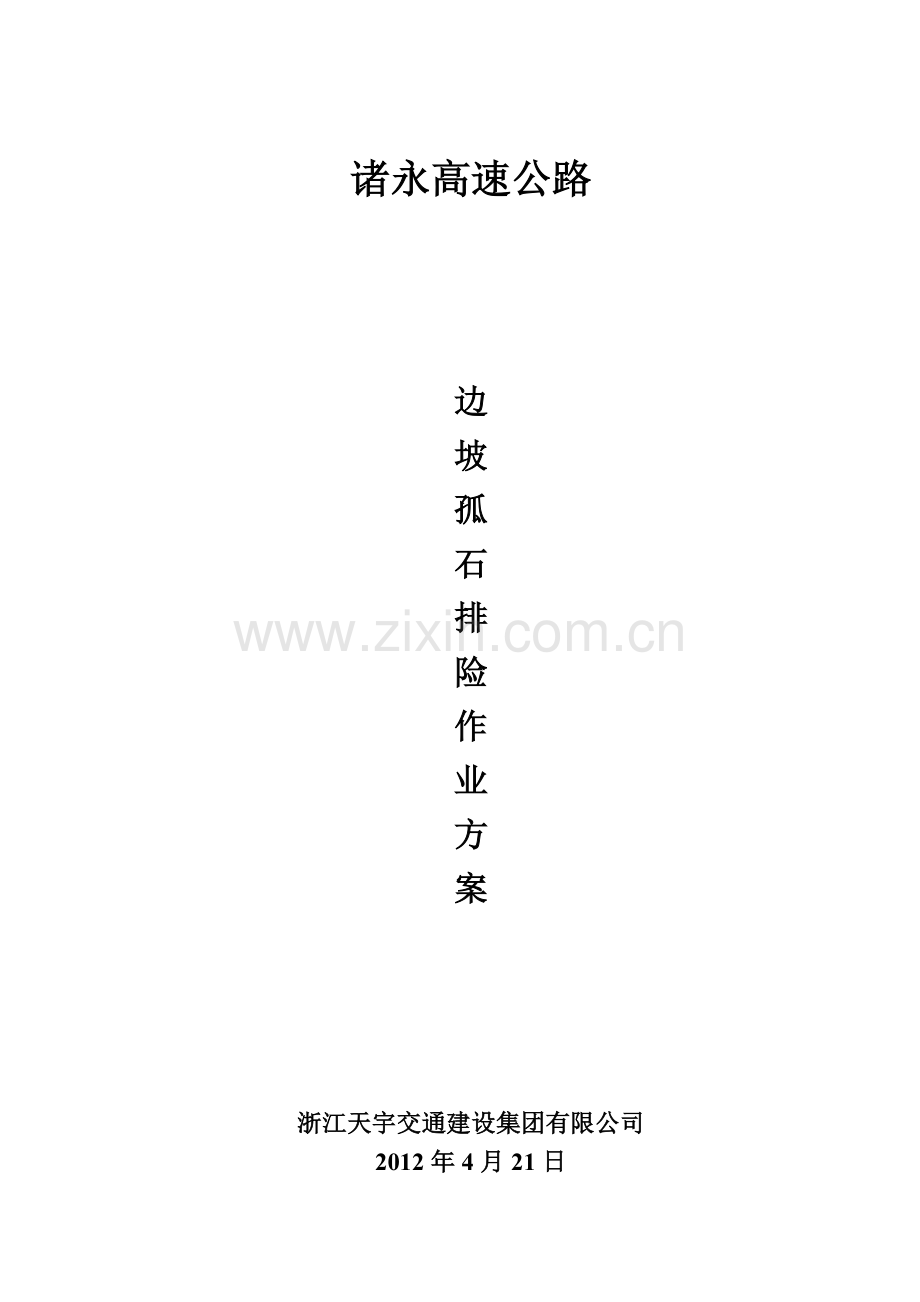

山体滚石施工方案(1) 诸永高速公路 边 坡 孤 石 排 险 作 业 方 案 浙江天宇交通建设集团有限公司 2012年4月21日 诸永高速公路 边坡孤石排险作业施工方案 工程概况 诸永(诸暨、永嘉)高速公路贯穿浙江绍兴、金华、台州、温州四市,连接诸暨、东阳、磐安、仙居、永嘉等5个县(市),是浙江省公路水路交通规划“两纵两横十八连三绕三通道”中的“一连”,沟通杭金衢、甬金、台缙、温州绕城公路等4条高速工程。 本工程地点位于诸永高速K121+600处的诸暨方向,由于高速公路边坡自建设成型以来,经雨水冲刷山体、树木根系的植裂等原因,造成山坡上出现不稳定的孤危石,故对下方诸永高速通行安全造成重大隐患,受诸永高速管理处的委托,由我公司对该地段的高边坡危石、悬石进行方案论证,及实施性方案的编制工作。 二、清理范围 K121+600段诸暨方向3处已形成边坡悬石、危石的清理。 三、危险源分析 1、暴雨、洪水、台风 工程地段为山地带,此地雨量充沛、夏秋季台风平凡,对高边坡山体安全构成较大危险。 2、由于施工地带地质复杂,可变化因素多,周边岩石碎化程度高,极易导致塌方、滑坡,造成人员伤亡或财产损失。 3、危石滑落 由于此地段下方为正在运营的诸永高速公路,安全隐患较大,极易造成车毁人亡的重大事故。 4、垂直高度落差大 由于高速公路地面至施工作业点垂直高度将近80米,且坡面较陡,岩面光滑,大型施工机械投放难度大,极易造成机械伤害。 四、本工程的重点关键为如何保证在安全的情况下进行安全的处理,根据现状情况结合本单位施工经验,制定以下方案: 施工流程:人行、材料走道→碎石阻挡2道→承重阻挡→危石防护→危石破除→就地加固或外运→截水沟 (一)、人行走道、材料走道的搭设 1、根据现场实际布置情况,该走道自地面线起至施工区域垂直高程约为80m,且坡度陡峭。 2、脚手架走道及施工荷载轴向力主承力主要在地面线,根据实际情况,将脚手架走道分层,每层高度6m,能大大降低轴向主承力。 3、材料尽量选用具有足够承载力又能周转使用的现有材料和以后能重复利用的材料。根据现场的实际情况采用扣件式钢管脚手架,立杆和大、小横杆、坡面扫地杆均采用Φ48*3.5钢管,连接扣件采用标准扣件。 4、根据高边坡实际坡比参数,采用错落坡型脚手架,脚手架坡度。主受力立杆间距1.5m,其余辅助受力杆随坡度而调整搭设间距1.4~1.5m。 5、脚手架连墙杆和卸载连璧脚锚杆采用Φ25mm螺纹钢筋植筋,按照立杆间距进行设置,植筋点位拉杆深度不低于35cm,角度与边坡垂直,连墙杆和卸载连接点设定在每一级边坡平台。Φ25mm螺纹钢筋与连墙钢管焊接或穿心连接。 6、人行走道两侧设置钢管扶手,保证人员的上下安全。 7、材料走道搭设在人行走道边上,并设置纵向轨道,上方安装一辆小车,在材料走道每处拐弯处设置一台卷扬机,提升材料。保证材料的上下。 8、由于3处施工点距离相差有50m,据根据实际情况将3处施工点用施工通道相连。详见人行、货运走道示意图 (二)、危石隔挡的架设 在危石、悬石下方设置3道安全防护屏障,在岩石滑落时保证有足够的强度与刚度。如图1-1 承重阻挡采用直径110#厚壁钢管植入岩体内部,横向采用20#槽钢与110#钢管固定连接(主要阻挡在施工中大体积意外滑落的危石、悬石)。如图1#阻挡钢管支撑示意图。 碎石阻挡采用直径48#钢管植入岩体内部,横向采用48#钢管4根用荚扣连接,在用脚手片满铺(主要阻挡在施工中坠落小颗粒岩石)。如图2#、3#阻挡钢管支撑示意图。 施工平台 根据现场情况在钢桩上方搭设一个钢管支架平台,其上铺设木板形成工作平台,宽度3m,并在排架内形成爬梯,作为上下人行通道。排架需与马道及岩壁上设立的锚筋或锚杆相连,以确保其稳定与安全。 钻孔 (1) 钻孔前,根据设计要求和土层条件,定出孔位,做出标记。 (2) 钻机就位后,应保持平稳,竖直打入地下。 (3)钻孔钻头直径大于钢桩直径的2cm,保证钢桩能顺利的打入岩体。 安装钢桩、及连接梁 (1)由于钢桩施工在垂直高度80米处,无法采用大型机械进行安装就位,则全部使用人工安装。 (2)用20#槽钢横向叠加满铺,高度大于2.5米,并与钢桩固定连接,保证截取的块石不漏泄,又保证有足够的刚度支撑危石的滚落。 (三)危石、悬石的防护 1、锚杆 施工平台 根据现场情况在锚索下方搭设一个钢管支架平台,其上铺设木板形成工作平台,宽3~5m,并在排架内形成爬梯,作为上下人行通道。排架需与马道及岩壁上设立的锚筋或锚杆相连,以确保其稳定与安全。 钻孔 (1) 钻孔前,根据设计要求和土层条件,定出孔位,做出标记。 (2) 钻机就位后,应保持平稳,导杆或立轴与钻杆倾角一致,并在同一轴线上。 (3) 钻进用的钻具,采用全风动潜孔钻。 (4)钻孔完毕后用气泵将洞底的沉渣清除干净。 锚杆安装 (1)按设计要求制作锚索,为使锚索处于钻孔中心,在锚索上安设定中架或隔离架(粗钢筋杆体沿轴线方向每隔1.0- 2.0m设置一个定中架,钢绞线或钢丝束每隔1.0-1.5m设置一个隔离架)。 (2) 安放锚索时,应防止索体扭曲、压弯,注浆管宜随锚索一同放入孔内,管端距孔底为50-100mm,杆体放入角度与钻孔倾角保持一致,安好后使杆体始终处于钻孔中心。 注浆 (1) 注浆材料一般选用水灰比0.40-0.45的纯水泥浆,必要时可加入一定量的外加剂或掺合料。 (2) 浆液应搅拌均匀,过筛,随搅随用,浆液应在初凝前用完,注浆管路应经常保持畅通。 (3) 常压注浆采用砂浆泵将浆液经压浆管输送至孔底,再由孔底返出孔口,待孔口溢出浆液或排气管停止排气时,可停止注浆。 (4) 浆液硬化后不能充满锚固体时,应进行补浆,注浆量不得小于计算量。 锁扣安装 在砂浆硬化后安装锁扣,并在锁扣外侧焊接吊环钢筋,保证钢丝绳的安装。如图锚杆示意图 钢丝绳的安装 在岩石外侧上下间距20cm,左右40cm均匀布置直径25吊环钢筋,并用植筋胶植入岩石内,植筋长度不小于35cm。将钢丝绳穿入吊环孔内,在破碎上层岩石时,将钢丝绳依次往下固定。 (四)岩石破除 根据现场情况,用取孔机械设备把岩面按20*20*20的尺寸布孔,利用静力破碎机缓慢将岩石分成块状,依次逐层破碎处置。利用小车将其运输到地面或就近安置在安全地带进行加固处理。(岩石破除应先破除悬空部位,再破除岩体部位的原则)。 (五)截水沟施工 1、截水沟所用石材采用破碎后的岩石,要求片石厚度大于15cm,用作面石时尽量采用较大的片石。砂浆采用p.o32.5普通硅酸盐水泥,水泥符合现行国标准。 2、砌筑时墙体砂浆饱满,线形平顺,表面平整。 五、人员及材料设备投入 1、由于工作面在高山边坡上,不能动用大型机械施工,拟投入人员: 序号 名称 单位 数量 1 施工管理人员 人 8 2 交通围护人员 人 3 3 施工作业工人 人 30 4 电工 人 1 2、项目组织机构 项目管理机构 项目经理 总工程师 交通维护班组 破碎班组 焊接班组 钻孔班组 架子班组 3、由于危石清理吨位重,作业面陡峭、存在较多安全隐患(如易滑倒、跌落、等),拟投入设备为: 序号 名称 单位 数量 1 16t吊机 台 1 2 汽车 辆 3 3 潜孔钻 台 1 4 30KW发电机 台 2 5 13m³空压机 台 1 6 汽油发电机 台 2 7 50㎡电线 M 300 8 凿岩机 台 4 9 大功率电锤 把 5 10 电焊机 台 2 11 静力破碎机 把 8 12 卷扬机 台 3 13 压浆机 台 1 14 砂浆搅拌机 台 1 15 运输小车 台 3 六、安全生产、文明施工 (一)、安全技术措施 危石清理采用人工直接撬除和机械分解施工,对可撬动的危石,由人工直接撬除;人工不能撬除的危石,用机械开孔,再用静力式破碎机破碎,再人工清除。 1、在危石下方安装三道阻挡,根据发射原理在高速公路侧安装碎石阻挡,长度90米,中间安装70米。靠近危石外侧安装长度5米的承载阻挡。 (1)碎石阻挡主要主档在施工过程中零星碎石的滑落。 (2)承重阻挡主要阻挡大块岩石滑落的隔挡。 2、在危石左右两侧安装锚索,将岩石穿孔,用钢丝绳连接、拉紧。 3、人工作业时人员系好安全带,并固定在危石上方,防止石头滚落带动施工人员一起滚下。 4、在人工作业前安装危石破除安全观测点,定人定岗,以防万一; (二)施工安全保证措施 (1)认真履行安全保护职责,编制一份工程施工安全措施文件,内容包括安全机构的设置、专职人员的配备及防火、放毒、防噪音、防洪、救护、警报、治安管理等安全措施。编制适合本工程需要的各工种作业安全防护手册,其内容应满足招标文件的要求。 (2)落实安全生产责任制,实施责任管理。 (3)建立、完善以项目经理为首的安全生产领导组织,有组织、有领导的开展管理活动,项目经理是施工项目安全的第一责任人。 (4)建立各级人员安全生产责任制度,明确各级人员的安全责任,抓制度落实,抓责任落实,定期检查安全责任落实情况,严格奖惩制度。 (5)各职能部门、人员,在各自业务范围内,对实施安全生产的要求负责。 (6)实施全员承担安全生产责任,建立安全生产责任制,做到一环不漏,各职能部门,人员的安全责任做到横向到边,人人负责。 (7)一切从事生产管理与操作人员,依照其从事的生产内容分别通过企业及施工项目经理部的安全检查,取得安全操作认可证,持证上岗。 (8)特种作业人员,除经企业安全审查,还需按规定参加安全操作考核,取得监察部门核发的《安全操作合格证》,坚持“持证上岗”。 (9)一切管理、操作人员均需与施工项目签订安全协议,向施工项目做出安全保证。 (10)安全生产责任落实情况的检查,应认真、详细的记录。 (11)开展安全教育与培训,增强人的安全生产意识,提高安全知识,有效防止人的安全行为,减少人的失误。 (12)适时开展普遍安全检查、专业安全检查和季节性安全检查。安全检查以自检形成为主,上级监督检查为辅的原则,检查的重点以劳动条件,生产设备,现场管理,安全卫生设施及生产人员的行为为主,发现危及人的安全因素时,必须果断的消除。 (13)安全生产管理要坚持“五同时”。做到工程技术与安全技术结合为统一体,作业按标准化实施,安全控制要有力,控制要到位,存在差距要及时消除。 (14)在施工的责任区内,发生重大安全事故时,承包人应立即报告业主,并在事故发生后24h内向业主提交事故情况的书面报告。 (15)危石作业处理时,作业人员要持证上岗,现场要有专职安全员指挥工作。 (16)针对本工程的具体施工特点,安全工作应从以下几方面开展工作: ①施工现场配置专职安全人员1名,负责安全管理与现场的安全检查与监督工作。针对本工程的施工的特点制定安全技术措施,具体包括防洪、防火、防滑、高空作业、双层作业、机械设备操作等。在工程施工过程中,施工人员应根据工作性质,佩戴相应的安全防护设施。 ②在施工路段设置明显的交通安全标志或安全牌,应做好在转弯处、陡坡等地段设置警戒标志,确保现场的施工交通安全。 ③施工现场的用电线路、用电设施的安装和使用应当符合安装规范和安全操作规程,并按照施工组织设计进行架设,禁止任意拉线接电。施工现场应当设有保证施工安全要求的夜间照明,危险潮湿场所照明以及手持照明灯具,应当采用符合安全要求的电压。 ④施工现场内木材加工间、易爆易燃仓库禁止烟火。施工现场应当设立定点吸烟室,禁止在作业场所吸烟。各类易爆易燃的化学物品、建材、油料必须入库存放,不得露天堆积。乙烘和氧气使用时两瓶间距必须大于5米以上,存放时必须封闭隔离。动用明火必须由项目经理和安全负责人在现场核验签字后方可进行,操作人员必须持证上岗。 ⑤施工现场内宿舍、办公室、仓库禁止使用电热器具取暖和煮饭,宿舍仓库不得混用。 ⑥木材加工间、仓库、宿舍、厨房、明火现场、作业区域、以及易爆易燃材料堆放场等场所,必须按规定配备足够的各类有效防火器材,并经常检查。 ⑦汛期应做好工程施工防洪安全,其中包括工程安全、材料的堆放、设备的停放、人员的撤离,防汛抢险措施、指挥与组织机构等。汛前要对防汛的工程项目务必在汛前完成,同时做好防汛检查,一旦遇超标准洪水做好工人员、设备、材料等的撤退准备,使损失减少到最低限度,以确保工程和人员、财产的安全。 ⑧凡进入施工现场的人员,都必须备好个人防护用品。高空作业提前挂好安全网,高空作业人员须系好安全带,同时还要加强对脚手架、安全网、防护拦等的检查。夜间作业时,作业人员要穿反光性能好的服装。双层作业应有相应的安全措施后才能施工,并设专人指挥,负责该部位的安全。 (三)、文明施工的计划与措施 1、文明施工措施 文明施工关键在于施工组织管理措施和文明施工管理措施的落实。结合工程的现场情况和工程本身的特点,对本工程文明施工的组织管理措施作如下规划: (1)健全管理体系 施工现场应成立以项目经理为组长,管理人员为成员的施工现场文明施工管理体系。设专职检查员负责施工现场文明施工监督和指导工作。 (2)健全管理制度 ①个人岗位责任制。文明施工管理应按专业、岗位、区片、工段等分片包干,分别建立岗位责任制度。 项目经理是文明施工的第一责任人,全面负责整个施工现场的文明施工管理工作。工段负责人、劳务队长、工班长等负责本单位的文明施工管理工作。施工现场其他人员一律责任分工,实行个人岗位责任制。 ②经济责任制。把文明施工列入单位经济承包责任制中,一同“包”、“保”、检查与考核。 ③检查制度。工地每月至少组织两次综合检查,要按专业、标准全面检查,按规定填写表格,算出结果,制表以榜公布。 施工现场文明施工检查是一项经常性的管理工作,可采取综合检查与专业检查相结合,定期检查与随时抽查相结合,集体检查与个人检查相结合等方法。 班、组实行自检、互检、交接检制度。要做到自产自清、日产日清、工完场清、标准管理。 ④奖惩制度:文明施工管理实行奖惩制度,要制定奖、罚细则。 ⑤持证上岗制度。施工现场实行持证上岗制度。 ⑥会议制度。施工现场应坚持文明施工会议制度,定期分析文明施工情况,针对实际制定措施,协调解决文明施工问题。 ⑦各项专业管理制度。文明施工是一项综合性的管理工作。因此,除文明施工综合管理制度外,还应建立健全质量、安全、消防、保卫、机械、场容、卫生、料具、环保、民工管理等制度。这些专业管理制度中,都应有文明施工内容。例如,仓库五项管理制度;保管员岗位责任制;库存物资盘点检查制度;仓库收发料制度;库存物资维护保养制度和安全保卫防火制度等。 (3)健全管理资料 ①上级及业主关于文明施工的标准、规定、法律法规等资料应齐全。 ②施工组织设计中应有质量、安全、保卫、消防、环境保护技术措施和对文明施工、环境卫生、材料节约等管理要求,并有施工各阶段施工现场的平面布置图和季节性施工方案。 施工组织设计方案应有编制人、审批人签字及审批意见。补充、变更施工组织设计应按规定办好有关手续。 ③施工现场应有施工日志。施工日志中应有文明施工内容。 ④文明施工自检资料应完整,填写内容符合要求,签字手续齐全。 ⑤文明施工教育、培训、考核记录均应有计划、资料。 ⑥文明施工活动记录,如会议记录、检查记录等。 ⑦施工管理各方面专业资料。 (4)加强教育培训工作 在坚持岗位练兵基础上,要采取派出去、请进来、短期培训、上技术课、登黑板报、广播、看录相、看电视等方法狠抓教育工作。要特别注意对民工的岗前教育工作。专业管理人员要熟悉掌握文明施工标准。 (四)事故应急预案 根据《中华人民共和国安全生产法》第68条规定,为及时、有效地开展生产安全事故应急救援工作,最大限度地减少人员伤亡和财产损失,结合我公司安全生产的实际情况,制定本预案。 1、应急救援工作原则 (1)、生产安全事故的应急救援工作遵循自救为主,统一指挥,分工负责,单位自救和社会救援相结合的原则。 (2)、任何单位、组织和个人都有义务参加或者配合生产安全事故的应急救援工作。 2、应急救援工作的组织领导 本公司成立生产安全事故应急救援指挥中心,统一指挥本标段内生产安全事故应急救援工作。 (1)、指挥中心主要职责 (a)、统一协调本标段内应急救援工作; (b)、组织制定并实施生产安全事故的应急救援工作; (c)、统一调配救援设备、人员、物资、器材; (d)、适时批准启动救援预案和终止紧急状态; (e)、组织落实上级部门交办的其它工作。 (f)、必要时协调当地群众参与应急救援工作。 (2)、指挥中心组成人员 总 指 挥: 副 总 指 挥: 成 员: (3)、指挥中心内设综合协调组、救援组和后勤组 综合协调组: (a)、主要职责 负责组织拟订生产安全事故的应急救援计划和保障方案; 负责事故应急处理的综合协调工作; 负责施救人员、物资、器材的调配; 负责协调指挥部其它各组工作; 承办指挥部交办的其它工作。 (b)、组成人员: 救援组: (a)、主要职责 具体制定并实施防止事故扩大的安全防范措施; 迅速查明事故的性质、类别、影响范围等基本情况,制定救援方案,报指挥部审定后实施; 统一指挥施救队伍; 迅速组建抢险和现场救治医疗队伍; 组织指挥现场抢险救灾、伤员救治及转送工作;   承办指挥部负责人交办的其它工作。 (b)、组成人员: 后勤保障组 (a)、主要职责 组织公安、和公安人员对事故现场进行保护,维护事故发生区域治安、交通秩序; 统一指挥后勤保障队伍; 指挥疏散事故影响区域的人员; 筹措调集应急救援所需的交通工具、器材和通信设备; 负责阻止未经批准的现场拍摄、采访; 承办指挥部负责人交办的其它工作。 (b)、组成人员: 3、应急救援处理 (1)、安全事故发生后,事故发生项目部应迅速采取措施,组织自救,抢救受伤人员和物资,疏散事故危险区域人员,控制事态发展,最大限度地减少人员伤亡和经济损失,并立即报公司事故指挥中心及有关单位、部门。 (2)、公司事故指挥部接到生产安全事故报告后,其主要负责人、分管负责人应立即赶赴现场,迅速组织救援工作,同时根据事故特点、性质和严重程度,紧急调动有关部门、单位人员赶到事故现场。 (3)、参加现场救援的人员必须严格按救援方案实施救援,未经指挥中心负责人批准,不得擅自改变计划。 4、预案启动     有下列情况之一的,经公司生产安全事故指挥中心负责人批准启动本预案:     (一)、当工地发生一起死亡1人以上恶性安全事故;     (二)、当工地发生影响特别恶劣的生产安全事故。 浙江天宇交通建设集团有限公司 2012年4月21日 项目管理机构 项目经理 总工程师 交通维护班组 破碎班组 焊接班组 钻孔班组 架子班组 力学计算 1、 纵向用Φ110*8钢管打入岩石,高出地面2.5米,用20#普通槽钢满铺将钢管连接,岩石滚落高度4米,坡度60度,岩石沿斜坡滚下,计算钢管的数量及入土深度。每块岩石的方量详见示意图 2、 每颗石头两边用15.24钢绞线锚索固定,计算锚索的长度及根数能承受拉力。 3、 每块岩石的方量详见示意图
