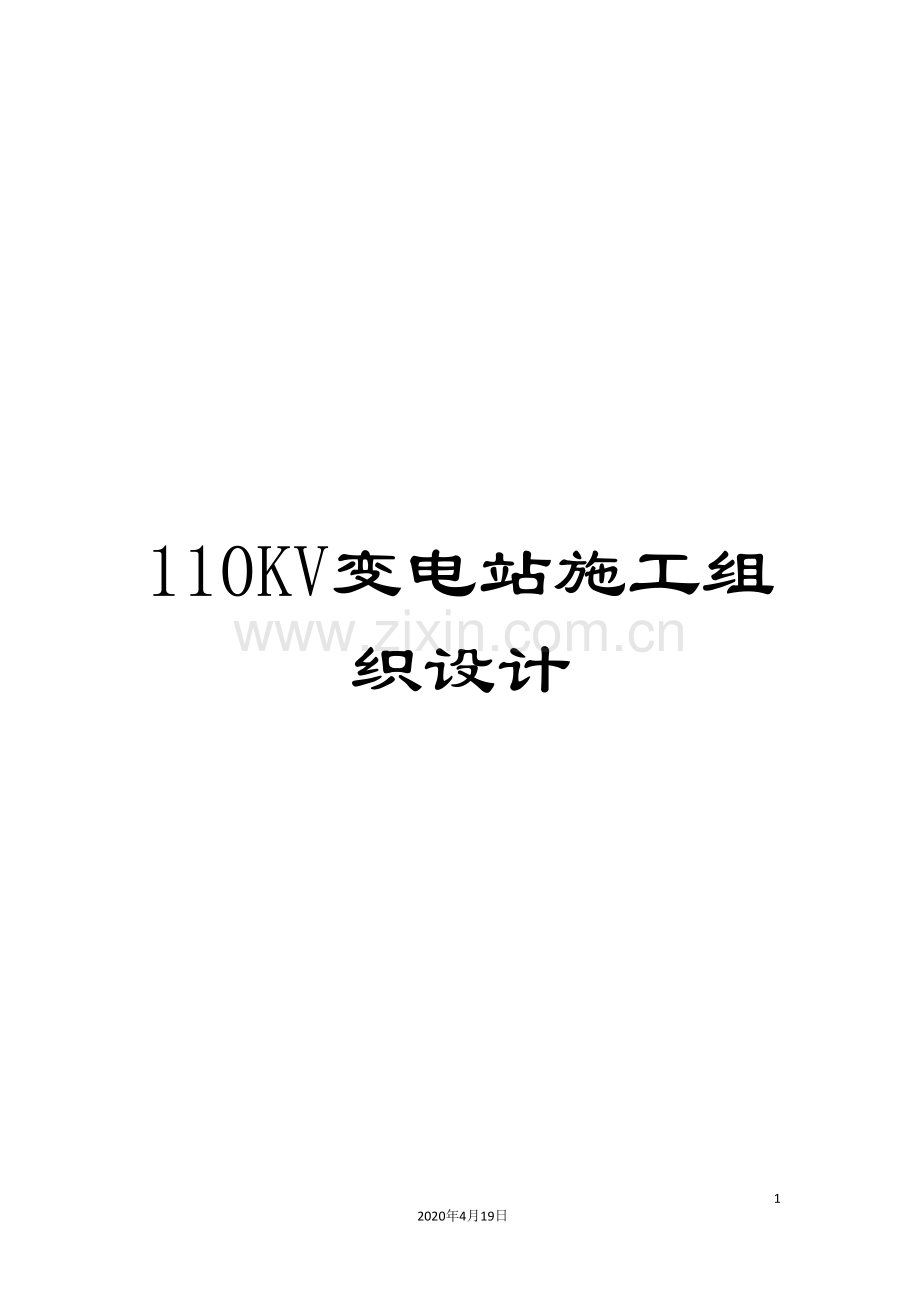

110KV变电站施工组织设计.doc

110KV变电站施工组织设计1072020年4月19日文档仅供参考，不当之处，请联系改正。第一章 编制说明及编制依据1第一节 编制说明1第二节 编制依据1第二章 工程概况3第一节 变电站电气部分概况3第二节 工期和设备采购概况4第三章 施工准备5第一节 技术准备5第二节 施工机具和仪器准备工作6第三节 劳动力部署7第四节 主要材料和设备供应计划7第五节 施工现场准备8第四章 现场施工组织机构9第一节 现场管理机构图9第二节 项目主要负责人及各部门职责10第三节 生产现场的保障作用11第五章 施工方案11第一节 施工准备11第二节 施工工序总体规划14第三节 电气主要施工方法15第五节 工程成本控制措施67第六章 工期及施工进度计划67第一节 工期规划及要求67第二节 施工进度计划68第三节 影响工期的主要因素68第四节 保证工期的技术措施68第五节 计划控制70第六节 不可抗力的认定72第七章 质量管理73第一节 质量目标73第二节 质量管理组织机构及主要职责73第三节 质量保证技术措施75第四节 质量管理及检验的标准76第五节 工程质量保证技术措施77第八章 安全管理79第一节 安全目标79第二节 安全管理组织机构及主要职责79第三节 安全管理制度及办法82第四节 安全组织技术措施85第五节 施工过程的安全控制87第九章 工程分包管理91第一节 工程分包的原因及范围91第二节 分包商选择条件91第三节 分包工程的管理92第十章 环境保护及文明施工93第一节 环境保护93第二节 环境保护措施93第三节 文明施工94第四节 文明施工考核和管理办法96第十一章 计划、统计和信息管理97第一节 计划、统计报表的编制与传递97第二节 信息管理97第三节 竣工资料及施工记录的移交98附图：l 110kV某变电站工程施工进度计划横道图 100第一章 编制说明及编制依据第一节 编制说明本施工组织设计作为指导110kV某变电站工程电气施工工作的进行，是变电站电气安装分项工程施工的主要依据，编制时对工期目标、质量目标、项目管理机构设置与劳动力组织、施工进度计划、机械设备及周转材料配备，主要技术方案及措施，安全保证措施，文明施工及降低成本，推广新技术等因素作了充分考虑，突出其科学性及可行性，严格保证工程质量和工程进度，确保工程如期完工。第二节 编制依据1、 110kV某变电站工程施工招标文件。2、 建设单位提供的工程设计图纸、会议答疑纪要资料。3、 建设单位、监理单位提供的施工要求等。4、 国家现行有关施工验收规范。5、 广东省及广州市有关文件和规定。6、 我公司人员安排，技术力量，机械设备配置。7、 我公司以往的建筑施工经验及对本工程的承诺。9、 施工技术规范、质量验收规范：1)、电气装置安装工程母线装置施工及验收规范GBJ149-902)、电气装置安装工程高压电器施工及验收规范GBJ147-903)、电气装置安装工程接地装置施工及验收规范B50168-924)、电气装置安装工程盘柜及二次回路接线施工及验收规范GBJ5017-925)、电气装置安装工程蓄电池施工及验收规范GB50172-926)、电气装置安装工程旋转电机施工及验收规范GB50170-927)、电气装置安装工程电缆线路施工及验收规范GB50168-928)、电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-909)、电气装置安装工程电气设备交接试验标准GB50150-9110)、电气装置安装工程施工及验收规范GB5025450259-9611)、继电保护及安全自动装置检验条例（87）水电电生字第108号12)、变电所总布置设计技术规程 DL/T5056-199613)、高压配电装置设计技术规程SDJ5-8514)、交流电器装置的过电压保护和绝缘配合DL/T6200-199715)、导体和电器装置选择技术规定SDGJ14-8616)、交流电器装置的接地DL/T621-199717)、继电保护和安全自动装置技术规程DL400-9118)、并联电容器装置设计技术规程DSJ25-8519)、火力发电厂与变电所设计防火规范GB50299-9620)、广州电网规划建设技术原则 8月21)、广州供电分公司110kV变电站二次设计技术规定22)、广州供电分公司生产实时监控系统调度和邻近集控信息规范23)、输变电工程达标投产考核评定标准 24)、输变电工程达标投产考核评定标准实施细则（试行）25)、110kV及以上送电线路基本建设工程启动检验方法 26)、电力建设施工及验收规范建筑工程篇SDJ69-8727)、交流电气装置的过电压保护和绝缘配合DL/T620-199728)、接地装置施工及验收规范B50168-9229)、施工设计图纸和设备厂家安装使用说明书30)、上级有关反事故措施。第二章 工程概况110kV某变电站工程是新建送变电工程，本站为全户内式变电站，占地面积为43.95m21.5m，设地下电缆层，地面上建筑共分三层布置，首层为主变室、10KV高压室，二层布置为110KV GIS配电室及主控室，三层布置为电容器室。变电站电气概况：本期建设2台40MVA主变（最终容量340 MVA主变），装相应容量（224008kvar）的无功补偿电容器及其它附属设备，2套GIS设备，；10kV出线14回，全站电气一、二次设备的安装及调试，安装光端设备一套。全站低压电气、临时用电、永久通迅等。 。 第一节 变电站电气部分概况110kV侧电气采用单母线分段结线，变压器采用露天半封闭式， 110kV GIS设备采用户内，除变压器外其余设备为户内设备；10kV母线为单母线四分段，提供14回馈线，每台主变带2组4008kVar电容器， 10kV系统中性点经小电阻接地；本工程包括全站一、二次（二次回路、继电保护、计量、直流系统）设备的安装调试；本站按综合自动化变电站原则设计，采用综合自动化系统，安装图像监控系统。变电站本期电气部分建设规模如下：（1）主变压器为SZ10-40000/110 2台； （2）110kV GIS出线间隔2个；（3）10kV母线为单母线分段；（4）10kV出线馈线间隔14个和4个10kV电容出线间隔；（5）（4X4008）kVar无功补偿装置；（6）变电站内综合自动化系统。第二节 工期和设备概况本工程施工计划工期43日历天，计划 11月10日开工， 12月22日全部工程竣工验收并送电投产。主设备有以下材料：（1） 主变压器： 2台；（2） 110kV组合电器GIS 2间隔；（3） 10kV 电容器： 4组；（4） 10kV电抗器： 4组；（5） 站用变： 2台；（6） 10kV 母线设备PT柜 2面；（8）10kV馈线开关柜 14面；（9）10kV 电容开关柜 4面；（10）10kV 变低开关柜 2面；（11）10kV 变低隔离柜 2面；（12）10kV 母联分段开关柜 1面；（13）10kV 母联隔离柜 1面；（14）10kV 站用变开关柜 2面；（15）10kV 站用变柜 2面；（16）以上相应保护及综合自动化系统设备。第三章 施工准备第一节 技术准备1 组织现场施工人员熟悉和审查施工图纸，积极准备施工图纸会审及相有关的技术交底工作，编制施工方案。在施工审查的基础上，技术人员要将工程概况，施工方案，技术措施及特殊部位的施工要点，注意事项等向全体施工人员做详细的技术交底，严格按照设计图纸施工，规范及批准后的施工方案实施施工作业。2 认真学习施工图纸，会同设计单位、建设单位、地质堪察单位、质监单位及监理单位进行图纸会审，并做好记录，作为施工依据。3 培训施工人员掌握新工艺，新技术，重要工种和特殊工种需经培训，考核合格后方可上岗。4 按施工平面布置图搭设临时设施，布置施工机具，严格按平面布置图的规定，堆放各类物资、材料，保证场地内施工道路、水电线路畅通，做好各种施工机械的维护保养工作。5 做好施工安全技术交底工作，经过安全技术交底，使参加本工程的施工人员对工艺要求和安全标准做到心中有数，以利科学管理，精心施工，严格按操作规程进行作业。6 编制好材料预算和材料计划，为施工生产提供可靠的保障，同时做好工程的成本核算。7 土建与电气安装等专业要互相协调并紧密配合，道路、围墙、室外给排水工程采用穿插施工，按计划完成各项施工任务，做到互不影响，确保施工总进度。第二节 施工机具和仪器准备工作 本工程的工程量大、工期紧，需要的施工机具和仪器的种类和数量非常多，具体情况详见（表31）。必须认真落实准备好设备配置，所有施工机具和仪器必须处于正常状态，以保证完全满足施工的需要。主要施工机械一览表（表31）序号设备名称规格单位01交流弧焊机380台02直流弧焊机380台03砂 轮 机220台04台 钻380台05切 割 机380台06电 烤 箱220个07手 电 钻220个08真空滤油机380台09数字万能表个10多功能继电保护测试仪QJS-35A台11接地电阻测试仪DET2/2台12油微量水份仪SC-6台13高压开关特性测试仪MOA-RCD/2台14200kV直流发生器400kV/3mA台第三节 劳动力部署根据工程施工的进度计划安排，按照110kV某变电站工程的施工特点，组织布置劳动力，保证工程施工不间断，保证质量，保证安全顺利进行。劳动力组织具体见项目主要劳动力需求计划表（表32）。项目主要劳动力计划表（表32）序号工种名称人 数备 注14电气一次安装工人1515电气二次安装工人15第四节 主要材料和设备供应计划根据工程施工的计划安排，及时统计所需材料的数量，主要材料需用量见（表33）。需要尽快联系生产厂家。 主要材料需用量计划表（表33）序号材料名称单位数量110kV开关柜、站用变面282电抗器、电容器组组43低压配电屏面54控制屏面155EAC及电能表柜面16充电柜、直流馈线柜面47免维护蓄电池套28全封闭组合电器GIS套29变压器台210自动化系统套11110kV电力电缆米30012控制电缆米约735013铜母线米10015支柱绝缘子只216穿墙套管只617钢芯铝绞线米10018悬式玻璃绝缘子串6第五节 施工现场准备一、 现场清理和施工测量控制1. 现场清理 施工人员进场后马上进行场地清理、平整，为测量放线工作做好准备。二、 施工和生活设施1. 根据平面布置图，设置现场项目部、办公场所、生活设施等。2. 铺设临时道路，办理临时供水申请，架设施工用电线路和设施，并铺设施工排水的管沟。第四章 现场施工组织机构第一节 现场管理机构图：图2-1 施工现场组织机构关系图第二节 项目主要负责人及各部门职责4.3.1项目经理a) 作为承包商的代表，全面负责本工程的施工管理工作。b) 组建本工程项目管理组织机构，并确保运行良好。c) 项目全过程施工生产的组织者、指挥者和全权负责任者。d) 负责建立本项目施工质量、安全、文明施工管理机构及体系，并监督其有效运行。e) 接受并贯彻项目法人、监理工程师有关工程质量、安全及施工进度方面的指令。f) 协调各方面之间的关系，解决施工过程中有关技术、材料、设备和工器具方面的重大问题保证施工按施工组织设计正常运行。g) 主管工程的安全和质量控制工作，负责组织有关部门严格贯彻安全法令、法规和措施，按质量保证体系的要求，确保安全文明施工和工程质量，并对工程安全和质量全面负责。h) 自觉维护国家、业主、企业和职工的权益，完善工程项目的经营机制，落实经济责任制，确保业主的合法要求和公司下达的各项经济指标全面完成。4.3.2电气施工部a) 全面负责本工程项目技术管理工作。 b) 主持编制本工程项目施工组织设计。c) 审批本工程项目质量保证大纲和施工技术方案。d) 从技术方面协助项目经理抓好各项质量、安全管理工作。e) 负责技术方面与监理工程师的联系。4.3.3安监部a) 负责本工程施工质量和安全具体管理工作。b) 按公司质量保证体系、职业安全健康与环境保护管理体系的要求，制定相应的质量及安全保证措施和管理制度并监督执行。c) 负责本工程施工中质量监督检查、检验及验收。d) 负责本工程施工中安全、文明施工监督检查以及交通安全、防火防爆的管理工作。e) 配合监理工程师质量验收及现场监理工作。第三节 生产现场的保障作用公司将该工程当年度重点工程来抓，各职能部门负责提供专业指导和服务，以确保工程的各项运作协调一致。同时，公司选派业务能力强、素质高的专业技术人员组成项目经理部，配置良好的施工机具和车辆，保证材料供应及时；另外，公司要求各职能部门对现场出现的问题快速反应，保证工程顺利进行。第五章 施工方案第一节 施工准备6.1.1 前期工作流程安排 前期工作流程安排图为使工程顺利进行，在中标后、进场前，我们将按以上流程图做好施工前的准备工作，才进场开工。6.1.2 施工技术资料在施工前编制如下常规技术措施资料，并向施工人员详细交底：a) 施工组织设计b) 起重吊装施工方案c) 主变施工方案d) GIS安装施工方案e) 电容器组施工方案f) 高压柜施工方案g) 二次电缆施工方案h) 继保调试施工方案6.1.3 施工办公、生活设施及材料项目部：设在变电站施工现场，直接、全面地管理施工现场，更有效地发挥项目部的作用，全面控制质量、安全、进度以及成本。办公设施：现场项目部配备足够的办公桌、椅，配置电脑、复印机等办公器材，方便现场办公应用；部分管理人员配备移动电话，确保施工管理信息联系。生活设施：利用站外空地搭建临时工棚与租用当地民房相结合的方式来解决现场施工的办公与人员住宿问题。设备和材料： 我们将按公司ISO质量保证体系程序文件的要求进行设备和材料采购及验收；变压器、GIS、断路器、隔离开关、开关柜等设备必须是广东电网进网产品，导线、金具、电缆的材料均选用经过两部鉴定的产品。6.1.4 施工力量的配置施工力量：我公司将投2个施工班进行施工：电气一次施工班、电气二次施工班。1) 电气一次施工班负责变电站一次设备的安装及调试；2) 电气二次施工班负责二次设备安装及调试。6.1.5 施工机具安排表6-1变电安装工程主要施工机具配置表序号机 具 名 称规格型号单位数 量备 注1电源箱个12带漏电开关2某式起重机QY-25T辆13某式起重机QY-16T辆14某式起重机QY-8T辆15载重某5T台2设备转运6电脑联想台47铭牌机M-100台28电焊机21kVA台109经纬仪台210真空泵台211高真空滤油机日本进口台112导线液压压接机200T套213合金切割机台214砂轮切割机台215台钻台116高压交流电桥QS1A台217高压试验装置DC120-600kV台218局放检测仪JF-8001套219介损测试仪TGWH-2A台220光线示波器SC16台221变压器直流电阻测试仪JD2520套222整组试验仪5100D套323回路电阻测试仪PCIM/3套224试验变压器台1第二节 施工工序总体规划变电站工程中，必须先完成土建工程，经中间验收,符合电气进场条件后，才能进行变电站电气部分的施工。为保证工期，我们将按施工工序合理计划安排人员、机具、材料进场，具体施工工序计划参见施工进度计划横道图（见附图）。另外，我们将积极采取有力的措施组织人力、机具进行施工，将各大交叉工序搭接进行，尽可能缩短工期。第三节 电气主要施工方法6.3.1 电气设备安装6.3.1.1变压器安装6.3.1.11施工依据1. 本工程施工设计图和厂家产品安装说明书；2. 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-90；3. 电气装置安装工程电气设备交接试验标准GB50150-91；电气装置安装工程接地装置施工及验收规范GB50169-92。6.3.1.12施工安全执行标准1. 电力建设安全工作规程DL 5009.319972. 电业安全工作规程（发电厂和变电所电气部分）DL 408913. 中国南方电网公司的三个规定：安全生产工作规定、安全生产监督规 定、安全生产工作奖惩规定4. 南方电网公司变电站安健环设施标准（QCSG 1 0001 ）5. 广东电网公司防止人身伤亡事故十项重点措施6. 广州南方电力建设集团有限公司的电力工程危害辩识清单及风险评价、控制措施中的有关规定。6.3.1.13施工前的准备6.3.1.131 现场条件检查1. 所有土建工作已全部按图施工完毕并经验收合格；2. 施工道路畅通无阻，杂物清理干净；3. 施工电源已按“一机一闸一漏一箱”的要求安装。6.3.1.132技术的准备1. 变压器运进变电站前应详细了解变压器的资料（包括安装尺寸及要点），根据资料结合设计图纸确认现有基础是否适合变压器就位。确认基础正确后划出基础中心线，测量基础面的水平并作好记录。2. 组织全体人员学习施工方案，技术负责人向施工人员作施工技术交底。安排施工机器具及材料进场。3. 施工负责人落实施工现场的安全设施及防火要求。4. 布置好施工机具及主变附件放置位置，安排好施工用电设施。5. 配合运输部门主变本体上基础、就位。6.4.1.133施工机器具准备序号名称规格数量1某吊机16T1台2真空滤油机1台3电焊机18KW1台4套管支承架1座52T、5T尼龙吊带各2条6力矩扳手2885N/M1套7干粉灭火器4只6.3.1.14施工工序总体安排1) 严格遵从厂家及“验收规范”技术要求进行变压器的安装工作。与厂家研究并制定具体安装措施，报甲方、监理审核。2) 检查变压器本体运输碰撞记录仪，本体运输气体压力，附件清点检查，确认合格后准备安装。3) 技术负责人对施工人员进行安装交底。4) 变压器内部检查采用无油状态下由作业人员或外方人员进入变压器内部进行检查的方式。5) 变压器内检后，进行附件吊装。6) 附件安装完毕后，采用充氮（或干燥空气），也能够使用真空保持法，保持变压器本体内部干燥，也可检验安装质量、检漏。7) 在安装变压器的同时进行变压器油的循环处理。变压器油合格及变压器具备安装条件后，再进行注油。用真空滤油机采用小流量真空法注油，至油淹没铁芯，距箱盖顶面200mm时进行热循环48小时以上，以提高变压器的绝缘水平。8) 注油至合适油位，静置48小时后，进行高压试验。主变是变电站的关键设备，主变安装前要认真熟悉施工图和制造厂安装说明书，编制施工技术措施并进行技术交底，安装时要注意保证变压器密封良好，严格按规范和厂家说明书对变压器进行抽真空、注油、热油循环、密封检查、绝缘油的微水及含气量测试。吊装主变套管时应采取措施，防止套管碰坏。 变压器安装工艺流程图6.3.1.15 主要工序及施工要求6.3.1.151开箱检查1. 根据货单及装箱单核对、检查、设备完整性、元件无锈蚀瓷件及绝缘件无裂纹及破损，出厂合格证及技术资料齐全，设备开箱须有厂家及甲方代表在场，并按规定详细填写开箱记录表，各相关方签字认可。2. 开箱若发现设备有破损和缺陷,应即通知物资部门及供货商共同做好记录，确定处理意见并签名认可。3. 设备开箱后小件的配备件、仪表及零星材料应运到室内存放并做好标识，若不能立即运到室内的应做好防雨措施，以免设备淋雨后受潮影响绝缘性。4. 主变本体和有载调压的瓦斯继电器送广州电力设备厂校验。6.3.1.152变压器油检验1. 变压器油必须每桶取油样做色谱、简化、介损试验，合格后方能注入变压器内。2. 变压器油的取样检验必须做好防火工作，配备必要的灭火器材。6.3.1.153附件检查和试验1 散热器检查清理后，应做密封试验，试验气压按制造厂规定：持续30min应无渗漏现象。2 散热器进出油法兰是否与主变本体尺寸相符。必要时每个记录编号。3 储油柜检查与试验。 检查油囊应完整无损。 检查油位计应灵活、且校验是否正确、防止假油位。 胶囊在缓慢充气胀开后检查应无漏气现象；5. 升高座检查与试验。 在安装升高座前，必须完成CT的变比、伏安特性试验其结果正确并符合设计要求。 检查CT引线接线是否正确，引出线头是否包扎好。 检查密封是否良好，CT是否和升高座中心一致，放气孔是否放在最高点。 CT电气特性试验。若试验当天未能安装，应重新充入合格油，以防CT受潮。6. 套管检查与试验。 外观检查无裂纹、伤痕及渗漏现象，油位指示正常。 套管顶部密封结构检查，油化验及电气试验。7. 其它附件清理及试验。 气体继电器试验。 压力释放阀检查。 散热器清洗、连管清洗。 测温装置检查试验（由试验部门负责）。8 安装阀门前应试验其开闭功能完好，无缺损，无金属碎屑。6.3.1.154附件安装。1. 散热器安装应先测其安装孔距，对应编号吊装。2. 升高座安装时应使电流互感器位置面向油箱外侧。3. 套管安装应符合下列要求：1) 套管长度与引线配合。2) 套管倾斜角与说明书相符。3) 高压套管穿线的应力锥应进入套管的均压罩内，其引出端与套管顶部接线柱连接处应擦干净，接触紧密，密封良好。4) 充油套管油标应面向外侧，套管末屏应接地良好。5) 套管顶部接线柱安装是特殊过程，必须在变压器技术专责人或项目部质监员的旁站监督下完成。6) 变压器升高座安装时防小物件跌落变压器油箱内保证措施：a) 升高座、套管安装前必须清扫变压器顶部，确保无任何杂物。b) 作业人员身上不得带有任何物件，不得穿带有金属扣的工作服。c) 安装工具登记名称和数量，用白布带绑扎牢固系于右手腕，工作完成后清点。d) 安装配件按需要的种类、数量逐项从下面递上，完成安装后不能有缺少或剩余。e) 从密封件上卸下复用于升高座、套管的螺柱、螺母、垫圈，用一空容器盛载，完成安装后不能有缺少或剩余。4. 储油柜、瓦斯继电器、连通管要配合安装，瓦斯继电器本身要水平，顶盖上的箭头标志指向油枕。5. 测温插头装置要注意加油、密封，毛细管不得受力及过度弯曲，弯曲半径不小于500mm，压力释放阀喷口向外，不能指向电气设备。6. 对于上端有放气塞的组件（如低压套管、气体继电器、储油柜、冷却器联管等）在注油后应打开上部放气塞将积存的空气放出，见有油溢出时立即关闭。6.3.1.155补充附件油变压器补油应经过储油柜上专用的添油阀，并经净油机注入，注油至储油柜额定油位，注油时应排放本体及附件内的空气，少量空气可自储油柜排尽，注油完毕后，在施加电压前，其静止时间不应少于48小时。（1） 对油处理系统的要求油罐应能密封，在滤油循环过程中，油不应与外界大气接触，因此大油桶必须装呼吸器。油管道禁用镀锌管，铁管必须除锈，涂环氧铁红底漆再涂1032绝缘清漆，然后用合格油冲洗干净，管接头用法兰连接时法兰间密封垫材料应为耐油橡皮。软油管采用具有钢丝编织衬层的耐油氯丁胶管，并允许受全真空，与钢管连接头采用专门的卡子卡固或用多重铁丝扎牢，阀门选用密封性能好的铸钢截止阀（真空管道可用球阀）。管道系统要进行真空试验，经冲洗干净的管道要严格封闭防止污染。油处理系统以DZ-150真空滤油机为主体，LY-150压力式滤油机、ZX-70真空泵、储油罐和变压器本体及其连接的管道阀门组成，凡是新油进入DZ-150真空滤油机，必须经过LY-150压力式滤油机过滤，并确认滤油纸上看不到脏污时，才能用DZ-150真空滤油机进行油处理。（2） 滤油当原油质量较好时，每台主变本体油一般经过真空滤油设备循环三次后取油样试验应能达到标准要求，油滤好后要密封保存待用。填写好滤油设备运行日记和有关记录表，作为油质处理过程质量监督的依据及备查，并作为变压器安装记录移交资料。6.3.1.156整体密封试验1 添加油至标准油位（油枕作排气处理）。2 在油枕上加氮气做密封试验。气压为0.03Mpa持续24小时应无渗漏。6.3.1.157交接试验1静止24小时取油样由有关的试部门试验。2通知有关的试部门进行主变的电器交接试验。6.3.1.2母线架设正式紧线应用下滑车法:传力经电动卷扬机、转向滑车、下滑向滑车、上滑向滑车、瓷串的顺序进行。弛度允许误差符合规范设计要求，同一挡内三相弛度应一至。软母线架设工艺流程图6.3.1.3高压开关柜安装及调整作业流程6.3.1.31施工依据1. 本工程施工设计图纸、厂家产品安装说明书。2. 电气装置安装工程高压电器施工及验收规范GBJ147-903. 电气装置安装工程母线装置施工及验收规范GBJ149-9104. 电气装置安装工程盘柜及二次回路结线施工及验收规范GB50171-925. 电气装置安装工程电气设备交接试验标准GB50150-91 6. 电气装置安装工程接地装置施工及验收规范GB50169-92。6.3.1.32施工安全执行标准7. 电力建设安全工作规程DL 5009.319978. 电业安全工作规程（发电厂和变电所电气部分）DL 408919. 中国南方电网公司的三个规定：安全生产工作规定、安全生产监督规定、安全生产工作奖惩规定10. 南方电网公司变电站安健环设施标准（QCSG 1 0001 ）11. 广东电网公司防止人身伤亡事故十项重点措施12. 广州南方电力建设集团有限公司的电力工程危害辩识清单及风险评价、控制措施中的有关规定。.6.3.1.33施工前的准备6.3.1.331技术的准备1) 10kV高压柜安装前应进行技术交底，组织施工人员学习施工方案、熟悉图纸，使施工人员任务明确。2) 设备进变电站前，应详细核对设计图纸与厂家附来的图纸相符性（间隔位置、安装尺寸）了解熟悉制造厂的安装图纸、技术要求。6.3.1.332 现场条件检查4. 所有土建工作已按图施工完毕并经验收合格，基础尺寸符合设计要求；5. 施工道路畅通无阻，杂物清理干净；6. 施工电源已按“一机一闸一漏一箱”的要求安装。7. 布置好施工机具及设备附件放置位置。6.3.1.333施工工器具的准备NO.品名型号/规格适用阶段1滚动管子高压柜安装2铁笔高压柜安装3风焊高压柜安装4水准仪高压柜安装5水平尺高压柜安装6钢卷尺5m高压柜安装7电焊机高压柜安装8切割机母线安装9线锥高压柜安装10力矩扳手、呆扳手母线、柜安装6.3.1.34施工工序总体安排高压开关柜安装及调整作业流程图6.3.1.35主要工序及施工要求6.3.1.351设备开箱检查1. 根据货单及装箱单核对、检查、设备完整性、元件无锈蚀瓷件及绝缘件无裂纹及破损，出厂合格证及技术资料齐全，设备开箱须有甲方代表在场，并按规定的表格详细填写开箱记录表，各相关方签字认可。2. 开箱若发现设备有破损和缺陷,应即通知物资部门及供货商共同做好记录，确定处理意见并签名认可。3. 设备开箱后应立即运到室内存放，若不能立即运到室内的应做好防雨措施，以免设备淋雨后受潮影响绝缘性。4. 零星材料、配备件入室后应做好标识。6.3.1.352开关柜安装按设计的排列顺序将开关柜放置在基础上，按安装要求调整位置，并螺栓进行柜间连接，柜的垂直度小于1.5/1000mm，水平偏差相邻两盘顶部应小于2mm，成列盘顶部应小于5mm。6.3.1.353安装主母线1. 先把套管安装在母线室分隔扳上，用清洁干燥的软布擦拭母线，检查绝缘是否损伤，清除油脂和所沾的污物。2. 依次逐柜安装母线，然后将各段母线与分支母线用螺栓连接。3. 母线平置时贯穿螺栓应由下往上穿，其余情况下螺母应置于维护侧。4. 贯穿螺栓连接的母线两外侧均应有垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装有弹簧垫圈或锁紧螺母。5. 螺栓受力应均匀，不应使电器的接线端子受到额外应力。6. 母线固定金具与支柱绝缘子间的固定应平整牢固，不应使其所支持的母线受到额外应力。7. 母线的螺栓连接及支持连接处，母线与电器的连接处以及距所有连接处10mm以内的地方不应刷相色漆。8. 连接母线时接触面应平整、无污物，有污物时应除净， 连接母线的螺栓用力矩标准拧紧，螺栓露出螺母长度以2-3扣为宜。紧固螺栓（国标）力矩标准规格力矩（N.m）规格力矩（N.m）规格力矩（N.m）M88.8-10.8M1017.7-22.6M1231.4-39.2M1678.5-98.1M20156.9-196.2M24274.6-343.26.3.1.354连接柜间接地母线将各柜的接地母线连成一体，并与主地网连接(不小于2点)，检查工作接地和保护接地是否有遗漏，接地回路是否连续导通。装有电器可开启的柜门，应以裸铜软线与接地的金属构架可靠地连接接地。6.3.1.355隔离开关调整1、 检查隔离开关触头镀银层无脱落，绝缘子表面清洁、无裂纹；2、 隔离开关合闸后触头间的相对位置正确、接触紧密，两侧的接触压力应均匀。备用行程以及分闸状态时触头的净距或拉开角度，应符合产品的技术规定；特别注意接地开关断口间的距离不小于125mm。3、 触头表面应平整、清洁，并应涂以薄层中性凡士林；4、 隔离开关与断路器、隔离开关与接地刀的机械及电气闭锁装置应动作灵活、准确可靠。6.3.1.356开关特性试验1、 检查操动机构的传动部分是否灵活，各连接螺栓是否松动，分、合闸线圈动作电压应符合规范标准。确保分合闸动作可靠。2、 应先进行多次手动分、合闸操作后，无不良现象时方可进行电动分、合闸操作；3、 真空断路器的行程、压缩行程及三相同期性，应符合产品的技术规定；4、 真空断路器的分、合闸时间及弹跳时间，应符合产品的技术规定；5、 断路器合闸过程中触头接触后的弹跳时间，不应大于2ms；6、 导电回路接触电阻值应符合产品的技术要求；7、 断路器分、合闸线圈及合闸接触器的绝缘电阻及直流电阻值，绝缘电阻不应低于10M，直流电阻值与产品出厂试验值相比应无明显差别。6.3.1.357五防装置调整调整检查柜内五防装置元件完整性，操作应灵活可靠。6.3.1.358清洁工作清洁载流部分及绝缘瓷件上的尘土，清抹柜内污物。6.3.1.359施工要求110kV开关柜安装质量控制点：工序名称质量控制点质量标准控制方式控制级别记录格式10kV开关柜成套柜排列符合GB50171-92国标现场检查CRGDG-QR（变）-139开关特性测试符合GB50150-91国标记录审核BRGDG-QR（变）-125动触头与静触头符合GBJ147-90国标现场检查BRGDG-QR（变）-139导体间及对地距离符合GBJ14990国标现场检查CRGDG-QR（变）-131硬母线安装母线接触面符合GBJ14990国标现场检查CRGDG-QR（变）-131螺栓紧固符合GBJ14990国标现场检查CRGDG-QR（变）-1312控制级别说明 CR控制级的在工序完成后由班质监员验收并在安装记录上签名确认后才能进行下一
