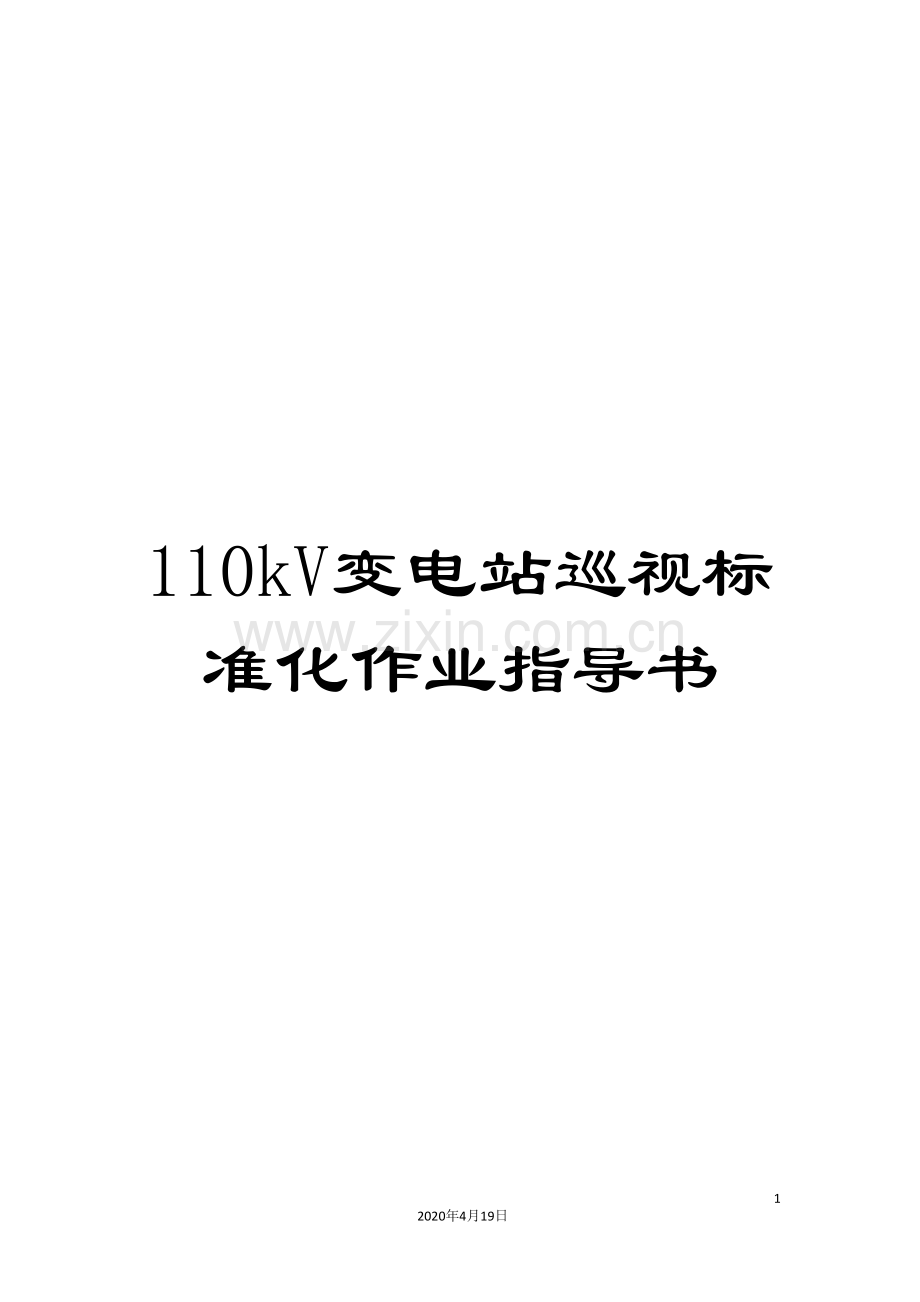

110kV变电站巡视标准化作业指导书.doc

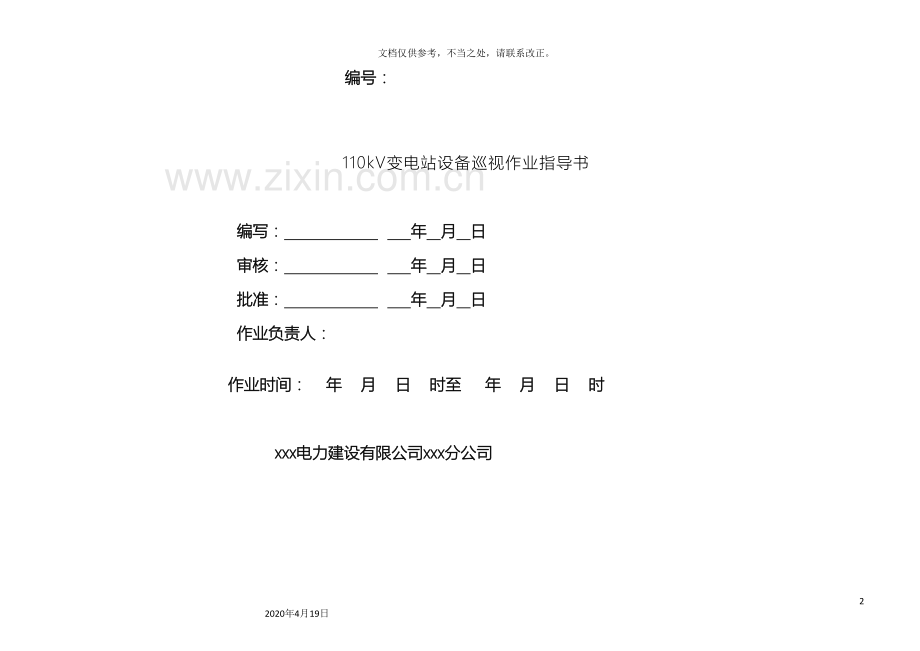

110kV变电站巡视标准化作业指导书202020年4月19日文档仅供参考，不当之处，请联系改正。 编号： 110kV变电站设备巡视作业指导书编写： 年 月 日审核： 年 月 日批准： 年 月 日作业负责人： 作业时间： 年 月 日 时至 年 月 日 时xxx电力建设有限公司xxx分公司目 录1工作任务-32巡视周期-3 3巡视准备阶段-3 3.1准备工作-3 3.2危险点分析及安全控制措施- -3 3.3巡视工器具-5 3.4巡视路线图-64巡视记录-75缺陷及异常记录-206巡视签名记录 -20 1 工作任务 本指导书针对110kv变电站设备全面巡视检查工作。2 巡视周期持本作业指导书对110KV站进行全面巡视应每月25日进行一次。3 巡视前准备阶段3.1准备工作序号内容标准备 注1巡视人员精神状态无妨碍工作的病症，着装应符合要求。 精神状态良好，进入工作现场，穿合格工作服、工作鞋，戴好安全帽。2准备好巡视时所需的工器具。工器具应定期试验合格，外观良好，满足本次巡视要求。3巡视前，认真学习作业指导书巡视内容、巡视路线、确定危险点。了解工作任务、内容，知道临近带电部位和危险点。3.2危险点分析及安全措施序号内 容安全控制措施备 注1误碰、误动、误登运行设备巡视检查时应与带电设备保持足够的安全距离，10kV0.7m，35KV-1.00 m，110 kV1.5m.2擅自打开设备网门，擅自移动临时安全围栏，擅自跨越设备固定围栏。巡视检查时，不得进行其它工作（严禁进行电气工作），不得移开或越过遮栏。序号内容标准备 注3发现缺陷及异常单人处理，未及时汇报。巡视设备时，必须两人一起，严禁单人进入运行区域。发现设备缺陷及异常时，及时汇报，采取相应措施，不得擅自处理。4擅自改变检修设备状态，变更工作地点安全措施。巡视设备禁止变更检修现场安全措施，禁止改变检修设备状态。5高压设备发生接地时，保持距离不够，造成人员伤害。高压设备发生接地时，室内不得接近故障点4m以内，室外不得靠近故障点8m以内，进入上述范围人员必须穿绝缘靴，接触设备的外壳和构架时，必须戴绝缘手套。6夜间巡视，造成人员碰伤、摔伤、踩空。夜间巡视，应及时开启设备区照明（夜巡应带照明工具）7开、关设备门，振动过大，造成设备误动作。开、关设备门应小心谨慎，防止过大振动。8随意动用设备闭锁万能钥匙。动用设备闭锁万能钥匙，必须经主管经理批准。并记录在案。9在主控室使用移动通讯工具，造成保护误动。在主控室禁止使用移动通讯工具，防止造成保护及自动装置误动。10雷雨天气，靠近避雷器和避雷针，造成人员伤亡。雷雨天气，接地电阻不合格，需要巡视高压室时，应穿绝缘靴，并不得靠近避雷器和避雷针。11进出高压室，未随手关门，造成小动物进入。进出高压室，必须随手将门锁好。12未按照巡视线路巡视，造成巡视不到位，漏巡视。严格按巡视路线巡视，巡视到位，不漏项。13使用不合格的安全工器具。巡视前，检查安全器具，定期试验。14生产现场安全措施不规范，如警告表示不齐全、孔洞封锁不良、带电设备隔离不符合要求，易造成人员伤害。警告表示牌明显、齐全，带电设备隔离符合安规规定。15人员身体状况不适、思想波动，造成巡视质量不高或发生人身伤害巡视人员必须精神良好，严禁不符合巡视要求的人员进行巡视。3.3巡视工器具序 号名 称规 格单 位数 量备 注1安全帽顶22绝缘靴双23应急灯盏14钥匙套13.4 巡视路线图110KV 设 备 区1#主变10KV 母 线 室2#主变35KV 母 线 室主 控 室4 巡视记录 设备名称序号巡 视 内容 巡 视 标 准月 日月 日月 日月 日110KV1#PT1端子箱端子箱内清洁、门关闭严密、孔洞封堵严密。2本体、瓷质、引线及接触部位。检查引线接触良好、无放电现象、瓷质完好。3避雷器放电计数器。记录计数器数值。110KV1#PT隔离开关11-71触头、引线等主接触部位.导线无断股、触头接触良好、接头有无发热.111-1隔离开关1触头、引线等主接触部位。导线无断股、触头接触良好、接头有无发热。141断路器1开关位置分合闸指示器指示正确。2开关机构箱1、机构箱门关闭严密、箱内照明良好2、检查机构及各连接处无异常。3、检查加热器完好，储能电机正常。3开关SF6气体压力检查开关SF6压力表指示正常。4开关套管、支持瓷瓶检查套管、支持瓷瓶完好、无破损、裂纹。5端子箱端子箱内清洁、门关闭严密、孔洞封堵严密。141电流互感器1油位油位指示在合格范围内、放油阀关闭严密，无渗漏油。2瓷套及接头无裂纹、损伤、放电现象、压接良好，无过热变色现象。设备名称序号巡 视 内容 巡 视 标 准月 日月 日月 日月 日141-1隔离开关1触头、引线等主接触部位导线无断股、触头接触良好、接头有无发热141-5隔离开关1触头、引线等主接触部位导线无断股、触头接触良好、接头有无发热142-5隔离开关1触头、引线等主接触部位导线无断股、触头接触良好、接头有无发热142-2隔离开关1触头、引线等主接触部位导线无断股、触头接触良好、接头有无发热142断路器1开关位置分合闸指示器指示正确2开关机构箱1、机构箱门关闭严密、箱内照明良好2、检查机构及各连接处无异常3、检查加热器完好，储能电机正常3开关SF6气体压力检查开关SF6压力表指示正常4开关套管、支持瓷瓶检查套管、支持瓷瓶完好、无破损、裂纹5端子箱端子箱内清洁、门关闭严密、孔洞封堵严密142电流互感器1油位油位指示在合格范围内、放油阀关闭严密，无渗漏油2瓷套及接头无裂纹、损伤、放电现象、压接良好，无过热变色现象112-2隔离开关1触头、引线等主接触部位导线无断股、触头接触良好、接头有无发热。110KV2#PT1端子箱端子箱内清洁、门关闭严密、孔洞封堵严密。设备名称序号巡 视 内容 巡 视 标 准月 日月 日月 日月 日110KV2#PT2本体、瓷质、引线及接触部位检查引线接触良好、无放电现象、瓷质完好。3避雷器放电计数器记录计数器数值.110KV2#PT隔离开关12-71触头、引线等主接触部位导线无断股、触头接触良好、接头有无发热.101-2隔离开关1触头、引线等主接触部位导线无断股、触头接触良好、接头有无发热.101-2电流互感器1油位油位指示在合格范围内、放油阀关闭严密，无渗漏油.2瓷套及接头无裂纹、损伤、放电现象、压接良好，无过热变色现象.101断路器1开关位置分合闸指示器指示正确.2开关机构箱1、机构箱门关闭严密、箱内照明良好.2、检查机构及各连接处无异常.3、检查加热器完好，储能电机正常.3开关SF6气体压力检查开关SF6压力表指示正常.4开关套管、支持瓷瓶检查套管、支持瓷瓶完好、无破损、裂纹.5端子箱端子箱内清洁、门关闭严密、孔洞封堵严密.设备名称序号巡 视 内容 巡 视 标 准月 日月 日月 日月 日101-1电流互感器1油位油位指示在合格范围内、放油阀关闭严密，无渗漏油.2瓷套及接头无裂纹、损伤、放电现象、压接良好，无过热变色现象.101-1隔离开关1触头、引线等主接触部位导线无断股、触头接触良好、接头有无发热.2#主变本体1上层油温1、变压器本体温度计完好、无破损.2、记录变压器上层油温数值。3、主控室远方测温数值正确，与主变本体温度指示相符.2油位、油色.1、变压器油位指示应符合要求、正常油色应为透明淡黄色2、油位计无破损和渗漏油3变压器本体、附件及各连接处无渗漏油1、检查有无渗漏油，记录清楚部位、程度2、渗漏油的部位，1秒超过1滴，属于漏油4调压瓦斯继电器1、瓦斯继电器应无渗漏油。2、瓦斯继电器防雨罩无脱落。5变压器声音变压器声音正常，无放电等异音6呼吸器1、硅胶颜色无受潮变色。2、呼吸器外部无有迹。油杯完好，油位正常。2#主变三侧套管1油位、油色油位、油色应正常2套管、无破损、裂纹、放电声设备名称序号巡 视 内容 巡 视 标 准月 日月 日月 日月 日2#主变风冷系统1风扇风扇运转正常，无异常声音、温控箱内各继电器、接线正常2#主变中性点设备1中性点接地刀闸位置符合电网运行要求2中性点电流互感器套管无破损、裂纹、引线连接良好、无渗漏油3接地装置引线接地完好，接触牢靠4避雷器检查泄漏电流值应在容许范围2#主变有载调压装置1运行状态指示有载调压装置电源指示正确2有载调压装置各部位无渗油1#主变本体1上层油温1、变压器本体温度计完好、无破损2、记录变压器上层油温数值。3、主控室远方测温数值正确，与主变本体温度指示相符。2油位、油色1、变压器油位指示应符合要求、正常油色应为透明淡黄色。2、油位计无破损和渗漏油。设备名称序号巡 视 内容 巡 视 标 准月 日月 日月 日月 日3变压器本体、附件及各连接处无渗漏油1、检查有无渗漏油，记录清楚部位、程度。2、渗漏油的部位，1秒超过1滴，属于漏油4调压瓦斯继电器1、瓦斯继电器应无渗漏油。2、瓦斯继电器防雨罩无脱落。5变压器声音变压器声音正常，无放电等异音。6呼吸器1、硅胶颜色无受潮变色。2、呼吸器外部无有迹。油杯完好，油位正常。1#主变三侧套管1油位、油色油位、油色应正常。2套管、无破损、裂纹、放电声。1#主变风冷系统1风扇风扇运转正常，无异常声音、温控箱内各继电器、接线正常。1#主变中性点设备1中性点接地刀闸位置符合电网运行要求。2中性点电流互感器套管无破损、裂纹、引线连接良好、无渗漏油。3接地装置引线接地完好，接触牢靠。4避雷器检查泄漏电流值应在容许范围。1#主变有载调压装置1运行状态指示有载调压装置电源指示正确。2有载调压装置各部位无渗油。设备名称序号巡 视 内容 巡 视 标 准月 日月 日月 日月 日10KV516站用变1外表、瓷质、接头瓷质完好，接头压接固定良好、无裂纹、放电、过热现象。2隔离开关接触良好、观察接头有无发热。556间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象555间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象554间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象512间隔1开关本体检查分合闸指示器指示正确，声音正常2隔离开关接触良好、观察接头有无发热3电流互感器引线接触完好、声音正常、无破损、放电现象553间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热设备名称序号巡 视 内容 巡 视 标 准月 日月 日月 日月 日553间隔4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象。552间隔1开关本体检查分合闸指示器指示正确，声音正常。2保护装置保护装置电源正常、面板上指示灯正确。3隔离开关接触良好、观察接头有无发热。4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象。551间隔1开关本体检查分合闸指示器指示正确，声音正常。2保护装置保护装置电源正常、面板上指示灯正确。3隔离开关接触良好、观察接头有无发热。4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象。10kV2#PT1本体检查引线接触良好、无放电现象、瓷质完好。2隔离开关接触良好、观察接头有无发热。3避雷器放电计数器是否完好，泄漏电流值应在容许范围、记录动作次数。501间隔1开关本体检查分合闸指示器指示正确，声音正常。2隔离开关接触良好、观察接头有无发热。3电流互感器引线接触完好、声音正常、无破损、放电现象。 设备名称序号巡 视 内容 巡 视 标 准月 日月 日月 日月 日550B间隔1开关本体检查分合闸指示器指示正确，声音正常。2保护装置保护装置电源正常、面板上指示灯正确。3隔离开关接触良好、观察接头有无发热。4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象。550A间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确。3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象545间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确。3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象。511间隔1开关本体检查分合闸指示器指示正确，声音正常。2隔离开关接触良好、观察接头有无发热。3电流互感器引线接触完好、声音正常、无破损、放电现象544间隔1开关本体检查分合闸指示器指示正确，声音正常。2保护装置保护装置电源正常、面板上指示灯正确。3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象。设备名称序号巡 视 内容 巡 视 标 准 月 日月 日月 日月 日543间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象10KV1#站用变1外表、瓷质、接头瓷质完好，接头压接固定良好、无裂纹、放电、过热现象2隔离开关接触良好、观察接头有无发热10kV1#PT1本体检查引线接触良好、无放电现象、瓷质完好2隔离开关接触良好、观察接头有无发热3避雷器放电计数器是否完好，泄漏电流值应在容许范围、记录动作次数542间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象541间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象设备名称序号巡 视 内容 巡 视 标 准 月 日月 日月 日月 日540A间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象540B间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象1#电容器1外观检查外壳无鼓肚、变形、保险连接完好、声音正常、无渗漏2接地装置电容器外壳和架构应可靠接地2#电容器1外观检查外壳无鼓肚、变形、保险连接完好、声音正常、无渗漏2接地装置电容器外壳和架构应可靠接地3#电容器1外观检查外壳无鼓肚、变形、保险连接完好、声音正常、无渗漏2接地装置电容器外壳和架构应可靠接地4#电容器1外观检查外壳无鼓肚、变形、保险连接完好、声音正常、无渗漏2接地装置电容器外壳和架构应可靠接地设备名称序号巡 视 内容 巡 视 标 准 月 日月 日月 日月 日354间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象353间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象352间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象351间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象35kV2#PT1本体检查引线接触良好、无放电现象、瓷质完好2隔离开关接触良好、观察接头有无发热3避雷器放电计数器是否完好，泄漏电流值应在容许范围、记录动作次数设备名称序号巡 视 内容 巡 视 标 准 月 日月 日月 日月 日312间隔1开关本体检查分合闸指示器指示正确，声音正常2隔离开关接触良好、观察接头有无发热3电流互感器引线接触完好、声音正常、无破损、放电现象301间隔1开关本体检查分合闸指示器指示正确，声音正常2隔离开关接触良好、观察接头有无发热3电流互感器引线接触完好、声音正常、无破损、放电现象344间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象343间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象342间隔1开关本体检查分合闸指示器指示正确，声音正常2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象341间隔1开关本体检查分合闸指示器指示正确，声音正常设备名称序号巡 视 内容 巡 视 标 准 月 日月 日月日月 日341间隔2保护装置保护装置电源正常、面板上指示灯正确3隔离开关接触良好、观察接头有无发热4电缆出线电缆接头接触良好、观察电缆接头有无发热放电现象311间隔1开关本体检查分合闸指示器指示正确，声音正常2隔离开关接触良好、观察接头有无发热3电流互感器引线接触完好、声音正常、无破损、放电现象35kV1#PT1本体检查引线接触良好、无放电现象、瓷质完好2隔离开关接触良好、观察接头有无发热3避雷器放电计数器是否完好，泄漏电流值应在容许范围、记录动作次数5缺陷及异常记录序号设备名称巡视时间缺陷及异常内容6巡视签名记录巡视时间巡视范围巡视人员备 注
