屋面挂瓦施工方案(同名5191).doc

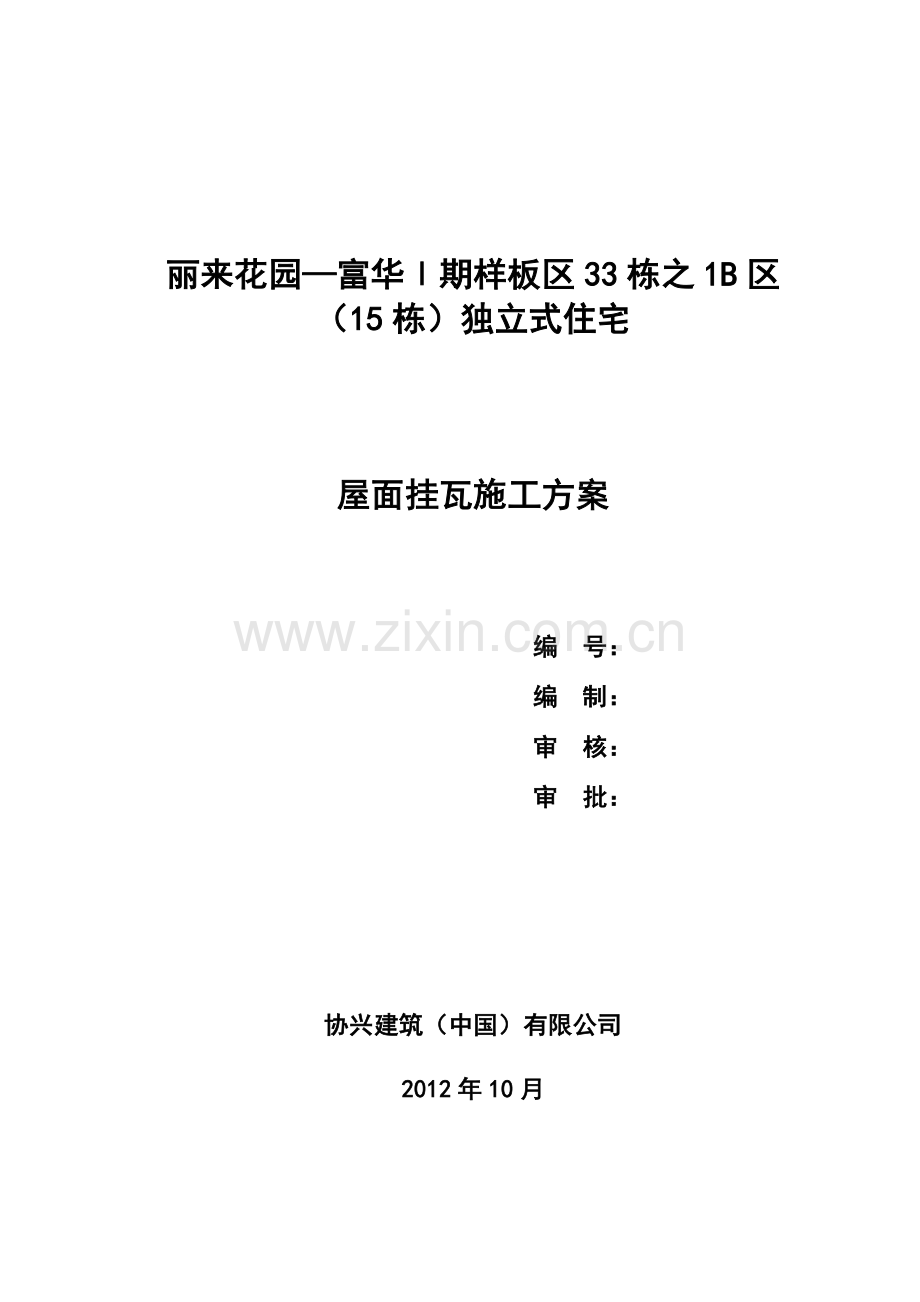

屋面挂瓦施工方案(同名5191)丽来花园富华期样板区33栋之1B区（15栋）独立式住宅屋面挂瓦施工方案编 号：编 制：审 核：审 批：协兴建筑（中国）有限公司2012年10月目 录第一章 编制依据1第二章 工程概况12.1 总体概况12.2 屋面结构设计概况12.3 屋面建筑做法2第三章 施工准备23.1 技术准备23.2 材料要求23.3 机具准备23.4 施工条件2第四章 主要施工工艺及方法24.1 施工顺序34.2 操作工艺及技术要求3第五章 施工质量注意事项8第六章 安全注意事项8 丽来花园富华期样板区33栋之1B区（15栋）独立式住宅第一章 编制依据1、屋面工程技术规范 GB50345-20042、建筑构造通用图集 88J14-23、屋面工程质量验收规范 GB50207-20024、富华一期建筑施工蓝图5、屋面法国莱茵PV陶土瓦深化图（北京永诚红良商贸有限公司设计）6、建筑施工安全检查标准 JGJ59-20117、北京市建筑工程施工安全技术操作规程8、施工现场临时用电安全技术规范 JGJ46-2005第二章 工程概况2.1 总体概况工程名称：丽来花园-富华一期样板区33栋之1B区（15栋）独立式住宅工程地点：北京市顺义区天竺镇丽来花园富华地块建设单位：北京丽来房地产开发有限公司设计单位：中国建筑科学研究院建筑顾问：吕元祥建筑师事务所(国际)有限公司结构顾问：奥雅纳工程顾问估 算 师：北京威宁谢工程咨询有限公司监理单位：北京顺金盛建设监理有限公司总承包商：协兴建筑(中国)有限公司2.2 屋面结构设计概况本工程15个独立式住宅共分为C-E、B1-E、G、F、E-E、A1-E、B1-F七个户型，屋面结构标高C-E户型为10.813.869m，B1-E户型为10.813.446m，G户型为10.814.11m，F户型为10.8、12.3513.66m，E-E户型为10.812.99m，A1-E户型 10.8m13.146m，B1-F为10.813.2m。 屋面坡度：各户型最小坡度16.2，最大坡度63。2.3 屋面建筑做法、莱茵瓦，规格293490mm；、20202热镀锌方钢挂瓦条，间距340408mm；、40202热镀锌方钢顺水条，间距1000；、40厚细石混凝土找平，内配1mm厚钢板网，网眼尺寸不小于1540，预置镀锌钢板埋件60805，间距20001000，顺水方向2米；、70厚膨珠砂浆保温层，内配钢丝网；、自粘卷材防水层；、JS防水涂料；、20厚水泥砂浆找平层；、屋面混凝土结构。第三章 施工准备3.1 技术准备、仔细审查施工图，认真核对深化图和施工蓝图；、确定分项工程的质量目标、检查验收程序、质量控制标准；、计算出各转角部位标高，并做好标高控制标记；、施工前对现场施工人员进行详细的技术交底，重点在节点的处理方法与措施；3.2 材料要求、所有使用的钢材、镀锌件，必须资料齐全；屋面瓦必须有出厂合格证；、保护层混凝土由本工程备案的砼搅拌站提供。3.3 机具准备、砂轮切割机4台：用于顺水条、挂瓦条龙骨的切割。、直流电焊机2台：用于钢构件的焊接。、角磨机4台：用于屋面瓦的切割。3.4 施工条件、屋面保温层已施工完毕，并经验收合格，可进入下道工序施工。、屋面标高测量准确，并已标识完毕；埋件横向布置位置进行标识。、外脚手架防护到位，没有遗漏。第四章 主要施工工艺及方法4.1 施工顺序保温层（已完成）清理，做灰饼铺钢板网浇筑保护层，同时安置埋件焊顺水条焊挂瓦条安装泛水板、挡鸟板屋面瓦安装脊瓦安装4.2 操作工艺及技术要求1、基层清理：将保温层上面的杂物及松散物料清理干净；2、冲筋或座灰饼：根据设计要求的保护层厚度和屋面坡度要求，分别在屋脊和檐口位置，根据标高做好灰饼，然后顺排水方向拉线冲筋，冲筋间距约1.5米。3、铺设钢板网：采用1mm厚钢板网20006000，网眼尺寸不小于1540mm，顺水方向铺设，在屋脊及阴阳角部位应连续通过，钢板网在另一坡面的预留长度不应小于150mm。钢板网搭接长度100150mm，在铺设过程中，宜挂在结构预留的防滑钢筋上。遇冲筋灰饼时，为不破坏冲筋效果，应采用钢丝剪局部剪开铺平。4、细石混凝土保护层浇筑：采用商混站预拌细石混凝土运至现场，用汽车泵进行浇筑。屋面中间部位顺坡方向设置一至二道伸缩缝，伸缩缝间距离不应大于6米，施工前，采用50100方木进行拦隔，施工下一段坡面时，采用板条进行隔断，缝宽不大于30mm。5、细石混凝土的浇筑应从一侧开始，从上往下分别浇筑，采用木抹子拍实抹平。一段坡面完成后，再进行下一段坡面施工，直到屋面完成。每一段混凝土浇筑完成，没有终凝前，安放屋面瓦埋件。埋件采用80605的镀锌钢板。埋件位置根据浇筑前放线位置拉线埋设，并尽量靠近防滑钢筋桩。埋件设置原则为顺坡方向每道埋置3个埋件，分别是距脊线和结构边不大于500mm处各一个，中间一个；水平方向间距1米一道；每一道顺水方向埋件数量不应少于2各。埋件布置见附图。埋件表面应尽可能在同一个面，高差不应超过3mm。6、安装顺水条：屋面顺水条采用20402热镀锌方钢制作。进场材料资料齐全并验收合格；顺水条根据现场实际长度裁切，檐口部位伸出结构边梁面水平距离100mm，坡屋面与平屋面交接时，顺水条安装顶部不应超出坡面折线，保证瓦头出檐外80mm；阴阳角交接部位，应切割成相应的角度，便于焊接成整体；整料长度不足时，应先拼接成整体后才可安装；如下图所示 龙骨边缘构造一龙骨边缘构造二安装过程中，同一个坡面，应先安装两端的顺水条，并调整好标高和坡度，然后拉线调整中间顺水条的高度进行焊接安装。相邻两坡顺水条安装完毕后，将交界处的顺水条焊接连接成整体。如下图所示。龙骨连接构造安装过程中，由于埋件高度误差造成龙骨焊接不上时，需采用垫钢板的方法加高。焊接安装完成后，焊接点全部涂刷防锈漆两道为防止各屋脊两侧不同坡度之挂瓦条于屋脊部位悬空，则需统一于屋脊部位两侧各20cm内增加相应预埋件及顺水条。7、安装挂瓦条挂瓦条采用20202热镀锌方钢，顺水方向间距340408。进场材料资料齐全并验收合格；挂瓦条安装应从檐口边开始计算，确保第一道挂瓦条安装后，檐口瓦出挑约80mm，最顶部与顺水条脊尖距离约50100mm。安装时，应先确定上、下两点，再根据顺水条的总长度计算挂瓦条的具体间距，并进行标记。挂瓦条安装时，应拉线调直，并先焊接固定两端，再逐点固定中间点，防止挂瓦条受热变形。在檐口或屋面瓦截止部位，重叠设置两根挂瓦条，用于垫高檐口瓦，保证屋面瓦排水坡度。详上图龙骨边缘构造图一、二。挂瓦条在不同坡面交接的阴阳角部位，应焊接连接，当两侧挂瓦条不能有效交接无法焊接时，应增加支撑点。可采用焊接钢筋支撑大方法处理。阴角部位挂瓦条连接挂瓦条全部安装完毕后，所有焊接点包括支撑用的钢筋，统一刷防锈漆两道。安装挂瓦条时需考虑檐口部位之挂瓦条高度，必须满足整体坡度且适当加高。8、安装铝泛水板、挡鸟板设计采用0.7mm厚铝板，表面氟碳喷涂处理，拟采用外加工方式，成品运至施工现场进行安装。檐口部位因没有具体尺寸，需要进行二次深化。铝板与挂瓦条之间采用镀锌自攻螺钉固定；铝板与立面墙体之间采用水泥钉固定，立面墙体抹灰时需预留密封槽，铝板固定完毕后用密封油膏固定；铝板与基层平面之间、铝板与铝板拼接接缝之间，使用耐候密封胶进行封闭，缝宽应控制在1215mm。铝板保护膜保持完好，待屋面瓦施工完毕后揭除。9、屋面瓦安装屋面瓦供应由甲方指定分包商提供，并运至现场。屋面瓦颜色根据设计确定。屋面，檐口瓦：挂瓦次序从檐口由下到上，自右向左方向进行。檐口瓦要挑出檐口80mm，瓦后爪均应挂在挂瓦条上，与右边、下边两块瓦落槽密合，随时注意瓦面、瓦楞垂直，不符合质量要求的瓦不能铺挂。为保证瓦的平整顺直，应从屋脊拉一斜线到檐口，即斜线对准屋脊第一张瓦的右下脚，顺次与第二排的第二张瓦，第三排的第三张瓦，直到檐口瓦的右下角，都在一直线上，然后由下到上依次逐张铺挂，可以达到瓦沟顺直，整齐美观。平瓦用3不锈钢自攻螺钉固定在挂瓦条上。瓦的搭接应顺主导风向，以防漏水。檐口瓦应铺成一条直线，平屋面与坡屋面交接处的瓦要根据实际宽度弹线锯料。整坡瓦要平整，排列横平竖直，无翘角和张口现象。斜脊，斜沟：先将平瓦整瓦（或选择可用的缺边瓦）预铺挂上并顶到斜脊线或斜沟线，弹出墨线，并逐一编好号码，保证沟瓦的水平距离为50mm，斜脊的水平距离为60mm，将多余的瓦面用专业工具进行切割存放，安装时，根据施工顺序按号码次序挂上。脊瓦和斜沟瓦根据实际情况，可采用单边固定。每一裁切的瓦片，必须保证至少一个固定点，当裁切瓦没有预留孔眼时，可用专业开孔工具，现场开孔固定。斜脊、斜沟处的平瓦要保证使用部分的瓦面器具。平瓦裁切方式如下图脊瓦裁切示意脊瓦：挂平脊、斜脊脊瓦前，先安装定型防水钢板（钢板厚度需设计补充注明）。防水钢板定型加工，钢板脊尖下部预留挂瓦条与钢板固定，安装时应拉通长线，保证钢板棱线顺直，两侧用耐候密封胶与屋面瓦固定。安装脊瓦时，应拉通长线，保证每一块瓦的安装孔都在同一线上，并铺平挂直。脊瓦与平瓦的搭接每边6080mm；平脊的接头口要顺主导风向；斜脊的接头口向下，即由下向上铺设，在平脊和斜脊相交处，采用专用瓦片覆盖收头。第五章 施工质量注意事项1、屋面保护层表面坡向正确，表面平整，伸缩缝留置正确。2、保护层施工时，钢板网位置应居中偏上，伸缩缝位置宜断开。与突出屋面的结构墙体预留30mm缝隙。下道施工前用密封油膏封堵。3、保护层施工完毕后应进行充分养护，不得过早上人，注意成品保护。4、预留埋件需做镀锌处理，顺水方向埋件应保持在同一直线上，埋件表面不得有大的起伏。5、所使用龙骨全部采用热镀锌处理，所有焊接点必须全部涂刷防锈漆。6、屋面瓦收料时应进行检查，不得有缺角（边、瓦抓），砂眼、裂纹、和翘曲张口等缺陷7、挂瓦应平整，搭接紧密，横平竖直，檐口瓦出檐尺寸一致，檐口平直整齐，根据设计调整范围，尽可能使用整瓦。8、斜脊瓦接口在下，应从下向上依次安装，平脊瓦的接口应顺主导风向。9、屋面瓦安装完毕后，除非必要，不得随意踩踏。第六章 安全注意事项1、屋面施工时工人要带安全带，外架增设水平网等安全防护设施。2、外架搭设高于屋檐1.5m，且紧靠屋檐，高于屋檐部分设置横杆两道，并在其间设置挡板一道，满铺脚手板，四周满布安全网。3、施工人员进入施工现场必须戴好安全帽。4、电器作业人员戴好绝缘手套。5、施工现场严禁打闹、吸烟、玩耍。6、接电器设备和线路必须由专业电工操作。7、严禁酒后作业。8、雨、雪及大风天气禁止上屋面施工。9、屋面施工严禁向外抛掷物料，剩余边角废料应集中吊运。第 8页
