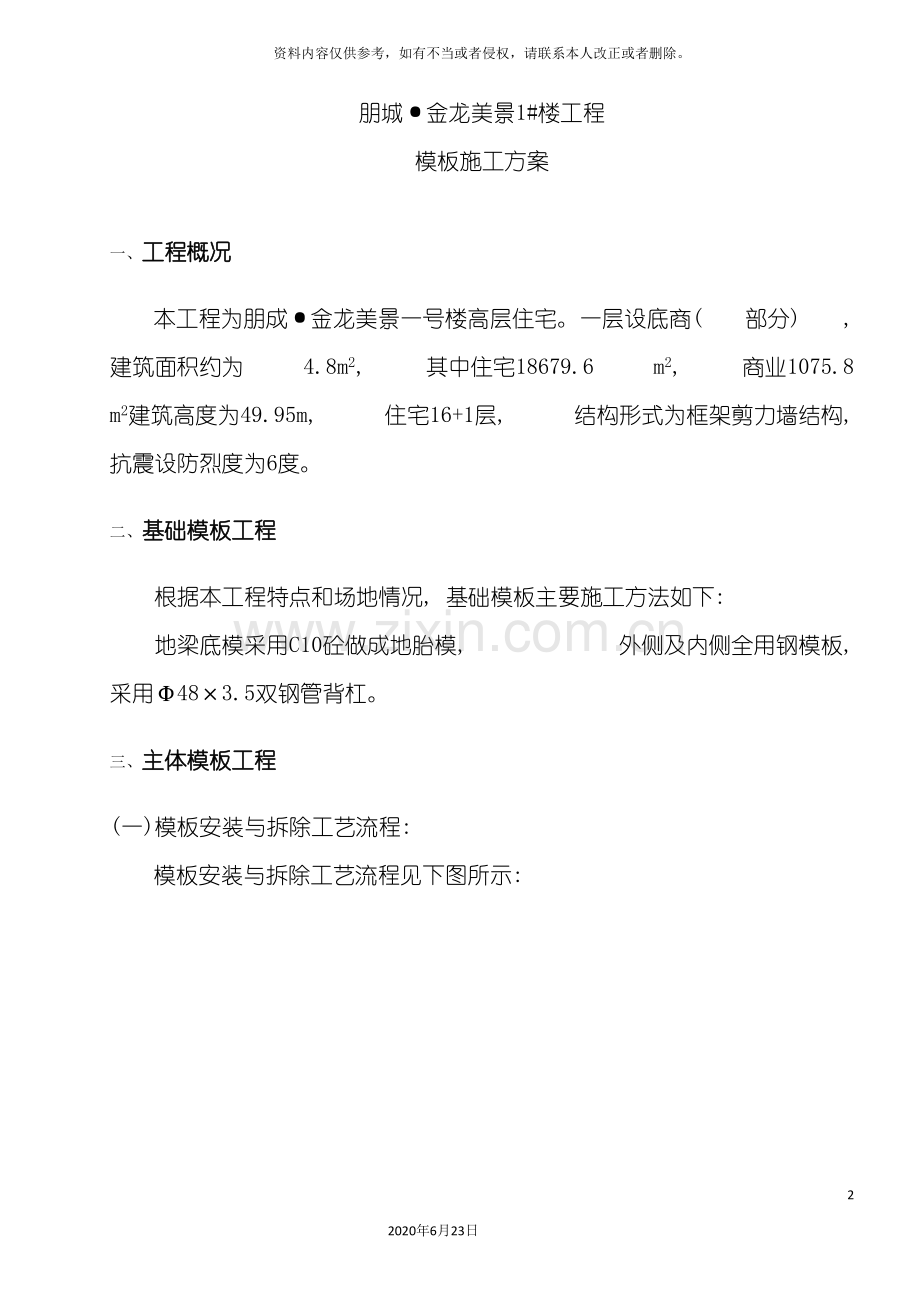

朋城·金龙美景1#楼工程
模板施工方案

一、 工程概况
本工程为朋成·金龙美景一号楼高层住宅。一层设底商( 部分) , 建筑面积约为 4.8m2, 其中住宅18679.6 m2, 商业1075.8 m2建筑高度为49.95m, 住宅16+1层, 结构形式为框架剪力墙结构, 抗震设防烈度为6度。
二、 基础模板工程
根据本工程特点和场地情况, 基础模板主要施工方法如下:
地梁底模采用C10砼做成地胎模, 外侧及内侧全用钢模板, 采用Φ48×3.5双钢管背杠。
三、 主体模板工程
(一)模板安装与拆除工艺流程:
模板安装与拆除工艺流程见下图所示:
材料准备
按工程量准备模板(各种规格齐备), 楞木、 支撑架料及各种所需附件
抄平、 放线
抄出水平基准线, 放出各条轴线及柱、 板梁边线
基层处理
清理表面, 模板有牢固的支撑点, 墙柱脚模板下口做水泥砂浆找平带。钢筋办好隐蔽验收
模板安装
熟悉图纸, 了解各构件的几何尺寸、 位置, 按图拼出各开间的模板
支撑体系
有足够的刚度及强度, 保证模板构件的垂直度、 水平度及几何尺寸
自检
检查各构件的轴线、 边线垂直度、 水平度、 平整度、 几何尺寸等
交接检
下一工序应认真检查工程质量, 保证构件满足设计要求
模板拆除
拆除时间满足规范要求, 先拆支撑后拆模板, 不损伤砼表面
保养
模板进行表面清理和几何尺寸的修理, 涂刷脱模剂, 按规格堆放

(二)模板及支撑
1、 楼梯段采用定型木模板作踏步侧模板, 钢模板为底模板。支模架纵横采用钢管支撑。
楼梯支模大样如下:
2、 方柱、 梁采用组合钢模。
方柱模先拼成L型, 编号, 对号安装就位组装, 整拼整拆。垂直于柱面方向在柱中钻D25的孔, 穿1根Φ14对拉螺栓@1000mm, 十字型布置。
方柱支模大样如下:

3、 圆柱采用定型模板
圆柱采用专用定型模板。根据圆柱的具体大小、 尺寸, 向模板生产厂家定做, 其固定采用两块半圆箍固定模板, 然后再用钢管架支撑套箍。
4、 支撑架
梁、 板、 柱均采用钢管支撑, 满堂搭设。柱箍间距≤0.6～0.8m从下到上支撑; 梁下支撑架: 梁高＜1000mm, 立杆间距≤1.2m, 梁下横亘间距≤0.75m 采用双钢管和双扣件; 楼板支撑间距≤1.0m, 楼板模板下用满堂钢管脚手架作支撑。横杆步距1.4～1.6m, 扫地杆距楼面200mm。剪刀撑每隔12m设置, 宽度不大于4个间距, 斜杆与地面的倾斜角为45°～60°。
梁板支模大样如下:

5、 一般楼盖支撑架稳定性验算
胶膜板、 木枋自重: 0.8KN/m2
立杆、 扣件自重: 0.5KN/m2
砼自重: 0.45×25=11.25KN/m2
施工荷载: 3.0KN/m2
合计: 1.2×(0.8+0.5+11.25)+1.4×3.0=19.26KN/m2
钢管每区格面积为1.2×1.2=1.44m2。每根立杆承受的荷载为: 1.44×19.26=27.73KN
钢管为Φ48×3.5mmA=86mm2, 钢管的回转半径I=15.78
按强度计算, 立杆的受压应力为:
σ=N/A=27730/476=56.72N/mm2
<f=215N/mm2
按稳定性计算立杆的受压应力为:
立杆的长细比λ=1600/15.78=101.4
查《钢结构设计规范》附录三, 得ф=0.58
σ=N/Aф=27.73×1000/(489×0.58)=97.77N/mm2
<f=215N/mm2
满足安全要求。
6、 施工要求
(1)梁、 柱支模前先设计模板拼装图。钢模工严格按图施工, 要求钢模排列有序, 凡不合模数的模板不得放在梁、 柱与板交接处, 对拉螺杆位置横平竖直。
(2)模板拆除现浇构件砼强度达到75%, 悬挑构件砼强度达到100%时(由试验室试块的7天强度报告确定)方可拆除底模板。
7、 模板要求及质量措施
(1)模板的安装必须保证结构的几何尺寸及轴线位置的准确。
(2)梁、 板跨度≥4m时(本工程大多数梁、 板跨度≥4m), 按跨度的2/1000起拱。
(3)砼浇筑前, 应检查承重架及加固支撑扣件是否拧紧, 拧紧螺栓的扭力矩控制在45N.m～60N.m之间。
(4)模板与砼接触面应刷隔离剂, 禁止用油质隔离剂, 并防止隔离剂污染钢筋及砼。
(5)柱、 梁接头处尽量使用标准钢模板, 不合模数的地方和异形部位用木模支设, 以保证接头处的几何尺寸。
(6)柱模板底部置于现浇板上, 支模前在模板处抹5cm宽水泥砂浆找平带, 防止砼浇筑时跑浆烂根。
(7)楼板底模下面垫通长木枋, 间距100mm, 竹胶板之间的拼缝用50mm宽胶带粘贴, 以防止砼漏浆, 形成小埂。
(8)模板支撑及拆除验收标准:
现浇结构模板安装的允许偏差及验收方法
项　　目
允许偏差( mm)
检验方法
轴线位置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线、 钢尺检查
截面内部尺寸
基础
±10
钢尺检查
柱、 墙、 板
+4,-5
钢尺检查
层高垂直度
6
经纬仪或吊线、 钢尺检查
相邻两板表面高低差
2
钢尺检查
表面平整度
5
2m靠尺和塞尺检查

底模拆除时的砼强度要求
结构类型
构件跨度( m)
达到设计的砼立方体抗压强度标准值的百分率( ％)
板
≤2
≥50
＞2, ≤8
≥75
＞8
≥100
梁
≤8
≥75
悬臂构件

≥100

朋城·金龙美景居住小区1#楼工程

模
板
施
工
专
项
技
术
施
工
方
案

成都恩德建筑工程公司第二项目部
二〇〇五年十月十四日

模板施工
专项技术施工方案

建设单位:

监理单位:

施工单位:
成都恩德建筑工程公司

编　　制:

审　　核:

批　　准:

时　　间:
10月14日
