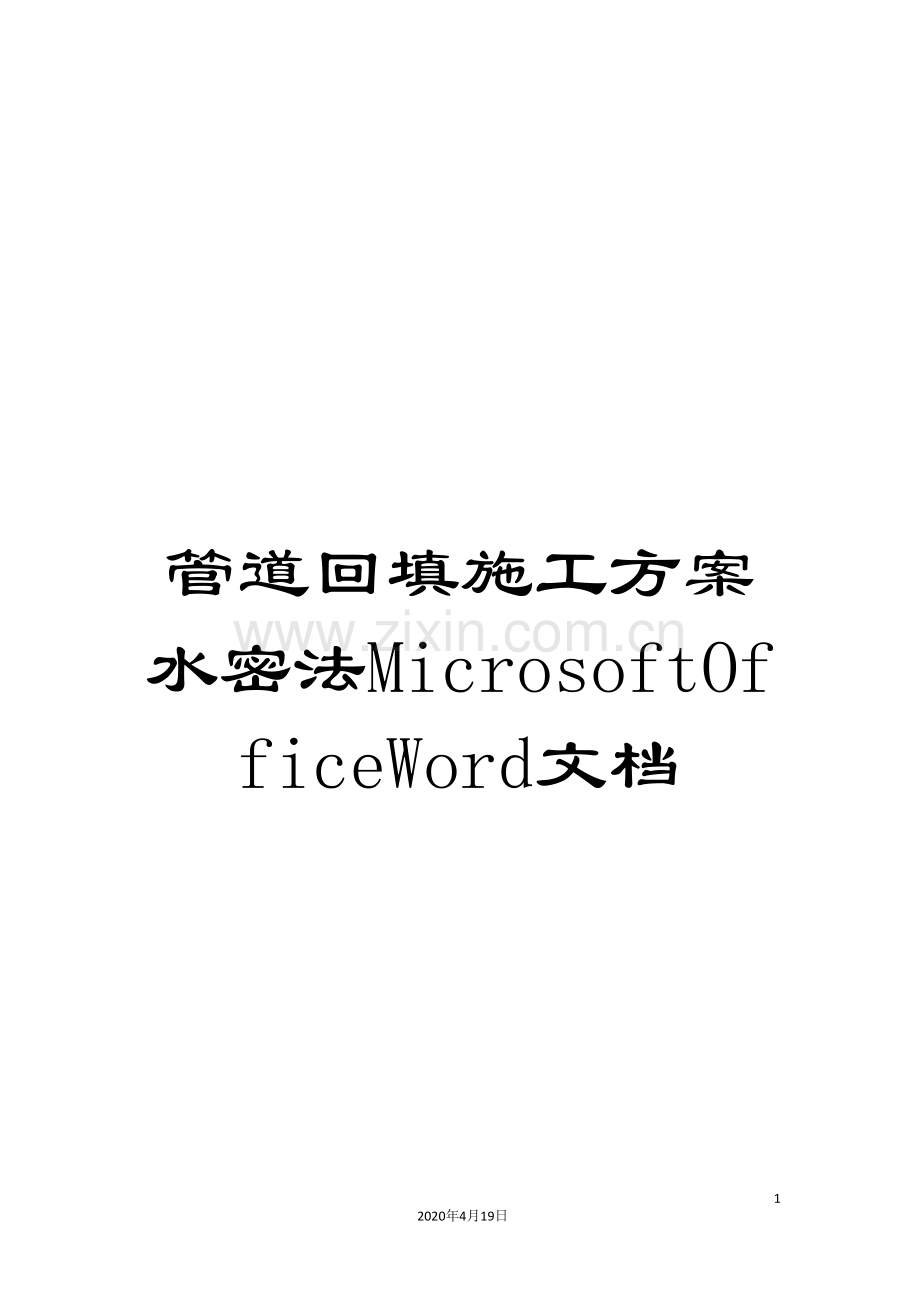

管道回填施工方案水密法MicrosoftOfficeWord文档.doc

管道回填施工方案水密法MicrosoftOfficeWord文档

8
2020年4月19日
文档仅供参考

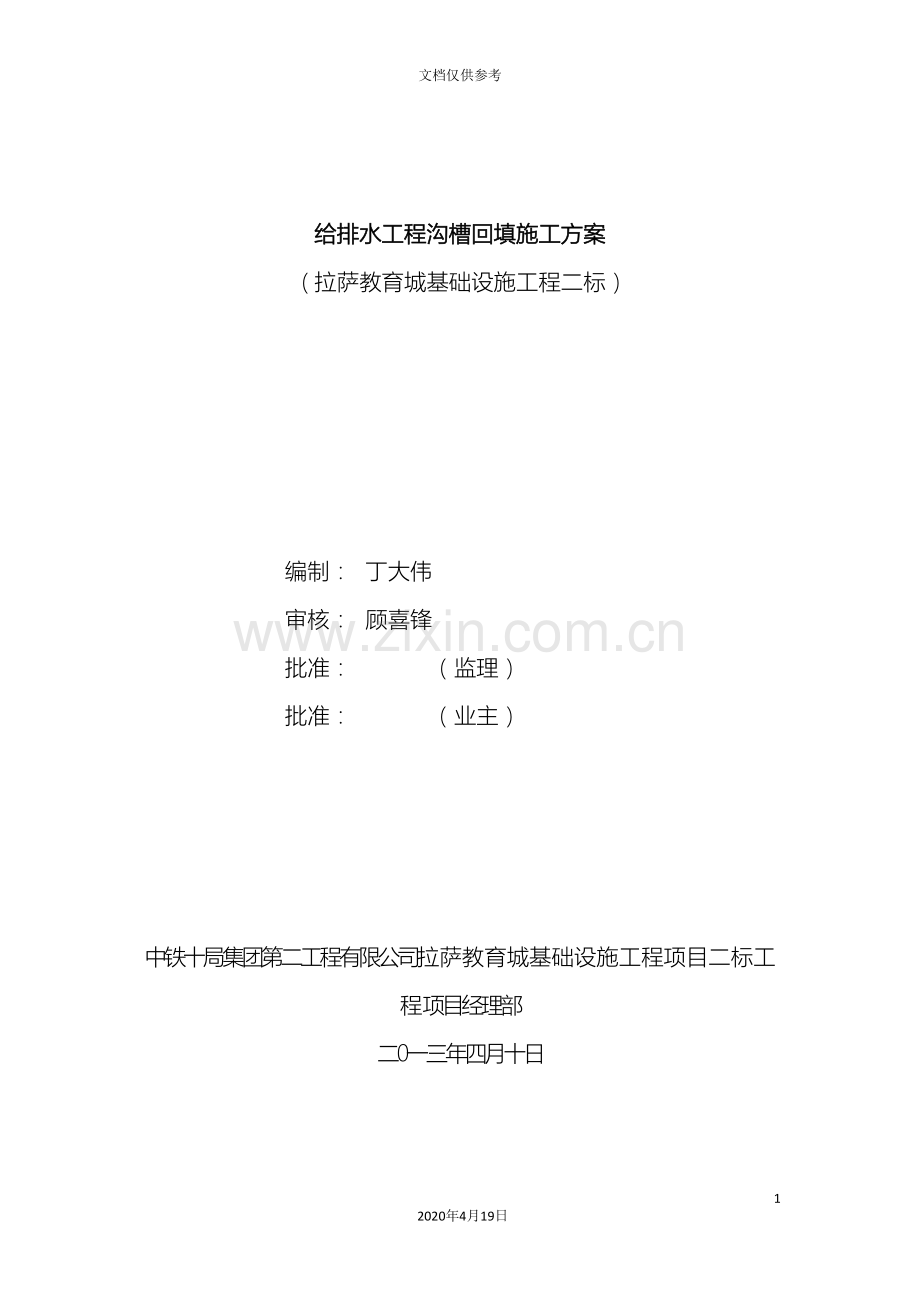

给排水工程沟槽回填施工方案
（拉萨教育城基础设施工程二标）

编制： 丁大伟
审核： 顾喜锋
批准： （监理）
批准： （业主）

中铁十局集团第二工程有限公司拉萨教育城基础设施工程项目二标工程项目经理部
二0一三年四月十日

给排水给工程管道回填施工技术方案
(水密法)
一、编制办法
1．1编制目的
本方案是对拉萨教育城基础设施工程二标（学海路、书山路、圣陶北路、圣陶南路、梅香路、规划路）给排水施工组织最后一道工序的构想和部署，体现了本项目对此工序的总构思和安排，是进行本分部工程工序的指导性文件。指导我项目科学管理,保质、保量、按期完成给排水工程施工任务。 
1.2主要编制依据及编制范围
1.2.1拉萨教育城基础设施工程二标工程施工图纸（学海路、书山路、圣陶北路、圣陶南路、梅香路、规划路）。
1.2.2国家及相关部委颁发的现行公路工程标准、施工技术规范、规程及质量检验评定标准。
《工程建设标准强制性条文（城市建设部分）建标（ ）
《公路工程质量检验评定标准》土建工程JTG F80/1-
《公路工程质量检验评定标准》JTG F80/1- 
《公路工程石料试验规程》JTJ054-94
《道路工程施工安全技术规程》JTJ076-95
《城市测量规范》CJJ8- 
《建筑机械使用安全技术规程》JGJ33- 
《施工现场临时用电安全技术规范》JGJ46- 
《建设工程施工现场供用电安全规范》GB50194-
《特种作业人员安全技术考核管理规则》GB5306-85
《市政排水管渠工程质量检验评定标准》CJJ3-90
《给水排水管道施工及验收规范》GB50268-
1.3编制原则
施工方案按照监理及业主、设计、质监站提出的要求，以实现本项目工程一流质量的原则编制，具体体现以下几个方面：
1.3.1采用我单位近年来在市政工程建设中使用的先进施工方案、工艺和设备。
1.3.2以树立优良工程为合格工程为标准，一定要在拉萨教育城基础设施工程施工中创一流水平。
1.3.3充分考虑各种不利于施工进度和质量的因素，在工期安排、人员设备配置、施工方案等方面综合考虑时留有余地。
二、工程概况
管道回填是特殊的分项工程，加强管道回填质量监控是保证工程质量，防止不均匀沉降的重要措施。拉萨教育城二标管道回填包括污水管道、雨水管道、给水管道，设计均采用级配良好的砂砾作为回填材料。
三、拟投入的机械组合及人员配置
1、 现场管理人员、施工人员配备表
序号
姓名
岗 位
数量
备注
1
顾喜锋
管道施工负责人
1

2、
田地
试验技术负责人
1

3、
吴培培
试验员
1

3、
刘光锋
测量工程师
1

4
郭浩然
测量技术员
1

5、
郭颖斌
质检工程师
1

6、
王露
安全员
1

7、
苗占会
施工员
1

8、
机械操作人员

8

2、主要机械配置表
序号
机械设备名称
型 号
性 能
数 量
备 注
1
压路机
龙工20T
良好
1

2
推土机
青海120
良好
1

3
自卸汽车
15t
良好
2

4
挖掘机
PC200
良好
1

5
铲车
龙工LG850
良好
1

6
插入式振捣棒
ZN-50
良好
6

7
水泵
ZB2.2
良好
2

四、施工工艺
1、 管道回填施工工艺流程图
测量画线
摊铺砂砾
夯实填层

基底清理并夯实

砂砾运输

压实度检测
不合格

合格
进入上一层填筑

2、 施工方法
2.1、测量放样：根据工程量及施工图纸计算出回填的尺寸，然后放样出回填砂砾的填筑范围。用记号笔在管道两侧及中间明显处按标尺刻度划一道横向刻度线并注明数值，由底至顶顺序而上，整米刻度则在旁边用红漆标注清晰。便于填筑时分层控制和检查。
2.2、管道设计回填料为砂砾，砂砾填筑范围：沟槽整个开挖段面。
2.3、先部分对称回填，并及时从管道轴线两侧同时夯实，回填逐层进行，不得损伤管道，
同一管道中有多排管道且基础高程不同时，先回填基础较低的沟槽，回填至较高基础底面高程后，管道之间的回填压实与管道侧壁之间的回填压实对称进行。
分段回填压实时，相邻段的接茬呈台阶形，不得漏夯，接口工作坑回填时底部凹坑应先回填压实至管底，然后与沟槽同步回填。
2.4、管道回填采用水密法施工，即将回填现场的砂砾采用人工配合机械进行摊铺。每完成一次填筑并验收合格后方可进行下一次填筑。
2.5、回填摊铺到要求高度后，在已填好段落灌入水，2-3小时后用人工手扶小型压路机进行压实，直到达到压实要求。压实方向应与基坑底横坡度顺坡排水方向一致，由高向低移动。
2.6回填筑至管道1/2高度和超过管顶50cm时，分别与质监站相关部门联系进行压实度检测；
2.7、井室、雨水口及其它附属构筑物的基坑，应与管道沟槽回填同步进行，不便同时进行时，应留台阶接茬。
3、质量控制与检验标准
3.1、管道回填材料为砂砾，最大粒径不大于15mm，塑性指数不大于7 。在施工前应按规定做相关试验，确保合格后方能使用。
3.2、砂砾填层应分层压实，在下层捣实并检验合格后才可进行上一层施工。
3.3、水密加振捣法回填工艺检测方法：使用轻型触探仪检查密实度，并与灌砂法进行对比试验，判定压实质量。
3.4质量验收标准
(1)回填材料应符合设计要求(主控项目)
检查方法：观察；检查试验报告
检查数量：相同回填材料，每铺筑1000m2,取样一次，做两组测试。
(2)沟槽回填应密实(主控项目)
检查方法：观察，检查施工记录。
(3)刚性管道的变形率不得超过3%，管壁不得出现纵向隆起、环向扁平和其它变形情况(主控项目)
检查方法：观察，用钢尺直接量测。
检查数量：试验段不少于3处，每100m正常作业段(取起点、中间点、终点各一处)，每处平行测量3个断面，取平均值。
五、施工注意事项
1、管道回填：应在管道砼达到设计强度且闭水试验、压力试验合格后方可进行。
2、施工过程中应严格控制管道回填的速率，确保不发生管道推移。
3、填层范围不得留有脚手眼和孔洞。在边缘和转角处均应更加夯实密实。
4、进行管道回填之前，必须报总监办、请业主标段负责人，三方一同到现场进行验收。验收的内容包括管道基底清理情况、管道回填底面的标高、宽度、长度、管道分层填筑标识、回填原材料是否合格等。
5、每回填一层，必须报请监理、业主标段负责人，三方一同到现场进行抽查和验收一次。
六、质量保证措施
1、管道回填应严格按照图纸、施工规范及监理、业主有关文件进行施工。应严格控制管道回填材料，保证填料的质量。
2、管道回填前一天应通知监理，并由监理工程师通知业主标段负责人。填筑时，施工方必须有施工员、质检员、试验员、和有关管理人员在场负责。必须经现场监理员检查回填材料及松铺厚度和压实工艺合格后方可施工。
3、加强对回填范围、填筑层数、松铺厚度及角落部位压实度的控制力度。
4、对于管道沟槽有不良地质的地段应报监理指准，待根据实际情况采取措施处理再进行回填。
5、管道回填的实际检测数据应记录在原始记录本上，回填过程要保存工程照片，作为交验和计量的依据。
七、安全保证措施
1、设立专职安全员并建立旁站制度，及时纠正和消除施工中出现的不安全苗头。
2、工地设立明显的安全警示牌和安全注意事项宣传栏。
3、各类机械设备操作人员必须持证上岗，无证人员或非本机人员不得上机操作。
八、环境保护措施
1、在机械化施工过程中，要尽量减少噪音、废气、废水及尘埃等的污染，运转中尘埃过大时要及时洒水。
2、对管道回填范围的废料，要运至指定的地点进行废弃。
3、管道回填的废水应先设置沉砂池，待沉淀后方可排放。
4、清理施工机械、设备及机械的废水、废油等有害物质以及生活污水，不得直接排放与河流、池塘或其它水域中。也不得倾泻于饮用水源附近的土地上，以防污染水源和土壤。
