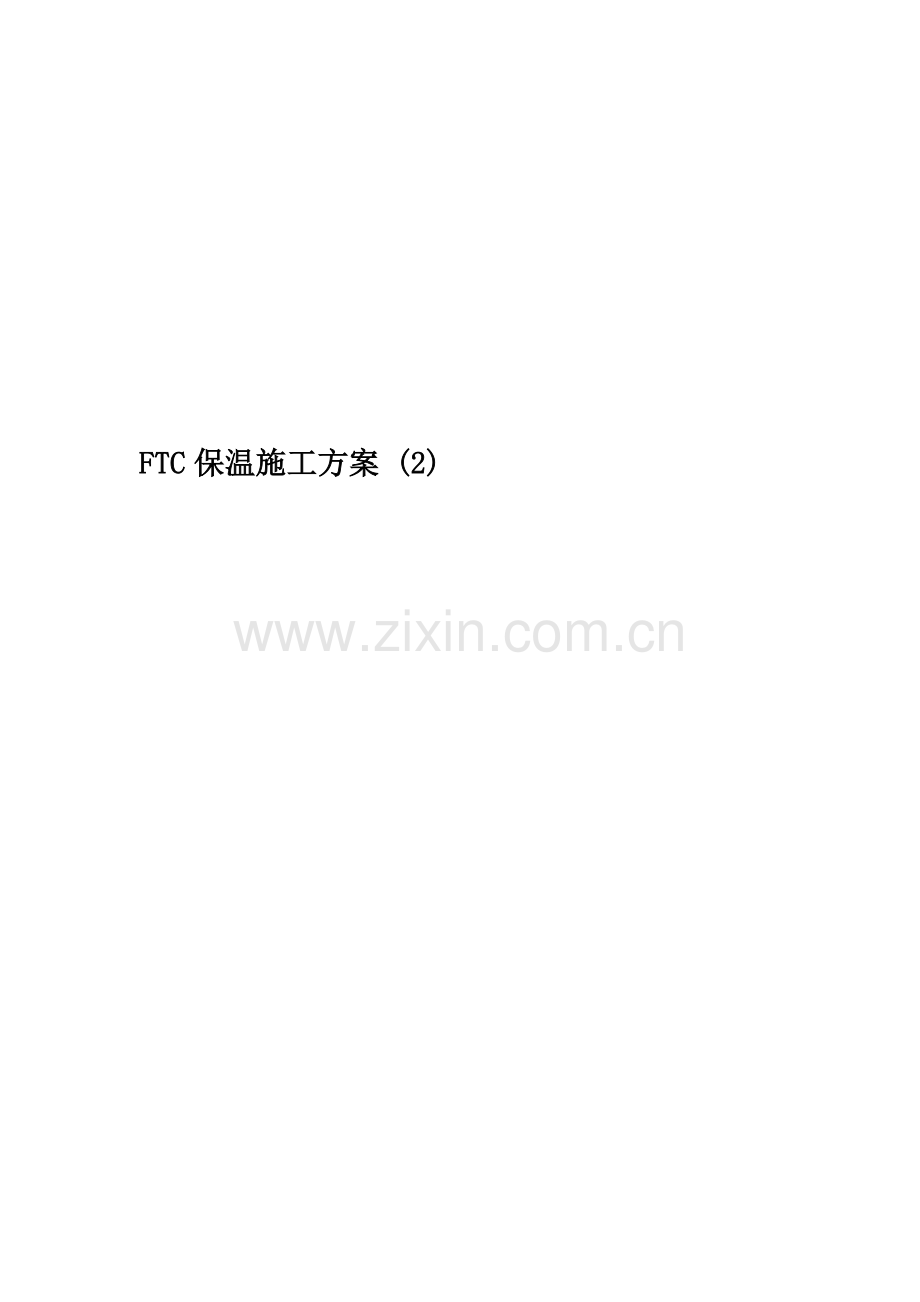

FTC保温施工方案-(2).doc

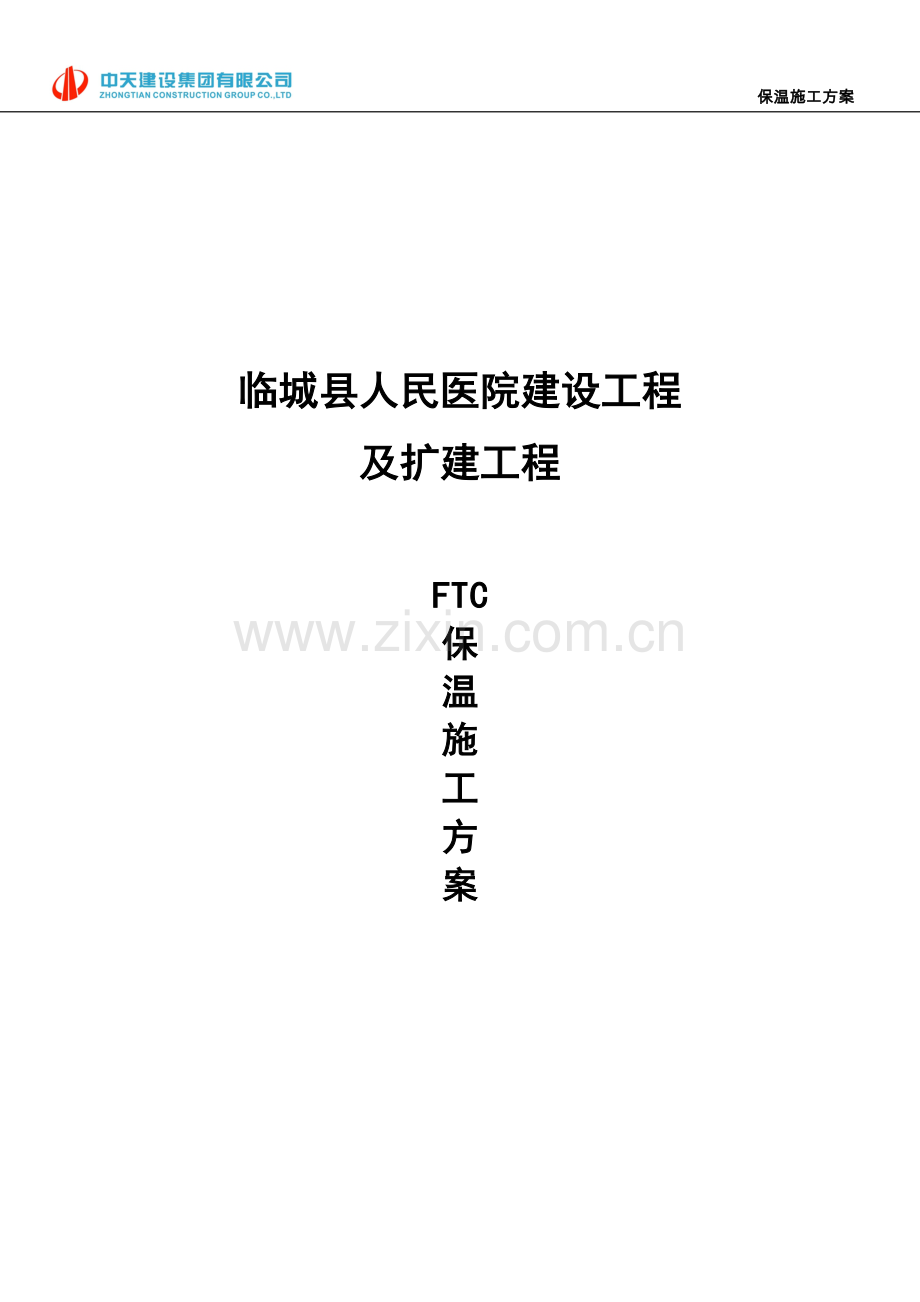

FTC保温施工方案 (2) 保温施工方案临城县人民医院建设工程及扩建工程FTC保温施工方案2014年6月一、 编制依据1、本项目施工图纸2、居住建筑节能构造J08J1103、外墙外保温工程技术规程JGJ144-20084、建筑节能工程施工质量验收规范GB 50411-20075、建筑工程施工质量验收统一标准GB50300-20136、公共建筑节能构造J09J117二、 工程概况工程名称：临城县人民医院建设工程及扩建工程建设单位：临城县人民医院监理单位：河北中基华工程项目管理有限公司设计单位：河北金石建筑设计有限公司施工单位：中天建设集团有限公司项目概况：本项目位于临城大道南侧友谊大街东侧，由病房楼和医技楼组成。病房楼为高层，地上16层地下一层，建筑高度69.35m，建筑面积24054.78。医技楼为四层，建筑高度为18.4m，建筑面积9787.42。保温设计概况：本项目采用FTC自调温相变材料，FTC保温材料是新型的无机保温蓄能节能材料，简称FTC，达到A级防火保温材料，外观成粉末纤维散状，不结块，现场直接加水搅拌成膏状体，抹于墙体表面上密封整体，随物成型。其独特的物化性能非常稳定，是有机保温材料无法比拟的。该保温材料用于墙体保温，不但大大提高墙体的保温阻热性能，施工程序同常规泥工抹水泥沙浆工法一样方便快捷。利用特殊相变材料不同温度相变点的储能机理，突破了传统保温材料的单一热阻性，兼有热熔和热阻性的双项功能。然后将这些骨料掺入到相应的保温胶粉料当中，组成FTC保温浆料，涂抹施工到保温墙面，形成保温层，从而以实现一定范围内的调温。根据设计要求，保温部位主要在外墙、屋面、非采暖空调房间与采暖空调房间的隔墙、楼板。具体见下表：项目做法说明用量外墙东40厚FTC自调温相变材料保温系统300kg/m南35厚FTC自调温相变材料保温系统300kg/m西40厚FTC自调温相变材料保温系统300kg/m北35厚FTC自调温相变材料保温系统300kg/m屋面45厚FTC自调温相变材料保温系统300kg/m非采暖空调房间与采暖空调房间隔墙20厚FTC自调温相变材料保温系统300kg/m楼板15厚FTC自调温相变材料保温系统300kg/m三、 施工准备1）、技术准备1.1、施工人员、技术人员应认真熟悉图纸、相关国家和地方规范、图集及保温施工工艺，由总包单位按照中天的要求做技术交底。1.2、施工前认真查阅施工图纸，在图纸会审的基础上争取将施工中可能碰到的难题在施工前解决。提前分析确定施工中的难点及需要着重注意的部分，做到目标明确，重点突出。1.3、施工前工长应对操作人员进行技术交底及安全交底，并做好进场三级教育。2）、机具准备2.1、垂直运输机械，水平运输车、大型搅拌机、手提搅拌器、电锤等。2.2、常用抹灰工具及抹灰的专用检测工具、放线钢丝、水桶、剪子、滚刷、铁锨、扫帚、手锤、凿子、壁纸刀、螺丝刀、托线板、方尺、靠尺、塞尺、钢尺等。2.3、材料计划表材料名称数量备注FTC保温材料3200M不同材料交界处采用镀锌铁丝网镀锌钢丝网8000固定件5万个耐碱网格布85002.4、劳动力计划本工程FTC外墙保温工程量较大，且涉及范围较广，针对该情况，专项分包队伍在劳动力计划上必须做充分安排，完成外墙FTC保温施工。四、 施工工艺1、工艺流程大角钢丝，贴饼 基底处理，喷浆、找平 分层抹FTC保温材料2024厚 固定钢丝网 分层抹FTC保温材料至设计厚度 压耐碱网格布 抹抗裂砂浆。2、施工条件按照图纸、技术资料、方案、交底、施工合同及相关法律规范、技术规程及其他文件执行施工，进场人员做好相关劳务及安全资料、进场教育、技术交底后方可上岗。外架施工注意施工安全，施工时必须正确佩带安全带。如遇5级及以上风力天气时，雨天、大雾天等恶劣极端天气时不可施工。找平时遇到局部低洼处应采用水泥砂浆补平，局部找平厚度超过30厚，应附加强铁丝网一道，如遇不满足设计厚度高出设计要求厚度处用画笔做明显记号并及时通知项目经理部，由项目部负责凿除，施工单位及时检查凿除情况。确保墙面基地平整、垂直，阴阳角方正、上下顺通。五、 施工要点1、基地处理 保温施工前应先做好墙面基地处理，清理墙面残留的杂物、浮尘及空鼓层，采用建筑胶水做界面喷浆基地处理，两种不同材料交界处采用铁丝网搭接，每边搭接宽度不宜小于150mm。并对局部墙面不平整处做处理措施，低洼修补找平，超高处凿除。2、阴阳角、贴饼保温工作施工前必须先找好方正，垂直，平整，圆弧定位。既要保证水平、垂直外观，还要保证保温层厚度满足设计要求，在顶部阴阳角部位固定钢丝，挂垂直，根据控制线定位钢丝，钢丝宜采用直径为4的钢丝线。定位应由保温施工负责人邀请项目部质量负责人共同定位。根据定位钢丝线做垂直方向护角筋和灰饼，水平方向应依照定位完成的垂直钢丝线拉横向灰饼定位线，灰饼厚度预留耐碱网格布及抗裂砂浆厚度。灰饼最大间距不宜大于1.5m。所有阴阳角，外窗，洞口必须保证方正。3、分层施工FTC保温保温施工前应设专人进行保温浆料搅拌，按水与材料1:1.5（重量比）搅拌均匀，成膏糊状状，并具有一定的黏度，保温浆料必须在4小时内用完。保温层应分层施工，施工前应保证墙面整洁，无浮尘，无杂物、无空鼓，保证墙面湿润，每次抹灰厚度不宜大于12mm。每遍完成时间不宜过短，必须在上次保温浆料强度达到50%时方可施工下次保温涂抹。施工时应随抹随压，保证保温层的密实度，用刮尺刮平找直，用抹板挫毛磨平。每道保温工序施工完成后需申报项目部质量管理人员检查验收，检查垂直度、平整度、阴阳角是否方正，窗洞四周是否符呵呵要求，钢丝网铺贴是否规范、固定锚栓间距等项目检查（注意：每道工序检查完成后，必须向资料员汇报，需申报临城县质监站隐蔽验收），发现问题及时整改。4、固定钢丝网根据灰饼及阴阳角冲筋分层施工至2024厚时，申报监理、质监站做隐蔽工程验收合格后方可进行固定钢丝网的施工。在墙身阴阳角处必须从两边墙身双向绕角且相互搭接，搭接宽度不宜小于200mm。大面墙固定时应沿长度方向绷直崩平，网与网搭接不宜小于50mm且应采用镀锌扎丝将相邻搭接网片绑扎平整牢靠。钢丝网裁剪时不得将网折成死折，在铺贴过程中不得形成网兜、褶皱、翘边等不平整现象。采用钢丝网固定件，按水平450mm，垂直500mm梅花形布置，阴阳角部位距离阴阳角不得大于200mm（如下图）将钢丝网固定在首层保温面上。固定件固定操作时，先按照按照方案要求定位锚栓位置，采用冲击钻钻孔要求钻孔深度需进入基层墙体40mm，采用螺丝刀将锚栓充分拧紧，保证膨胀钉尾部膨胀与基地墙体充分咬茬。确保锚栓与墙体可靠连接。5、再次分层施工FTC保温材料在钢丝网固定完成且通过监理质监站验收合格后，方可进行网外保温层施工，按照首层施工的质量要求将本次保温施工至设计厚度。施工时注意浆料必须饱满覆盖钢丝网，与首层保温完全粘结，不可有空鼓现象。6、面层施工在FTC保温完成至设计厚度后，表面压光拉平。收光时将玻璃纤维耐碱网格布直接抹压在保温材料表面。网格布顺序搭接铺贴，阴阳角双向绕角搭接。搭接宽度不宜小于50mm。外批抗裂砂浆罩面。六、 节点处理1、 所有外窗均有附框，窗上侧及竖向两侧保温完成面宜低于付款12mm、窗下侧宜低于附框3mm。病房楼12层外墙石材窗四周应预留30mm。医技楼北立面铝板外包，预留时应考虑铝板作业面。 附框 R=20圆弧 窗下口节点做法 窗上口节点做法鹰嘴反坡及滴水线2、窗洞口及其他洞口四周防开裂加强措施，所有洞口四中均需按照方案要求大面做法及阳角包边外还需设置加强带，加强带长度不小于300mm，宽度不小于200mm，抗裂砂浆罩面前加强完成。具体参见下图3、 阴阳角处钢丝网包边搭接做法示意图参见下图 阴角钢丝网搭接做法 阳角钢丝网搭接做法七、 质量控制 依照建筑节能工程相关规程、规范、标准，中天建设集团质量标准化强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。为完成好本工程的FTC保温建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：1、建筑节能材料的检验A、原材料须有材料检验报告及出厂合格证。B、材料进场使用前必须经复试合格后方能使用。2、制定相应技术措施，作好工序过程控制。A、施工前应做好图纸审查工作，将技术关口前移。施工前认真编好技术交底。B、施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。 C、做好技术复测及资料整理工作,主要工程原材料及施工过程操作要留有痕迹,具有可追溯性。 D、对关键部位及特殊工序做到责任到人，主要从“人、机、料、法、环”五个方面进行控制。3.做好各专业接口及预留预埋的专业检查。A严格控制外保温浆料配比，实行专人搅拌，以避免出现保温浆料坍落B保温层厚度：墙体不平整容易造成外保温层厚度不够，无法满足设计要求，针对此问题在施工时对墙体进行整平，对超高部分凿除，超低部分进行修补，然后抹建筑胶水泥砂浆找平层使墙体满足外保温施工要求及保证设计外保温层厚度。 C操作时间：每层施工间隔时间过短容易造成保温层的整体收缩产生裂缝，出现质量问题，针对此问题在施工时将每层时间间隔定为24小时，保证每层施工质量。D钢丝网与固定件的安装：钢丝网挂设按规范进行挂设安装，细部节点部位必须挂设到位，锚钉的锚入深度必须按企业标准进行安装，避免出现钢丝网挂设不牢固，锚固件不按规范及标准要求安装项目部质量检查人员要把此项目检查作为重重之重。E对于外保温的各种问题，实行自检、互检、交接检制度，每层检查、每层验收制度。自检：班组长与施工人员对每层施工的部位实行自行检查。互检：不同班组施工人员施工时对施工的部位实行针对性检查。交接检：由班组长负责在进行下道工序施工时对上层施工部位进行针对检查。F交底制度 施工前对施工人员进行安全、技术方案交底。G验收制度 针对本工程外保温施工，基层的处理、灰饼、阴阳角钢丝线，保温层的涂抹、钢丝网的挂设、锚固件的安装、网格布的挂设、阴阳角网布包角及搭接、洞口四周加强措施、窗洞四周方正、线条鹰嘴及滴水线、下口R圆角及泛水坡、罩面平整度垂直度对每个施工工序分别进行验收，并形成验收资料。八、 安全管理1、 安全保障体系 建立安全保障体系，切实落实安全生产责任制，项目经理为第一责任人，管生产的施工负责人必须管安全生产，设专职安全检查工程师、安全检查员，做到分工明确责任到人。2、 安全保证措施 进入现场后必须戴好安全帽。在外架脚手板上施工时，应先试验其牢固程序，从靠近墙的一侧通过。2人以上共同操作时应协调一致，互相合作。在使用工具前，检查其安全性能是否完好，不具备完好标准的工具严禁使用。工地内架设的电线，必须征得安全员的同意，并符合用电规章制度。 安全为了生产，生产必须安全，凡参加施工人员，要熟悉本工种安全技术规程，在操作中，应坚守工作岗位，严禁酒后操作。进入施工现场，必须戴安全帽，禁止穿拖鞋。高空作业必须系好安全带。不得擅自拆动施工现场脚手架、防护设施、安全标志和警示牌。 施工现场严禁吸烟以防火灾发生。施工现场严禁戏耍打闹，以防碰撞现象发生。高空作业人员衣着要灵便，所放材料要摆放平稳，工具要随手放入工具袋内，上下传递物件禁止抛掷。所有人员应牢固树立安全第一的思想，遵守安全技术操作规程。对于不听从指挥，盲目操作，违章作业，安全人员有权停止其工作。九、 文明施工1、在工作现场，全体工作人员必须戴安全帽。 2、任何人不得随地大小便，不得在墙上及建筑物内写画。 3、工作时间禁止喝酒，施工现场及公共场所严禁吸烟。4、施工现场物品要摆放有序，不得乱放。5、不得任意向下扔掷物品，严防物品伤人。6、废弃物品统一收集，统一处理，做好落手清工作，质量员、安全员要把此项目作为重点管理，要保持作业面卫生。7、工作现场严格执行防火、消防制度，严防火灾发生。8、工作现场严格执行安全制度、安全技术操作规程，杜绝人身事故发生。9、 注意用电安全，防止触电事故发生。十、 成品保护措施1、对已完成的成品可采用封闭、隔离或看护等措施进行保护。 2、对建筑物的出人口处做好的保温完成面，应及时采取保护措施，避免损坏棱角。3、对施工时粘在门、窗框及其他部位或墙面上的砂浆要及时清理干净，对铝合金门窗膜造成损坏的要及时补粘好护膜，以防损伤、污染。4、在抹FTC外墙保温时对预埋件、线槽、盒、预留孔洞应采取保护措施，防止施工时掉入灰浆造成堵塞。
