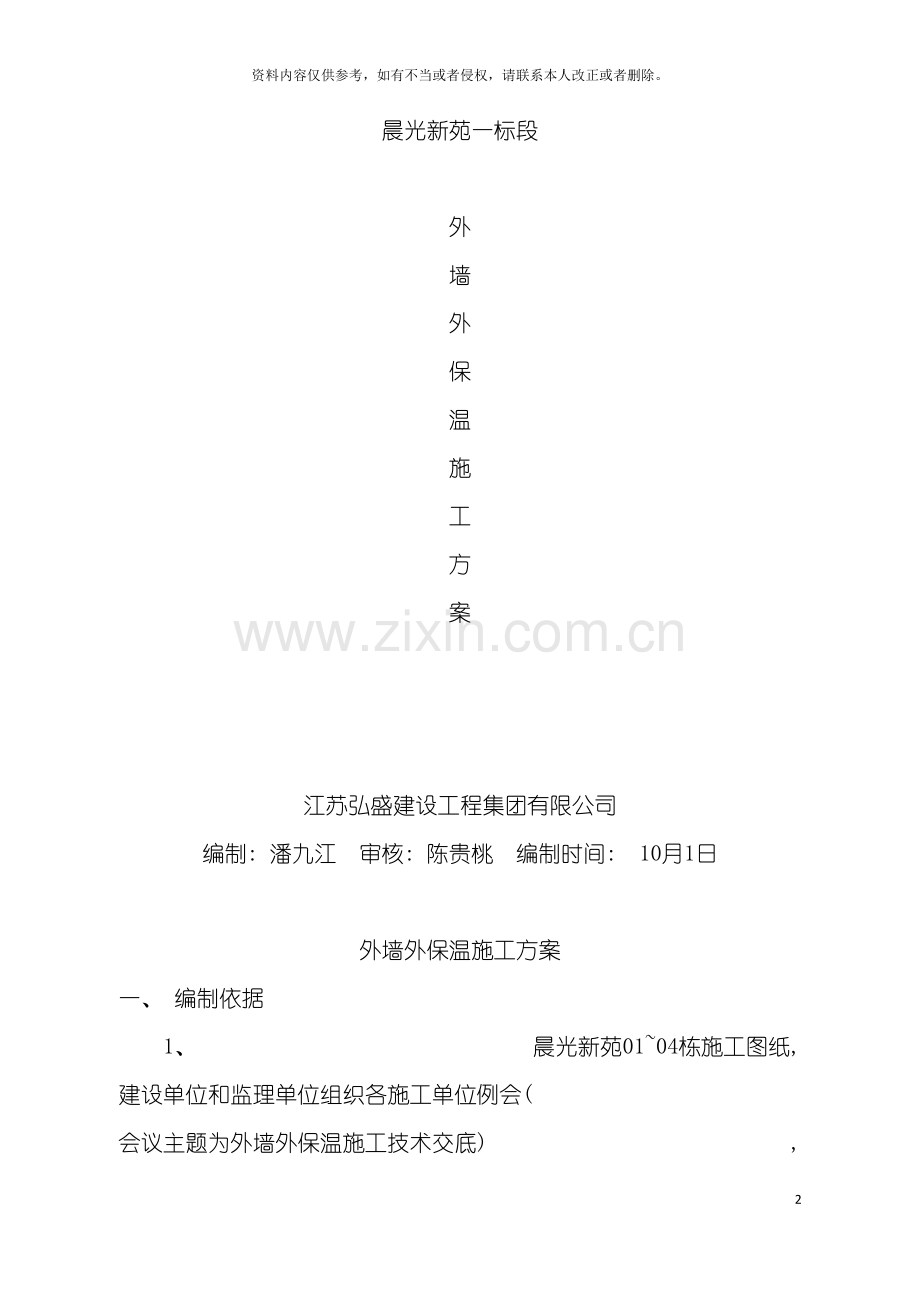

晨光新苑外墙外保温施工方案9资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。晨光新苑一标段外墙外保温施工方案江苏弘盛建设工程集团有限公司编制: 潘九江 审核: 陈贵桃 编制时间: 10月1日外墙外保温施工方案一、 编制依据1、 晨光新苑0104栋施工图纸, 建设单位和监理单位组织各施工单位例会( 会议主题为外墙外保温施工技术交底) , 以及由南京臣功节能材料有限公司提供的R.E-外墙外保温施工方案。2、 国家现行建筑安装工程建筑设计规范, 建筑安装工程和验收规范、 建筑工程施工质量验收标准。3、 江苏省地方标准和技术操作规程。4、 国家推行的新技术、 新工艺、 新材料的应用。5、 建设部、 江苏省、 南京市建筑标准施工现场、 文明卫生、 安全防护管理规定。二、 编制参考江苏省工程建设推荐性技术规程民用建筑外保温R.E复合保温材料技术规程。三、 基层处理1、 基层为砖墙: 将墙面上残余砂浆、 污垢、 灰层清理干净, 在抹灰前一天浇水预湿, 对凹处较大的地方采用13的砂浆的进行补平并养护; 抹灰时再提前一小时浇水润湿, 以满足施工要求。2、 基层为砼墙: 用10%火碱除去表面油污, 再用清水将碱液冲洗干净后凉干。在进行界面处理前将墙面浇水润湿。界面处理方法: 将界面处理剂用铁抹子均匀涂在基层上( 不流淌为宜) , 随即抹保温材料。3、 根据设计厚度做好保温材料灰饼( 灰饼用保温砂浆做) 。4、 抹灰前应检查门窗框位置是否正确, 与墙连接要牢固, 缝隙处应按图纸及规范要求塞缝严密, 并经隐蔽验收合格; 5、 檐口、 窗台、 窗楣、 雨蓬、 阳台、 压顶以及突出墙面部位, 顶面应用水泥砂浆做出坡度, 下面做滴水线。四、 机械与工具准备1、 强制式搅拌机, 电锤等; 2、 一般工具: 托灰板、 木抹子、 靠尺板、 阳角抹子、 阴角抹子、 托线板、 手推车、 铁锹等; 五、 材料准备1、 砂: 抹灰用的砂子应过筛, 不得含有杂物, 抹灰底、 采用中粗砂, 砂的含泥量必须小于5%。2、 水泥: 水泥采用PO.32.5普通硅酸盐水泥, 并按标准进行取样试验, 合格后使用。3、 R.E-外墙外保温材料: 进场使用前对材料进行取样检测, 合格后再使用。4、 丙烯纤维: 根据出厂检测报告及产品使用说明进行使用。5、 界面剂: 按照使用说明进行使用。6、 热镀钢丝网、 塑料膨胀管螺栓。六、 材料配制1、 严格控制保温材料、 防裂抗渗砂浆的水灰比、 稠度。R.E-型水灰比为0.851, 稠度控制在57cm。防裂抗渗砂浆水灰比为0.751, 稠度控制在68cm。保温砂浆现场加水搅拌, 不需添加其它材料, 搅拌时间不低于6分钟。2、 防裂抗渗砂浆的配合比: 涂料面层不得小于13, 面砖饰面不得小于12( 均为重量比, 防裂抗渗剂中粗砂) 。先放水, 然后投中粗砂, 最后投放防裂抗渗剂。搅拌时间不低于6分钟。七、 工艺操作施工前应按照施工图要求进行详细的技术交底, 对工艺的重点必须进行认真检查, 合格后方可进行下道工序施工。抹灰前应具备以下条件: 1、 不同材料结构间应先铺钉金属网, 并绷紧牢固, 金属网与各基体的搭接宽度不小于15cm。2、 灰前应先找方, 挂垂直, 并进行贴饼冲筋。3、 按图纸要求, 制定施工方案、 施工顺序。4、 抹灰前基层平整, 并提前一天浇水湿润, 抹灰前一小时在浇水湿润; 5、 对砼表面抹灰前应用界面剂处理砼表面。八、 施工程序A、 施工顺序: 本工程外墙为面砖饰面, 外墙外保温施工一般按下列程序进行: 门窗框四周堵缝墙面清理吊垂线、 套方、 抹灰饼、 冲筋弹保温层控制线浇水预湿涂界面处理剂随即抹第一遍保温材料浇水养护抹第二遍保温材料检验平整度、 垂直度、 厚度浇水养护钻孔并安装锚固件铺设热镀锌钢丝网抹第一遍防裂抗渗砂浆浇水养护抹第二遍防裂抗渗砂浆浇水养护验收弹墙面砖线粘贴饰面砖。B、 抹灰操作要点: 1、 施工过程中严格控制好砂浆的配合比, 砂浆在使用时不得超过4小时、 保温砂浆不得超过3小时, 落地灰在清除杂硬块后按1: 4与新料掺合利用、 防裂抗渗砂浆停放不得超过3小时且落地灰不得回收利用。2、 施工过程中分层操作: 第一、 二层合计为1.52.0cm( 东南西立面厚度为1.5cm, 北立面厚度为2.0cm) 保温砂浆层、 第三层为1.0cm 厚12防裂抗渗砂浆( 居中铺设热镀锌钢丝网) 、 第四层为面砖层。3、 基层需适当湿润, 但不宜过湿, 因为保温砂浆有良好的吸水性。4、 每层抹灰厚度一般控制在0.71cm, 层与层之间抹灰间隔以底层灰达到67成干。5、 抹保温砂浆时, 用抹子压实搓毛后, 用刮尺刮面, 不平处补抹保温砂浆直至平整为止。6、 在保温层施工的同时应在门窗洞口周边外墙抹保温材料层, 并在檐口、 窗台、 雨棚、 阳台、 压顶以及突出墙面的部位顶面用水泥砂浆做出坡度, 下面应做滴水线。7、 在R.E-保温砂浆层外满铺钢网, 丝径不小于0.5mm,不大于1mm; 孔径不小于12mm12mm, 不大于15mm15mm的热镀锌钢丝网一道。用塑料管膨胀螺栓加垫片固定。固定面取任一900mm900mm的正方形的4个顶点和一个中心点各设膨胀螺栓锚固件一只( 详附图) 。锚固件宜采用直径不小于5mm的膨胀螺栓, 锚固件与基层的深度不小于25mm, 单个螺栓抗拉承载力不应小于0.5KN。8、 钢丝网固定后, 先用防裂抗渗砂浆刮糙35mm, 使钢丝网压入其中, 固化后再抹45mm, 确保钢丝网在防裂抗渗砂浆层中间位置。9、 防裂抗渗砂浆抹灰层必须在保温层充分凝固后进行, 一般在7d后或用手按不动表面的情况下进行。施工前一天浇水湿润, 抹灰前1h再浇一次。防裂抗渗砂浆面层粉刷好, 等表面稍干后, 用大杠刮平, 检查平整度、 垂直度, 用木抹子拉毛, 待防裂抗渗砂浆达到一定强度后, 方可进行弹线贴面砖。10、 保温层施工结束后及时做好浇水养护, 以保证保温层的强度。全湿养护不少于7天。九、 质量要求外墙保温层、 防裂抗渗砂浆面层允许偏差项次项 目允许偏差mm验收方法保温层抹面层1表面平整度43用2M靠尺和楔形塞尺检查2阴、 阳角垂直43用2M托线板检查3立面垂直43用2M托线板检查4阴、 阳角方正43用20M方尺和楔形塞尺检查5分格条( 缝) 平直/3用拉5M小线和尺量检查6保温层厚度按设计厚度不应有负偏差用棒针插入和尺量检查7立面全高垂直层高5m8经纬仪、 拉线、 钢尺5m10建筑总高度H( mm) H/1000, 而且30拉线5M线( 不足5M时拉通线) 、 钢尺十、 质量通病防治措施1、 基体表面粉刷前必须清理干净; 砼表面必须进行界面处理。2、 抹灰前基体浇水不透, 保温砂浆中的水份很快被基体吸收, 使保温砂浆中的水泥等未充分水化生成水泥石, 影响其粘结力, 因而粉刷前基体浇水润湿很重要。3、 严格控制材料的搅拌时间, 保温材料以及防裂面层内部添加了抗裂钎维, 如搅拌不均匀, 抗裂钎维的作用将大大降低。4、 保温层粉刷结束稍干后, 聚苯乙烯颗粒将会浮到表面, 一定要用铁抹子提浆、 压实, 提高保温层表面强度, 从而增强粉刷层之间的粘结力。5、 控制好保温层与防裂抗渗砂浆的间隔时间。因两种材料的收缩率不一致, 因此必须等保温层充分固化后, 方可粉刷防裂抗渗砂浆。6、 防裂抗渗砂浆表面不需收光, 只需细毛化处理。细毛化处理将会提高面层表面防裂抗渗效果( 因为表面收光, 将会改变砂浆本身的配比均匀, 水泥浆集中在面层表面, 容易造成面层表面强度过高, 收缩率过大, 易造成裂缝、 龟裂) 。江苏弘盛集团 -9-18
