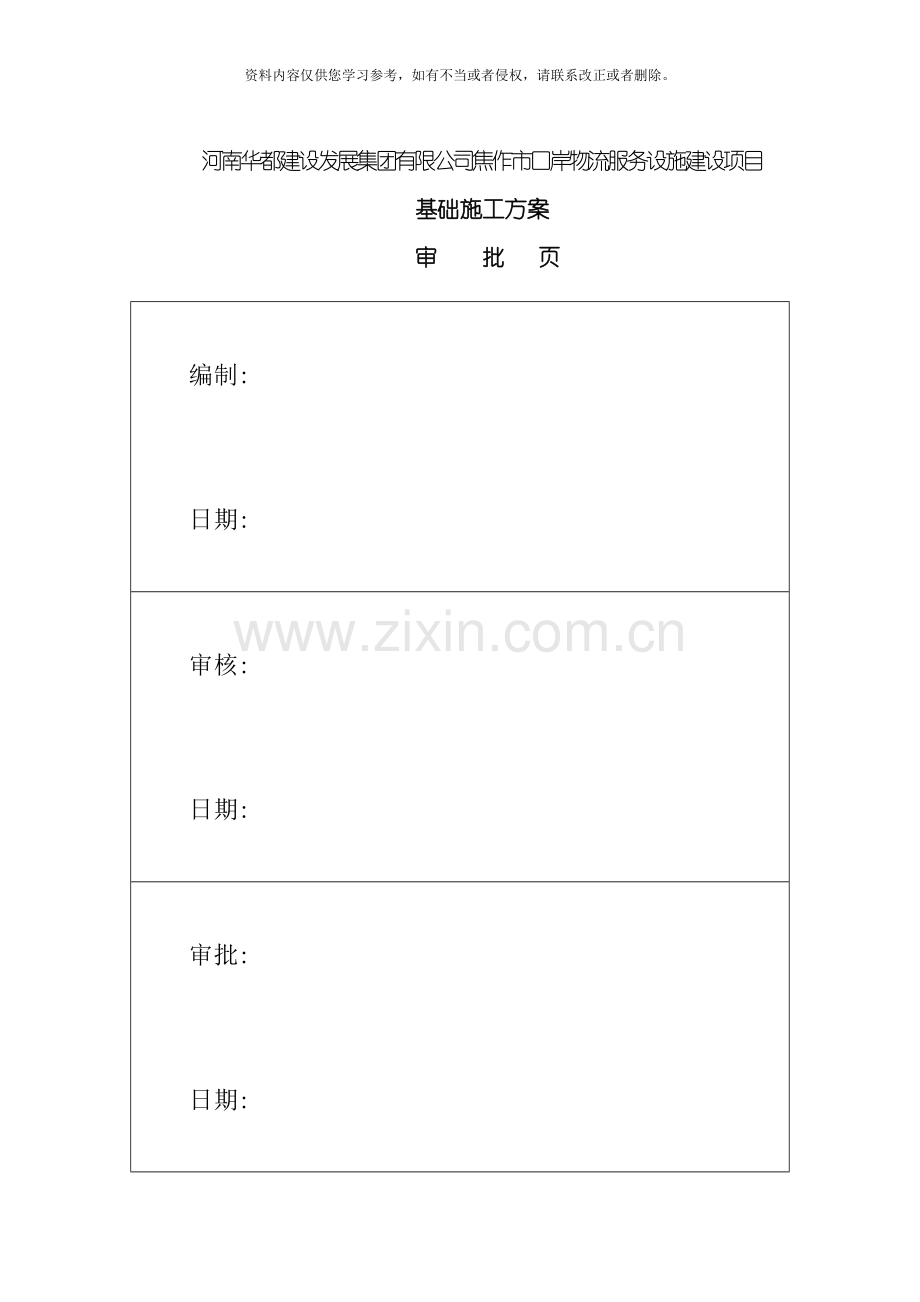

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。基础施工方案编制: 河南华都建设发展集团有限公司 焦作市口岸物流服务设施建设项目 二0一一年五月十一日河南华都建设发展集团有限公司焦作市口岸物流服务设施建设项目 基础施工方案审 批 页编制: 日期: 审核: 日期: 审批: 日期: 目 录一、 图纸情况4二、 施工部署4三、 施工准备5四、 施工方法6五、 砼的质量缺陷检查与验收10七、 质量保证措施12八、 安全注意事项12九、 泵管接长注意事项12十、 应注意的质量问题12十一、 安全保证措施13基础砼施工方案一、 图纸情况本项目位于焦作市人民路东段, 北临恩达路, 东临规划建设中的焦作市检察院, 西临翁涧河, 南临人民路。建设综合楼一栋, 框架结构, 建筑层数地下一层, 地上九层; 地上建筑面积约11900平方米, 地下建筑面积约1877平方米( 其中人防工程约1527.9平方米) 。地下室平时为设备间、 工具间, 战时为核六常六二等人员隐蔽工程。地上五层为办公室, 六七层为宿舍区, 七九层为客房区。建筑结构安全等级为2级, 防火分类1类, 耐火等级1级, 建筑设计使用年限为3类, 50年。屋面防水等级为级, 地下室防水等级为二级, 其中配电室四周防水等级为一级。外门窗的开启部分设隐形纱扇。中部电梯厅内设二部乘客电梯, 期中一部兼无障碍电梯, 左侧设置一部侧配重消防电梯, 右侧设置客房招待用电梯。无障碍范围为建筑入口, 侯梯厅、 电梯轿厢、 公共走廊和卫生间。外墙饰面为干挂石材, 首层门厅、 电梯厅、 公共走道楼地面和中央门厅内墙为国产大理石, 吊顶为金属板吸声吊顶。外墙地上部分为B06级Mu3.5级蒸压加气混凝土砌块200厚, 保温层采用50厚硬质棉, 地下室外墙为350厚, 顶板为250厚P6级抗渗钢筋混凝土。内墙为200厚加气混凝土砌块, 局部100厚隔墙采用轻质空心挑板, M5专用砂浆砌筑。室外台座及埋地墙体采用M7.5级混凝土实心砖。建设走私罚没私货仓库一座, 建筑层数一层、 贴建问询室部分两层, 建筑面积约1711.3平方米( 详见图纸) 。二、 施工部署本工程砼料采商品砼搅拌站拌制的商品砼, 现场采取泵车与塔吊联合作业将砼料送至浇筑地点。地泵用于砼的喂料, 塔吊用于泵管的移动, 墙体、 柱与顶板采取分区分片的办法同时进行, 每区砼采取先浇筑墙、 柱后浇筑板梁的办法连续作业至浇筑结束。三、 施工准备1、 材料及主要机具。1) 、 提前3-5天与搅拌站取得联系, 将砼量, 砼强度等级及抗渗等级报与搅拌站, 让搅拌站安排泵车提前到浇筑现场。 2) 、 根据浇筑面积准备塑料薄膜或草苫。 3) 、 与气象部门取得联系, 掌握砼浇筑期间的天气情况, 准备防雨雪的花油布。 2、 作业条件1) 、 准备浇筑构件的钢筋、 模板、 予埋件及水电暖管线安装完毕, 经检查符合设计要求及施工规范规定, 并办理完隐蔽检查及预检手续。2) 、 浇筑砼用的架子及马道已支搭完毕, 并经检查合格。3) 、 将搅拌站出具的原材料合格证复试报告及配合比通知单报送监理部。4) 、 各种设备经检修并试运转合格 。5) 、 对操作工人进行全面施工技术交底, 包括施工方向浇筑方法, 注意事项及质量标准。6) 、 砼的浇筑令批准后,方可进行浇筑工作。四、 施工方法施工工艺: 作业准备 检查商品砼料 砼的运输 砼的浇筑 养护1、 作业准备: 1) 、 浇筑前将模板内的垃圾, 泥土等杂物及钢筋被污染的部分清除干净, 并检查钢筋的水泥砂浆垫块是否垫好, 施工缝处的松散砼剔掉并清理干净。2) 、 浇筑前应浇水将模板湿润, 柱子模板的清扫口应在清除杂物及积雪后再封闭。2、 商品砼的搅拌: 1) 、 对进入现场的砼的坍落度, 和易性进行检查, 并复核砼的强度等级。 2) 、 严格控制砼的存放时间, 防止出现砼的停放时间超出砼的终凝时间。3、 混凝土的输送砼的运输采用地泵送与汽车泵来完成。4、 混凝土泵送的注意事项。1) 、 混凝土泵管固定的规定: 垂直部分搭设钢管井字架进行固定。浇注柱子、 墙体时搭设专用的泵管固定架子, 浇注梁板时, 不准直接支撑在钢筋上。而是采用可移动的钢管脚手架支撑在梁钢筋上, 并加设木垫进行固定。2) 、 拆管子时, 要将管子接口处垫上木板, 防止流出泵管的砼, 流入现浇板钢筋网内, 造成清理困难。3) 、 所拆卸的管子要及时用洁净水进行冲洗, 防止出现堵管现象。4) 、 当出现堵管现象时拆管时下面要铺上铁皮或较大的木板, 将流出的混凝土及时清运到浇注地点, 严禁将拆管时掉落的砼进入梁或现浇板内, 造成清理困难。5) 、 最后洗泵时, 用水冲出的砼严禁用在构件上。5、 混凝土的浇筑的一般操作要求1) 、 混凝土的浇筑要分段进行, 暗柱混凝土的每层浇筑高度控制在50cm以内, 振捣时做到快插慢拔, 并做到均匀振捣。浇筑墙、 梁时移动间距控制在30-40cm。振捣上层时要插入下层5-10cm, 以清除两层之间的接缝, 使两层砼结合牢固。平板震动器的移动间距控制在平板能覆盖住已振实部位的混凝土边缘。2) 、 各个板块的混凝土浇筑要连续进行。出现问题时应在混凝土初凝之前将次层浇筑完毕, 如果由于机械故障而间断时间过大超过混凝土的初凝时间, 要用塔吊吊运砼进行及时处理。 3) 、 混凝土浇筑过程中派专人负责观察模板、 钢筋、 予留洞、 予埋件及插筋有无移动、 变形、 堵塞现象, 发现问题要及时汇报给现场值班管理人员。采取措施在已浇筑的混凝土初凝前修正好。6、 柱子砼的浇筑1) 、 柱子浇筑前先填5-10cm厚与砼配合比相同减石子的水泥砂浆, 将振动棒插入柱子底部, 进行分层振捣, 每层浇筑厚度严格控制在50厘米以内, 并派专人负责敲打模板, 看是否有漏振现象。2)、 柱子砼要一次浇筑完毕, 当留设施工缝时留在框梁底。 3) 、 浇筑完毕后, 要随时将钢筋整理到位并将残余砼清理干净。4) 在夜间施工时, 振捣人员要配备充分的照明设施, 保证振捣人员时刻掌握砼的振捣情况。7、 墙体的浇筑1) 、 外围墙与内部隔墙同时浇筑。2) 、 内部隔墙浇筑前, 先在底部铺上一层5厘米左右厚的与混凝土同成分的水泥砂浆, 外围墙体浇筑前, 要先在底部铺上一层3-5cm的1: 1水泥净浆。切记不准直接将泵管出料口直接放在墙模内, 形成成堆砂浆, 影响混凝土质量。3) 、 墙体砼按浇筑顶板的分块区域, 每区应连续浇筑, 每层浇筑厚度控制在50cm以内, 按砼的流淌范围, 安排好振动棒操作手4人及6根振动棒的数量、 下料位置。4) 、 振动棒的移动间距为30-40cm, 每一振点的延续时间要适宜, 严禁出现过振现象, 振捣钢筋密集及洞口部位时, 必须在洞口两侧同时振捣, 洞口处的底模应待浇筑至标高处时, 再进行安装。下面派专人负责检查有无漏振和过振现象。5) 、 当墙体砼浇筑完毕后, 派钢筋工将上口甩出的钢筋加以整理, 木工按标高线将砼表面找平。8、 顶板砼浇筑1) 梁板同时浇筑, 由一端开始整体前移进行砼浇筑, 先浇筑梁, 根据梁高分层浇筑成阶梯形, 待梁分层浇筑到板底位置时, 再与板砼一起浇筑, 应连续向前进行。2) 、 根据现浇板的每平方砼量, 砼的初凝时间确定砼的浇筑循环方式及浇筑宽度。3) 、 对于截面较高的梁浇捣时, 浇筑与振捣要紧密配合, 第一层下料要慢些, 梁底充分捣实后再下二层料, 用”赶浆法”保持水泥浆沿梁底包裹石子向前推进, 每层均应振实后再下料, 梁底及梁帮要注意振实。4) 、 暗柱与暗梁节点处钢筋位置较密, 浇筑时采用小直径的振动棒进行振捣。5) 、 浇筑板砼时, 虚铺厚度略大于板厚, 用插入式振动棒配合平板振动器垂直浇筑方向来回振捣, 振捣完毕后, 交叉拉线检查砼的上表面标高, 按柱子操出50标高线严格控制上平标高, 用刮尺刮过后, 用木抹子搓平压实2-3遍并及时覆盖塑料薄膜和草苫, 防止因泵送砼表面水泥砂浆较厚由干缩造成裂缝和受冻。 9、 楼梯砼浇筑1) 、 楼梯段砼自下而上浇筑, 先振实底板砼, 达到踏步位置时, 再与踏步砼一起浇捣, 不断向上推进, 并随时用木抹子将踏步上表面抹平。2) 、 施工缝位置, 楼梯砼要连续浇筑完的, 楼梯的施工缝留在楼梯段1/3位置。10、 砼试块的留置1) 、 标准养护试块的留置要符合下列规定: ( 1) 、 每拌制100盘且不超过100m3的同一配合比砼, 取样不得少于1次。( 2) 、 每工作班拌制的同一配合比砼不足100盘时, 取样不得少于一次。( 3) 、 每一楼层, 同一配合比的砼取样不得少于1次。2) 、 同条件养护试块: ( 1) 、 柱、 墙的同条件养护试块留置组数同标准养护试块。( 2) 、 梁板的同条件养护试块组数除按柱、 墙的规定留置外, 还需留置拆模试块。五、 砼的质量缺陷检查与验收1、 外观质量缺陷检查: 名称现象严重缺陷一般缺陷露筋构件内钢筋未被砼包裹而外露纵向受力钢筋有露筋其它钢筋有少量露筋蜂窝砼表面缺少水泥砂浆而形成石子外露构件主要受力部位有蜂窝其它部位有少量蜂窝孔洞砼中孔穴深度和长度均超过保护层厚度构件主要受力部位有孔洞其它受力部位有蜂窝夹渣砼中夹有杂物且深度超过保护层厚度主要受力部位有夹渣其它受力部位有夹渣疏松砼中局部不密实构件主要受力部位有疏松其它部位有少量疏松裂缝缝隙从砼表面延伸至砼内部主要受力部位有影响结构性能或使用功能的裂缝其它部位有少量不影响结构性能或使用功能的裂缝外形缺陷缺棱掉角, 棱面不直、 翘曲不平、 飞边凸肋清水砼构件有影响使用功能或装饰效果的外形缺陷其它砼构件有不影响使用功能的外形缺陷外表缺陷构件表面麻面、 掉皮起砂、 沾污具有装饰效果的清水砼构件有外表缺陷其它砼构件有不影响使用功能的外表缺陷2、 外观质量不应有严重缺陷, 对已出现的严重缺陷, 要通知项目部质检员与施工员, 由项目部提出技术处理方案, 经甲方和监理单位认可后再进行处理, 处理后要重新验收。外观质量不宜有一般缺陷。对已出现的一般缺陷, 要及时通知项目部质检员与施工员由技术负责人提出处理方案后, 再进行处理。处理后要重新检查验收。3、 砼构件的允许偏差和检验方法: 项目允许偏差检验方法轴线位置墙、 柱、 梁8钢尺检查垂直度8吊线钢尺检查层高10水准仪或拉线钢尺检查截面尺寸+8, -5钢尺检查表面平整度82m靠尺和塞尺检查予埋设施中心线位置予埋螺栓5钢尺检查予埋管5予留洞中心线位置15钢尺检查六、 成品保护1) 浇筑时, 交代操作人员注意保证钢筋和垫块位置的正确, 不得踩踏现浇板的负筋( 上层筋) , 不要碰动予埋件和插筋。2) 不准用泵管及重物冲击模板, 必须保护模板的牢固和严密。3) 对已浇的砼上表面要加以保护, 必须待砼强度硬化后, 方准在上表面进行操作及堆放模板及其它材料。七、 质量保证措施1、 首先保证交底要到位, 要落实到操作工人。2、 严格控制好砼的坍落度及和易性。防止出现忽稀忽稠的情况3、 严格按砼的输送、 浇筑的程序及注意事项进行操作4、 管理人员与每班作业人员组长要跟班作业, 发现问题及时处理。5、 砼的覆盖要及时派专人负责。6、 下雨时, 将整个施工范围内用花雨布搭设临时蓬, 防止雨水给砼的浇筑造成质量缺陷。 八、 安全注意事项1、 进入作业面要戴好安全帽, 系好帽带。2、 振动棒与平板振动器操作手要戴好绝缘手套。3、 临边要设置防护杆。4、 要有专人负责检查泵管接口, 防止爆管伤人。5、 由专人负责指挥下料。九、 泵管接长注意事项1、 输送泵管集中转弯不能太多。2、 泵管接头密封不严, 漏浆, 易造成堵塞, 连长时一定保证接头严密。3、 接头泵管时最多接2根, 并要用水冲洗湿润。4、 砼出口处弯管弯曲过度, 也易造成堵塞。十、 应注意的质量问题1、 蜂窝: 原因是砼一次下料过厚、 振捣不实或漏振, 模板有缝隙使水泥浆流出, 钢管较密, 落不到位, 柱、 墙根部模板有缝隙。以致砼中的砂浆从下部涌出而造成的2、 露筋: 原因是钢筋垫块位移, 间距过大, 漏放, 钢筋紧贴模板造成露筋; 梁板底部振捣不实也会造成露筋。3、 麻面: 拆模过早与模板清理不净或湿润不够不够都可能造成表面砼附在模板上造成麻面脱皮。4、 孔洞: 原因是钢筋较密的地方混凝土被卡住, 未经捣实就继续浇筑上层砼所致。5、 缝隙与夹渣层: 施工缝杂物清理不净或未浇水泥浆都容易造成缝隙与夹渣层。6、 柱头处断面尺寸偏差过大: 主要是柱接头处模板刚度差或支模不能严格按图纸设计尺寸控制所致。7、 楼板面和楼梯踏步上表面平整度过大: 主要原因是砼浇筑后, 收面人员责任心不强, 不认真用刮杠刮平, 不认真按控制标高点拉线检查, 不认真用抹子搓平所致。十一、 安全保证措施1、 凡进入施工现场内必须戴好安全帽, 操作人员穿长筒胶鞋, 振捣工戴绝缘手套。2、 要有专人负责泵送砼的指挥调度工作, 并有作业信号。3、 各种机电设备要一机一闸, 作好遮盖防雨工作. 4、 派专人负责经常检查泵管, 防止爆管伤人。5、 所有振动棒电机用电线路要统一规划。6、 夜间照明路线严禁乱扯乱挂。7、 电工、 机修工要现场跟班作业。
