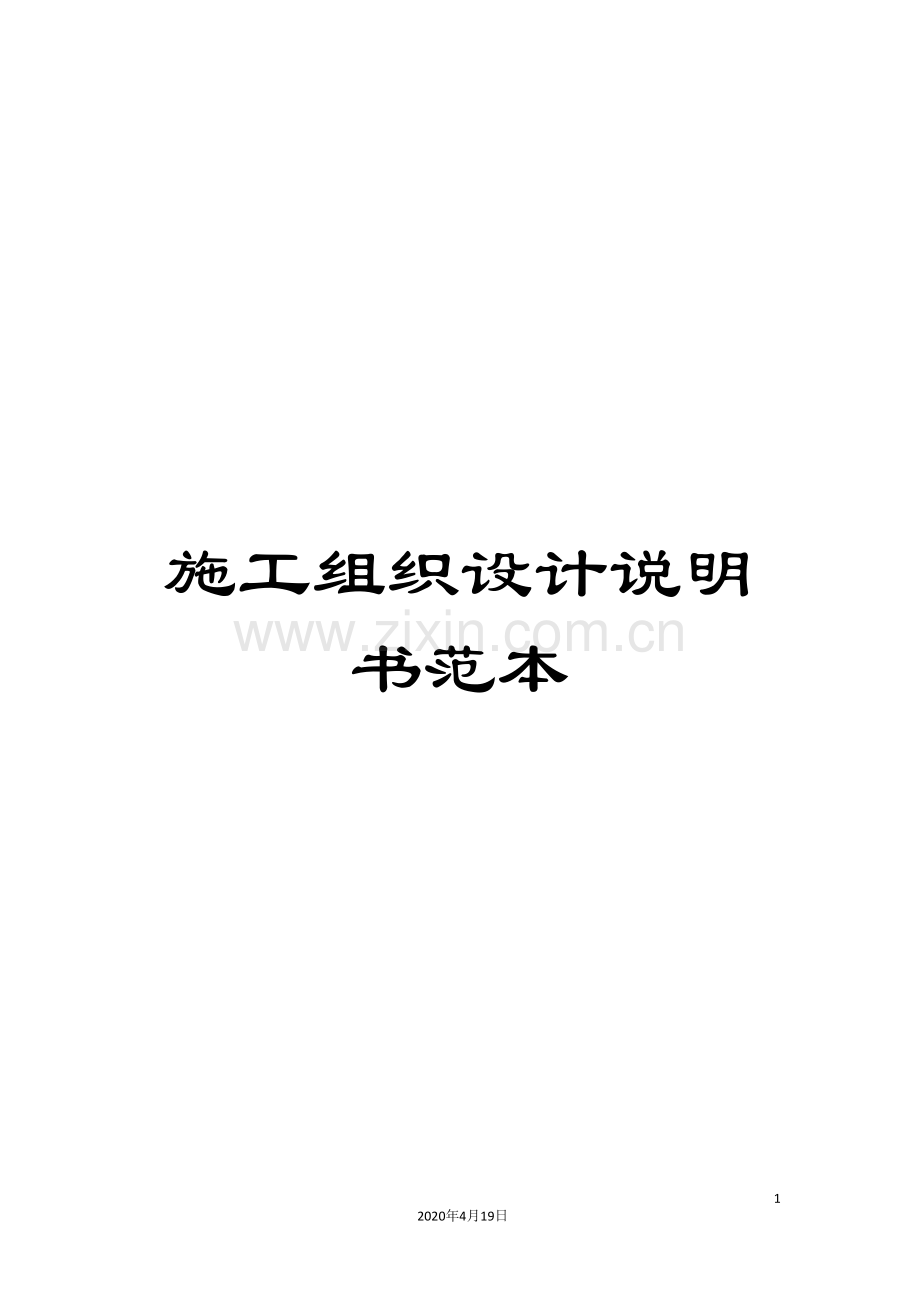

施工组织设计说明书范本.doc

施工组织设计说明书范本372020年4月19日文档仅供参考施工组织设计说明书黄昆明E-mail: Tel:1 工程概况和施工特点分析1工程建设概况工程名称:丽海花园结构类型:一层、二层为框架剪力墙结构,三至五层为砖混结构层 数:五层带阁楼建筑高度: 18.9米总建筑面积:4177.6m2工 期: 10月1日至 5月31日用 途:一层、二层为框架结构商业店铺,以上为住宅楼抗震设防:六度,剪力墙抗震等级为三级施工范围:土建工程(不含桩基)、水电安装工程 2工程施工概况(1) 建筑设计特点:本工程外形为一字形,建筑层数为五层带阁楼。一层、二层为框架结构商业店铺,以上为住宅搂。建筑总高度为18.9m,总建筑面积为4177.6m2。建筑物总长为66.81m,宽14m。建筑物距南侧主干道7.5m。规划施工红线如图,施工场地不得超过道路红线。(2) 结构设计特点:结构形式为框架结构(现浇),设计使用灌注桩基础,业主分包给某基础公司,在主体施工单位进场前,基础施工已完成,现浇楼板。(3) 建设地点特点:工程位置,建筑物位于青岛市市南区,南面为香港东路。工程地形,场地原为农田,地势较平坦。地质状况,该施工区土质为软弱土层。气象资料,青岛处于北温带季风区,年平均气温12.7,在施工期 10月到 5月中冬季温度较低,需考虑冬季施工的问题,年平均降水量为680.5mm集中在7、8月份,主导风向为东南风。(4) 施工条件:前期准备工作已经具备开工条件,主要表现为:道路、水源、电源都已经接通到施工现场,场地已腾空,初步整平,预制构件、施工企业机械设备供应齐全并已运到施工场地,劳动力充分、劳动组织分工明确,随时准备进入工作。2 施工方案设计2.1建筑施工流向本工程的总的施工程序为先地下后地上,先结构后装饰。主体结构自下而上逐层分段流水施工,待主体结构完成后,自上而下逐层进行内装修,待女儿墙压顶完成后,自上而下进行外装修。%图1-3施工段划分及施工流向图2.2划分施工段遵循”四先四后”的原则,即先准备后施工、先地下后地上、先主体后围护、先结构后装饰的次序。2.3确定施工顺序此工程可划分为主体结构工程、建筑装饰装修工程、建筑屋面工程三个阶段。其中主要的施工顺序如下:(1)主体工程:竖向构件:放线绑扎钢筋预留预埋支模板及脚手架浇筑混凝土养护。水平构件:放线搭脚手架支梁底模、侧模 扎梁钢筋支板底模扎模钢筋预留埋深浇筑混凝土养护拆模板。(2)屋面工程:铺保温层铺找平层刷冷底子油铺卷材铺隔热层。(3)装饰工程:包括抹灰,勾缝,饰面,喷浆,门窗安装,玻璃安装,油漆等。2.4选择施工用脚手架外脚手架的形式:搭设总高度,不超过20米,可采用常规的双排钢脚手,外围满挂高强塑料丝密目网封闭式施工。.内墙脚手采用满堂脚手.建筑物出入口处采用平行弦桁架结构形式,并进行出入口处脚手架加固。在开口处的两侧采用双立杆,悬空立杆下端增设安全扣件,此处连接要紧密,每步都须设置。出入口脚手架上方设双层防护棚,以保护出入人员的安全。2.脚手架的安全管理: 外脚手架搭设前必须经过计算,搭设和拆除前均要编制专题施工方案。 外脚手架必须在质安部门分阶段验收后,才能投入使用 日常施工中,经常对外脚手架的使用状态进行检查,发现问题及时整改。内架施工方案:围护墙内隔墙的砌筑及抹灰采用双排钢管架,小房间采用木高凳。2.5选择施工机械垂直运输:选择塔式起重机,必须按施工总平面图的位置安装,易于在高层时运输到整个楼面,本工程选QT1-6塔式起重机,其起重臂长度为35m,最大起重量为6t。塔式起重机的布置详见施工平面布置图。平面运输:挖掘机、推土机、装载机、铲运机、自卸车、混凝土泵车、砼振捣机。2.6砼的浇筑方案2.6.2混凝土工程施工方案混凝土的使用,使用商品混凝土。商品混凝土要有出厂合格证,混凝土所有的水泥、骨料、外加剂等必须符合规范及有关规定,使用前检查出厂合格证及有关试验报告。使用商品混凝土车进行运输,每次使用都按照具体情况定夺不同规格的运输车。使用混凝土泵将混凝土打至楼面上,由工人进行具体操作。施工准备:配备强制式搅拌机,采取机械搅拌,塔吊运输,机械振捣。混凝土浇筑方法:混凝土浇筑施工:必须定人、定岗分层浇筑,分层振捣,振捣密实,每一施工段连续施工,不留施工冷缝。振捣时间一般10-30S,以混凝土开始泛浆和不冒气泡为准,要避免漏振,欠振和过振。第二层浇筑必须在第一层浇筑混凝土初凝之前,且振动捧插入下层混凝土内的深度不应小于50mm,以免造成混凝土漏振。混凝土柱浇筑施工:柱浇混凝土前要先搭好上料平台,因塔吊要将混凝土吊放到上料平台,然后用铁锹将混凝土人工入模,混凝土入模高度每次不得超过600mm,分层浇筑,分层振捣,入模高度超过2米时要用滑槽,并在柱侧模的相应位置开200*400高活动洞口,共浇筑混泥土振捣用。混凝土养护:混凝土养护时间:在自然气温高于5时,混凝土浇筑后12小时内(夏天一般7-10h)用塑料薄膜或草袋覆盖养护。一般混凝土养护时间为7d,养护期内要派专人养护,长期保持混凝土表面湿润。2.6.2模板工程 使用模板类型:采用周转性木制普通模板,包含有基础模板、柱子模板、梁模板和楼梯模板。支模方法:基础模板:安装时,保证上下模板不发生相对位移。柱子模板:柱有四块侧向模板,组装时由两块相正确内拼板夹在两块外拼板之间拼成。梁模板:底部用钉在支撑顶部的夹条夹住,顶部由斜撑顶住。施工顺序应该遵循:弹线绑扎柱钢筋支柱模板浇筑柱混凝土拆除柱模板支梁模板绑扎梁钢筋浇筑梁混凝土。模板及其支承结构的材料、质量,应符合规范要求。模板安装时,为了便于模板的周转和拆除,梁的侧模板应盖在底板外面,次梁的模板不应伸入主梁的模板的开口里面,梁的模板亦不应伸到柱模板的开口里面;模板安装好后应卡紧撑牢,不得发生不允许的下沉和变形;固定在模板上的预埋件和预留孔洞均不得遗漏,安装必须牢固,位置准确。拆模时间和要求:当混凝土成型后,经过一段时间养护期,当强度达到一定要求时,即可拆除模板。及时拆模,可提高模板的周转率,也可为其它工作创造条件,加快工程进度。应该符合下列规定:侧模:应在混凝土强度能保证其表面不因拆模而受到损伤,即可拆除;底模:应该在与结构同条件养护达到要求强度,能够拆除;快速施工的高层建筑的梁与楼板模板,确保下层楼板及梁能安全承载,方可拆除底模及支柱。拆模顺序应按一定的顺序进行。一般应遵循先支后拆、后支先拆,先非承重部位,后承重部位以及自上而下的原则。2.6.3钢筋工程 钢筋的加工:施工现场设有钢筋加工房。钢筋运至加工场地后,应严格按分批、同等级、牌号、直径、长度,分别挂牌堆放,不得混淆。钢筋加工前认真做好钢筋翻样工作。根据施工工程分区、分构件进行加工,并做好半成品标记。所有钢筋加工前应进行除锈与调直,对损伤严重的钢筋应剔除不用。钢筋的切断,将同种规格钢筋根据不同长度长短搭配,先断长料,后断短料,减少短头,减少损耗。钢筋下料用专用切割机进行下料,钢筋套丝在钢筋螺纹机上进行,柱子主筋采用电渣压力焊。钢筋的绑扎:钢筋绑扎必须严格按施工图要求组织施工,钢筋绑扎尺寸、间距、位置准确,所有钢筋搭接和锚固长度必须满足设计和施工规范的要求。钢筋绑扎完后,必须整好混凝土保护层垫块,保证钢筋位置准确。在钢筋工程中特别注意柱梁节点,钢筋密集处的钢筋分布情况及悬挑梁板结构的受力筋位置,随时纠正因踩踏而变形、移位或塌陷的钢筋。梁、板钢筋在梁纵向受力钢筋双层排列情况下,两层钢筋之间垫入直径25mm的短钢筋。箍筋接头交错设置,接头与相应部位的架立筋绑扎。悬挑梁的箍筋接头设置在梁下部。主、次梁钢筋交叉处,应使次梁钢筋在上,主梁钢筋在下,保证结构荷载的有效传递。在工程钢筋绑扎前,由钢筋翻样和工程技术负责人讨论明确主次梁的受力关系和梁钢筋的正确位置,并由钢筋翻样在翻样图中详细说明,施工人员应接受技术负责人和钢筋翻样的技术交底,做到思想明确,操作准确。在项目部技术负责人难以明确梁或钢筋关系情况下,经过图纸会审或技术联系单明确设计意图,决不盲目施工。梁钢筋关系应作为隐蔽工程验收的重要部分加以认真检查,验收完全合格后方可进行混凝土浇筑工作。柱钢筋绑扎工序:套住箍筋焊接立筋画箍筋间距线绑箍筋。柱箍筋与主筋要垂直,箍筋转角与主筋交点均要绑扎。梁钢筋的绑扎工序:画主次梁箍筋间距放主次梁箍筋穿主梁底层纵筋及弯起筋穿次梁底层纵筋并与箍筋固定穿主梁上层纵向架立筋按箍筋间距绑扎穿次梁上层纵筋按箍筋间距绑扎。楼梯钢筋的绑扎工序:画位置线绑主筋绑分布筋绑负弯矩筋。施工缝位置:水平方向三个施工段交接处预留施工缝;施工缝处理:清除表面浮浆和杂物,浇灌混凝土。2.6.4脚手架工程 外脚手架的形式:搭设总高度,不超过20米,可采用常规的双排钢脚手,外围满挂高强塑料丝密目网封闭式施工。主杆间距1.8米,横杆间距1.8米,离外墙皮1.5米,剪刀撑每隔净距15米设一道,与墙身拉接竖向不大于4米,水平方向不大于7米,用8#铁丝予埋在主体圈梁或挑梁钢筋上,与脚手杆的主杆或横杆拉串,脚手板用钢跳板。搭跳板用的小横杆1.5米.内墙脚手采用满堂脚手.建筑物出入口处采用平行弦桁架结构形式,并进行出入口处脚手架加固。在开口处的两侧采用双立杆,悬空立杆下端增设安全扣件,此处连接要紧密,每步都须设置。出入口脚手架上方设双层防护棚,满铺竹笆,以保护出入人员的安全。脚手架的安全管理: 外脚手架搭设前必须经过计算,搭设和拆除前均要编制专题施工方案。 外脚手架必须在质安部门分阶段验收后,才能投入使用。 日常施工中,经常对外脚手架的使用状态进行检查,发现问题及时整改。内架施工方案:围护墙内隔墙的砌筑及抹灰采用双排钢管架,小房间采用木高凳。2.7其它主要分部分项工程的施工方法 2.7.1砌筑工艺(1)墙体组砌方法:采用”三一”砌砖法,即”一铲灰、一块砖、一压揉”的操作方法。(2)砌筑要求:灰缝横平竖直;为使砌体均匀受压,不产生剪切水平推力,砌体灰缝应横平竖直,上下对齐,避免游丁走缝。砂浆饱满;为保证砖块均匀受力和使砖块紧密结合,要求水平灰缝砂浆饱满、厚薄均匀。砂浆饱满度要求不得小于80。水平灰缝厚度宜为10mm,但不应小于8mm,也不应大于12mm。错缝搭砌:为了提高砌体的整体性、稳定性和承载能力,砖块排列应遵守上下错缝、内外搭砌的原则。墙面垂直、平整:为保证墙面的垂直、平整,砌筑过程中应随时检查,做到”三皮一吊、五皮一靠”。接槎可靠:砖墙的转角处和交接处应应同时砌筑,严禁无可靠措施的内外墙分砌施工。斜槎水平投影长度不应小于高度的23。(3)砌体施工的工艺流程:楼面放线抄平立皮数杆摆砖铺灰砌墙挂线摆拉结筋勒缝清扫。27.2屋面工程采用现浇屋面梁,使用现浇屋盖。(1)屋面保温层施工:应先将屋面清扫干净,并根据架空板尺寸弹出支座中线,在支座底 面的卷材防水层上采取加强措施。操作时,不得损坏已完工的防水层。架空板铺设应平整、稳固。(2)屋面防水工程:基层、找平层的处理;基层与找平层处理直接影响到屋面的施工质量,建筑工程中要求基层要有足够的强度和刚度。卷材铺设施工要点:卷材在铺贴之前,应做好相关节点的防水设计,卷材的铺贴方向应根据屋面坡度或屋面是否受震动而确定;铺贴卷材应采用搭接法,而且上下层及相邻两幅卷材的搭接缝都应该错开,搭接缝处必须用沥青胶结材料仔细密封。为延长屋面防水层的使用年限,设置保护层是一项重要措施。保护层主要是在屋面防水层上加架空的预制板隔热或者采取其它的保护材料。2.7.3装饰工程装饰工程包括抹灰、饰面、裱糊、涂饰、刷浆、隔断、吊顶、门窗、幕墙、罩面板和花饰安装等内容。抹灰工程:普通抹灰为一底层、一面层,两遍成活,需做标筋,分层赶平,修整,表面压光。饰面板工程:饰面砖施工方法:饰面砖在镶贴前应选砖,表面平整,边缘整齐,棱角不得损坏,尺寸大小一致,并进行排砖。质量要求:平整、洁净、干燥、无浮灰和油污。门窗安装工程:门与窗没有先后顺序,能够同时进行,门缝以及窗户缝都得保持密实。门窗的安装方法有塞口和立口两种。”塞口”安装这种安装方法对塑钢门窗的尺寸要求严格,否则不是放不进就是间隙太大。同时窗口抹灰也要求尺寸精确。并要求抹成企口式:即内窄外宽,这样安装完毕之后,内外两侧均打满密封胶,中间打PVC发泡剂。”立口”安装对塑钢窗的尺寸要求不是很严格,安装完窗框后才能进行室内外抹灰。由于抹灰是由建筑工人完成的,因此窗框和墙体之间的缝隙就不一定能处理好。另外安装前要用包装带对窗成品进行保护,抹完灰后这些包装需要拆除,这样窗框内外两侧与墙体之间就会出现大小不均匀的缝隙,打密封胶时,就不可能打得均匀密实,以至造成漏水。3 主要技术组织措施(1)满足工期要求,保证工程配套按期全部建成。(2)严格遵守基本建设程序,在时间和空间(平面)两个方面统筹安排施工程序,缩短工期,加速建设进度,做到文明施工。(3)采取合理的施工组织,作好人力、物力的平衡调配,均衡组织施工。(4)贯彻施工验收、安全技术、环境保护等方面的法规、标准规范和规程,以及有关规章制度,保证工程质量和施工安全。(5)采用科技成果和先进的技术组织措施,节约施工用料,提高工效,降低成本。(6)合理选择资源和运输方式,节省费用开支。4 施工进度计划4.1划分施工过程本工程根据施工条件、工期要求及施工方案等将进度计划划分为基础工程、主体结构工程、屋面工程及装饰工程等四个主要施工阶段,各阶段的工序划分几个工序所需劳动量见表 表1-1序号分步工程分项工程工程量劳动量 (工日)每日人数持续天数单位数量1第一(二)层扎柱筋T4.3319.52873支柱模m21409.4277.98476扎钢筋T16.0380.03146浇混凝土m3 136.48105.46186砌砖墙m3240224.88386序号分步工程分项工程工程量劳动量(工日)每日人数持续天数单位数量2第三四五层扎柱钢筋T4.4628.99103砌砖墙m3306286.72329支模版m21133.4218.01376扎钢筋T13.9776.71136浇混凝土m3170.48124.4622163阁楼扎柱钢筋T2.4215.7363砌砖墙m3156146.17503支模版 m2 715.6142.62246扎钢筋T6.5336.49133浇混凝土m386.58115.962834屋面工程水泥珍珠岩保温层m2406.121.52221水泥砂浆找平层m2406.121.52221SBS卷材防水层m2406.18.1291挂瓦屋面m2302.4160.27335塑料落水管m2298.81061215装饰工程 混凝土天棚抹灰m236214093469天棚满刮腻子刷涂料m23621273.75923瓷砖墙面(厨厕间)m21106.8457.44519地面砖(厨厕间)m232468.53233门安装樘214235.4803窗安装扇269207.13703砖外墙抹混合砂浆m22125.62265723梁柱面抹混合砂浆 m21284194.27663砖内墙抹混合砂浆m2869393027812内墙满刮腻子刷涂料m29977754.267812外墙涂料m22125.6137.955115铁栏杆木扶手m2215.437.053816楼地面工程混凝土地面垫层m293196.82333细石混凝土找平层m2883.545.94232水泥砂浆楼地面m23539.6205.30703综合脚手架m24.2计算工程量 4.2.1主体工程(1)1、2层柱模板用量:419.62=839.2 套定额:0.210工日/ 劳动量:839.20.210=176.23工日 混凝土用量:26.22=52.4m3套定额:18工日/m3 劳动量:52.418=6832工日钢筋用量:4.332=8.66T套定额:4.51工日/T 劳动量:8.664.51=39.06工日(2)梁1、2层梁模板用量:3362=663.2 套定额:0.211工日/ 劳动量:663.20.211=139.94工日 混凝土用量:38.22=76.4m3套定额:0.70工日/m3 劳动量:76.40.70=53.48工日钢筋用量:5.592=118T套定额:5.56工日/T 劳动量:1185.56=62.16工日(3)板15层板模板用量:6185=3090 套定额:0.157工日/ 劳动量:30900.157=485.13工日 混凝土用量:62.65=313m3套定额:0.6工日/ m3 劳动量:3130.6=187.8工日钢筋用量:9.975=49.85T套定额:4.69工日/T 劳动量:49.854.69=233.8工日阁楼板模板用量:368 套定额:0.157工日/ 劳动量:3680.157=57.776工日 混凝土用量:40.2m3套定额:0.6工日/ m3 劳动量:40.20.6=24.12工日钢筋用量:4.2T套定额:4.69工日/T 劳动量:4.24.69=19.698工日(4)构造柱35层模板用量:2403=720 套定额:0.252工日/ 劳动量:7200.252=1844工日 混凝土用量:28.83=86.4 m3套定额:48工日/ m3 劳动量:86.448=127.872工日钢筋用量:4.463=13.38T套定额:6.5工日/T 劳动量:13.386.5=86.97工日阁楼模板用量:139 套定额:0.252工日/ 劳动量:1390.252=35.028工日 混凝土用量:16.7m3套定额:48工日/ m3 劳动量:16.748=24.716工日钢筋用量:2.42T套定额:6.5工日/T 劳动量:2.426.5=15.73工日(5)圈梁35层模板用量:235.23=705.6 套定额:0.16工日/ 劳动量:705.60.16=112.896工日 混凝土用量:29.613=88.8m3套定额:15工日/ m3 劳动量:88.815=102.12工日钢筋用量:3.5363=10.608T套定额:7.85工日/T 劳动量:10.6087.85=83.273工日阁楼板模板用量:168.4 套定额:0.16工日/ 劳动量:168.40.16=26.944工日 混凝土用量:20.2m3套定额:15工日/ m3 劳动量:20.215=23.23工日钢筋用量:86T套定额:7.85工日/T 劳动量:867.85=14.601工日(6)楼梯16层模板用量:40.26=242 套定额:0.569工日/ 劳动量:2420.569=157.242工日 混凝土用量:9.486=56.88m3套定额:10.08工日/m3 劳动量:56.8810.08=573.35工日钢筋用量:0.4686=2.808T套定额:4.69工日/T 劳动量:2.8084.69=13.170工日(7)砌砖墙12层工程量:2402=480m3 套定额:0.937工日/m3 劳动量:4800.937=449.76工日 35层工程量:3063=918 m3套定额: 0.937工日/m3 劳动量:9180.937=860.166工日阁楼工程量:156m3套定额:0.937工日/m3劳动量:1560.937=146.172工日4.2.2屋面工程（1） 水泥砂浆找平层 工程量:406.1m2 套定额:0.053工日/m2 劳动量:406.10.053=2523工日（2） 水泥珍珠岩保温层 工程量:406.1 m2 套定额:0.053工日/m2 劳动量:406.10.053=2523工日2（3） SBS卷材防水层工程量:406.1m2 套定额:0.02工日/m2 劳动量:406.10.02=8.122工日（4） 挂瓦屋面工程量:302.4m2 套定额:0.53工日/m2 劳动量:302.40.53=160.27工日（5） 塑料落水管工程量:298.8m2 套定额:0.037工日/m2 劳动量:298.80.037=106工日4.2.3装饰工程（1） 瓷砖墙面(厨厕间)工程量:1106.8m2 套定额:4.133工日/10m2 劳动量:1106.84.13310=457.44工日（2） 地面砖(厨厕间)工程量: 324m2 套定额:2.115工日/10m2 劳动量:3242.11510=68.53工日（3） 混凝土天棚抹灰工程量:3621m2 套定额:110工日/10m2 劳动量:362111010=4019.31工日（4） 梁柱面抹混合砂浆工程量:1284.0m2 套定额:513工日/10m2 劳动量:1284.051310=194.27工日（5） 砖内墙抹混合砂浆工程量:8693m2 套定额:071工日/10m2 劳动量:869301710=9302工日（6） 天棚满刮腻子刷涂料工程量:3621m2 套定额:0.756工日/10m2 劳动量:36210.75610=273.75工日（7） 内墙满刮腻子刷涂料工程量:9977m2 套定额:0.756工日/10m2 劳动量:99770.75610=754.26工日（8） 外墙涂料工程量:2125.6m2 套定额:0.649工日/10m2 劳动量:2125.60.64910=137.95工日（9） 门安装工程量:214樘 套定额:1.10工日/樘 劳动量:2141.10=235.4工日（10） 窗安装 工程量:269扇 套定额:0.770工日/扇 劳动量:2690.770=207.13工日4.2.4楼地面工程（1） 混凝土垫层工程量:931m2 套定额:0.104工日/m2 劳动量:9310.104=96.824工日（2） 细石混凝土找平层工程量:883.5m2 套定额:0.052工日/m2 劳动量:883.50.052=45.942工日（3） 水泥砂浆楼地面工程量:3539.6m2 套定额:0.058工日/m2 劳动量:1539.60.058=205.2968工日（4） 铁栏杆木扶手工程量:2154m2 套定额:0.172工日/m2 劳动量:215.40.172=37.0488工日4.2.5材料堆场面积材料和半成品的堆场和库房面积可按下式计算: F:堆场总面积,m2;:每平方米堆场或仓库面积上存放材料数量;P:材料储备量;:储备天数;:计划期内材料需要的数量;T:需用该项材料的施工天数;材料和半成品的堆场和库房面积可按下式计算:（1） 红砖堆场砌块储备数量:P=667.675=133.534千块,q=0.8 k=0.6F=133.5340.80.6=278.2m2（2） 石灰棚石灰储备量:P =56.34=14.07t,q=1.7 k=0.7 F=17.771.70.7=11.83m2（3） 砾石堆场砾石储备量:P=20205=404m3, q=3 k=0.8F=40430.8=168.33m2（4） 沙堆场沙堆场储备量:P=1289.345=257.87m3,q=3 k=0.8F=257.8730.8=107.44 m2（5） 水泥库水泥库储备量:P=637.885=127.58t, q=1.9 k=0.65F=127.581.90.65=103.3m2（6） 门窗堆场 门窗储备量:P=60m2 , q=45 k=0.6 F=60450.6=43.22 m2（7） 脚手架及板堆场:150 m2（8） 木工作业棚面积:30 m2（9） 钢筋加工棚:作业棚 40m2 露天堆场 :1050.80.50.6+1050.20.90.6=95m2（10） 材料库:40m2（11） 办公室:60m2（12） 宿舍:863=256m2（13） 厕所:0.07m2/人,860.07=6.02 m2（14） 工具库:20 m2（15） 食堂:30 m2（16） 卷扬机:每台门架21.51.5 m2（17） 井架及门架:每台门架24m2,每台井架22m2。（18） 淋灰池:452=40 m2（19） 搅拌棚:20 m24.2.6劳动力需求 表3-4工种人数进场时间退场时间钢筋工14开工 12月初木 工(模板)48开工 12月初砼 工28开工 12月初瓦工33 12月初 1月中旬粉刷工84 12月初 3月中旬防水工10 12月初 1月油漆工6 12月初 3月门窗安装工80 12月初 3月脚手架工20开工完工水电工5开工完工电焊工5开工完工机操工5开工完工普通工20开工完工 主要材料需用量计划 表3-5材料名称需要量供应时间单位数量模板483510至12月混凝土78010至12月钢筋t10510至12月砖千块66810至12月SBS防水卷材410次年1月瓦305次年1月落水管30012月瓷砖1107次年4月地面砖324次年4月腻子涂料13598次年2月至3月4.2.7施工机械的选择 表序号机具名称单位数量1QT1-6塔式起重机台121t单筒卷扬机台23钢筋切断机台14HJ-325型砂浆搅拌机台25交流电焊机台36磨石机台17磨石切割机台38插入振捣器台49混凝土搅拌输送车辆25施工平面图布置本工程施工平面图设计按以下原则进行:(1)在满足现场施工条件下,布置紧凑,便于管理,尽可能减少施工用地。(2)在满足施工顺利进行的条件下,尽可能减少临时设施,减少施工用的管线,尽可能利用施工现场附近的原有建筑物作为施工临时用房,并利用永久性道路供施工使用。(3)最大限度地减少厂内运输,减少厂内材料、构件的二次搬运,各种材料按计划分期分批进场,充分利用场地;各种材料堆放的位置,根据使用时间的要求,尽量靠近使用地点,节约搬运劳动力和减少材料多次转运中的损耗。(4)临时设施的布置,应有利于施工管理及工人生产和生活。办公用房应靠近施工现场,福利设施应在生活区范围之内。(5)施工平面布置要符合劳动保护、保安、防火的要求。根据以上原则,考虑交通运输方便,水泥、砂、石子尽量靠近塔吊、砂浆搅拌机,堆场及各种施工机械应布置在塔吊幅度范围内,具体机械布置、材料堆场、临时住房位置详见施工现场平面布置图。为施工进度计划表安排的大致原则,具体情况见施工进度表。6主要技术经济措施6.1现场施工安全措施牢固树立”安全第一,预防为主”的指导思想,强化以严禁违章指挥为中心内容的安全管理,确保安全生产。安全生产目标:工程施工实现安全生产、无重大伤亡,火灾及重大设备事故,轻伤事故频率不超过8。安全管理制度(1)安全生产责任制建立、健全各级各部门的安全生产责任制,责任落实到人,各项经济承包有明确的安全指标和 包括奖惩办法在内的保证措施。(2)安全教育制度新工人必须进行公司、项目经理部和班组的三级教育。工人变换工作,必须进行新工种的安全技术教育。工人应该掌握本工种操作技能,熟悉本工种安全技术操作规程。认真建立”职工劳动保护记录卡”,及时做好记录。(3)安全技术措施制度施工组织设计应有针对性的安全技术措施,应技术负责人审查批准。分部分项工程安全技术交底。进行全面的针对性的安全技术交底,受底底者履行签字手续。特种作业持证上岗特种作业人员必须经过培训考试合格持证上岗,操作证必须按期复审,不得超期使用,名册齐全。(4)安全检查必须建立定期安全检查制度,有时间、有要求,明确重点部位,危险岗位。安全检查有记录,对查出的隐患应及时整改,做到定人、定时间、定措施。塔吊、井架和脚手架,认真做好验收合格挂牌制度(即”四验收)。(5)工伤事故处理建立事故档案,按调查分析规则、规定进行处理报告,认真做好”三不放过”工作。(6)”五牌一图”与安全标牌施工现场必须有”五牌一图”:即施工单位及工地名称牌;安全生产六大纪律宣传牌;防火须知牌;安全无重大事故计数牌;工地主要管理人员名单牌;施工总平在图。图牌应规格统一,字迹端正,表示明确。施工地工必须有安全生产宣传牌。在主要施工部位、作业点、危险区、主要通道口都必须挂有安全宣传标语和安全警告牌。6.2安全施工管理网络公司经理室项目部 安全科 技术科技术组安全组材料组施工组水电组按交底单进行生产,安排落实安全工作参与安全交底按交底单及操作规程验收检查验收原材料集编制资料原材料半成品质量保证书提供资料按交底单进行生产交底安排落实安全工作按交底单落实机电设备的安全工作各 施 工 作 业 班 组6.3现场文明施工措施(1)施工现场围栏与标牌设置,出入交通安全,道路畅通,场地平整,安全与消防设施齐全。(2)临时设施的规划与搭设,办公、宿舍、更衣室、食堂,厕所的安排与环境卫生。(3)各种材料、半成品、构件的堆放与管理。(4)散碎材料,施工垃圾的运输及防止各种环境污染。(5)成品保护及施工机械保养。6.3.1 管理措施 (1) 贯彻文明施工的要求,推行现代管理方法,科学组织施工,做好施工现场的各项管理工作。 (2) 按照施工总平面布置图设置各项临时设施。堆放大宗材料、成品、半成品和机具设备,不得侵占场内道路及安全防护等设施。 (3) 施工现场设置明显的标牌,标明工程项目名称、建设单位、设计单位、施工单位、项目经理和施工现场总代表人的姓名、开、竣工日期、施工许可证批准文号等。施工单位负责施工现场标牌的保护工作。施工现场的主要管理要员在施工现场应当佩戴证明其身份的证卡。 (4) 施工现场的用电线路,用电设施的安装和使用必须符合安装规范和安全操作规程,严禁任意拉线接电。施工现场必须设有保证施工安全要求的夜间照明;危险潮湿场所的照明以及手持照明灯具,必须采用符合安全要求的电压。 (5) 施工机械按照施工总平面布置图规定的位置和线路设置,不得任意侵占场内道路。(6) 保证施工现场道路畅通,排水系统处于良好的使用状态;保持场容场貌的整洁,随时清理建筑垃圾。在车辆,行人通行和地方施工,应当设置沟井坎穴覆盖物和施
