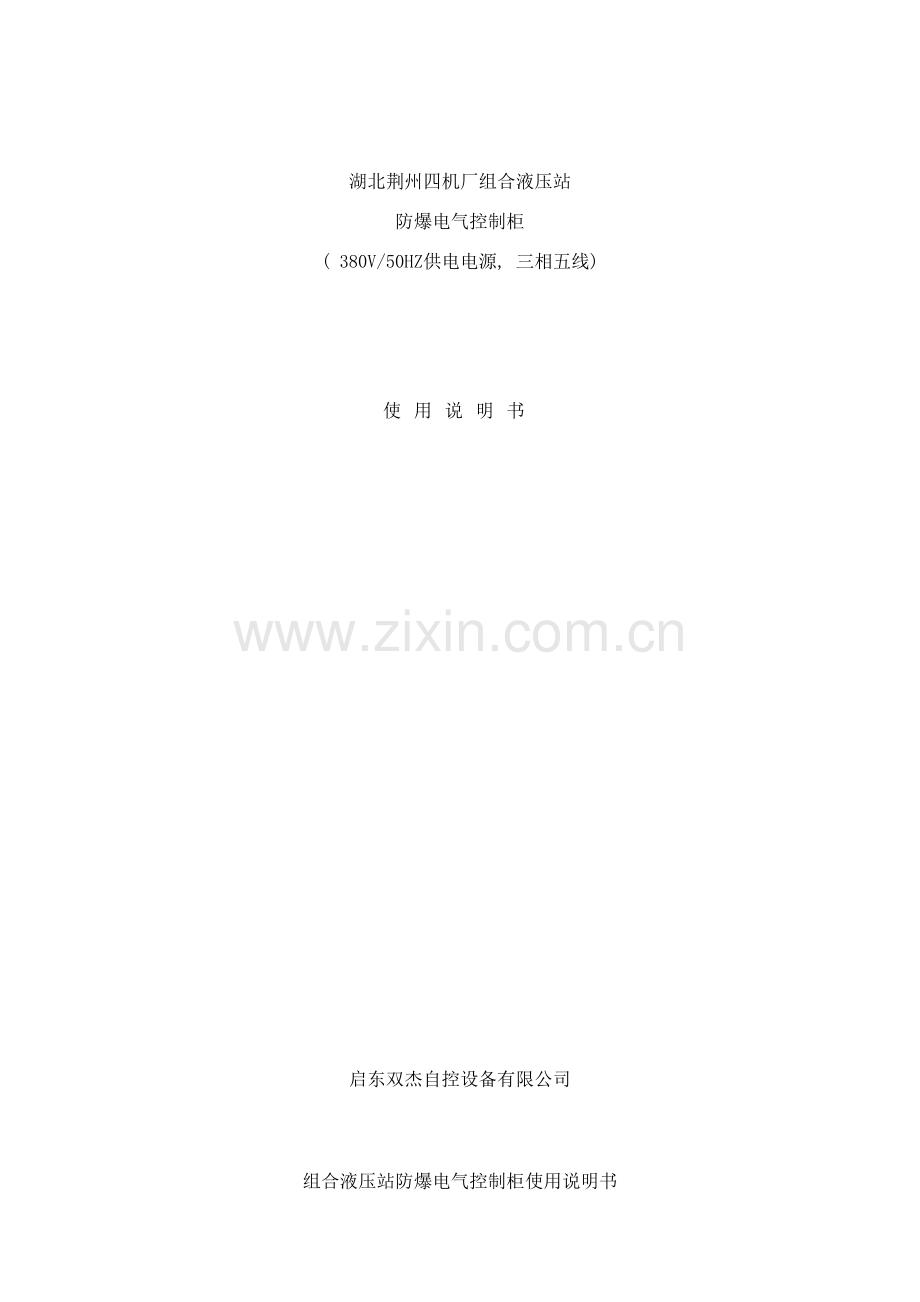

湖北荆州四机厂组合液压站
防爆电气控制柜
( 380V/50HZ供电电源, 三相五线)

使用说明书

启东双杰自控设备有限公司

组合液压站防爆电气控制柜使用说明书

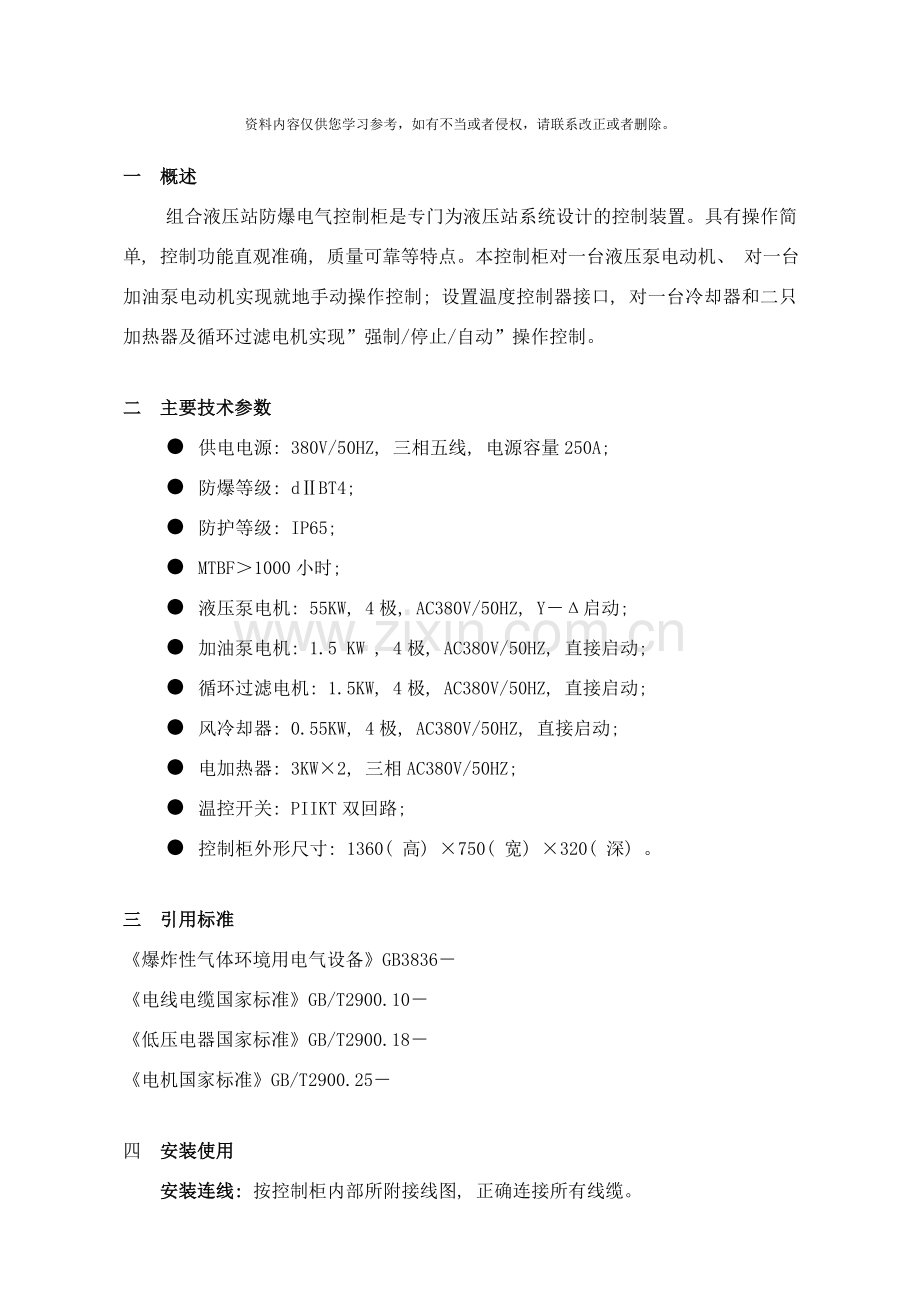

一 概述
组合液压站防爆电气控制柜是专门为液压站系统设计的控制装置。具有操作简单, 控制功能直观准确, 质量可靠等特点。本控制柜对一台液压泵电动机、 对一台加油泵电动机实现就地手动操作控制; 设置温度控制器接口, 对一台冷却器和二只加热器及循环过滤电机实现”强制/停止/自动”操作控制。

二 主要技术参数
● 供电电源: 380V/50HZ, 三相五线, 电源容量250A;
● 防爆等级: dⅡBT4;
● 防护等级: IP65;
● MTBF＞1000小时;
● 液压泵电机: 55KW, 4极, AC380V/50HZ, Y－Δ启动;
● 加油泵电机: 1.5 KW , 4极, AC380V/50HZ, 直接启动;
● 循环过滤电机: 1.5KW, 4极, AC380V/50HZ, 直接启动;
● 风冷却器: 0.55KW, 4极, AC380V/50HZ, 直接启动;
● 电加热器: 3KW×2, 三相AC380V/50HZ;
● 温控开关: PIIKT双回路;
● 控制柜外形尺寸: 1360( 高) ×750( 宽) ×320( 深) 。

三 引用标准
《爆炸性气体环境用电气设备》GB3836－
《电线电缆国家标准》GB/T2900.10－
《低压电器国家标准》GB/T2900.18－
《电机国家标准》GB/T2900.25－

四 安装使用
安装连线: 按控制柜内部所附接线图, 正确连接所有线缆。
外接供电电源电缆接口为防爆接插快速重载接插件, 防爆控制柜的其余线缆进出接口尺寸: 液压泵电机动力电缆WP1接口为M80, 其余电机动力电缆接口为M32, 控制电缆接口为M25, 预留M32和M25各2个线缆进出接口, 预留M20线缆进出接口1个。
确认线缆连接无误后, 进行电机转向调整。液压泵电机(=ZB+1B-M)为Y－Δ启动, 图中1U1－1U2、 1V1－1V2、 1W1－1W2必须分别为同一绕组的二个引出端。液压泵电机调整转向时, 必须将电机引线中1U1和1V1之间、 1U2和1V2之间同时互换; 其余电动机调整转向时, 只需将同一台电动机引线XU、 XV和XW中的任何二根互换即可。
控制柜下部防爆接线柜内设置接地装置, 应可靠接地。
操作使用: 将总电源开关、 各路动力电源及控制电源开关均拔向 ”开”位置, ”控制电源”指示灯均点亮。
液压泵控制: 按动”液压泵启动”按钮, ”液压泵运行”指示灯点亮, 液压泵电机(=ZB+1B-M)启动运转, 此时请将液压泵电机置于轻载状态。延时10秒左右, 等液压泵电机启动过程完成后, 液压泵电机(=ZB+1B-M)进入正常运行状态, 可承受额定载荷。按动”液压泵停止”按钮, ”液压泵运行”指示灯熄灭, 液压泵停止运转, 当液压泵出现故障或液压站液位过低、 油温高于70℃、 压力过低5秒时, 故障液压泵发出停机声光报警(=ZB+7C-HA), 并自动停止运行。
加油泵控制: 按动”加油泵启动”按钮, ”加油泵运行”指示灯点亮, 加油泵电动机( =JY+8B-M) 进入运行状态; 按动”加油泵停止”按钮, ”加油泵运行”指示灯熄灭, 加油泵停止运转, 当加至油满时, ”油位高”指示灯点亮, 加油泵(=JY+8B-M)自动停止加油。
循环过滤系统控制: 循环过滤系统包括循环过滤电机(=XH+8C-M1)控制、 冷却器电机(=XH+8D-M2)控制和两个加热器(=XH+5C-EH1,=XH+5D-EH2)控制。当冷却器控制选择开关置于”强制”位置时, ”冷却器运行”指示灯点亮, 冷却器电机(=XH+8D-M2)进入运行状态, 同时循环过滤泵( =XH+8C-M1) 自动运行, ”过滤泵运行”指示灯点亮, 当”冷却器运行模式”选择开关置于”停止”位置时, 冷却器电机(=XH+8D-M2)停止运行, ”冷却器运行”指示灯熄灭, 同时循环过滤泵( =XH+8C-M1) 自动停止运行, ”过滤泵运行”指示灯熄灭。当”加热器运行模式”选择开关置于”强制”位置时, ”加热器运行”指示灯点亮, 两个电加热器( =XH+5C-EH1, =XH+5D-EH2) 同时进入运行状态, 同时循环过滤泵( =XH+8C-M1) 自动运行, ”过滤泵运行”指示灯点亮, 当”加热器运行模式”选择开关置于”停止”位置时, 两个加热器( =XH+5C-EH1, =XH+5D-EH2) 停止运行, ”加热器运行”指示灯熄灭, 同时循环过滤泵( =XH+8C-M1) 自动停止运行, ”过滤泵运行”指示灯熄灭。
当”冷却器运行模式”选择开关和”加热器运行模式”选择开关都置于”自动”位置时, 控制系统实时检测温控开关输出信号, 当油温高于50℃时, 自动启动冷却器(=XH+8D-M2)和循环过滤泵( =XH+8C-M1) 运行; 直至油温低于30℃时, 自动停止冷却器(=XH+8D-M2) 和循环过滤泵( =XH+8C-M1) 运行。当油温低于10℃时, 自动启动电加热器( =XH+5C-EH1, =XH+5D-EH2) 和循环过滤泵( =XH+8C-M1) 运行; 直至油温高于30℃时, 自动停止电加热器( =XH+5C-EH1, =XH+5D-EH2) 和循环过滤泵( =XH+8C-M1) 运行。
五 使用注意事项
当控制柜面板”总电源开关”及各路控制电源开关出现自动断电保护动作时, 应立即切断电源, 检查保护动作出现的原因, 并排除故障后方可再次投入运行。
当控制柜的盖子( 包括上下盖板) 被打开后重新合上时, 应在盖子的防爆接合面处涂抹适量黄油, 并确保所有固定螺丝连接可靠。控制柜的上盖重新合上时, 请特别注意将”总电源断路器”和”主泵电源断路器”的传动机构正确连接, 内部线缆位置不致于影响任何相邻电器的正常工作! 控制柜下部为防爆接线柜, 所有线缆必须从防爆进出线孔穿过。所有防爆出线口在线缆连接完成后必须可靠紧固。防爆进出线孔在出厂时均配有隔离盲板, 对未使用的进出线孔必须用盲板可靠密封, 以确保整机防爆性能。
