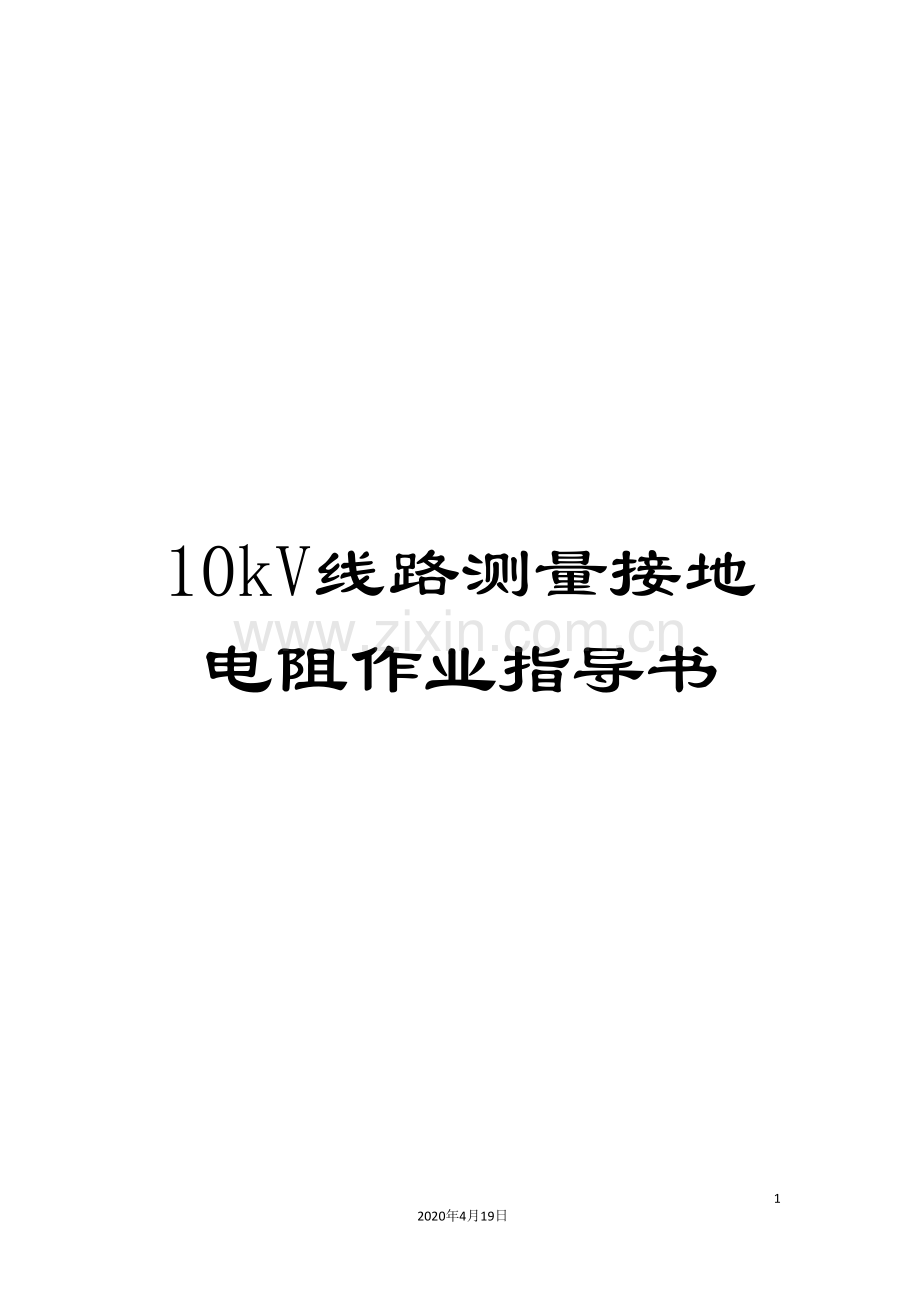

10kV线路测量接地电阻作业指导书.doc

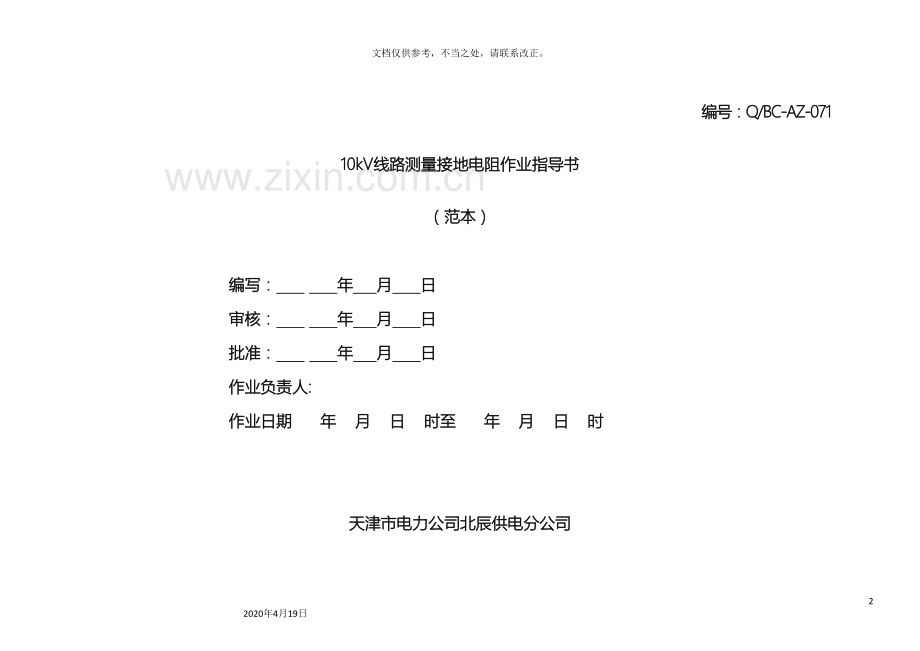

10kV线路测量接地电阻作业指导书82020年4月19日文档仅供参考，不当之处，请联系改正。编号：Q/BC-AZ-071 10kV线路测量接地电阻作业指导书（范本）编写： 年 月 日审核： 年 月 日批准： 年 月 日作业负责人: 作业日期 年 月 日 时至 年 月 日 时天津市电力公司北辰供电分公司1适用范围适用天津市电力公司北辰供电分公司10kV输电线路接地测量作业。2引用文件GBJ 2331990 10kV架空电力线路施工及验收规范 国家电网公司电力安全工作规程（电力线路部分）DL/T 741 架空送电线路运行规程 DL 4751992 接地装置工频特性参数的测量导则DL/T 6211997 交流电气装置的接地 DL/T 50921999 10kV架空送电线路设计规程 国家电网公司10kV架空输电线路运行规范国家电网公司110kV架空输电线路检修规范天津市电力公司天津市电力公司架空送电线路运行规程3修前准备3.1准备工作安排序号内 容标 准责任人备 注1开工前确定作业项目，明确作业内容、填写工作票了解接地型式、土壤电阻率等相关资料2准备工器具根据架空送电线路运行规程准备接地电阻测试仪等相应的工器具3.2 召开班前会 序号内容标准备注1人员分工根据作业内容及工作量，确定具体人员分工2技术交底明确工艺及质量标准3进行危险点分析及安全措施交底工作人员明确危险点及安全措施3.2人员要求序号内 容责任人备 注1作业前身体健康、精神状态良好，经医生检查无妨碍检修工作的疾病2具备必要的电气知识，本年度安规考试合格3熟悉杆塔接地测量的标准和方法3.3工器具序号名 称型 号单 位数 量备 注1接地电阻测量仪台1以小组为单位2扳手把13.4材料序号名 称型 号单 位数 量备 注1笔只12纸本13.5危险点分析序号内 容1地形障碍物不熟悉易造成迷路2对现场接地形式不熟悉易造成触电3.6安全措施序号内 容1施工前应熟悉地形、地貌2开工前工作负责人要向全体作业人员认真宣读工作票3工作人员必须着装整齐，正确佩戴好安全帽，各级人员应佩带相应的标志4接地测量应在雷季前干燥季节进行。不得在阴雨天进行5在使用铁锤定接地棒前，应检查锤头是否牢固6沿线路外侧行走，大风天应沿线路上风侧行走，行走时注意，防止扎脚摔伤，山区测量应携带蛇药及相应工具3.7作业分工序号人员组成负责人备注1工作负责人1人2工作监护人1人工作操作人1人4作业程序4.1开工序号内 容作业人员签字1进入现场2工作负责人组织人员学习工作票和危险点，落实危险点控制措施4.2作业内容及标准序号作业内容作业步骤及标准安全措施注意事项责任人签字1打开接地引线用扳手拆开杆塔接地每个接地引下线，拆开接地引下线的连接螺栓2接地电阻表测量（手摇）1.将仪器放平、调零2.按规程要求布置探针，电流极为4倍接地线长度、电压极为2.5倍接地线长度3.以每分钟120转速度摇动发电机、调整倍率盘，使指针稳定4.从表盘读数乘以倍率即是电阻值5.计入季节换算系数,确定实际接地电阻值1.接地测量应在雷季前干燥季节进行，不得在阴雨天进行2.测量工作至少应2人进行3.测量时被测地极应与设备断开3恢复接地引线恢复接地引下线时螺栓连接要紧固4.3竣工序号内 容负责人员签字1工作负责人检查测量数值是否正确2工作负责人检查地线连接是否良好、连接是否牢固3办理工作终结手序5消缺记录序号缺陷内容消除人员签字6验收总结序号检修总结1验收评价2存在问题及处理意见7指导书执行情况评估评估内容符合性优可操作项良不可操作项可操作性优修改项良遗漏项存在问题改进意见8附录8.1现场填写记录表杆塔号时间A腿B腿C腿D腿合联
