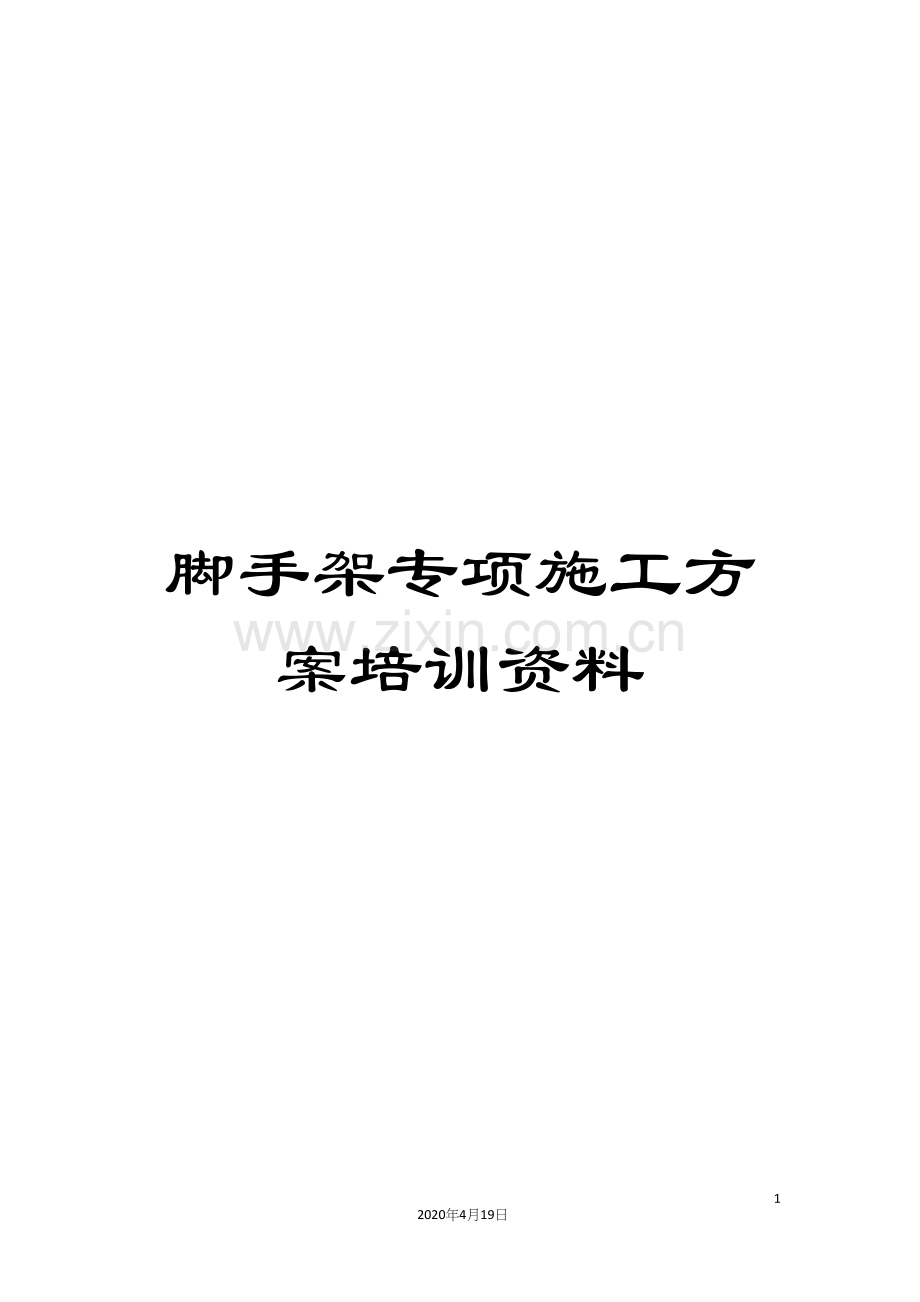

脚手架专项施工方案培训资料.docx

脚手架专项施工方案培训资料

67
2020年4月19日
文档仅供参考

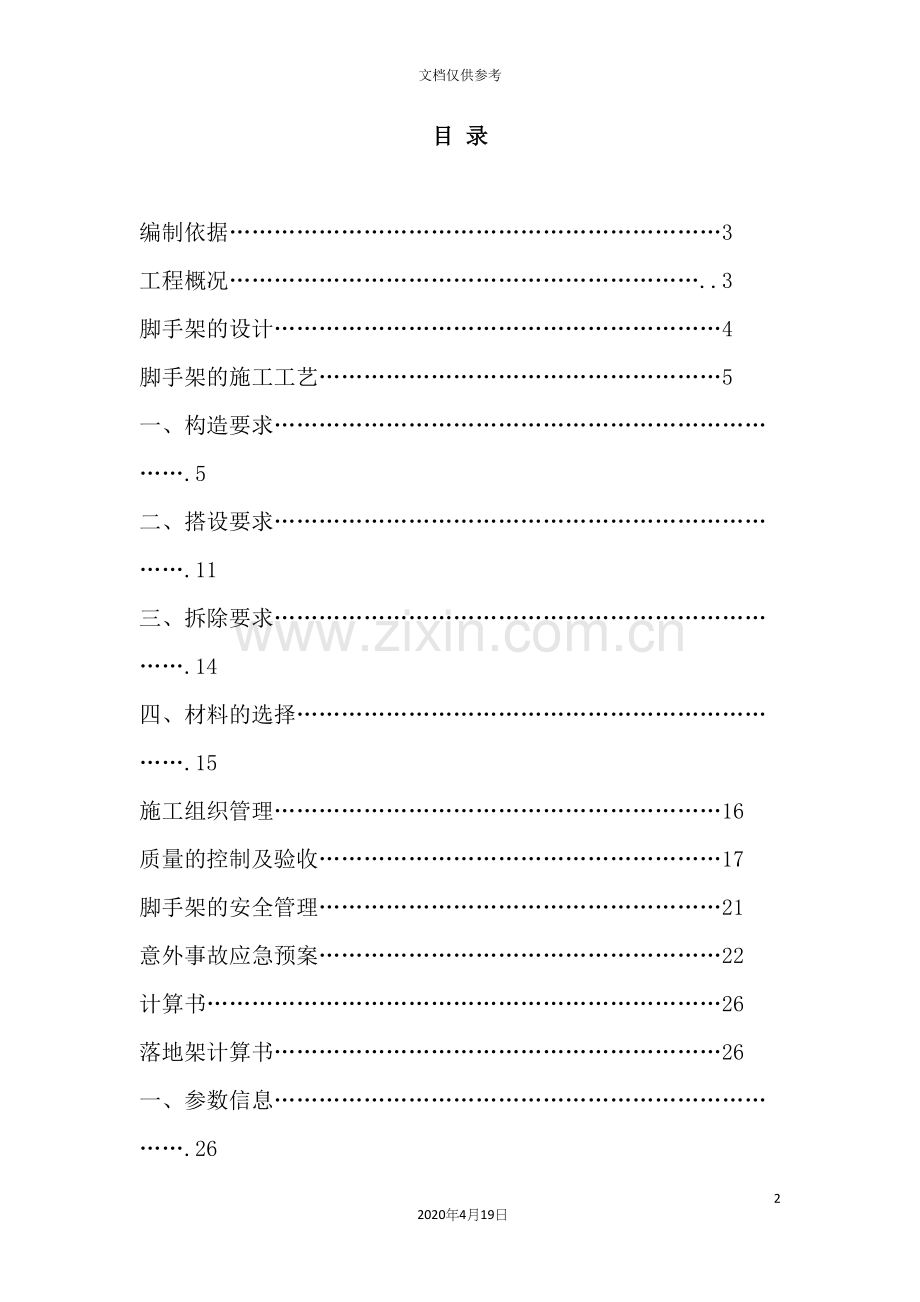

目 录

编制依据…………………………………………………………3
工程概况………………………………………………………..3
脚手架的设计……………………………………………………4
脚手架的施工工艺………………………………………………5
一、构造要求……………………………………………………………….5
二、搭设要求……………………………………………………………….11
三、拆除要求……………………………………………………………….14
四、材料的选择…………………………………………………………….15
施工组织管理……………………………………………………16
质量的控制及验收………………………………………………17
脚手架的安全管理………………………………………………21
意外事故应急预案………………………………………………22
计算书……………………………………………………………26
落地架计算书……………………………………………………26
一、参数信息……………………………………………………………….26
二、横向水平杆的计算…………………………………………………….28
三、纵向水平杆的计算…………………………………………………….30
四、扣件抗滑力的计算…………………………………………………….33
五、脚手架荷载标准值…………………………………………………….34
六、立杆的稳定性计算…………………………………………………….37
七、最大搭设高度的计算………………………………………………….39
八、连墙件的计算………………………………………………………….40
九、立杆的地基承载力计算……………………………………………….42
普通悬挑架墙外计算书…………………………………………43
一、 参数信息…………………………………………………………….43
二、 脚手架荷载标准值………………………………………………….46
三、 立杆的稳定性计算………………………………………………….48
四、 连墙件的计算……………………………………………………….50
五、 墙体和阳台处悬挑梁的受力计…………………………………….52
六、墙体和阳台处悬挑梁的整体稳定性计算…………………………….54
七、墙体和阳台处锚固段与楼板连接的计算…………………………….55
八、飘窗处悬挑梁的受力计算…………………………………………….56
九、飘窗处悬挑梁的整体稳定性计算…………………………………….58
十、飘窗处锚固段与楼板连接的计算…………………………………….59

编制依据
<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )、
<建筑地基基础设计规范>(GB 50007- )、
<建筑结构荷载规范>(GB 50009- )、
<钢结构设计规范>(GB 50017- )、
<钢管脚手架扣件>(GB15831-95)、
<建筑施工高处作业安全技术规范>(JGJ80-81)、
<安全网>(GB5725- )、
<模板及脚手架工程安全专项施工方案编制指南与案例分析>中国建筑工业出版社、
<模板与脚手架工程施工方案范例精选>中国电力出版社、
工程概况
该工程由江门市御豪房地产开发有限公司和江门市润和有限公司投资建设,由江门市蓬江设计院有限公司设计,位于里村大道东北方向。
13#住宅位于凯茵豪苑B区,为框架结构,总层数为17层,楼顶设有女儿墙,女儿墙标高为54.2米,建筑总面积为8004.2平方米,短边方向长为14.5米,长边方向长为43.2米。建筑物的南北面均有飘出的阳台,轮廓线曲折。
建筑物紧挨消防道路,施工期间要占用消防车道,在项目开工前,已向有关部门提出临时占用消防车道的申请,并获得批准。

脚手架的设计

1.13#住宅楼采用双排脚手架,搭设高度为 55.9米,一到十五层采用落地式脚手架,搭设高度为44.1米,立杆采用单立管,脚手架立杆的纵距为 1.50米,立杆的横距为1.05米,立杆的步距为1.50 米,立杆离墙体为300mm,采用的钢管类型为 Φ48×3.5,连墙件采用两步三跨,竖向间距 3.00 米,水平间距4.50 米,采用扣件连接,连墙件连接方式为双扣件。脚手板类别为木脚手板,施工荷载按两层荷载设计,每层为3.000 kN/m2,考虑风荷载对脚手架的影响
2.十五必层以上采用悬挑脚手架,搭设高度为11.8米,立杆采用单立管,脚手架立杆的纵距为 1.50米,立杆的横距为1.05米,立杆的步距为1.50 米,立杆离墙体为300mm,采用的钢管类型为 Φ48×3.5,连墙件采用两步三跨,竖向间距 3.00 米,水平间距4.50 米,采用扣件连接,悬挑水平钢梁采用[20a号工字钢] ,其中建筑物外悬挑段长度1.50米,建筑物内锚固段长度 2.00 米。其中飘窗处的锚固长度为2.5米,悬挑长度为2.0米。部分转角处的做法见施工图。
3.由于西北方向的公共架空层比其它楼层的阳台要突出,因此落地脚手架在西南面部分在二层以下为单立杆支承在脚手架基础上,二层以上内排立杆支承公共架空层上,垫上10号槽钢,并与支承在基础上的外排立杆形成双立管。

4.脚手架作为施工和围护安全使用,外挂绿色的密目安全网。具体做法见施工图。
5.为了施工顺利进行设置木脚手板,而且设置200mm高木挡脚板。具体做法见施工图。
6.落地脚手架的基础采用,100mm厚带有排水明沟的混凝土基础,不参与计算。
7.由于搭设高度较大,因此要布置较密的剪刀撑,剪刀撑与地面成45°角,转角处设置横向斜撑加强角部的整体性。
8.悬挑梁端的拉索,只是作为安全储备,不参与计算。

脚手架的施工工艺
一、构造要求
(一)纵向水平杆的构造应符合下列规定:
1. 纵向水平杆应设置在立杆内侧,单根杆长度不应小于 3 跨;
2. 纵向水平杆接长应采用对接扣件连接或搭接,并应符合下列规定:
1)两根相邻纵向水平杆的接头不应设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm;各接头中心至最近主节点的距离不应大于纵距的 1/3(图 6.2.1-1) 。

2) 搭接长度不应小于 1m,应等间距设置 3 个旋转扣件固定;端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。
3.本工程使用冲压木脚手板,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上。
(二)横向水平杆的构造应符合下列规定:
1.作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距的 1/2;
2. 本工程使用木脚手板,双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上;
3.主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除 。
(三)脚手板的设置应符合下列规定:
1. 作业层脚手板应铺满、铺稳、铺实;
2.本工程使用木脚手板,应设置在三根横向水平杆上。当脚手板长度小于 2m 时,可采用两根横向水平杆支承,但应将脚手板两端与横向水平杆可靠固定,严防倾翻。脚手板的铺设应采用对接平铺或搭接铺设。脚手板对接平铺时,接头处应设两根横向水平杆,脚手板外伸长度应取 130mm~150mm,两块脚手板外伸长度的和不应大于 300mm(图 6.2.4 a) ;脚手板搭接铺设时,接头应支在横向水平杆上,搭接长度不应小于 200mm,其伸出横向水平杆的长度不应小于 100mm(图 6.2.4 b) 。

3 .作业层端部脚手板探头长度应取 150mm,其板的两端均应固定于支承杆
件上。
(四)立杆的构造要符合下面的要求
1.每根立杆底部宜设置底座或垫板。
2. 脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于 200mm 处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
3.脚手架 立杆基础不在同一高度上时 , 必须将高处的纵向扫地杆向低处延长两跨与立杆固定,于 高低差不应大于 1m 。靠边坡上方的立杆轴线到边坡的距离不应小于500mm ( 图 图 6.3.3

4 .脚手架立杆的对接、搭接应符合下列规定:
(1)当立杆采用对接接长时,立杆的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内, 同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500 ㎜;各接头中心至主节点的距离不宜大于步距的 1/3 ;
(2)当立杆采用搭接接长时,搭接长度不应小于 1m ,并应采用不少于 2 个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于 100mm。
5. 脚手架立杆顶端栏杆宜高出女儿墙上端 1m,宜高出檐口上端 1.5m。
(五)连墙件的构造应符合下面的要求
1. 脚手架连墙件设置的位置、数量应按专项施工方案确定。
2. 连墙件的布置应符合下列规定:
(1)应靠近主节点设置,偏离主节点的距离不应大于 300mm;
(2) 应从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采用其它可靠措施固定;
(3) 应优先采用菱形布置,或采用方形、矩形布置。
3.连墙件中的连墙杆应呈水平设置,当不能水平设置时,应向脚手架一端下斜连接。
4. 连墙件必须采用可承受拉力和压力的构造。本工程为高于24米的双排脚手架,应采用刚性连墙件与建筑物连接。
5.当脚手架下部暂不能设连墙件时应采取防倾覆措施。当搭设抛撑时,抛撑应采用通长杆件,并用旋转扣件固定在脚手架上,与地面的倾角应在 45º～60º之间;连接点中心至主节点的距离不应大于 300mm。抛撑应在连墙件搭设后再拆除。
(六)门洞的构造要求
1.双排脚手架门洞宜采用上升斜杆、 平行弦杆桁架结构型式 (图 6.5.1) ,斜杆与地面的倾角 a 应在 45 0 ~60 0 之间。门洞桁架的型式采用 A 型;

2.双排脚手架门洞桁架的构造应符合下列规定:
1.双排脚手架门洞处的空间桁架,除下弦平面外,应在其余 5 个平面内的图示节间设置一根斜腹杆(图 6.5.1 中 1-1、2-2、3-3 剖面) 。
2 斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线至主节点的距离不宜大于 150mm。当斜腹杆在 1 跨内跨越 2 个步距(图 6.5.1A 型)时,宜在相交的纵向水平杆处,增设一根横向水平杆,将斜腹杆固定在其伸出端上。
3 斜腹杆宜采用通长杆件,当必须接长使用时,宜采用对接扣件连接,也可采用搭接,搭接构造应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 6.3.6 条第二款的规定
3. 门洞桁架下的两侧立杆应为双管立杆,副立杆高度应高于门洞口 1~2 步。
4.门洞桁架中伸出上下弦杆的杆件端头, 均应增设一个防滑扣件 (图 6.5.1),该扣件宜紧靠主节点处的扣件。

(七)剪刀撑与横向斜撑
1.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线至主节点的距离不应大于 150mm。
2.横向斜撑应在同一节间,由底至顶层呈之字型连续布置,斜撑的固定应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 6.5.2 条第 2 款的规定;

二、搭设要求
1.双排脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上两步;如果超过相邻连墙件以上两步,无法设置连墙件时,应采取撑拉固定等措施与建筑结构拉结。
2. 每搭完一步脚手架后,应按<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )表 8.2.4 的规定校正步距、纵距、横距及立杆的垂直度。
3 .底座安放应符合下列规定:
(1) 底座、垫板均应准确地放在定位线上;
(2)垫板应采用长度不少于 2 跨、厚度不小于 50mm、宽度不小 200 ㎜的木垫板。
4 .立杆搭设应符合下列规定:
(1) 相邻立杆的对接连接应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 6.3.6 条的规定;
(2) 脚手架开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除;
(3) 当架体搭设至有连墙件的主节点时,在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件。
5. 脚手架纵向水平杆的搭设应符合下列规定:
(1) 脚手架纵向水平杆应随立杆按步搭设,并应采用直角扣件与立杆固定;
(2) 纵向水平杆的搭设应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 6.2.1 条的规定;
(3) 在封闭型脚手架的同一步中,纵向水平杆应四周交圈设置,并应用直角扣件与内外角部立杆固定。
6. 脚手架横向水平杆搭设应符合下列规定:
(1) 搭设横向水平杆应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 6.2.2 条的规定;
(2) 双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于 100mm;
7. 脚手架门洞搭设应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 6.5 节的规定。
8. 扣件安装应符合下列规定:
(1) 扣件规格应与钢管外径相同;
(2) 螺栓拧紧扭力矩不应小于 40N·m,且不应大于 65N·m;
(3) 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于 150mm;
(4) 对接扣件开口应朝上或朝内;
(5) 各杆件端头伸出扣件盖板边缘的长度不应小于 100mm。
9.作业层、斜道的栏杆和挡脚板的搭设应符合下列规定(图 7.3.12) :
(1) 栏杆和挡脚板均应搭设在外立杆的内侧;
(2) 上栏杆上皮高度应为 1.2m;
(3) 挡脚板高度不应小于 180mm;
(4) 中栏杆应居中设置。

10. 脚手板的铺设应符合下列规定:
(1) 脚手板应铺满、铺稳,离墙面的距离不应大于 150mm;
(2) 采用对接或搭接时均应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 6.2.3 条的规定; 脚手板探头应用直径 3.2mm 的镀锌钢丝固定在支承杆件上;
(3) 在拐角、斜道平台口处的脚手板,应用镀锌钢丝固定在横向水平杆上,防止滑动。
三、拆除要求
1. 脚手架拆除应按专项方案施工,拆除前应做好下列准备工作:
(1) 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求;
(2) 应根据检查结果补充完善脚手架专项方案中的拆除顺序和措施,经审批
后方可实施;
(3) 拆除前应对施工人员进行交底;
(4) 应清除脚手架上杂物及地面障碍物。
2.双排 脚手架拆除作业必须由上而下逐层进行,严禁上下同时作业 ;连墙件必须随脚手架逐层 拆除,严禁先将连墙件整层或数层拆除后再拆脚手架 ;分段拆除高差大于两步时 , 应增设连墙件加固 。
3. 当脚手架拆至下部最后一根长立杆的高度(约 6.5m)时,应先在适当位置搭设临时抛撑加固后,再拆除连墙件。当单、双排脚手架采取分段、分立面拆除时,对不拆除的脚手架两端,应先按<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 6.4.4 条、6.6.4 条、6.6.5 条的有关规定设置连墙件和横向斜撑加固。
4. 架体拆除作业应设专人指挥,当有多人同时操作时,应明确分工、统一行动,且应具有足够的操作面。
5 卸料时各构配件严禁抛掷至地面 ;
6. 运至地面的构配件应按<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )的规定及时检查、 整修与保养, 并应按品种、规格分别存放。

四、材料的选择
(一)钢管
1.脚手架钢管应采用现行国家标准<直缝电焊钢管>GB/T13793 或<低压流体输送用焊接钢管>GB/T3091 中规定的 Q235 普通钢管;钢管的钢材质量应符合现行国家标准<碳素结构钢>GB/T700 中 Q235 级钢的规定。
2. 脚手架钢管采用 Φ 48×3.5 钢管。凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不准采用,外架钢管采用黄色,扣件刷黄色防锈漆。
(二)扣件
1. 扣件应采用可锻铸铁或铸钢制作,其质量和性能应符合现行国家标准<钢管脚手架扣件>GB15831 的规定。采用其它材料制作的扣件,应经试验证明其质量符合该标准的规定后方可使用。
2. 扣件在螺栓拧紧扭力矩达到 65N·m 时,不得发生破坏。
3. 扣件不得有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件应与钢管的贴面接触良好,扣件夹紧钢管时,开口处的最小距离要大于5mm。
(三)脚手板
1. 脚手板可采用木材料制作,单块脚手板的质量不宜大于 30kg。
2. 木脚手板材质应符合现行国家标准<木结构设计规范>GB50005 中 II a 级材质的规定。脚手板厚度不应小于 50mm,两端宜各设置直径不小于 4mm 的镀锌钢丝箍两道。
(四)悬挑脚手架用型钢
1. 悬挑脚手架用型钢的材质应符合现行国家标准<碳素结构钢>GB/T700
或<低合金高强度结构钢>GB/T1591 的规定。选用[20a号工字钢]
2. 用于固定型钢悬挑梁的 U 型钢筋拉环或锚固螺栓材质应符合现行国家标准<钢筋混凝土用钢 第 1 部分:热轧光圆钢筋>GB1499.1 中 HPB235 级钢筋的规定。
(五)连墙件
采用ф48×3.5 A3焊接钢管,其质量应符合现行国家标准<碳素结构钢>(GB/T700)中Q235-A级钢的规定。凡严重锈蚀、薄壁、严重弯曲及裂变的杆件不准采用。
(六)安全网
采用栏杆围网选用合格的聚氯乙烯编织的1.8×6m的密目式安全立网,安全网应为不小于 目/100cm2的密目工绿化围护立网,经建设主管部门认证并应符合要求。

施工组织管理
搭设过程中,因处在施工高峰期,各施工班组在交叉作业中,故应加强安全监控力度,现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域,用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作,本小组机构组成、人员编制及责任分工如下
(项目经理)** 组长,负责协调指挥工作;
(技术负责人)*** 组员,负责现场施工指挥,技术交底;
(安全员)*** 组员,负责现场安全检查工作;
(架子工班长)**** 组员,负责现场具体施工;

质量的控制及验收
一、 构配件检查与验收
1)新钢管的检查应符合下列规定:
1. 应有产品质量合格证;
2. 应有质量检验报告,钢管材质检验方法应符合现行国家标准<金属材料室温拉伸试验方法>GB/T 228 的有关规定,其质量应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 3.1.1 条的规定;
3 .钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;
4 .钢管外径、壁厚、端面等的偏差,应分别符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )表 8.1.8 的规定;
5 .钢管应涂有防锈漆。
2) 旧钢管的检查应符合下列规定:
1. 表面锈蚀深度应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )表8.1.8序号3的规定。 锈蚀检查应每年一次。检查时,应在锈蚀严重的钢管中抽取三根,在每根锈蚀严重的部位横向截断取样检查,当锈蚀深度超过规定值时不得使用;
2. 钢管弯曲变形应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )表 8.1.8 序号 4 的规定。
3) 扣件验收应符合下列规定:
1 扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时,应按现行国家标准<钢管脚手架扣件>GB 15831 的规定抽样检测;
2 新、旧扣件均应进行防锈处理;
3 扣件的技术要求应符合现行国家标准<钢管脚手架扣件>GB 15831 的相关规定。
4) 扣件进入施工现场应检查产品合格证,并应进行抽复试,技术性能应符合现行国家标准 < 钢管脚手架扣件 > 1 GB 15831 的规定。扣件在使用前应逐个挑选,有裂缝、变形、螺栓出现滑丝的严禁使用。
5) 脚手板的检查应符合下列规定:
木脚手板质量应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 3.3.3 条的规定,宽度、厚度允许偏差应符合国家标准 <木结构工程施工质量验收规范> GB 50206- 第 4.3.1条表 4.3.1 第一项的规定。不得使用扭曲变形、劈裂、腐朽的脚手板;
6)悬挑脚手架用型钢的质量应符合
悬挑脚手架用型钢的质量应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 3.5.1 条的规定,并应符合现行国家标准<钢结构工程施工质量验收规范>GB 50205 的有关规定。
7)构配件允许偏差
构配件允许偏差应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )、
表 8.1.8 的规定。
二、 脚手架检查与验收
1) 脚手架及其地基基础应在下列阶段进行检查与验收:
1. 基础完工后及脚手架搭设前;
2. 作业层上施加荷载前;
3. 每搭设完 6m~8m 高度后;
4. 达到设计高度后;
5. 遇有六级强风及以上风或大雨后
6. 停用超过一个月。
2) 应根据下列技术文件进行脚手架检查、验收:
1. <建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 8.2.3~8.2.5 条的规定;
2. 专项施工方案及变更文件;
3. 技术交底文件。
4. 构配件质量检查<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )表(附录 D,表 D)
3) 脚手架使用中,应定期检查下列要求内容:
1 .杆件的设置和连接,连墙件、支撑、门洞桁架等的构造应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )和专项施工方案的要求;
2. 地基应无积水,底座应无松动,立杆应无悬空;
3. 扣件螺栓应无松动;
4. 高度在 24m 以上的双排、满堂脚手架,其立杆的沉降与垂直度的偏差应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )表 8.2.4 项次 1、2 的规定;高度在 20m 以上的满堂支撑架,其立杆的沉降与垂直度的偏差应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )表 8.2.4 项次 1、3 的规定;
5. 安全防护措施应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )要求;
6. 应无超载使用。
4) 脚手架搭设的技术要求、允许偏差与检验方法,应符合<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )表 8.2.4 的规定。
5) 安装后的扣件螺栓拧紧扭力矩应采用扭力板手检查, 抽样方法应按随机分布原则进行。抽样检查数目与质量判定标准,应按<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )表 8.2.5 的规定确定。不合格的应重新拧紧至合格。

脚手架的安全管理
1.扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。架子工应持证上岗 。
2. 搭拆脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
3 .脚手架的构配件质量与搭设质量,应按<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 8 章的规定进行检查验收,并应确认合格后使用。
4.钢管上严禁打孔 。
5.作业层上的施工荷载应符合设计要求,不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上;严禁悬挂起重设备,严禁拆除或移动架 体上安全防护设施 。
6 .当有六级强风及以上风、浓雾、雨天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施。
7. 夜间不宜进行脚手架搭设与拆除作业。
8 .脚手架的安全检查与维护,应按<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 8.2 节的规定进行。
9.脚手板应铺设牢靠、严实,并应用安全网双层兜底。施工层以下每隔 10米应用安全网封闭。
10. 单、双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭,密目式安全网宜设置在脚手架外立杆的内侧,并应与架体绑扎牢固。
11. 当有六级强风及以上风、浓雾、雨天气时应停止脚手架搭设与拆除作业。雨后上架作业应有防滑措施。
12. 夜间不宜进行脚手架搭设与拆除作业。
13 .脚手架的安全检查与维护,应按<建筑施工扣件式钢管脚手架安全技术规范>(JGJ130- )第 8.2 节的规定进行。
14 .脚手板应铺设牢靠、严实,并应用安全网双层兜底。施工层以下每隔 10米应用安全网封闭。
15.双排脚手架、悬挑式脚手架沿架体外围应用密目式安全网全封闭,密目式安全网宜设置在脚手架外立杆的内侧,并应与架体绑扎牢固。
16. 在脚手架上进行电、气焊作业时,应有防火措施和专人看守。
17. 工地临时用电线路的架设及脚手架接地、避雷措施等,应按现行行业标准<施工现场临时用电安全技术规范>JGJ 46 的有关规定执行。
18. 搭拆脚手架时,地面应设围栏和警戒标志,并应派专人看守,严禁非操作人员入内工程
意外事故应急预案
一、应急预案小组成员
组 长:王**
副 组 长:杨**
主要成员:任**、宁**、罗**、路**
二、目的:
为了确保工地发生意外事故及突发事故时,项目部能采取相应措施,对受害人员及事故进行妥善处理,特制定本应急预案。
三、组织:
本项目部成立由项目经理、安全员、技术负责人等管理人员及各班组长成立应急指挥小组,负责指挥及协调现场工作。
四、职责:
1、王**负责现场指挥,织现场抢救工作。同时掌握事故情况、组织现场抢救工作。
2、宁**配合王**负责现场指挥。
3、宁**、罗**负责现场保护,维护秩序,设立警戒线,维护秩序,疏散人员。杨**做好当事人周围人员的问讯记录。路**负责联络调查,受现场指挥小组命令,立即通知当地安全生产监督局,并现场自查自纠,清除隐患,防止同类事故发生。
4、其它成员人员和协助成员配合实施。
五、现场意外事件紧急处理程序
1、工地如突发因工重伤、死亡事故,项目部必须立即组织抢救伤员,保护现场,并以最快方式向公司及安全监督站报告简要情况。
2、如认定重伤或死亡事故,由项目部负责保护事故现场,绘制事故现场平面图、立体图,并提供有关资料。
3、由项目部安全管理部门填写事故快报。
4、各级人员认真配合上级和政府主管部门人员勘察现场,开展事故调查。
5、调查重伤事故由项目经理组织事故调查组,并在10天内提出事故报告报公司安全监督站。
6、轻伤事故由项目安全部调查分析并报告。
7、机械事故直接报公司工程管理部,因机械事故伤及人员的,报公司工程管理部的同时报安全监督站。
8、项目部发生重伤事故,主管安全生产工作人员要采取组织会议等多种方法通报事故经过、原因,提出改进措施,吸取教训,强化安全生产管理,预防同类事故重复发生或其它事故的再发生。
9、如事件发生在夜间,须由项目部夜间值班人员紧急上报项目部有关人员。
六、因工发生意外伤害事故的紧急处理:
1、发生人身意外伤害时需采取的相应事项:
如现场发生人身意外伤害事故,如当事人没有自觉症状,不要轻易放走当事人,医务人员要对其进行全面检查并观察24小时,确实没有损伤时才能视为正常。
当发现伤员心跳、呼吸停止时要应地抢救,进行心脏复苏,直至急救医务人员到场进一步抢救。
现场发生人身意外伤害事故,不要慌乱,派专人守在伤员前进行临时救护,另派人与急救中心或医院联系说明伤员所处地点,行车路线及达到所在地点的明显标志。
对于骨折伤员,特别是怀疑颈、胸腰椎骨折伤员要做好固定,用硬板搬运,不得随意拉扯、扭曲身体搬运。
现场发现法定传染病人应立即报告公司及医院,并进行隔离,环境消毒及检疫,由公司及医院与有关单位联系处理。
2、急救中心及医疗单位急救车联系方法,以及不同伤害部位相应急救首选医院
阜阳市急救中心电话:120
3、急救首选医院具体方案
项目部在得到因工伤害事故报告后,应立即组织抢救受伤人员,指导现场急救或送专门医院抢救,并组织人员救险,防止险情扩大;
必须根据具体受伤部位需送相应医院,其指导原则为尽最大努力减少拖延时间,保证抢救及时,把损失降低到最低限度;
如现场无应急车辆,须打”120”请求急救车;
若医院路线不清,可要求”120”急救车送往指定医院。
伤员送往医院过程中,必须项目部管理人员相陪(夜间施工由值班人员相陪)以避免产生不必要的麻烦,并保护好现场,及时通报项目部有关领导及安全人员。
七、相关通讯联络:
项目经理 :王** 电话:
安 全 员:杨** 手机:
技术负责人:宁** 手机:
医疗救护中心:120 公安:110
火 警:119
**市安全监督站电话:

计算书

落地架计算书

一、参数信息:

1.脚手架参数
搭设尺寸为:立杆的纵距为 1.50米,立杆的横距为1.05米,立杆的步距为1.50 米;
计算的脚手架为双排脚手架搭设高度为 44.1 米,立杆采用单立管;
内排架距离墙长度为0.30米;
横向水平杆在上,搭接在纵向水平杆上的横向水平杆根数为 2;
采用的钢管类型为 Φ48×3.5;
横杆与立杆连接方式为单扣件
连墙件采用两步三跨,竖向间距 3.00 米,水平间距4.50 米,采用扣件连接;
连墙件连接方式为双扣件;

2.活荷载参数
施工荷载均布参数(kN/m2):3.000;脚手架用途:其它用途;
同时施工层数:2;

3.风荷载参数
广东省台山地区,基本风压为0.55,风荷载高度变化系数μz为1.13,风荷载体型系数μs为1.20;
考虑风荷载

4.静荷载参数
每米立杆数承受的结构自重标准(kN/m2):0.1394;
脚手板自重标准值(kN/m2 ):0.350;栏杆挡脚板自重标准值(kN/m2):0.170;
安全设施与安全网(kN/m2 ):0.005;脚手板铺设层数:2;
脚手板类别:木脚手板;栏杆挡板类别:栏杆木;

5.地基参数
地基土类型:碎石土;地基承载力标准值(kN/m2):500.00;
基础底面扩展面积(m2):0.09;基础降低系数:0.40。

二、横向水平杆的计算:

横向水平杆按照简支梁进行强度和挠度计算,横向水平杆在纵向水平杆的上面。
按照横向水平杆上面的脚手板和活荷载作为均布荷载计算横向水平杆的最大弯矩和变形。

1.均布荷载值计算

横向水平杆的自重标准值: P1= 0.038 kN/m ;
脚手板的荷载标准值: P2= 0.350×1.500/2=0.263 kN/m ;
活荷载标准值: Q=3.000×1.500/2=2.25 kN/m;
荷载的计算值: q=0.038×1.2+0.263×1.2+2.25×1.4 =3.511kN/m;

横向水平杆计算简图
2.强度计算

最大弯矩考虑为简支梁均布荷载作用下的弯矩,
计算公式如下:

最大弯矩 Mqmax =3.511×1.0502/8 = 0.484 kN.m;

σ = Mqmax/W =0.484×10^6/5080.0=95.28 N/mm2;

横向水平杆的计算强度小于 205.0 N/mm2,满足要求!

3.挠度计算:

最大挠度考虑为简支梁均布荷载作用下的挠度
荷载标准值q=0.038+0.263+2.25 = 2.551 kN/m ;

最大挠度 V = 5.0×2.551×1050.04/(384×2.060×105×121900.0)=1.608 mm;

横向水平杆的最大挠度小于 1050.0 / 150=7.000 与10 mm,满足要求!

三、纵向水平杆的计算:

纵向水平杆按照三跨连续梁进行强度和挠度计算,横向水平杆在纵向水平杆的上面。

1.荷载值计算

横向水平杆的自重标准值: P1= 0.038×1.050=0.040 kN;
脚手板的荷载标准值: P2= 0.350×1.050×1.500/2=0.276 kN;
活荷载标准值: Q= 3.000×1.050×1.500/2=2.363 kN;

荷载的计算值: P=(1.2×0.040+1.2×0.276+1.4×2.363)/2=1.844 kN;

纵向水平杆计算简图
2.强度计算
最大弯矩考虑为纵向水平杆自重均布荷载与荷载的计算值最不利分配的弯矩和。

均布荷载最大弯矩计算:M1max=0.08×0.038×1.200×1.5002=0.008 kN.m;

集中荷载最大弯矩计算公式如下:

集中荷载最大弯矩计算::M2max=0.175×1.844×1.500= 0.484 kN.m;

M = M1max + M2max = 0.008+0.484=0.492 kN.m

抗弯强度:σ= 0.492×106/5080.0=96.850 N/mm2;

纵向水平杆的抗弯强度σ=96.850 小于[f]=205.0N/mm2;

3.挠度计算

最大挠度考虑为纵向水平杆自重均布荷载与荷载的计算值最不利分配的挠度和,单位:mm

均布荷载最大挠度计算公式如下:

纵向水平杆自重均布荷载引起的最大挠度:
Vmax= 0.677×0.038×1500.04 /(100×2.060×105×121900.0) = 0.052 mm;

集中荷载最大挠度计算公式如下:

集中荷载标准值P=(0.040+0.276+2.363)/2=1.340kN
集中荷载标准值最不利分配引起的最大挠度: V= 1.146×1.340×10^3×1500.03/ ( 100 ×2.060×105×121900.0 )= 2.064 mm;

最大挠度和:V= Vmax + Vpmax = 0.052+2.064=2.116 mm;

纵向水平杆的最大挠度小于 1500.0 / 150=10.0 或者 10 mm,满足要求!

四、扣件抗滑力的计算:

按规范要求,直角、旋转单扣件承载力取值为8.00kN。

纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算(规范5.2.5):

R ≤ Rc

其中 Rc -- 扣件抗滑承载力设计值,取8.00 kN;
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值;

横杆的自重标准值: P1 = 0.038×1.500=0.058 kN;

脚手板的荷载标准值: P2 = 0.350×1.050×1.500/2=0.276 kN;

活荷载标准值: Q =3.000×1.050×1.500 /2 = 2.363 kN;

荷载的计算值: R=1.2×(0.058+0.276)+1.4×2.363=3.709 kN;

R < 8.00 kN , 单扣件抗滑承载力的设计计算满足要求!

五、脚手架荷载标准值:

作用于脚手架的荷载包括
