河南理工大学微机原理及接口技术期末试题A级答案.doc

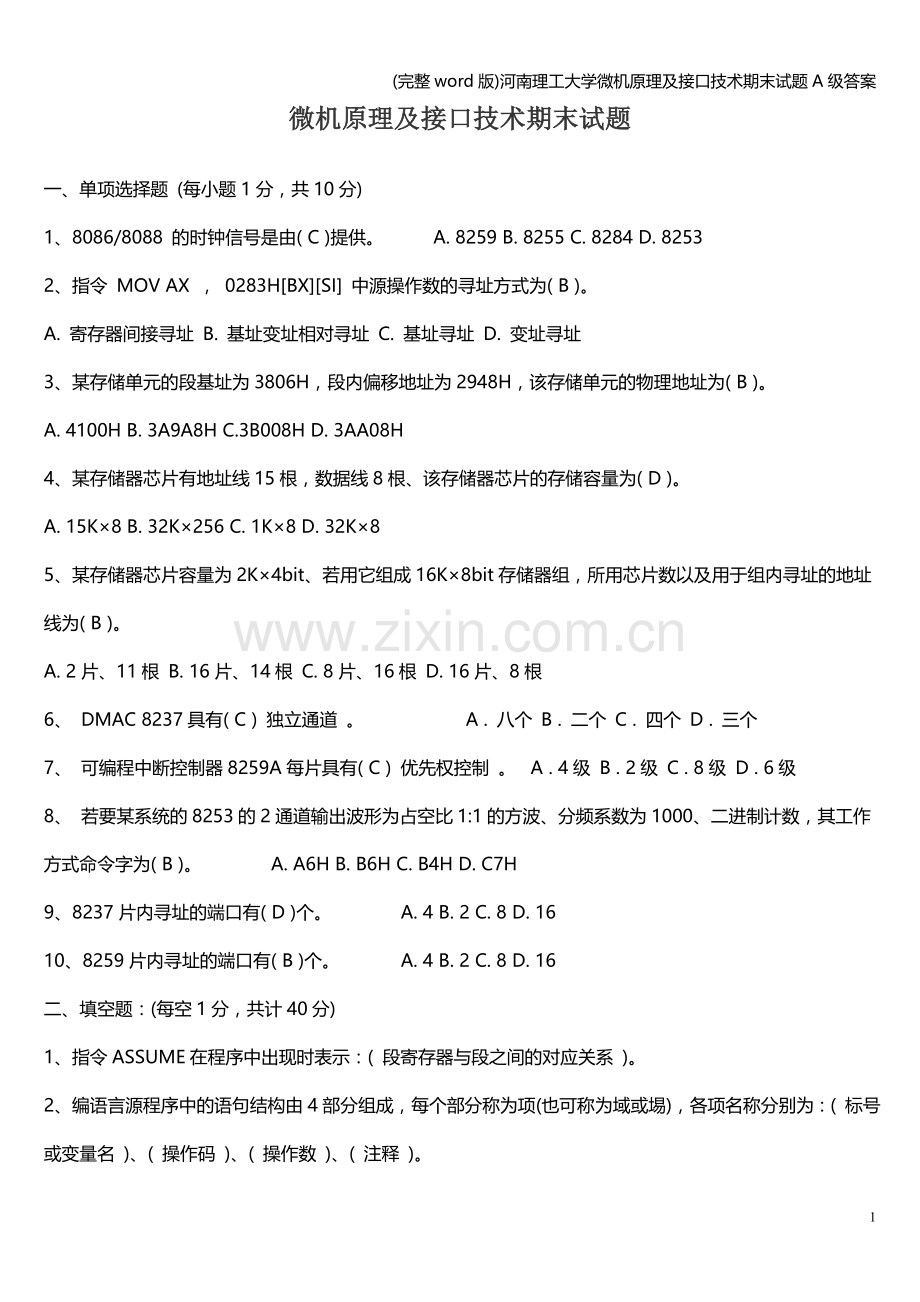

(完整word版)河南理工大学微机原理及接口技术期末试题A级答案微机原理及接口技术期末试题一、单项选择题 (每小题1分，共10分) 1、8086/8088 的时钟信号是由( C )提供。 A. 8259 B. 8255 C. 8284 D. 8253 2、指令 MOV AX ， 0283HBXSI 中源操作数的寻址方式为( B )。 A. 寄存器间接寻址 B. 基址变址相对寻址 C. 基址寻址 D. 变址寻址 3、某存储单元的段基址为3806H，段内偏移地址为2948H，该存储单元的物理地址为( B )。 A. 4100H B. 3A9A8H C.3B008H D. 3AA08H4、某存储器芯片有地址线15根，数据线8根、该存储器芯片的存储容量为( D )。 A. 15K8 B. 32K256 C. 1K8 D. 32K85、某存储器芯片容量为2K4bit、若用它组成16K8bit存储器组，所用芯片数以及用于组内寻址的地址线为( B )。 A. 2片、11根 B. 16片、14根 C. 8片、16根 D. 16片、8根 6、 DMAC 8237具有( C ) 独立通道 。 A . 八个 B . 二个 C . 四个 D . 三个 7、 可编程中断控制器8259A每片具有( C ) 优先权控制 。 A . 4级 B . 2级 C . 8级 D . 6级 8、 若要某系统的8253的2通道输出波形为占空比1:1的方波、分频系数为1000、二进制计数，其工作方式命令字为( B )。 A. A6H B. B6H C. B4H D. C7H9、8237片内寻址的端口有( D )个。 A. 4 B. 2 C. 8 D. 1610、8259片内寻址的端口有( B )个。 A. 4 B. 2 C. 8 D. 16二、填空题：(每空1分，共计40分) 1、指令ASSUME在程序中出现时表示：( 段寄存器与段之间的对应关系 )。 2、编语言源程序中的语句结构由4部分组成，每个部分称为项(也可称为域或埸)，各项名称分别为：( 标号或变量名 )、( 操作码 )、( 操作数 )、( 注释 )。 3、志寄存器FR中有六个状态标志，它们的符号、名称以及为0和1时代表的意义分别为： .(进/借位位CF；当运算中最高位有进位或借位时CF=1；否则CF=0 )； .(符号位SF；当运算的结果最高位为1即结果为负数时SF=1；否则SF=0 )； .(奇偶位PF；当运算的结果中低8位中含1的个数为偶数时PF=1；否则PF=0 )； .(全零位ZF；当运算的结果为零时ZF=1；否则ZF=0 )； .(溢出位OF；当带符号数运算的结果有溢出时OF=1；否则OF=0 )； .(半进/借位位AF；当运算的结果D3向D4有进位或借位时AF=1；否则AF=0 )； 4、微机主机与输入/输出设备之间的数据传送方式有以下四种方式：( 无条件传送 )、 ( 查询式传送 )、( 中断传送 )、( DMA传送 )、 5、执行下面的程序段后，AX=( 35 )MOV CX， 5MOV AX， 50NEXT：SUB AX， CXLOOP NEXTHLT6、执行下面的程序段后，AL=( 34H )， BUF DW 2152H，3416H，5731H，4684HMOV BX， OFFSET BUFMOV AL， 3XLAT7、标志寄存器FR中有三个控制标志，它们的符号、名称以及为0和1时代表的意义分别为： .(中断控制IF；允许即开中断时IF=1；否则IF=0 )； .(方向控制DF；在串操作指令时需变址寄存器SI,DI按递减方式工作即-1/2时DF=1；否则DF=0)； .(单步操作控制TF；需单步工作时TF=1；否则TF=0 )； 8、8086/8088 CPU具有两种外部中断，它们是(非屏蔽中断即 NMI )和(可屏蔽中断即INTR )。 9、A/D变换器的作用是( 将模拟量转换数字量 )，D/A变换器的作用是(将数字量转成模拟量 )。衡量它们性能的主要参数有(分辨率 )、(转换时间 )、( 精度 )、( 线性度 )。 10、EIA RS-232C 的TXD和RXD数据线上的电平逻辑1=( -3-15)V；逻辑0=( +3+15 )V。 11、8253具有(3)个独立的(16 )位计数器，各计数器都有( 6 )种不同的工作方式。 12、8255具有3种工作方式，其中方式0为(基本输入/输出 )；方式1为(选通输入/输出 )； 方式2为(双向选通输入/输出 )。8255片内可寻址的端口有( 4 )个。 13、8251A可编程串行接口芯片具有( 奇偶 )、( 溢出 )、( 帧错或格式错 )的错误检测能力。 三、问答题：(每小题10分，共计20分) 1、8086 CPU有多少根地址线？多少根数据线？它最大直接寻址范围是多少？一次对外数据传送多少BIT二进制数？ 答：8086 CPU有20根地址线(2分)；16根数据线(2分)；它最大直接寻址范围1MB(4分)；一次对外数据传送16BIT二进制数(2分)。 2、CPU(或主机)与接口之间有哪几种传送信息的方式？各应用在什么场合？在这些传送方式中可使用我们所学过的哪些可编程接口芯片？ 答：(1)无条件传送方式；用于要求不高的场合如LED显示等；可用8255的工作方式0，(2分)(2)查询式传送；用于可靠性高且速率不高的场合如数据采集等；可用8255的工作方式1、2，(2分)(3)中断传送；用于可靠性高且效率高的场合；可用8255的工作方式1、2和8259，(4分)(4)DMA传送；用于可靠性高且效率高、速率高的场合；可用8237。(2分) 四、接口及程序设计(15分)：在1000H开始的内存中，放有1000个ASCII字符，请设计一程序， 将 这串ASCII字符以异步串行通信方式从8255A PB0输出，采用偶校验、一位起始位、一位终止位、波特率500 (可调用1ms软件定时程序 “D1MS”)。 8255A接口连接图如下： 8255A工作方式控制字如下 D7D6D5D4D3D2D1D0特征位 A组方式 A口 C47B组方式 B口 C03答：程序如下： MOV SI ,1000H22MOV CX ,1000MOV DX ,30FH ；(口地址共4分)MOV AL ,10000000B ；(控制字1分)OUT DX,AL ； MOV DX,30DHMOV AL ,0FFH ；发停止位 OUT DX ,ALCALL D1MSCALL D1MSL1: MOV BL ,8MOV AL ,0OUT DX ,AL ；发起始位 CALL D1MSCALL D1MSMOV AL ,SIAND AL ,ALJP L2OR AL ,80HL2: OUT DX ,ALCALL D1MSCALL D1MSROR AL,1DEC BLJNZ L2MOV AL ,0FFHOUT DX ,ALCALL D1MSCALL D1MSINC SI LOOP L1HLT ；(程序的结构等共10分) 五、若用2114存储器芯片组成2KB RAM，地址范围为8000H87FFH，问地址线、数据线及相关的控制线如何连接？(假设CPU只有16根地址线、8根数据线，控制线为 WR、 RD、 IO/M，采用LS138全译码法。) (15分) (每根连线各1分、存贮器组2分)微机原理与接口技术模拟试题B答案 一、 填空 (共40分 每空1分)1.若累加器(AL)1000 0000在下列表示中所对应的十进制数值应是： 无符号数：( 128 )；带符号数 ( -128 )；BCD码( 80 )； 2.请指出下列指令中原操作数和目标操作数的寻址方式： 1). ADD BX ，SI+3000H ， 原操作数( 变址寻址 )； 目标操作数 ( 寄存器寻址 )； 2). MUL SI ， 原操作数( 寄存器间址 )； 目标操作数( 隐含寻址 )； 3. 写出下列表示法中的物理地址： 1). 3500H:2354H 物理地址为( 37354H )2). (DS)=2350H (BX)=1806H (SI)=4560H 位移量为200物理地址为 ( 2932EH ) 4. 8259A的引脚有D0D7、IR0IR7 、WR、RD、CAS0CAS2 CS、A0、INT、SP/EN、INTA，其中连接CPU或系统一侧的引脚有(D0D7、WR、RD、CS、A0、INT、 INTA )；连接I/O一侧的引脚有(IR0IR7 )；用于其他芯片连接的引脚有(CAS0CAS2 、SP/EN )。 5. 8237A在微机系统中所起的作用是( DMA控制作用，具有DMA请求、响应、传送和结束的管理能力 )；它有( 4 )个通道；有(单一 )、( 成组 )、( 查询 )三种传送模式；有( I/O存贮器 ) 、( 存贮器I/O ) 、( 存贮器存贮器 ) 、( 校验 )四种传送类型；片内有( 16 ) 个端口可寻址。 6. 8251A在串行通信中应完成的基本任务是( 串/并转换 )、( 串行数据格式化 )、( 可靠性校验 )和( 实现接口与DCE的联络控制 )。 7. 1). 8282在微机系统中所起的作用是( T1时锁存地址信息 )； 2). 8288在微机系统中所起的作用是( 在8088/8086 最大组态时发控制信息 )； 8. A/D变换器的作用是( 将模拟量变换成数字量 )； 它的分辨率是指( 数字量变化1个数值时，能区分的最小模拟量值，常用变换后的数字量的位数来说明，如分辨率为8位的A/D变换器，能区分的最小模拟量为满度值的1/256 )。 9. 8255有三种工作方式，其中能工作于方式0的口有( A、B、C 口 )； 能工作于方式1的口有( A、B 口 )；能工作于方式2的口有( A口 )。 10. 使用5124bit的RAM存储器芯片组成16KB的存储器组，共需( 64 )片RAM芯片；共需( 14 )根寻址线；每片RAM需( 9 )根片内寻址线。 11. ASSUME在汇编语言源程序中的作用是( 在汇编时建立段寄存贮器与段之间的对应表，凡在表中出现的段，寻址时可只写偏移地址，否则还应写出段地址 )； OFFSET在汇编语言源程序中的作用是(分析运算符，求变量或标号的偏移地址 )； 12. 在汇编语言源程序中指令性语句的作用是( 编写可供计算机执行的程序 )； 指示性语句的作用是( 告诉汇编程序如何将源程序汇编成目标程序 )； 二、简要回答 1.8086 CPU有多少根地址线？多少根数据线？它最大直接寻址范围是多少？一次对外数据传送多少BIT二进制数？(20根地址线、16根数据线、最大直接寻址范围是1MB、一次对外数据传送16BIT二进制数)三、 阅读下列程序并回答问题：(10分)1.此程序完成什么功能？ 画出流程图 DATA SEGMENTORG 2000HSTRING DB 20 DUP (5,8,78H,21H,97H)COUNT EQU $STRIGDATA ENDSSTACK SEGMENT STACKDB 100 DUP(？)STACK ENDSCODE SEGMENTASSUME CS：CODE， DS：DATA， SS：STACKBEGIN： MOV AX，DATAMOV DS，AXMOV CX，COUNTLEA SI，STRINGXOR AX，AXAGAIN： ADD AL，SIADC AH，0INC SILOOP AGAINMOV SI，ALMOV SI+1，AHMOV AH，4CHINT 21HCODE ENDSEND BEGIN(将100个八位数累加后存入数据区最后两个单元)四、若用2114存储器芯片组成2KB RAM，地址范围为D000HD7FFH，问地址线、数据线及相关的控制线如何连接？(所有己知条件如图所示) (15分)五、汇编语言程序设计：(10分) 在1000H和1064H单元开始，放有各为100字节的组合后的BCD数（地址最低处放的是最低位字节），求它们的和，且把和放在1100H开始的单元中。(要求写出完整程序)DATA SEGMENTORG 1000HSTRING1 DB nn，nn， STRING2 DB nn，nn， COUNT EQU $STRI NG2RESUT DB 101 DUP ( )DATA ENDSSTACK SEGMENT STACKDB 100 DUP(？)STACK ENDSCODE SEGMENTASSUME CS：CODE， DS：DATA， SS：STACKBEGIN： MOV AX，DATAMOV DS，AXMOV CX，COUNT ； (100)LEA SI，STRING1 ；(1000H)XOR AX，AXAGAIN： MOV AL，SIADC AL，SI+64HDAAMOV SI+100H，ALINC SILOOP AGAINJNC END1MOV SI+100H，1END1： MOV AH，4CHINT 21HCODE ENDSEND BEGIN六、 某系统中8253-5地址为340H343H，输入频率为10MHZ脉冲信号，输出为1HZ，占空比为1:1的脉冲信号，请写出初始化程序并画出相应电路图及地址译码连接图。(15分)提示1. 地址总线只用A0A9，控制线用IOR、IOW，译码器可采用逻辑电路与LS138译码器的组合； 2. 8253的工作方式命令字如图。 MOV DX,343HMOV AL,00110110BOUT DX,ALMOV AX,10000MOV DX,340HOUT DX,ALMOV AL,AHOUT DX,ALMOV DX,343HMOV AL,01110110BOUT DX,ALMOV DX,341HMOV AX,1000OUT DX,ALMOV AL,AHOUT DX,AL 微机原理与接口技术模拟试题C答案 一、 单项选择题 (每小题1分，共10分) 1、8288在8086/8088组成的计算机中的作用是(2 )。 数据缓冲器 总线控制器 地址锁存器 提供系统时钟CLK 2、指令 MOV 0283HBXSI , AX 中目标操作数的寻址方式为( 2 )。 寄存器寻址 基址变址相对寻址 基址寻址 变址寻址3、某存储单元的段基址为3806H，段内偏移地址为2A48H，该存储单元的物理地址为(4 ) 4100H 3AA08H 3B008H 3AAA8H 4、某存储器芯片有地址线13根，数据线8根、该存储器芯片的存储容量为( 3 )。 15K8 32K256 8K8 32K85、某存储器芯片容量为2K1bit、若用它组成16K8bit存储器组，所用芯片数以及用于组内寻址的地址线为(2 )。 32片、11根 64片、14根 8片、14根 16片、8根6、在直接寻址方式中，除使用段寄存器外，允许使用的寄存器有( 4 ) AX，BX，CX，DX SI，DI，BP，SP 全部通用寄存器 不使用任何寄存器7、设某数据段中有：DA1 DB 32H，58HDA2 DW 32H，58H 下面有语法错误的语句是( 3 ) LEA SI，DA2 MOV AL，DA1+1 MOV BL，DA2 INC DA2+28、 MOV AX，5849HMOV BX，2934HADD AL，BHDAA上述4条指令执行后，(AX)=( 4 ) 817DH 8183H 5872H 5878H9、IN AL，n 指令中n是( 1 ) 8位二进制数 16位二进制数 8位或16位二进制数均可 用AL时是8位；用AX时是16位 10、执行指令PUSH BX 后，堆栈指针SP的变化为( 2 ) SP-1 SP-2 SP+1 SP+2二、 填空题：(每空2分，共计40分) 1.伪指令SEGMENT在程序中出现时表示：(程序划分逻辑段)。 2.汇编语言源程序中的语句结构由4部分组成，每个部分称为项(也可称为域或埸)，各项名称分别为：( 名字/标号 )、( 操作码 )、( 操作数 )、( 注释 )。 3.标志寄存器FR中下列标志位的名称以及为0和1时代表的意义分别为： . CF :( 进位/借位位，运算中最高位有进位/借位时为1；否则为0 )； . IF :( 中断控制位，1为开中断；0为关中断 )； 4、汇编程序的作用是(将用助记符号编写的汇编语言源程序转换成机器码的目标程序) ； 5、物理地址是指( 内存单元的实际地址 ) ； 6、指示性语句的作用是( 告诉汇编程序如何将源程序转换成目标程序 ) ； 7、指令性语句的作用是(指示计算机执行的实际操作 ) ； 8、 A/D变换器的作用是( 将模拟量变换成数字量)；它的分辨率是指(数字量变化1个数值时，能区分的最小模拟量值，常用变换后的数字量的位数来说明，如分辨率为8位的A/D变换器，能区分的最小模拟量为满度值的1/256 )。9、 若某D/A变换器的分辨率为12位并且不带锁存器，它与8088CPU的DB连接时应加(2)级锁存器。 10、 若要某系统的8253的2通道输出波形为占空比1:1的方波、分频系数为1000、二进制计数，其工作方式命令字为(01110110B)。 11、8237具有(3 )种传送模式，(4)种传送类型。 12、8259一片能连接( 8)中断源，它有( 4 )个ICW，有( 3 )OCW。 三、问答题：1、什么是总线周期 一个基本的总线周期由多少个T构成 答：CPU每访问一次总线所花的时间称为总线周期，一个基本的总线周期由四个T周期构成。四、 程序设计(10分)： 在数据段中从0500H单元开始存放着100个带符号数(16位)，要求把其中的正数传送至1000H开始的存储区；负数传送至1100H开始的存储区，且分别统计正数和负数的个数，并将正数和负数的个数分别存入1200H和1201H单元中。(要求：写出完整程序并画出流程图)DATA SEGMENTORG 0500HN0 DW X1，X2，X100 ；自定义100个带符号数 COUNT EQU $BUFFER/2N1 DW 1000H ；保存正数 N2 DW 1100H ；保存负数 N3 EQU 1200H ；保存个数 DATA ENDSCODE SEGMENTASSUME CS：CODE，DS：DATAMAIN PROC START： MOV AX，DATAMOV DS，AXMOV CX，COUNTXOR DX,DXLEA SI,N0 ；首地址SILEA BX,N1LEA DI,N2AGAIN： MOV AX，SI AND AX,AXJS NEXT1 ；负转 MOV BX,AXINC DHINC BXINC BXJMP NEXT2NEXT1： MOV DI,AXINC DIINC DIINC DLNEXT2： LOOP AGAIN ；循环 MOV N3，DX ；N3存正、负数个数 MOV AH，4CHINT 21H ；返回DOSMAIN ENDPCODE ENDS END START 五、若用2114存储器芯片组成2KB RAM，地址范围为C800HCFFFH，问地址线、数据线及相关的控制线如何连接？(见下图，假设CPU只有16根地址线、8根数据线，控制线为 WR、 RD、 IO/M，采用LS138全译码法。) (10分)六接口题：某8255的A口、B口连接八个LED显示器(如图所示，共阴极)，请设计一程序，使这八个LED显示器DG0DG7分别循环显示07，每个LED每次只显示一秒钟(有1秒钟延时子程序“D1STIME”可调用)。(15分) 8255A工作方式控制字如下 D7D6D5D4D3D2D1D0特征位 A组方式 A口 C47B组方式 B口 C03LED数码管段码表（共阴） p g f e d c b aTAB 00 0 1 1 1 1 1 110 0 0 0 0 1 1 020 1 0 1 1 1 0 130 1 0 0 1 1 1 140 1 1 0 0 1 1 050 1 1 0 1 1 0 160 1 1 1 1 1 0 170 0 0 0 0 1 1 180 1 1 1 1 1 1 190 1 1 0 0 1 1 1 MOV DX,30FHMOV AL,80HOUT DX,ALL1: MOV CX,8LEA SI,TABMOV BL,0FEHL2: MOV AL,SIMOV DX,30CHOUT DX,ALMOV AL,BLMOV DX,30DHOUT DX,ALCALL D1STIMEINC SIROL BLLOOP L2JMP L1HLT一、填空 （每空1分，共20分）1. 8088地址线有 20 位，外部数据线有 8 位。2. 8086中，一个基本的总线周期由 4 个时钟周期组成，其中Tw一般插在 T3 状态之后。3. 最小模式是指 系统中只有8086或8088一个微处理器，最大、最小模式由 MN/MX 引脚控制。4. 中断向量是指 中断子程序的入口地址 ，若中断类型码为14H，则它对应的中断向量存放在从 50H 地址开始的4个地址中，若这4个字节单元内容从低字节到高字节依次为50H，11H，00H，60H，则该中断类型码对应的中断向量是 6000H:1150H 。5. 复位后，CS=_ FFFFH _，IP=_0000H _，因此程序从_ FFFF0H_地址处开始执行。6若采用异步发送，1个起始位，8个数据位，1个偶校验，1个停止位，每秒发送60个字符，则它的波特率是_660bps _。7. 对I/O端口编址有_统一编址_和_独立编址_两种方法。8CPU与外设之间交换数据常采用 无条件传送、 查询 、 中断 和DMA中断 四种方式，9某微机系统中内存首地址为6000H，末地址为67FFH,则其内存容量为_2K_二、选择（每题2分，共10分）1下面的中断中，只有_D_需要硬件提供中断类型码 A. INTO B. INT n C. NMI D. INTR2、下面哪组存储器均为非易失性存储器？ （ C ）A、SRAM和NVRAM B、DRAM和EEPROM C、FLASH Memory和EEPROM D、EPROM和SRAM3、DAC0832是几位芯片？ （ B ） A、4位 B、 8位 C、12位 D、16位4、8086 CPU有最大和最小两种工作模式，最大模式的特点是 （ A ）A.需要总线控制器8288 B.由编程进行模式设定 C.不需要8286收发器 D.CPU提供全部的控制信号5、下面哪种描述是正确的 （ C ）A、同步方式的有效数据传输率小于异步方式 B、同步方式传输以字符为单位。C、8251A采用全双工传输制式 D、异步方式采用低电平作为停止位三、判断（每题2分，共10分）1、在执行总线读操作时，数据最早在T2状态出现在数据总线上。（ ）2、8086的I/O编址采用独立编址方式。 （ ）3、当8237控制器控制系统总线时，称它为总线主模块。（ ）4、采用同步方式通信时，字符间的间隔是任意的。 （ ）5、8088的数据线是16根。 （ ）四、简答（每题5分，共20分）18086/8088与外设数据传送的方式有哪几种？其各自的特点及应用场合是什么？ 无条件传输，查询传输，中断传输，DMA方式和I/O处理机方式。 无条件传输：适用于简单设备，传输前外设必须就绪。慢速外设需与CPU保持同步 查询传输：工作可靠，适用面宽，但传送效率低 中断传输：效率更高，可以处理随机请求，可以处理复杂事务。可与CPU并行工作，但每次传送需要大量额外时间开销。 DMA方式：DMAC控制，外设直接和存储器进行数据传送，适合大量、快速数据传送 I/O处理机方式：功能强大，但成本较高2、8086的中断分为哪几类？各自的特点是什么？ 中断分为硬件中断和软件中断，其中硬件中断又分为可屏蔽中断和非屏蔽中断。非屏蔽中断由NMI引脚引入，优先级最高，通常用来处理重大的错误，必须响应。不受IF的影响。可屏蔽中断由INTR引脚引入，由IF标志决定是否响应中断。软件中断通过中断指令来使CPU执行中断处理子程序，它用一条指令进入中断处理子程序, 中断类型码由指令提供，无需从DB读，无需执行中断响应总线周期。不受中断允许标志IF的影响，无随机性，可和主程序进行参数的传递。3、8086/8088微处理器内部有那些寄存器，它们的主要作用是什么？ 执行部件有8个16位寄存器，AX、BX、CX、DX、SP、BP、DI、SI。AX、BX、CX、DX一般作为通用数据寄存器。SP为堆栈指针存器，BP、DI、SI在间接寻址时作为地址寄存器或变址寄存器。总线接口部件设有段寄存器CS、DS、SS、ES和指令指针寄存器IP。段寄存器存放段地址，与偏移地址共同形成存储器的物理地址。IP的内容为下一条将要执行指令的偏移地址，与CS共同形成下一条指令的物理地址。4、简述中断响应的过程。1）、读取中断类型码，将其存入内部寄存器。 2）、将标志寄存器的值推入堆栈。 3）、IF，TF清零 4）、断点入堆栈5）、根据目前得到的中断类型码，到内存0000段的中断向量表中找到中断向量，再根据中断向量转入相应的中断处理子程序。 五、编程及硬件设计 （共40分）1、一8086微机应用系统中，若8253的端口地址为430H433H。已知采用1号计数器工作在方式0，计数初值为300。写出8253的初始化程序。（10分）MOV DX,433H MOV AL,72H OUT DX,ALMOV DX,431HMOV AX,300OUT DX,AL2、设8251A工作在异步方式，字符为8位，一个奇校验，一个停止位，波特率因子为16；清除出错标志，允许发送，允许接收，DTR有效；CPU采用8086，8251的端口地址为50H，52H，请写出8251的初始化程序。（5分）MOV AL,5EHOUT 52H,ALMOV AL,17HOUT 52H,AL3、有两片8259A采用级联方式相连，其中，主片的端口地址为20H，21H，中断类型码为40H47H；从片的端口地址为A0H，A1H，中断类型码为48H4FH，从片连接在主片的IR6 上。两者采用缓冲方式与CPU连接，均采用非自动中断结束方式。请写出这两片8259A的初始化程序。（10分）主片的初始化程序： CLIMOV AL,11HOUT 20H,AL MOV AL,40HOUT 21H,ALMOV AL,40HOUT 21H,ALMOV AL,1DHOUT 21H,AL从片的初始化程序MOV AL,11HOUT 0A0H,AL MOV AL,48HOUT 0A1H,ALMOV AL,06HOUT 0A1H,ALMOV AL,09HOUT 0A1H,AL4、一个8086系统中，采用8255A芯片，令8255端口A接8个发光二极管LED，8255端口B接8个开关，要求用开关控制相应的发光二极管LED的亮或灭。开关断开，相应的LED点亮，开关合上，LED熄灭。已知8255A端口地址为F0H，F2H，F4H，F6H。请画出该系统的硬件连线图并写出相应的应用程序。（15分） MOV DX，0F6H ；控制字寄存器 MOV AL，10000010B ；控制字 OUT DX，AL ；写入控制字TEST_IT： MOV DX，0F2H ；指向B口 IN AL，DX ；从B口读入开关状态 MOV DX，0F0H ；指向A口 OUT DX，AL ；A口控制LED，指示开关状态 JMP TEST_IT ；循环检测IR7IR6IR5IR4IR3IR2IR1IR0主片的ICW3格式：若某个引脚上连有从片，则对应位为1，否则为000000ID2ID1ID0从片的ICW3格式：后三位决定从片的输出端INT连在主片的哪个中断请求输入引脚上。微机原理复习重点1. 计算机基本概念 二进制、十六进制基本概念，不同进制之间的简单转换。 8086/8088微处理器基本概念及基本知识，如三总线、中断向量、向量表、计算机复位，RAM，ROM，存储器容量与地址线根数的关系等。 汇编语言基本指令，如MOV，IN，OUT，JMP等。 接口芯片基本概念及知识，如8254芯片定时和计数的异同点在哪，8255芯片哪个口有位操作功能，一片主8259能带多少8259从片等。2. 并行接口芯片8255A的初始化及其应用（电路设计和编程）3. 定时器/计数器芯片8254的初始化及其应用（电路和编程）4. 串行接口芯片8251的初始化及其应用5. 8255A、8254和8251与中断控制芯片8259A的联合应用。题型比例：填空题约占10%； 判断题约占10%； 简答题约占20%； 接口芯片初始化题约占20%；应用题（硬件和软件设计）约占40%；
