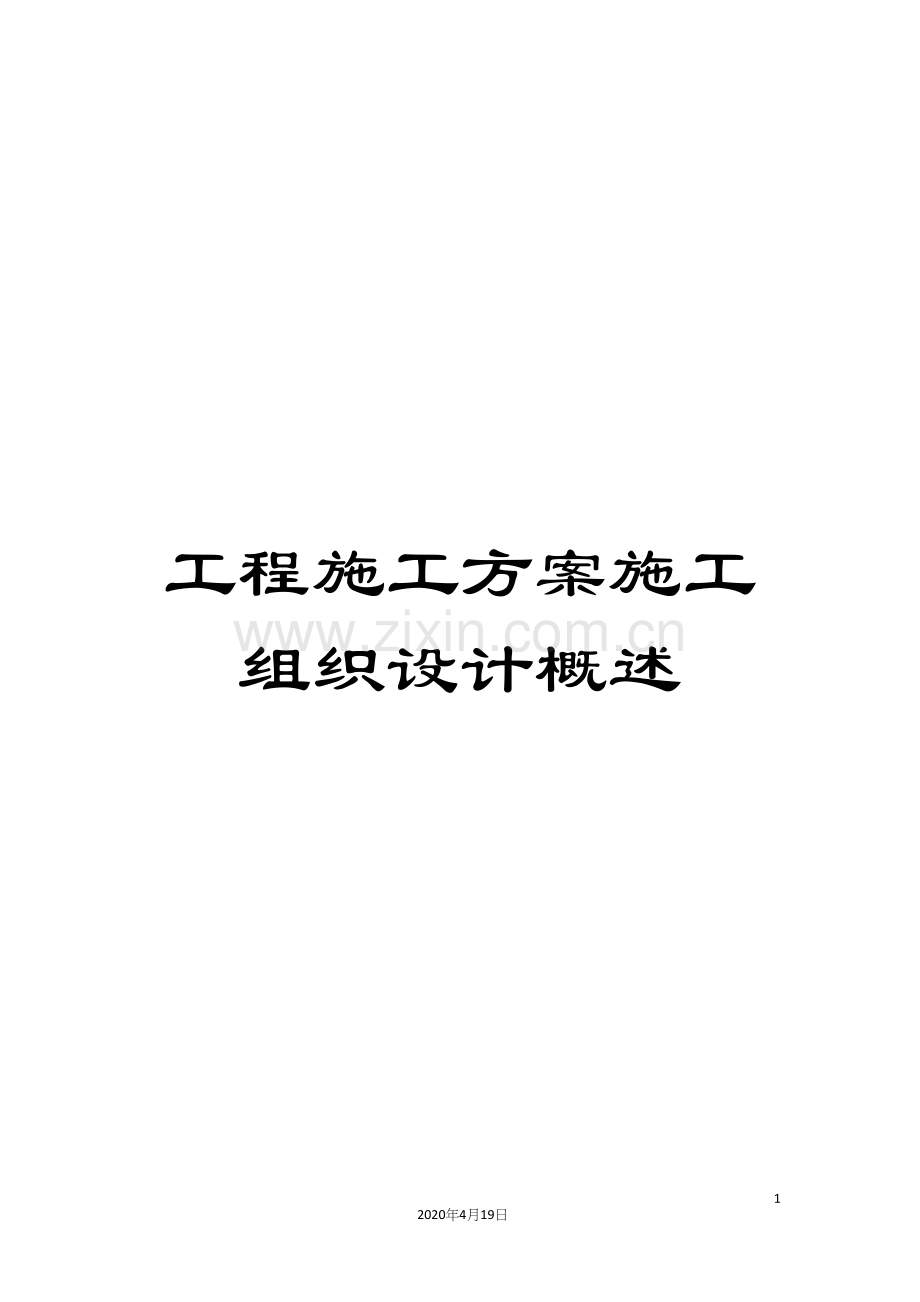

工程施工方案施工组织设计概述.docx

工程施工方案施工组织设计概述

285
2020年4月19日
文档仅供参考

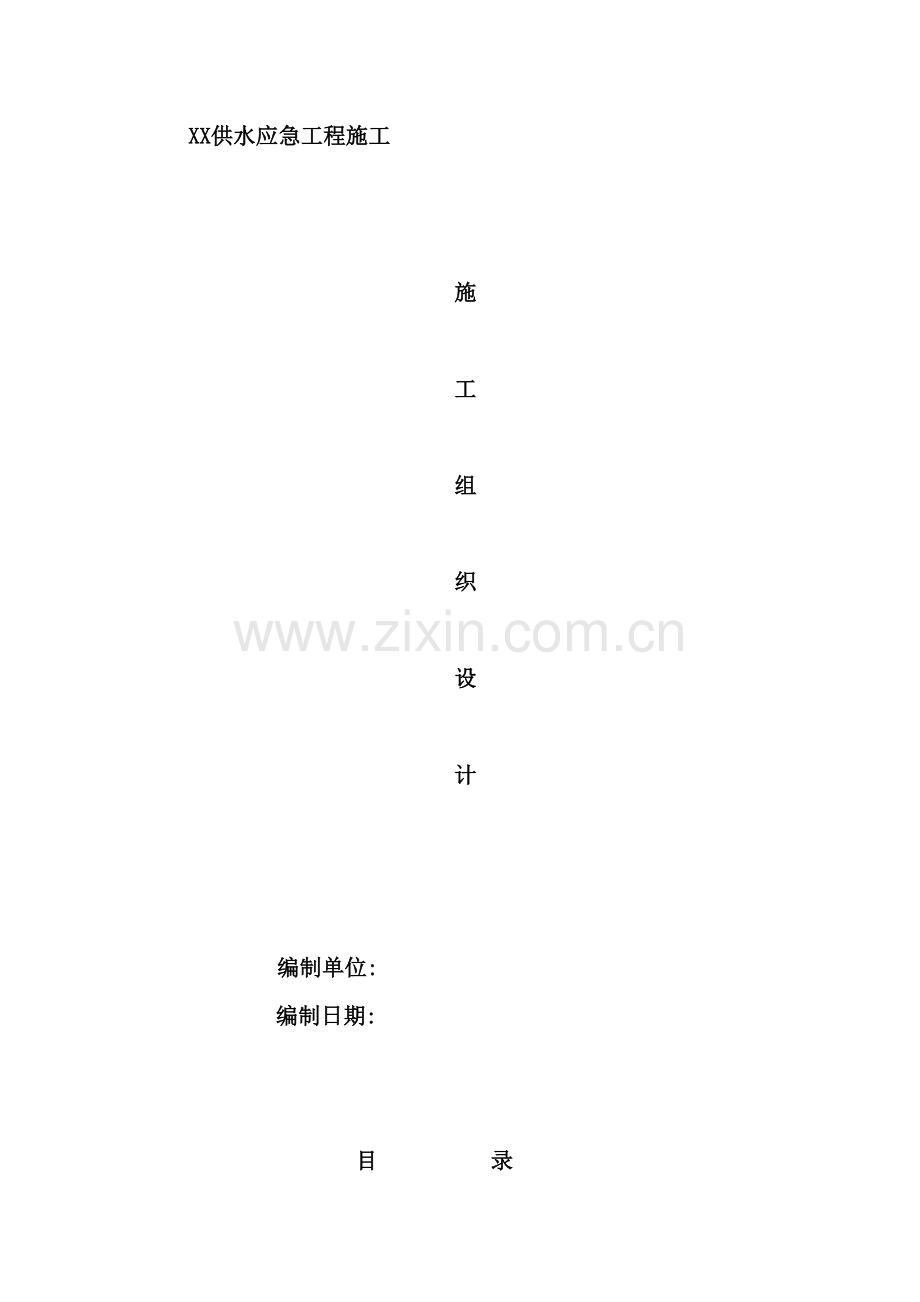

XX供水应急工程施工

施

工

组

织

设

计

编制单位:
编制日期:

目 录
第一章 总体概述:施工程序总体设想及施工段划分…………………………………………113
1.1编制说明………………………………………………………………………………………113
1.1.1编制依据…………………………………………………………………………………113
1.1.2编制范围…………………………………………………………………………………113
1.2工程概况…………………………………………………………………………………………114
1.2.1工程简介…………………………………………………………………………………114
1.2.2工程内容及范围…………………………………………………………………………114
1.2.3工程特点…………………………………………………………………………………114
1.2.4水文气象…………………………………………………………………………………114
1.3施工目标…………………………………………………………………………………………114
1.3.1工期目标…………………………………………………………………………………114
1.3.2质量目标…………………………………………………………………………………115
1.3.3安全目标…………………………………………………………………………………115
1.3.4环境目标…………………………………………………………………………………115
1.4施工程序总体设想……………………………………………………………………………115
1.4.1总体施工方案……………………………………………………………………………115
1.4.2施工段划分………………………………………………………………………………116
1.4.3组织机构设置……………………………………………………………………………116
1.4.4劳动力安排………………………………………………………………………………121
1.4.5机具、设备配备…………………………………………………………………………121
第二章 施工进度计划和各阶段进度保证措施及违约承诺………………………………………122
2.1施工进度计划…………………………………………………………………………………122
2.1.1施工进度计划编制依据…………………………………………………………………122
2.1.2进度计划的编制原则……………………………………………………………………122
2.1.3施工进度计划的编制……………………………………………………………………122
2.1.4施工进度计划的管理……………………………………………………………………123
2.1.5施工进度计划及工期安排………………………………………………………………124
2.2施工进度计划保证措施……………………………………………………………125
2.2.1建立完善的计划保证体系………………………………………………………………125
2.2.2人、财、物的保障…………………………………………………………………………125
2.2.3劳动力与施工机械的保证措施…………………………………………………………127
2.2.4技术工艺的保障…………………………………………………………………………127
2.2.5管理机构的保障…………………………………………………………………………129
2.3施工进度违约承诺………………………………………………………………………………129
第三章 劳动力和材料投入计划及保证措施…………………………………………………………131
3.1劳动力投入计划及保证措施……………………………………………………………………131
3.1.1劳动力投入计划…………………………………………………………………………131
3.1.2劳动力保证措施…………………………………………………………………………131
3.2主要材料供应计划及保证措施…………………………………………………………………133
3.2.1主要材料供应计划………………………………………………………………………133
3.2.2材料、设备的供应及管理………………………………………………………………134
3.2.3合格供应商的评审………………………………………………………………………134
3.2.4材料设备采购计划的审批及进场计划的审批…………………………………………134
3.2.5材料及设备的验收………………………………………………………………………134
3.2.6不合格材料及设备的处理………………………………………………………………135
3.2.7主要材料保证措施………………………………………………………………………135
第四章 机械、办公、检测设备投入、进场计划及保证措施…………………………………………140
4.1机械、办公、检测设备配置计划…………………………………………………………………140
4.1.1施工机具投入的依据……………………………………………………………………140
4.1.2施工机具管理计划………………………………………………………………………140
4.1.3机具设备的保养与维修…………………………………………………………………141
4.1.4拟投入的主要机械设备…………………………………………………………………142
4.2机械、办公、检测设备的保证措施………………………………………………………………142
4.2.1机械、办公、检测设备调配措施…………………………………………………………142
4.2.2机械、办公、检测、设备的保证措施……………………………………………………142
第五章 施工总平面布置和临时设施布置……………………………………………………144
5.1施工现场平面布置的原则………………………………………………………………………144
5.1.1合理用地…………………………………………………………………………………144
5.1.2合理布置设备……………………………………………………………………………144
5.1.3现场布置要求……………………………………………………………………………144
5.2施工现场平面布置的内容…………………………………………………………144
5.2.1大门………………………………………………………………………………………144
5.2.2围挡………………………………………………………………………………………144
5.2.3施工场道…………………………………………………………………………………144
5.2.4办公区建设………………………………………………………………………………144
5.2.5生活营地建设……………………………………………………………………………144
5.2.6其它配套设施……………………………………………………………………………145
5.2.7施工用水、用电、消防布置………………………………………………………………145
5.3总平面管理………………………………………………………………………………………145
5.3.1平面管理总原则…………………………………………………………………………146
5.3.2平面管理体系……………………………………………………………………………146
5.3.3平面管理计划的制定……………………………………………………………………146
5.3.4平面管理计划的实施……………………………………………………………………146
5.3.5平面管理措施……………………………………………………………………………146
5.3.6 现场排水、排污和废弃物的管理………………………………………………………146
5.4施工总平面布置…………………………………………………………………………………147
第六章 对工程施工重点、难点关键技术、工艺分析及解决方案…………………………………148
6.1施工顺序…………………………………………………………………………………148
6.2施工准备…………………………………………………………………………………148
6.2.1施工技术准备……………………………………………………………………………148
6.2.2文件资料管理……………………………………………………………………………148
6.2.3施工现场准备……………………………………………………………………………148
6.3测量放线………………………………………………………………………………………153
6.3.1 线路交桩………………………………………………………………………………144
6.3.2 测量放线………………………………………………………………………………144
6.3.3 地下障碍物探测………………………………………………………………………144
6.4围堰……………………………………………………………………………………………148
6.4.1围堰施工………………………………………………………………………………144
6.4.2围堰措施………………………………………………………………………………144
6.5防波堤……………………………………………………………………………………148
6.5.1开挖基槽………………………………………………………………………………144
6.5.2防波堤砌筑………………………………………………………………………………144
6.5.3施工措施………………………………………………………………………………144
6.6抛填块石…………………………………………………………………………………159
6.6.1抛投分层及边线标记设立………………………………………………………………144
6.6.2抛投方法………………………………………………………………………………144
6.6.3抛石漂移量控制…………………………………………………………………………144
6.6.4加荷控制………………………………………………………………………………144
6.6.5抛石检测………………………………………………………………………………144
6.7基槽挖泥清淤……………………………………………………………………………153
6.7.1施工工艺流程…………………………………………………………………………144
6.7.2施工准备………………………………………………………………………………144
6.7.3装船固定………………………………………………………………………………144
6.7.4挖沟施工………………………………………………………………………………144
6.7.5船舶布锚要求……………………………………………………………………………144
6.7.6挖沟机的回收……………………………………………………………………………144
6.7.7基槽挖泥质量保证措施…………………………………………………………………144
6.8沟槽开挖…………………………………………………………………………………160
6.8.1文件提交………………………………………………………………………………144
6.8.2一般要求………………………………………………………………………………144
6.8.3沟槽断面………………………………………………………………………………144
6.8.4沟槽土堆放………………………………………………………………………………144
6.8.5余土及废料处理…………………………………………………………………………144
6.8.6开挖方式………………………………………………………………………………144
6.8.7沟槽挖掘深度……………………………………………………………………………144
6.8.8富水地段开挖……………………………………………………………………………144
6.8.9防止塌方………………………………………………………………………………144
6.8.10沟槽支护………………………………………………………………………………144
6.8.11沟槽内排水……………………………………………………………………………144
6.8.12其它注意事项…………………………………………………………………………144
6.9管基处理………………………………………………………………………………165
6.9.1陆域………………………………………………………………………………144
6.9.2海域砂石袋安装……………………………………………………………………144
6.10球墨铸铁管安装…………………………………………………………………………168
6.10.1管道接口………………………………………………………………………………144
6.10.2安装准备………………………………………………………………………………144
6.10.3铺装顺序………………………………………………………………………………144
6.10.4管道安装………………………………………………………………………………144
6.10.5管道切割要求…………………………………………………………………………144
6.11钢管安装…………………………………………………………………………………168
6.11.1修口……………………………………………………………………………………144
6.11.2焊条规定………………………………………………………………………………144
6.11.3焊接……………………………………………………………………………………144
6.11.4接口检验………………………………………………………………………………144
6.11.5法兰连接………………………………………………………………………………144
6.11.6切割要求………………………………………………………………………………144
6.11.7管道转角………………………………………………………………………………144
6.11.8管道支墩………………………………………………………………………………144
6.12钢丝网骨架复合PE管安装…………………………………………………………………168
6.12.1管道及设备要求选择…………………………………………………………………144
6.12.2敷埋施工工艺…………………………………………………………………………144
6.12.3管道敷埋施工技术……………………………………………………………………144
6.12.4工艺特点………………………………………………………………………………144
6.13管道防腐…………………………………………………………………………………173
6.13.1接口内防腐……………………………………………………………………………144
6.13.2接口外防腐……………………………………………………………………………144
6.13.3法兰接口外防腐………………………………………………………………………144
6.13.4防腐修补………………………………………………………………………………144
6.14管道水压试验……………………………………………………………………………173
6.14.1试压分段………………………………………………………………………………144
6.14.2试验前检查……………………………………………………………………………144
6.14.3试验准备………………………………………………………………………………144
6.14.4充水浸泡………………………………………………………………………………144
6.14.5强度试验………………………………………………………………………………144
6.14.6严密性试验……………………………………………………………………………144
6.14.7其它技术要求…………………………………………………………………………144
6.15管道冲洗消毒……………………………………………………………………………177
6.16砼井室施工………………………………………………………………………………178
6.16.1钢筋工程………………………………………………………………………………144
6.16.2 模板工程………………………………………………………………………………144
6.16.3 混凝土工程……………………………………………………………………………144
6.17附属设备安装……………………………………………………………………………180
6.17.1阀门………………………………………………………………………………144
6.17.2金属构件………………………………………………………………………………144
6.17.3 井室井盖………………………………………………………………………………144
6.17.4 电气安装………………………………………………………………………………144
6.18网箱配重…………………………………………………………………………………183
6.18.1网箱制作………………………………………………………………………………144
6.18.2混凝土配重块制作……………………………………………………………………144
6.18.3网箱及混凝土配重安装………………………………………………………………144
6.19回填工程…………………………………………………………………………………183
6.19.1一般技术要求…………………………………………………………………………144
6.19.2管道回填区……………………………………………………………………………144
6.19.3一般回填区……………………………………………………………………………144
6.19.4交叉管道回填…………………………………………………………………………144
6.19.5井室回填………………………………………………………………………………144
6.20竣工验收……………………………………………………………………………………183
6.20.1竣工资料收集整理……………………………………………………………………144
6.20.2工程竣工验收移交……………………………………………………………………144
6.20.3工程质量保修…………………………………………………………………………144
6.21关键技术、工艺分析及解决方案…………………………………………………………183
6.21.1海上作业………………………………………………………………………………183
6.21.2海上安装管道…………………………………………………………………………184
6.21.3管网清理、水压、消毒………………………………………………………………184
6.21.4沟槽回填………………………………………………………………………………185
6.21.5质量通病预防措施……………………………………………………………………185
6.21.6原材料、成品、半成品摆放…………………………………………………………188
第七章 安全文明施工保证措施及违约承诺…………………………………………………………190
7.1安全保证措施……………………………………………………………………………………190
7.1.1建立工程项目安全管理体系……………………………………………………………190
7.1.2安全管理文件的制定……………………………………………………………………190
7.1.3安全管理制度及办法……………………………………………………………………192
7.1.4安全技术措施……………………………………………………………………………195
7.1.5防火、防盗及危爆物品管理措施………………………………………………………197
7.1.6劳动安全措施……………………………………………………………………………198
7.1.7应急计划和措施…………………………………………………………………………198
7.1.8安全生产措施……………………………………………………………………………199
7.1.9各分项安全措施…………………………………………………………………………200
7.2文明施工实施方案及保证措施…………………………………………………202
7.2.1文明施工组织机构………………………………………………………………………202
7.2.2文明施工的实施方案……………………………………………………………………202
7.2.3文明施工实施措施………………………………………………………………………203
7.2.4文明施工保证措施………………………………………………………………………205
7.3施工现场环保措施…………………………………………………………………206
7.3.1现场管理措施……………………………………………………………………………206
7.3.2水污染防治措施…………………………………………………………………………206
7.3.3大气污染防治措施………………………………………………………………………207
7.3.4噪声污染防治措施………………………………………………………………………207
7.3.5固体废物污染防治措施…………………………………………………………………207
7.3.6城市生态保护措施………………………………………………………………………208
7.4施工现场维护措施……………………………………………………………………………208
7.5成本控制措施…………………………………………………………………………………208
7.5.1现场成立项目成本核算体系……………………………………………………………208
7.5.2降低成本的措施…………………………………………………………………………209
7.5.3制定技术措施…………………………………………………………………………209
7.5.4施工措施………………………………………………………………………………209
7.5.5制定安全措施…………………………………………………………………………209
7.5.6实行强制式机械管理…………………………………………………………………210
7.5.7采用独特的物资供应与管理模式……………………………………………………210
7.6冬、雨季施工措施………………………………………………………………………………210
7.6.1冬季施工重点……………………………………………………………………………210
7.6.2雨季施工重点……………………………………………………………………………210
7.6.3冬季施工措施……………………………………………………………………………213
7.6.4雨季施工措施……………………………………………………………………………213
7.7紧急情况应急预案………………………………………………………………………………214
7.7.1应急准备…………………………………………………………………………………214
7.7.2现场人员伤害抢救实施办法……………………………………………………………215
7.7.3汇报………………………………………………………………………………………215
7.7.4公司意外伤害领导小组…………………………………………………………………215
7.7.5事故的调查、处理………………………………………………………………………217
7.7.6发生紧急情况后应采取的合理措施……………………………………………………217
7.8安全文明施工违约承诺…………………………………………………………………………218
第八章 针对设计图纸、工程量清单及施工管理的合理化建议…………………………………219
第九章 工程质量保证措施及违约承诺………………………………………………………………220
9.1质量目标…………………………………………………………………………………………220
9.2质量控制方法…………………………………………………………………………………220
9.2.1技术文件、报表审查……………………………………………………………………220
9.2.2现场质量检查……………………………………………………………………………221
9.3质量问题分析及处理程序………………………………………………………………………221
9.3.1质量问题分析的目的……………………………………………………………………221
9.3.2质量问题的分析和处理…………………………………………………………………221
9.3.3质量问题不作处理的论证………………………………………………………………222
9.3.4质量问题处理的鉴定……………………………………………………………………222
9.4质量控制管理……………………………………………………………………………………223
9.5工序的质量控制措施……………………………………………………………………………226
9.6技术保证措施……………………………………………………………………………………226
9.7质量保证措施……………………………………………………………………………………227
9.8工程创优计划……………………………………………………………………………………228
9.8.1从管理入手,为创优工作奠定基础……………………………………………………228
9.8.2施工阶段性的质量保证措施…………………………………………………………229
9.9工程质量违约承诺………………………………………………………………………………230
第十章 新工艺、新技术、新材料应用及违约承诺……………………………………………………231
10.1从技术上保证进度……………………………………………………………………………231
10.2新工艺、新技术、新材料的应用………………………………………………………………231
10.3新工艺、新技术、新材料应用的保证措施………………………………………………… 232
10.4新工艺、新技术、新材料应用的违约承诺……………………………………………………232

附表一:主要施工机械设备表……………………………………………………………………………233
附表二:劳动力计划表……………………………………………………………………………………234
附表三:施工进度计划表…………………………………………………………………………………235
附表四:施工总平面图……………………………………………………………………………………236

第一章 总体概述:施工程序总体设想及施工段划分
1.1编制说明
1.1.1编制依据
1.业主提供的招标文件及工程量清单;
2.业主提供的工程施工图纸;
3.国家现行有关施工及验收规范;
<建筑施工工程安全技术规程> (国务院);
<建筑工程施工现场管理规定> (建设部15号令);
<建筑机械使用安全技术规程> (JGJ33- );
<建筑安全监督管理规定> (建设部13号令);
<全国通用给水排水标准图集>             (05S505);
<土方与爆破工程施工及验收规范> (GBJ201-83);
<给水排水管道工程施工及验收规范> (GB50268-97);
<给水排水构筑物工程施工及验收规范>     (GB50141- );
<工业金属管道工程施工规范>             (GB50235- );
<普通混凝土配合比设计技术规程>        (JGJ55- );
<混凝土结构工程施工质量验收规范>      (GBJ50204- );
<现场设备、工业管道焊接工程施工规范>    (GB50236- );
<普通混凝土配合比设计技术规程>          (JGJ55- );
<组合钢模板技术规范>                   (GB50214- );
1.1.2编制范围
本施工组织设计为一份具有技术先进性、内容全面性、科学合理性、经济适用性、操作简易性的施工方案。我公司将在图纸会审、工程正式开工前将严格按照业主单位的意见,认真细化各分部、分项工程施工中的特殊问题,精心组织,合理安排,科学施工,在施工全过程中接受业主及现场工程师的监督、指导和审查。
我们诚恳地表示,我公司完全接受业主提出的有关工期、质量、合同价款与支付、材料设备供应、保修的各项要求。工程开工后,将严格按照本施工组织设计中的各项措施和承诺,做好施工前的前期准备和现场总平面布置,落实各项方案和措施,建立完善的组织机构,落实严格的岗位责任制,经过对劳动力、设备、材料、技术、方法和信息的优化处理,实现工期、质量及社会信誉的预期目标。
1.2工程概况
1.2.1工程简介
本工程为XXXX供水应急工程施工。
建设单位:XXXX。
建设地点:XXXX。
1.2.2工程内容及范围
本工程新建配水管线4.0km,其中陆地配水管线工程DN500 L=2.3km;陆地到湾北跨海配水管线工程DN500 L=1.7km。设计需水量为1.8万m3/d。本工程跨海引水工程单根管道投影长度1697.49m,管材采用聚乙烯钢丝网复合PE管,管道直径为500mm,管厚度为20mm,其中约400米长度埋设于上下岸段,其余约1400米长度埋设于跨海段。由于需要在海里开挖管沟,工期紧,因此工程技术难度较大。
1.2.3工程特点
本工程位于大连市XXXX之间海域,跨海区域施工有以下特点需要重视:
1、高技术、高投入、高风险。要求在任何作业前都要有可行性研究和风险分析及应
急措施。一切从效率效益出发。
2、环境条件,工况条件比陆地复杂,恶劣,作业受气候条件影响大,受气候制约。我们只能认真应对,决不能麻痹或轻视其灾害力量。
3、作业费用高、管理者时刻要有”时间就是金钱”的观念,任何作业准备必须认真充
分细致,组织要严密。
4、专业分工细,专业性强,要求团队精神与各作业链生产组织协调配合好,各工作
界面划分要清楚,衔接要紧凑严密。
5、施工质量要求高。不论是在施工期间或投产以后,海洋管线若发生问题,其维修比陆上管线维修困难得多,因此要确保施工质量。
1.2.4水文气象
1、水文条件
本工程位置处无水文观测站,故参考附近长岛潮位观测站的实测资料进行统计分析,XXXX的潮汐属于不正规半日潮性质一般情况下,每日潮位有两次涨落,且日潮不等现象较明显。
2、设计潮位
依据对长岛验潮站1966年7月~1967年6月一年的验潮资料统计分析,给出潮汐主要特征值如下(高程基准面为松木岛筑港零点):
最高高潮位: 4.13m(1966年7月19日14时15分)
最低高潮位: 1.68m(1967年2月23日13时0分)
最高低潮位: 2.74m(1966年8月25日14时0分)
最低低潮位: 0.33m(1966年11月30日20时30分)
平均海平面: 2.73m
最大潮差: 3.87m
平均潮差: 2.59m,
平均涨潮历时: 6小时12分
平均落潮历时: 6小时15分
设计水位
设计高水位: 1.22m
设计低水位: -1.44m
极端高水位: 2.30m
极端低水位: -2.92m
本次设计的高程系统采用1985国家高程系统。
3、潮流
根据实测资料统计分析:本海区属不规则半日潮,一般情况下每日潮位有两次涨落,日潮不等现象比较明显。流速尤以深槽上游大连岛以北地区流速最大,实测最大流速102cm/s,流向大致与海岸线或等深线的走向一致。大连岛向XXXX口方向流速有逐渐减小的趋势,湾口潮流以旋流为主。湾外潮流主要受辽东湾潮流影响,以南北向的往复流为主,直至葫芦套深槽航线地区的最大流速仍在70cm/s左右。
8月XXXX的水文调查资料表明:航道开挖所在区域大潮最大涨潮流速为0.57(m/s),大潮最大落潮流速为0.40(m/s)。小潮最大涨潮流速为0.22(m/s),落潮最大流速为0.28(m/s)。
余流:湾内余流流速远小于潮流流速,大都在10cm/s以下,仅在雨季径流较大时,大连岛口门附近余流较大,测得的最大值为37cm/s。湾内水深地形复杂,岛屿星罗棋布,余流流向分布比较复杂。
4、设计波浪
XXXXX是一个深入内陆的喇叭状的海湾,湾口向西南敞开,面向渤海,海湾纵轴呈西南-东北向,湾内泊稳条件良好。该湾长岛北端(39°18′33″N,121°40′08″E)曾设临时岸边波浪站,使用HAB-1型岸用光学测波仪,进行了为期一年(1966年7月～1967年6月)的波浪观测。测波仪海拔高度为28.7m,测波浮标设于测波点NW方712m海面,其处水深为7.5m,测波点海面开阔程度为120°。
根据一年(1966.07～1967.07)的实测资料统计,N-NE和
