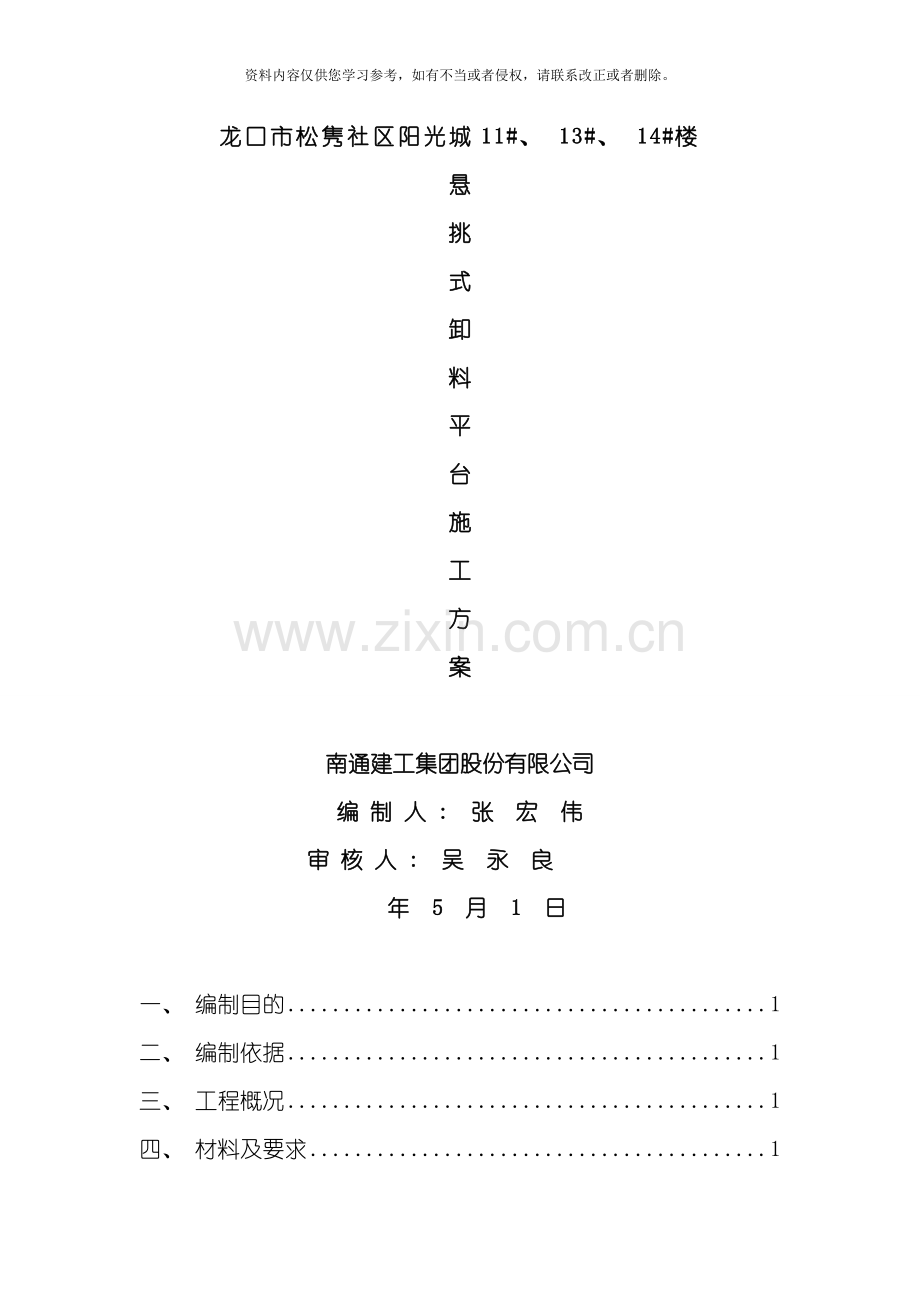

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。龙口市松隽社区阳光城11#、 13#、 14#楼悬挑式卸料平台施工方案南通建工集团股份有限公司编 制 人 : 张 宏 伟 审 核 人 : 吴 永 良 年 5 月 1 日一、 编制目的1二、 编制依据1三、 工程概况1四、 材料及要求14.1、 钢管14.2、 扣件24.3、 吊环用圆钢及花篮螺杆24.4、 钢丝绳24.5、 安全网24.6、 安全警示、 限载牌24.7、 槽钢2五、 卸料平台的搭设要求35.1、 工具式卸料平台搭设措施如下35.2、 工具式卸料平台安装方法3六、 卸料平台技术标准4七、 卸料平台计算书4一、 编制目的为了贯彻国家安全生产的方针政策和国家安全生产、 文明施工管理条例, 做到施工现场文明施工规范, 保障施工现场生产安全, 防止安全事故的发生, 促进现场安全生产、 安全作业, 保障作业人员的生命财产安全和劳动者的切身利益, 特编制施工现场的悬挑式卸料卸料平台施工方案。二、 编制依据1、 建筑施工脚手架实用手册2、 建筑结构荷载规范GB50009- 3、 混凝土结构设计规范GB50010- 4、 钢结构设计规范GB50017- 5、 建筑施工安全检查标准JGJ59- 6、 建筑施工高处作业安全技术规范JGJ80-917、 危险性较大的分部分项工程安全管理办法(建质 87号文)8、 建设工程安全生产管理条例国务院令第393号9、 本工程设计图纸10、 本工程施工组织设计三、 工程概况本工程位于龙口市东城区西北部, 龙口市松隽社区阳光城由龙口市中宇房地产有限公司投资, 由中国瑞林工程技术有限公司设计, 由南通建工集团股份有限公司承建, 由芜湖市正泰工程建设监理有限公司监理。本工程为住宅楼及地下车库总建筑面积80810.9, 地下共二层, 半地下室一层草房, 地下二层汽车库; 地上三栋主楼, 主楼一至三十三层为住宅。抗震等级二级, 抗震设防烈度7度。四、 材料及要求4.1、 钢管( 1) 钢管使用部位包括立管、 大横杆、 小横杆、 剪刀撑、 附墙杆等。( 2) 钢管采用外径为48mm, 壁厚3.5mm, 其材质应采用国家现行标准的要求。( 3) 弯曲变形, 锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于25kg( 6m长) 。( 4) 钢管上严禁打孔。( 5) 外立杆、 水平护杆、 栏杆均刷红白相间油漆( 每段长度为400mm) 。4.2、 扣件( 1) 扣件包括十字扣件、 旋转扣件、 对接扣件及其附件、 T型螺栓、 螺母、 垫圈等。( 2) 扣件与钢管的贴合面必须严格整形, 保证钢管扣紧时接触良好, 扣件活动部位应能灵活转动, 旋转扣件的旋转面间隙小于1mm, 扣件表面应进行防锈处理。( 3) 脚手架采用的扣件, 在螺栓拧紧扭力矩达65Nm时, 不得发生破坏。当扣件夹紧钢管时, 开口处的最小距离应不小于5mm。4.3、 吊环用圆钢及花篮螺杆( 1) 现场用于固定悬挑槽钢的锚环及上部斜拉钢丝绳吊环必须采用直径20的1级圆钢。( 2) 圆钢必须有出厂合格证及检测报告, 并按要求取样送检合格后方允许使用。( 3) 预埋槽钢锚环由专业钢筋工下料加工, 不允许热弯及冷拉钢筋, 防止脆裂, 吊环埋入砼内钢筋长度不小于30d并与结构主筋连接。( 4) 花篮螺杆采用M22, 花篮螺杆外观不得有开裂、 丝扣不全、 滑丝现象严禁使用。( 5) 所有花篮螺杆必须有出厂合格证及检测报告, 并按要求取样送检合格后方允许使用。4.4、 钢丝绳钢丝绳选用63721.5光面钢丝绳, 断股、 起毛、 锈蚀严重的钢丝绳不得使用, 钢丝绳扣紧绳卡不少于三个, 长度不小于500mm。4.5、 安全网安全网采用密目式全新标准安全网, 每铺安全网重量要求不少于 目。4.6、 安全警示、 限载牌卸料平台挡脚板、 水平防护栏杆、 立杆均刷红白油漆间距40cm安全警线, 卸料平台两侧均悬挂限载标识牌。4.7、 槽钢工具式卸料平台采用16#槽钢, 其质量应符合现行国家标准碳素钢结构( GB/T700) 和低合金高强度结构钢GB/T1591的规定。不得采用焊接接长, 加工制作过程中不得在悬挑主梁上打孔, 焊接时避免烧伤主梁截面。五、 卸料平台的搭设要求5.1、 工具式卸料平台搭设措施如下( 1) 本工程的转料平台采用悬挂式的卸料平台, 平台尺寸宽长为2.54m, 主梁采用16号槽钢、 次梁采用14a槽钢、 483.5钢管、 20钢筋拉环、 21.5钢丝绳组成受力体系, 与外架完全脱离; ( 2) 先在楼面砼浇注时预埋20钢筋作拉环, 卸料平台挑出长度为4m, 宽度为2.5m, 具体做法如附图所示; ( 3) 卸料平台周围用钢管作1.5m高的防护栏杆, 密目安全网封闭; 卸料平台搭设时工人应系好安全带,由专业安装工人进行安装, 安装采用塔吊进行配合转运吊装。( 4) 安装完成后必须经过专项验收合格后方允许使用, 使用过程要有专人监督, 吊运材料时应轻放, 堆码材料限载标识要求醒目, 不得超过1000kg; 如下图示 5.2、 工具式卸料平台安装方法1.卸料平台加工制作完毕经过验收合格后方可吊装。2.吊装时, 先挂好四角的吊钩, 传发初次信号, 但只能稍稍提升平台, 放松斜拉钢丝绳, 方可正式吊装, 吊钩的四条引绳应等长, 保证平台在起吊过程中的平稳。3.现场需安装工具式卸料平台部位外架水平杆如对安装有影响时, 提前按照工具式卸料平台安装位置要求由专业架子工进行修改, 并于安装部位以下附加水平杆进行补强。 4.吊装至预定位置后, 先将平台槽钢与预埋锚环固定后, 再将钢丝绳固定, 紧固螺母及钢丝绳卡子, 完毕后方可松塔吊吊钩, 卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。5.具体构造要求如下: ( 1) 悬挑式卸料平台应按现行的相应规范进行设计, 其结构构造应能防止左右晃动。( 2) 悬挑式卸料平台的搁支点与上部拉结点, 必须位于建筑物上, 不得设置在脚手架等施工设备上。( 3) 于工具式卸料平台两边, 各设置2个直径20的1级圆钢吊环与卸料平台主梁焊接, 焊缝单面焊长度120mm, 吊运平台时使用卡环, 不得使吊钩直接钩挂吊环。( 4) 悬挑式卸料平台安装时, 钢丝绳应采用选用63721.5光面钢丝绳的挂钩挂牢, 采取其它方式时卡头的卡于不得少于四个, 建筑物锐角利口围系钢丝绳处应加衬软垫物, 悬挑式卸料平台外口应略高于内口。( 5) 悬挑式卸料平台左右两侧必须装固定的防护栏杆。( 6) 悬挑式卸料平台吊装, 需待横梁支撑点电焊固定, 接好钢丝绳, 调整完毕, 经过检查验收, 方可松卸起重吊钩, 上下操作。( 7) 悬挑式卸料平台使用时, 应有专人进行检查, 发现钢丝绳有锈蚀损坏应及时调换, 焊缝脱焊应及时修复。( 8) 卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载, 应配备专人加以监督。六、 卸料平台技术标准1. 物料平台由次梁、 主梁、 吊环、 平台板、 拉索( 钢丝绳) 、 防护栏杆及挡板组成。2. 主梁、 次梁应使用槽钢制作, 节点必须采用焊接。3. 吊环应使用圆钢制作。4. 钢丝绳长度宜一次定型。必须使用OO型花篮螺栓调节松紧, 钢丝绳与OO型花篮螺栓的强度应一致。5. 采用钢板作平台板时应用螺栓或焊接与次梁固定。采用木板时应与次梁绑扎牢固。6. 物料平台前端及两侧伸出拉结点或主梁的长度不得大于500; 平台如遇脚手架等障碍物需要加长主梁时, 其主梁、 悬吊钢丝绳以及建筑物锚固点等重要受力部位必须进行设计计算。钢丝绳应与平台边缘垂直, 严禁跨越平台垂直上方。 7. 物料平台临边应设置不低于1.5m的防护栏杆, 栏杆内侧设置硬质材料的挡板。 8. 物料平台承载面积不宜大于20; 长宽比不应大于1.51。七、 卸料平台计算书 计算依据: 1、 建筑施工高处作业安全技术规范JGJ80-91 2、 钢结构设计规范GB50017- 一、 构造参数卸料平台名称悬挑式卸料平台卸料平台类型类型一: 主梁垂直建筑外墙平台长度A(m)4平台宽度B(m)2.5卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)2.5次梁间距s(m)0.6次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a1(m)3.8外侧钢丝绳拉绳点与平台垂直距离h1(m)2.8内侧钢丝绳离墙水平距离a2(m)3.5内侧钢丝绳上部拉绳点与平台垂直距离h2(m)2.8钢丝绳夹个数4 二、 荷载参数面板自重Gk1(kN/m2)0.39次梁自重Gk2(kN/m)0.1424主梁自重Gk3(kN/m)0.1935栏杆、 挡脚板类型栏杆、 冲压钢脚手板挡板栏杆、 挡脚板自重Gk4(kN/m)0.15安全网设置设置密目安全网安全网自重Gk5(kN/m2)0.01施工活荷载Qk1(kN/m2)2堆放荷载Pk(kN)5堆放荷载作用面积S(m2)2施工活荷载动力系数1.3 三、 设计简图型钢悬挑式_卸料平台平面布置图型钢悬挑式_卸料平台侧立面图节点一 四、 面板验算模板类型冲压钢脚手板模板厚度t(mm)5截面抵抗矩W(cm3)4.17抗弯强度设计值f(N/mm2)205 面板受力简图如下: 计算简图(kN) 取单位宽度1m进行验算 q=1.2Gk11+1.4(1.3QK1+Pk/S)1=1.20.391+1.4(1.32+5/2)1=7.608kN/m 抗弯验算: Mmax=0.100qs2=0.1007.6080.62=0.274kNm =Mmax/ W=0.274106/(4.17103)=65.681N/mm2f=205N/mm2 面板强度满足要求! 五、 次梁验算次梁类型槽钢次梁型钢型号14a号槽钢截面惯性矩Ix(cm4)563.7截面抵抗矩Wx (cm3)80.5抗弯强度设计值f(N/mm2)205弹性模量E(N/mm2)206000 次梁内力按以两侧主梁为支承点的简支梁计算: 承载能力极限状态: q1=(1.2Gk1+1.41.3 Qk1)s+1.2Gk2=(1.20.39+1.41.32)0.6+1.20.1424=2.636kN/m p1=1.4Pk=1.45=7kN 正常使用极限状态: q2=(Gk1+Qk1)s+Gk2=(0.39+2)0.6+0.1424=1.576kN/m p2=Pk=5kN 1、 抗弯强度 计算简图(kN) Mmax=q1(L12/8-m2/2)+p1L1/4=2.636(2.52/8-02/2)+72.5/4=6.434kN.m =Mmax/(xWX)=6.434106/(1.0580.5103)=76.121N/mm2f=205N/mm2 次梁强度满足要求! 2、 挠度验算 计算简图(kN) max=q2L14/(384EIx)(5-24(m/L1)2)+p2L13/(48EIx)=1.5825004/(384206000563.7104)(5-24(0/2.5)2)+525003/(48206000563.7104)=0.692mm=L1/250=2500/250=10mm 次梁挠度满足要求! 3、 稳定性验算 =Mmax/bWX=6.434106/0.78280.5103=102.145N/mm2f=205N/mm2 其中, b - 均匀弯曲的受弯构件整体稳定系数, 按照下式计算: b=(570tb/lh)(235/fy)=(5709.5058.00/2500140.00)(235/215.00)=0.981; 由于 b大于0.6, 按照下面公式调整: b=1.07-0.282/b=0.782 次梁稳定性满足要求! 4、 支座反力计算 承载能力极限状态: R1=q1B/2=2.6362.5/2=3.295kN 正常使用极限状态: R2=q2B/2=1.5762.5/2=1.97kN 六、 主梁验算主梁类型槽钢主梁型钢型号16号槽钢截面面积A(cm2)25.15截面回转半径ix(cm)6.1截面惯性矩Ix(cm4)934.5截面抵抗矩Wx (cm3)116.8抗弯强度设计值f(N/mm2)205弹性模量E(N/mm2)206000 根据建筑施工高处高处作业安全技术规范( JGJ80-91) , 主梁内力按照外侧钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算( 不考虑内侧钢丝绳支点作用) : 承载能力极限状态: q1=1.2(Gk3+Gk4+Gk5)=1.2(0.193+0.150+0.010)=0.424kN/m p1=1.4Pk/2=1.45/2=3.5kN R1=3.295kN 正常使用极限状态: q2=Gk3+Gk4+Gk5=0.193+0.150+0.010=0.353kN/m p2=Pk/2=2.5kN R2=1.97kN 1、 强度验算 计算简图(kN) 弯矩图(kNm) 剪力图(kN) R左=14.069KN Mmax=13.451kNm N=R左/tan=R左/(h1/a1)= 14.069/(2.800/3.800)=19.093kN =Mmax/(xWX)+N/A=13.451106/(1.05116.800103)+19.093103/25.15102=117.269 N/mm2f=205.000 N/mm2 主梁强度满足要求! 2、 挠度验算 计算简图(kN) 变形图(kNm) max=6.358mm=a1/250=3800.00/250=15.200mm 主梁挠度满足要求! 3、 稳定性验算 x=a1/ix=380.000/6.100=62.295 N, Ex=2EA /(1.1x2)=3.14162206000.00025.150102/(1.162.2952)=1197861.972N 由x =62.295, 查规范(GB50017- )中附录C-2得, x=0.818 N/(xA)+mxMmax/(xWx(1-0.8N/ N, Ex)=19.093103/(0.81825.15102)+1.013.451106/1.05116.800103(1-0.819.093103/1197861.972)=120.375N/mm2T外=23.717kN 钢丝绳强度满足要求! 八、 拉环验算拉环直径d(mm)20抗拉强度(N/mm2)65节点二 =T外/(2A)=23.717103/23.14(20/2)2=37.766 N/mm2 f= 65N/mm2 拉环强度满足要求! 九、 焊缝验算钢丝绳下节点拉环焊缝厚度he(mm)8钢丝绳下节点拉环焊缝长度lw(mm)120节点三 f=T外/(helw)=23.717103/(28.000120.000)=12.353N/mm2ffw=160N/mm2 拉环焊缝强度满足要求!
