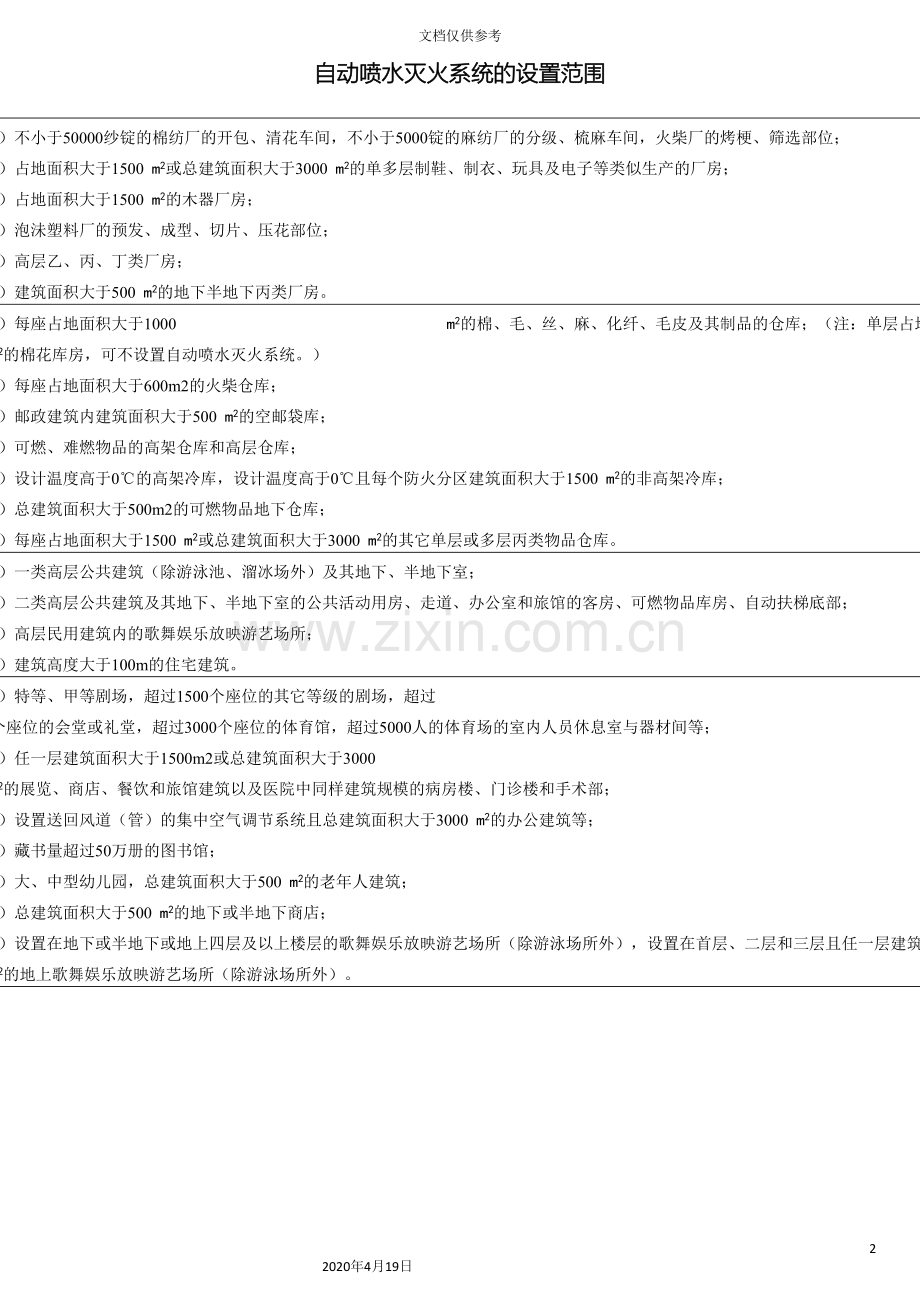

各种建筑消防设施的设置范围 8 2020年4月19日文档仅供参考自动喷水灭火系统的设置范围厂房 1）不小于50000纱锭的棉纺厂的开包、清花车间，不小于5000锭的麻纺厂的分级、梳麻车间，火柴厂的烤梗、筛选部位； 2）占地面积大于1500 m2或总建筑面积大于3000 m2的单多层制鞋、制衣、玩具及电子等类似生产的厂房； 3）占地面积大于1500 m2的木器厂房； 4）泡沬塑料厂的预发、成型、切片、压花部位； 5）高层乙、丙、丁类厂房； 6）建筑面积大于500 m2的地下半地下丙类厂房。仓库 1）每座占地面积大于1000 m2的棉、毛、丝、麻、化纤、毛皮及其制品的仓库；（注：单层占地面积不大于 m2的棉花库房，可不设置自动喷水灭火系统。） 2）每座占地面积大于600m2的火柴仓库； 3）邮政建筑内建筑面积大于500 m2的空邮袋库； 4）可燃、难燃物品的高架仓库和高层仓库； 5）设计温度高于0℃的高架冷库，设计温度高于0℃且每个防火分区建筑面积大于1500 m2的非高架冷库； 6）总建筑面积大于500m2的可燃物品地下仓库； 7）每座占地面积大于1500 m2或总建筑面积大于3000 m2的其它单层或多层丙类物品仓库。高层民用建筑 1）一类高层公共建筑（除游泳池、溜冰场外）及其地下、半地下室； 2）二类高层公共建筑及其地下、半地下室的公共活动用房、走道、办公室和旅馆的客房、可燃物品库房、自动扶梯底部； 3）高层民用建筑内的歌舞娱乐放映游艺场所； 4）建筑高度大于100m的住宅建筑。单、多层民用建筑 1）特等、甲等剧场，超过1500个座位的其它等级的剧场，超过个座位的会堂或礼堂，超过3000个座位的体育馆，超过5000人的体育场的室内人员休息室与器材间等； 2）任一层建筑面积大于1500m2或总建筑面积大于3000 m2的展览、商店、餐饮和旅馆建筑以及医院中同样建筑规模的病房楼、门诊楼和手术部； 3）设置送回风道（管）的集中空气调节系统且总建筑面积大于3000 m2的办公建筑等； 4）藏书量超过50万册的图书馆； 5）大、中型幼儿园，总建筑面积大于500 m2的老年人建筑； 6）总建筑面积大于500 m2的地下或半地下商店； 7）设置在地下或半地下或地上四层及以上楼层的歌舞娱乐放映游艺场所（除游泳场所外），设置在首层、二层和三层且任一层建筑面积大于300 m2的地上歌舞娱乐放映游艺场所（除游泳场所外）。火灾自动报警系统的设置范围 1）任一层建筑面积大于1500m2或总建筑面积大于3000m2的制鞋、制衣、玩具、电子等类似用途的厂房； 2）每座占地面积大于1000m2的棉、毛、丝、麻、化纤及其制品的仓库，占地面积大于500m2或总建筑面积大于1000m2的卷烟仓库； 3）任一层建筑面积大于1500m2或总建筑面积大于3000m2的商店、展览、财贸金融、客运和货运等类似用途的建筑，总建筑面积大于500m2的地下或半地下商店； 4）图书或文物的珍藏库，每座藏书超过50万册的图书馆，重要的档案馆； 5）地市级及以上广播电视建筑、邮政建筑、电信建筑，城市或区域性电力、交通和防灾等指挥调度建筑； 6）特等、甲等剧场，座位数超过1500个的其它等级的剧场或电影院，座位数超过个的会堂或礼堂，座位数超过3000个的体育馆； 7）大、中型幼儿园的儿童用房等场所，老年人建筑，任一层建筑面积1500m2或总建筑面积大于3000m2的疗养院的病房楼、旅馆建筑和其它儿童活动场所，不少于200床位的医院门诊楼、病房楼和手术部等； 8）歌舞娱乐放映游艺场所； 9）净高大于2.6m且可燃物较多的技术夹层，净高大于0.8m且有可燃物的闷顶或吊顶内； 10）大、中型电子计算机房及其控制室、记录介质库，特殊贵重或火灾危险性大的机器、仪表、仪器设备室、贵重物品库房，设置气体灭火系统的房间； 11）二类高层公共建筑内建筑面积大于50m2的可燃物品库房和建筑面积大于500m2的营业厅； 12）其它一类高层公共建筑； 13）设置机械排烟、防烟系统、雨淋或预作用自动喷水灭火系统、固定消防水炮灭火系统等需与火灾自动报警系统联锁动作的场所或部位。防烟排烟系统的设置范围防烟设施应设置 1）防烟楼梯间及其前室； 2）消防电梯间前室或合用前室； 3）避难走道的前室、避难层（间）。可不设置建筑高度不大于50m的公共建筑、厂房、仓库和建筑高度不大于100m的住宅建筑，当其防烟楼梯间的前室或合用前室符合下列条件之一时，楼梯间可不设置防烟系统： 1）前室或合用前室采用敞开的阳台、凹廊；2）前室或合用前室具有不同朝向的可幵启外窗，且可开启外窗的面积满足自然排烟口的面轵要求。排烟设施厂房 1）丙类厂房内建筑面积大于300m2且经常有人停留或可燃物较多的地上房间，人员或可燃物较多的丙类生产场所； 2）建筑面积大于5000m2的丁类生产车间； 3）占地面积大于1000m2的丙类仓库； 4）高度大于32m的高层厂房（仓库）内长度大于20m的疏散走道，其它厂房（仓库）内长度大于40m的疏散走道。民用建筑 1）设置在一、二、三层且房间建筑面积大于100m2的歌舞娱乐放映游艺场所，设置在四层及以上楼层、地下或半地下的歌舞娱乐放映游艺场所； 2）中庭； 3）公共建筑内建筑面积大于100m2且经常有人停留的地上房间； 4）公共建筑内建筑面积大于300m2且可燃物较多的地上房间； 5）建筑内长度大于20m的疏散走道。其它地下或半地下建筑（室）、地上建筑内的无窗房间，当总建筑面积大于200m2或一个房间建筑面积大于50m2，且经常有人停留或可燃物较多时，应设置排烟设施。消火栓系统设置范围室外消火栓系统耐火等级不低于二级且建筑体积不大于3000m3的戊类厂房，居住区人数不超过500人且建筑层数不超过两层的居住区，可不设置室外消火栓系统。室内消火栓系统 1）建筑占地面积大于300m2的厂房和仓库； 2）高层公共建筑和建筑高度大于21m的住宅建筑；（注：建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。） 3）体积大于5000m3的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑； 4）特等、甲等剧场，超过800个座位的其它等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑； 5）建筑高度大于15m或体积大于10000m3的办公建筑、教学建筑和其它单、多层民用建筑。消防水泵接合器自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等系统以及下列建筑的室内消火栓给水系统应设置消防水泵接合器：1）超过5层的公共建筑；2）超过4层的厂房或仓库；3）其它高层建筑；4）超过2层或建筑面积大于10000m2的地下建筑（地下室）。建筑消防设施控制方式（一）设施名称联动触发信号联动控制联锁触发信号联锁控制反馈信号手动控制湿式干式系统报警阀压力开关的动作信号与该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号由消防联动控制器联动控制启动喷淋泵压力开关动作信号直接控制启动喷淋泵，联锁控制不应受消防联动控制器处于自动或手动状态影响水流指示器动作信号、信号阀动作信号、压力开关动作信号、喷淋泵的启停信号将喷淋泵控制柜的启停按钮直接专线连接至控制室内消防联动控制器的手动控制盘，直接手动控制喷淋泵的启停预作用系统报警阀压力开关的动作信号与该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号由消防联动控制器联动控制启动喷淋泵水流指示器动作信号、信号阀动作信号、压力开关动作信号、喷淋泵的启停信号，有压气体管道气压状态信号、快速排气阀前电动阀动作信号将喷淋泵控制柜的启停按钮、预作用阀组和快速排气阀入口前电动阀的启停按钮，直接专线连接至控制室内消防联动控制器的手动控制盘，直接手动控制喷淋泵的启停以及预作用阀组和电动阀的开启同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号由消防联动控制器联动控制开启预作用阀组、开启快速排气阀前电动阀雨淋系统报警阀压力开关的动作信号与该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号由消防联动控制器联动控制启动喷淋泵水流指示器动作信号、压力开关动作信号、雨淋阀组和雨淋泵的启停信号将雨淋泵控制柜的启停按钮、雨淋阀组的启停按钮，直接专线连接至控制室内消防联动控制器的手动控制盘，直接手动控制雨淋泵的启停以及雨淋阀组的开启同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号由消防联动控制器联动控制开启雨淋阀组水幕系统卷帘保护报警阀压力开关的动作信号与该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号由消防联动控制器联动控制启动喷淋泵 —— —— 压力开关动作信号、水幕系统相关控制阀组和消防泵的启停信号将水幕系统相关控制阀组和消防泵控制柜的启停按钮，直接专线连接至控制室内消防联动控制器的手动控制盘，并直接手动控制消防泵的启停以及水幕系统相关控制阀组的开启防火卷帘下落到楼板面的动作信号与该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号由消防联动控制器联动控制开启水幕系统控制阀组防火分隔报警阀压力开关的动作信号与该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号由消防联动控制器联动控制启动喷淋泵报警区域内两只独立的感温火灾探测器的报警信号由消防联动控制器联动控制开启水幕系统控制阀组建筑消防设施控制方式（二）设施名称联动触发信号联动控制联锁触发信号联锁控制反馈信号手动控制室内消火栓系统消火栓按钮的动作信号与该按钮所在报警区域内任一火灾探测器或手动报警按钮的报警信号由消防联动控制器联动控制启动消火栓泵系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或干式系统报警阀压力开关的动作信号直接控制启动消火栓泵，联锁控制不应受消防联动控制器处于自动或手动状态影响消火栓泵启动信号将消火栓泵控制柜的启停按钮直接专线连接至控制室内消防联动控制器的手动控制盘，直接手动控制消防栓泵的启停气体灭火系统任一防护区域内设置的感烟火灾探测器、其它类型的火灾探测器或手动报警按钮的首次报警信号由气体灭火控制器联动启动设置在该防护区内的火灾声光警报器 —— —— 气体灭火控制器直接连接的火灾探测器的报警信号在防护区疏散出口的门外应设置气体灭火装置的手动启停按钮，气体灭火控制器应设置对应不同防护区域的手动启停按钮。手动启动按钮按下时，气体灭火控制器应联动操作；手动停止按钮按下时，气体灭火控制器应停止正在执行的联动操作同一防护区域内与首次报警的火灾探测器或手动报警按钮相邻的感温火灾探测器、火焰探测器或手动报警按钮的报警信号由气体灭火控制器联动控制关闭防护区域的送排风机及送排风阀门；联动控制停止通风和空气调节系统及关闭该防护区域的电动防火阀；联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门窗；联动控制启动气体灭火装置，联动控制启动入口处表示气体喷洒的火灾声光报警器 —— —— 选择阀的动作信号、压力开关的动作信号防火门系统常开防火门所在防火分区内两只独立的火灾探测器或一只火灾探测器与一只手动报警按钮的报警信号由消防联动控制器或防火门监控器联动控制防火门的关闭 —— —— 疏散通道上各防火门的开启关闭及故障状态信号 —— 建筑消防设施控制方式（三）名称联动触发信号联动控制联锁触发信号联锁控制反馈信号手动控制机械防烟系统加压送风口所在防护分区内的两只独立的火灾探测器或一只火灾探测器与一只手动报警按钮的报警信号由消防联动控制器联动控制送风口开启和加压送风机启动 —— —— 送风口开启的动作信号，防烟风机启动和停止的动作信号在消防控制室的消防联动控制器上应手动控制送风口、电动挡烟垂壁的开启关闭及防烟风机的启动停止；防烟风机的启停按钮应专线直接连接至控制室内消防联动控制器的手动控制盘，并应直接手动控制防烟风机的启停同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号由消防联动控制器联动控制电动挡烟垂壁降落 —— —— 机械排烟系统同一防烟分区内两只独立的火灾探测器的报警信号由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，同时联动控制停止该防烟分区的空气调节系统排烟风机入口处总管上设置的280℃排烟防火阀动作信号应直接联动控制排烟风机停止排烟口、排烟窗或排烟阀开启和关闭的动作信号，排烟风机启动和停止及电动防火阀关闭的动作信号在消防控制室的消防联动控制器上应手动控制排烟口、排烟窗、排烟阀的开启关闭以及排烟风机的启动停止；排烟风机的启停按钮应采用专线连接至控制室内消防联动控制器的手动控制盘，并应直接手动控制排烟风机的启动停止排烟口、排烟窗或排烟阀开启的动作信号与该防烟分区内任一火灾探测器或手动报警按钮的报警信号由消防联动控制器联动控制排烟风机启动电梯 —— 由消防联动控制器联动控制，强制所有电梯停于首层或电梯转换层 —— —— 电梯运行状态信息和停于首层或转换层的反馈信号 —— 建筑消防设施控制方式（四）名称联动触发信号联动控制联锁触发信号联锁控制反馈信号手动控制应急照明和疏散指示系统同一报警区域内两只独立的火灾探测器或一只火灾探测器与一只手动报警按钮的报警信号 1、确认火灾后，由发生火灾的报警区域开始，顺序启动全楼疏散通道的消防应急照明和疏散指示系统；2、集中控制型系统，应由火灾报警控制器或消防联动控制器启动应急照明控制器实现；集中电源非集中控制型系统，应由消防联动控制器联动应急照明集中电源和应急照明分配电装置实现；自带电源非集中控制型系统，应由消防联动控制器联动消防应急照明配电箱实现 —— —— —— —— 火灾警报和应急广播系统同一报警区域内两只独立的火灾探测器或一只火灾探测器与一只手动报警按钮的报警信号确认火灾后由火灾报警控制器或消防联动控制器联动控制启动或停止建筑内所有火灾声光报警器；由消防联动控制器联动控制选择广播分区、启动或停止消防应急广播 —— —— 消防应急广播分区的工作状态在消防控制室手动选择广播分区，启动或停止消防应急广播系统防火卷帘疏散通道所在防火分区内任两只独立的感烟火灾探测器或任一只用于专门用于联动防火卷帘的感烟火灾探测器的报警信号由防火卷帘控制器联动控制防火卷帘下降至距楼板面1.8m处 —— —— 防火卷帘下降至距楼板面1.8m处、下降至楼板面的动作信号，和防火卷帘控制器直接连接的感烟感温火灾探测器的报警信号由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降任一只用于专门用于联动防火卷帘的感温火灾探测器的报警信号由防火卷帘控制器联动控制防火卷帘下降至楼板面 —— —— 非疏散通道所在防火分区内任两只独立的火灾探测器的报警信号由防火卷帘控制器联动控制防火卷帘直接下降至楼板面 —— —— 由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降，并应能在控制室的消防联动控制器上手动控制防火卷帘的降落
