建筑施工实践设计任务书

8
2020年4月19日
文档仅供参考

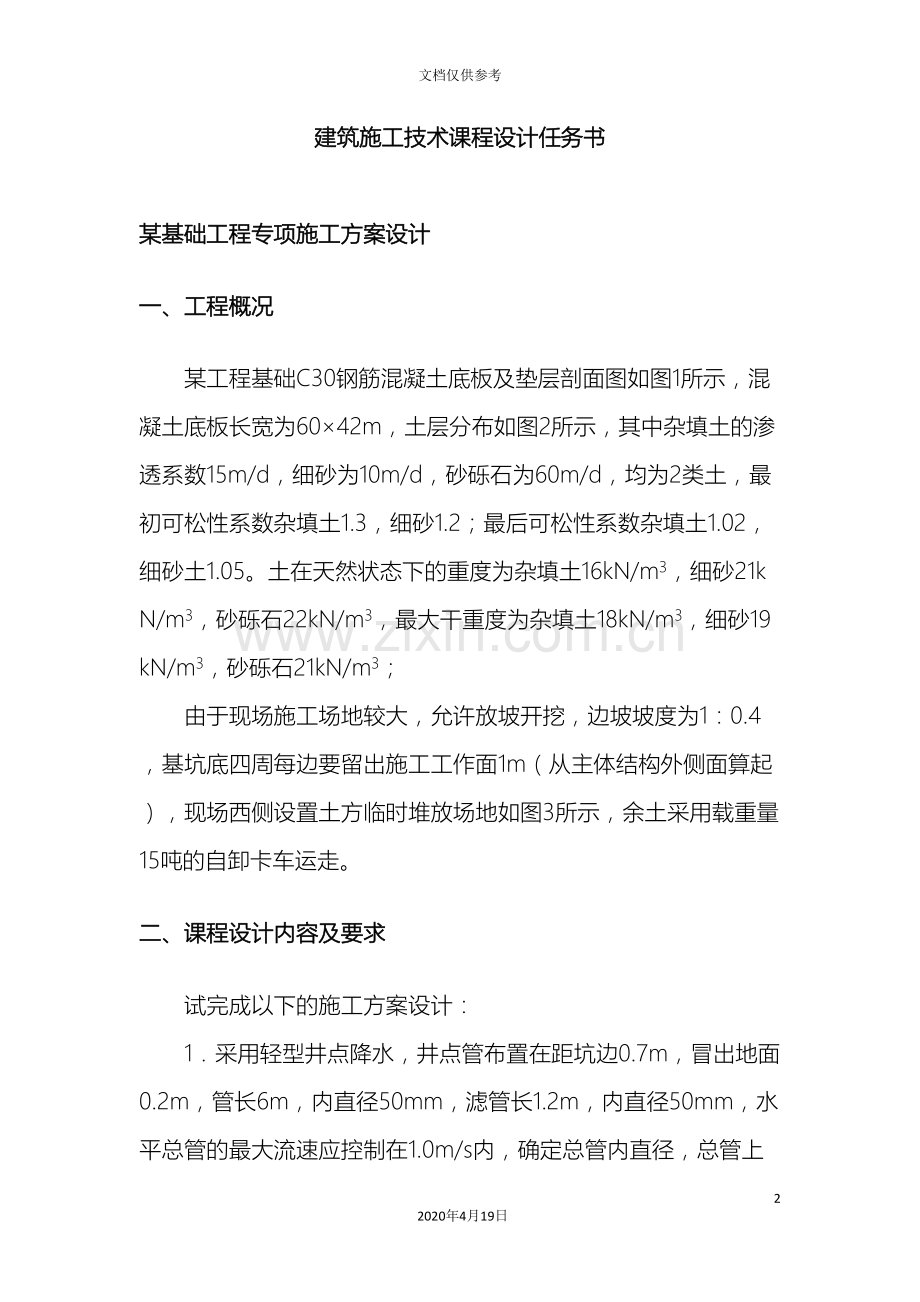

建筑施工技术课程设计任务书

某基础工程专项施工方案设计

一、工程概况

某工程基础C30钢筋混凝土底板及垫层剖面图如图1所示，混凝土底板长宽为60×42m，土层分布如图2所示，其中杂填土的渗透系数15m/d，细砂为10m/d，砂砾石为60m/d，均为2类土，最初可松性系数杂填土1.3，细砂1.2；最后可松性系数杂填土1.02，细砂土1.05。土在天然状态下的重度为杂填土16kN/m3，细砂21kN/m3，砂砾石22kN/m3，最大干重度为杂填土18kN/m3，细砂19kN/m3，砂砾石21kN/m3；
由于现场施工场地较大，允许放坡开挖，边坡坡度为1：0.4，基坑底四周每边要留出施工工作面1m（从主体结构外侧面算起），现场西侧设置土方临时堆放场地如图3所示，余土采用载重量15吨的自卸卡车运走。

二、课程设计内容及要求

试完成以下的施工方案设计：
1．采用轻型井点降水，井点管布置在距坑边0.7m，冒出地面0.2m，管长6m，内直径50mm，滤管长1.2m，内直径50mm，水平总管的最大流速应控制在1.0m/s内，确定总管内直径，总管上的接口间距0.8m；计算涌水量和井点管数量，作出平面及高程布置图；
降水后水位线的最高点，应保证距基坑底以下不小于0.5m；
总管内径规格：100，125，150，200，250，300mm；
2．选择挖土机，确定开挖方案，制订保证质量和安全的施工措施；
3．所选挖土机台班定额为400立方米/台班，时间利用系数0.8，选用2台挖土机同时作业，运土车辆的往返时间（含装卸时间）50分钟，每天作业班数1，确定基坑挖土的作业天数和自卸卡车的数量，并计算预留回填土方松散状态下的数量；
4．确定回填土的施工方案，要求土的压实系数为，地基主要受力层范围内不小于0.97，其它部位0.94；回填时土的含水率经测定为15%，确定压实后土的干重度和实际重度应达到多少？杂填土不能用作回填土，应作为弃土全部运走。
5．施工期间气温，白天最高25℃，夜晚最低13℃，采用商品混凝土，混凝土运输距离15km，运输时间估计1小时，制订混凝土底板（大致积混凝土）的施工方案（含配料、运输、浇筑和养护要求及相关措施）。

三、课程设计步骤和方法

1．对轻型井点降水进行高程布置；
2．对轻型井点降水进行平面布置；
3．计算井点系统涌水量和单井涌水量、井点管数量和总管直径；
4．选择挖土机类型，确定开挖方案，制订保证质量和安全的施工措施；
5．计算预留回填土数量和运土数量，确定运土汽车数量；
6．计算回填土的干重度和压实后满足要求的实际重度；
7．确定大致积混凝土的施工方案及相关技术、组织措施。

四、设计成果

1．施工方案设计文本，A4纸单面打印，正文字体小4号宋体，行距选择1.5倍，（如本任务书正文的字体和行距）；标题字体3号宋体加粗，（如本任务书所采用的字体字号所示）；
2．降水高程布置图一张，4号图；
3．降水及土方堆放平面布置图一张，4号图。

撰写人：黄云德

5月10日

1800
C30混凝土底板
4
200
200
200
-4.600
-2.800
-0.600
图1 基础剖面图
混凝土垫层

不透水层
砂砾石层
细砂土层
杂填土层
1000
7000
5000
-0.600
图2 水文地质剖面图
-1.800
地下水位线
自然地面

基坑底
62×44m
边坡
N
图3 基坑平面图

土方
堆放区

建筑施工技术课程设计指导书

该课程设计为一高层建筑深基础的施工方案，要求完成的内容包括深基坑降水，制定基坑土方开挖方案和保证质量安全的措施，制定土方挖运方案，制定土方回填方案，制定大致积混凝土施工方案。
1. 降水按环形轻型井点考虑，需绘制轻型井点的高程布置图和平面布置图，按4号图绘制，图纸尺寸为210×297mm。
2. 当高程布置中无法满足降水深度时，可下挖一定深度再布置井点，下挖深度需按高程布置计算确定，应考虑降水后水位线最高点（基坑中点）距基坑底以下0.5m，按高程图推算出井点管的埋深，进而按井点管长度确定下挖深度。
3. 确定运土汽车数量时，应考虑与挖土机的工作量相适应，以利于发挥两种机械的效率。
4. 在计算要运输的土方量时，要先计算需要预留的回填土数量，计算回填土时，要考虑土的最后可松性系数。且回填土不得采用杂填土。
5. 选择挖土机指选择挖土机的类型，即根据基坑情况，在正铲、反铲、拉铲、抓铲、推土机、铲运机等机型中选择。不用选具体型号。
6. 制订混凝土底板（大致积混凝土）的施工方案时，要围绕着降低和控制水泥水化热，使混凝土不产生裂缝的中心问题考虑，制订出混凝土配料、运输、浇筑和养护各阶段的施工方法和技术、组织措施。
7. 技术措施指为保证工程质量和施工安全，在施工中所应考虑的有关技术问题。
8. 组织措施指为了保证正常施工，所应采取的工艺过程衔接、人员组织和时间安排。
5月10日
撰写人：黄云德
