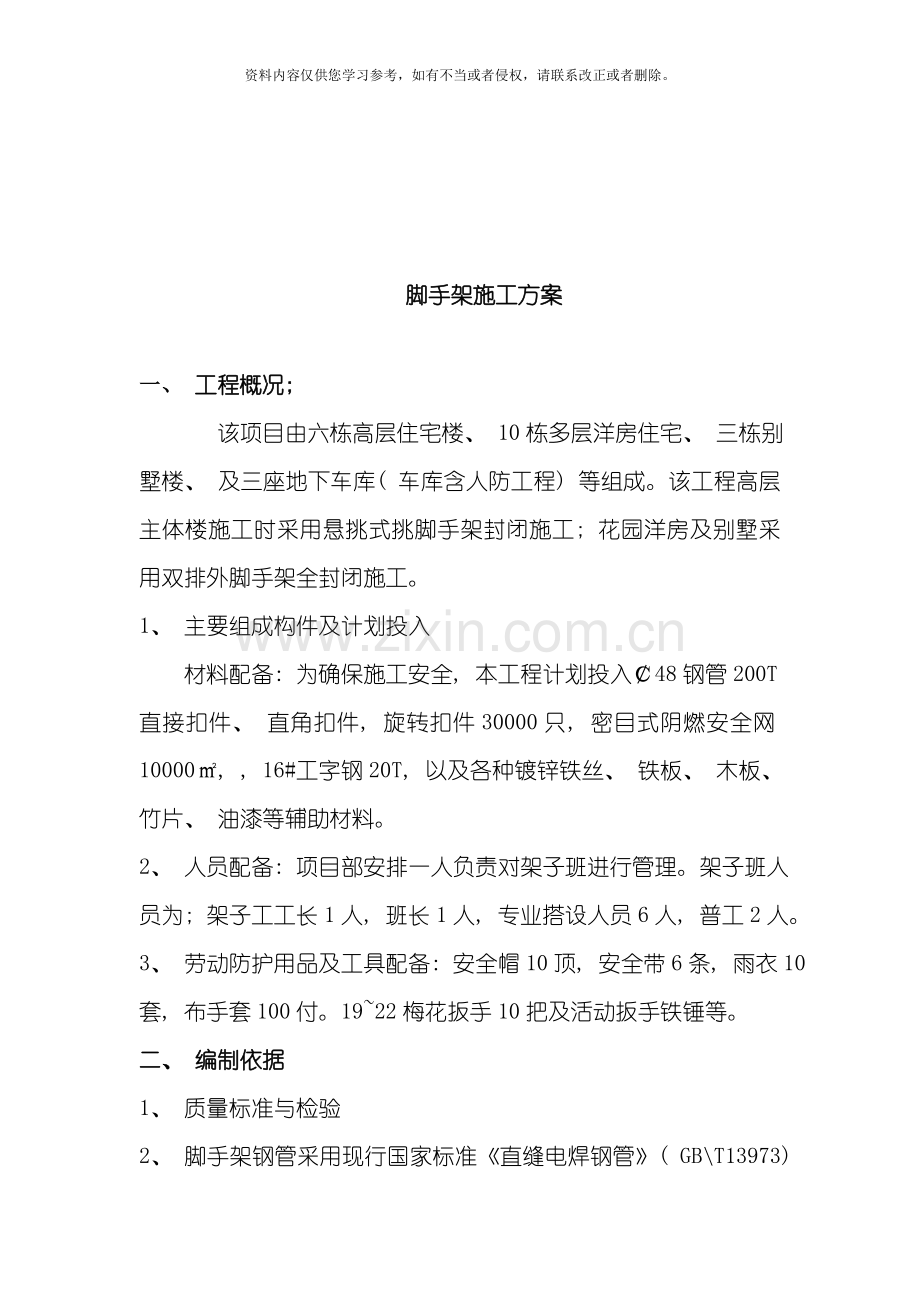

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。目录一、 工程概况 2二、 编制依据 2三、 连墙件的刚性构造 2四、 脚手架结构图 3脚手架设计参数 5五、 脚手架基础处理及搭设注意事项 6六、 悬挑式斜拉脚手架 7七、 附属结构搭设 7八、 脚手架的检查、 验收 8九、 脚手架搭、 拆安全措施及要求 8 落地式脚手架计算书 10 悬挑式脚手架计算书 17 附属结构卸料平台计算书 28十、 安全组织机构 33脚手架施工方案一、 工程概况; 该项目由六栋高层住宅楼、 10栋多层洋房住宅、 三栋别墅楼、 及三座地下车库( 车库含人防工程) 等组成。该工程高层主体楼施工时采用悬挑式挑脚手架封闭施工; 花园洋房及别墅采用双排外脚手架全封闭施工。1、 主要组成构件及计划投入材料配备: 为确保施工安全, 本工程计划投入48钢管200T直接扣件、 直角扣件, 旋转扣件30000只, 密目式阴燃安全网10000, , 16#工字钢20T, 以及各种镀锌铁丝、 铁板、 木板、 竹片、 油漆等辅助材料。2、 人员配备: 项目部安排一人负责对架子班进行管理。架子班人员为; 架子工工长1人, 班长1人, 专业搭设人员6人, 普工2人。3、 劳动防护用品及工具配备: 安全帽10顶, 安全带6条, 雨衣10套, 布手套100付。1922梅花扳手10把及活动扳手铁锤等。二、 编制依据1、 质量标准与检验2、 脚手架钢管采用现行国家标准直缝电焊钢管( GBT13973) 或低压流体输送用焊接钢管( GBT3092) 中规定的3号普通钢管其质量应符合GBT700中Q235A钢的规定。采用48*3.5钢管, 每根钢管的最大质量不大于25kg。3、 扣件应符合JGJ2285的规定和相应的技术要求, 产品必须有合格证和检测报告。4、 吊环和钢丝绳必须符合相应的技术标准。5、 脚手架和竹笆应符合相应的质量要求。6、 密目阻燃安全网应符合相应的质量标准。三、 连墙件的刚性构造, 详见图: 连墙件扣件连接示意图四、 本工程外脚手架结构图: 节点构造: 1) 、 工字钢悬挑构造1000202) 、 卸荷装置构造1000该脚手架为钢管脚手架, 其设计参数如下: 1、 根据工程地基承载力及工程实际情况, 脚手架搭设共分两个部分, 110层采用落地式多立杆钢管扣件脚手架。11-26层采用悬挑斜拉式脚手架。2、 11-26层为悬挑斜拉式脚手架( 附悬挑结构图) 高度分别为32#, 20m;36#,25m. 3、 脚手架纵距离为1500mm, 横距1000mm, 步距为1800mm。其600mm处设置栏杆一道, 1200mm处设置扶手栏杆一道。特殊位置在作加密处理。4、 搭设立杆时, 底部立杆应采用不同长度的钢管, 立杆的连接应交错布置, 相邻杆的连接不应在同一高度, 其错开的高差不得少于1500mm, 并置于不同的构架框格内, 立杆接头除顶层可采用搭接连接外, 其余接头必须采用对接扣件连接, 搭设的长度不应小于1000mm, 且不少于两个旋转扣件固定, 固定间距不小于600mm。周边脚手架应从一个角度开始向两边延伸交圈搭设。在未于主体拉接前, 每隔8000mm左右应暂设一根抛杆, 与地面成4560的夹角, 直接连墙件搭接好后方可拆除。5、 搭设纵向水平杆应水平设置, 钢管长度不得小于3跨即4500mm, 接头应采用对接扣件连接, 内外两根相邻的纵向水平杆的接头不得在同步同跨内, 上下两个相邻接头应错开一跨, 其错开的水平距离不得小于500mm, 各接头中心距立杆轴线距离应小于500mm。当采用搭接时, 其搭接长度不应小于1000mm, 不少于两个旋转扣件固定, 其固定间距不应小于800mm, 扣件中心至杆端的距离不应小于150mm, 纵向水平杆与立杆相交处必须用直角扣件与立杆固定。6、 搭设横向水平杆时, 横杆应架设在纵向水平杆的下方, 以便铺设竹笆脚手板。凡立杆与纵向水平杆相交处均应设置一根横向水平杆, 严禁任意拆除。跨度中间的横向水平杆可根据需要设计。所有横向水平杆伸出纵向水平杆外250mm, 靠墙的一端距墙装饰面的距离不应大于100mm。7、 搭设纵、 横扫地杆时每根立杆底座向上200mm处, 均应设置纵、 横扫地杆, 用直角扣件与立杆固定。当立杆基础不在同一水平高度上时, 必须将高处的纵向扫地杆向低处延伸两跨, 并于低跨立杆固定。8、 搭设剪刀撑时, 应设置在架体的外侧, 每6000mm水平距离设置剪刀撑一副, 自上而下循序连接。每副剪刀撑跨越立杆的根数不应少于4根或超过7根, 与纵向水平杆成4560夹角。剪刀撑的搭接长度不应少于1000mm, 且不少于两只旋向扣件固定。五、 落地式脚手架基础处理及搭设注意事项: 1、 对于从回填土上搭设的脚手架应对场地土方进行夯实, 然后浇筑5CM厚的细石砼并找成向外5%的坡度, 外架四周做200*200排水沟。2、 按设计脚手架柱距、 排距要求进行放线、 定位。3、 铺设垫板, 应注意垫板应准确放在定位线上, 并应铺设平稳, 不得悬空。4、 各临边部位、 通风口、 电梯井等均一律搭设防护栏杆、 脚手架及防护栏杆用油漆刷上警示标志, 并用密目式安全网作全封闭。内部每二层满铺竹笆板一道。5、 为抗风力荷载和垂直重量荷载, 防止脚手架向外倾覆, 脚手架墙体设置梅花形拉接点, 其垂直方向的距离不大于3600mm, 水平方向的距离不大于5400mm, 攀拉架体的部位应该在立杆与大小横杆交叉点的上下左右200mm范围内, 架体断开处和顶部拉接点适当加密, 当设置位置及其附近不可设连墙件时, 可采用抛撑或与建筑物内部柱梁作可靠连接。6、 根据脚手架的高度应采取防雷电措施, 每隔50m设一处接地装置, 用直径10mm的圆钢作接地线。用4*40* 的扁钢作接地极预埋于地下, 接地极与接地线采用双面焊接连接, 焊接长度不少于60mm。7、 进度: 外脚手架的搭设进度必须和主体同步进行, 且应超过主体不少于一步架。六、 悬挑斜拉式脚手架。1、 层悬挑斜拉式脚手架采用16#工字钢作悬挑架, 长度3500mm。悬挑架挑出建筑物外140mm, 用18圆钢作马箍锚固于建筑物内地坪或其它构件上。将脚手架的荷载经过悬挑梁传给主体结构。遇有阳台栏板或剪力墙时可预留200100的洞口以便悬挑梁的挑出。2、 悬挑梁的斜拉点采用16圆钢经热加工成环行预埋构件。预埋长度不宜小于500mm, 预埋端宜设在受剪锚固筋上。用14( 619) 的钢丝绳作拉索, 外端略高于楼面, 使其受力后悬挑件保持平衡, 钢丝绳松紧一致, 挑梁的外端分别焊上钢丝绳防滑装置及40的钢管作立杆底座。七、 附属结构搭设1) 安全网脚手架的外侧要满挂安全立网, 立网的下口与立杆或建筑物要牢固的扎结, 固定点的间距应不大于50cm, 下边沿设挡脚板, 上下两网之间的拼接要严密。立网平网与施工作业面边沿的最大间缝不得大于10cm。在悬挑层, 内排立杆与楼层之间的空隙用水平安全网封闭, 安全网一端与大横杆系紧, 另一端楼层临边防护栏横杆系牢。2) 脚手板脚手板采用竹跳板或规格钢笆, 要求作业层及以下两步封闭, 以下每三步封闭一层, 脚手板铺放后要求用胶卡与大横杆连接固定。脚手架底层铺胶合板全封闭。3) 挡脚板采用5厚木板制作, 宽180外侧面刷红白相间( 500) 油漆, 每三步一道, 设在立杆内侧、 安全网外侧。4) 防护棚悬挑外架在通道口搭设双层安全防护棚, 上下层间隔500mm用钢管搭设, 上下层均采用脚手板满铺。5) 卸料平台卸料平台挑出外架2.5m, 长4m。采用工字钢悬挑在楼面上, 斜拉钢丝绳卸荷, 与外架脱离。用塔吊进行吊装, 本层使用完毕后向上周转。平台面上捆绑木枋, 木枋须布置均匀, 最后在木枋上铺模板, 平台四周必须设置防护栏杆和挡脚板, 栏杆高度为1.2米, 在栏杆内侧挂安全网, 绑扎牢固。平台口处必须设置安全标志及使用要求, 严禁乱堆放, 严禁超载。如图: 八、 脚手架的检查、 验收1、 脚手架必须严格按规范要求和设计要求验收。立杆垂直偏差不大于1500H; 排距和步距50; 扣件扣紧力矩4065Nm。其它指标按前述标准验收。2、 脚手架在搭设的过程中应该进行同步检查验收, 分层验收挂牌完成后进行总验收, 合格后经过批准方可使用。九、 脚手架的搭、 拆安全措施及要求: 1、 所有操作人员应持证上岗, 操作人员进入现场后, 由项目安全主任做好进场三级教育, 并做好会议记录, 进行详细的安全技术交底。2、 每一楼层外架搭设完毕后, 必须经项目技术经理、 生产经理和安全员验收, 合格后由生产经理发出使用许可证后方可使用。3、 防雷击接地措施, 采用430镀锌扁铁与本建筑结构的四角避雷接地网焊接。4、 高空作业要正确使用”三宝”, 脚手架搭拆过程中遇大风、 大雨、 大雾天应停止作业, 雨后作业应待脚手架上雨水吹干后进行, 防止滑落。5、 由办公室及时收集气象资料, 并通知全体施工人员, 便于安排工作和进一步采取措施。6、 焊接作业时, 要注意防火, 遇风时, 应设置挡风板, 避免火花飞溅。7、 外架上不得堆放钢筋、 模板等材料。8、 脚手架拆除程序与安装程序相反, 拆除时, 先将脚手架板逐一传递至楼层或转料平台上, 再按步骤拆除, 拆除步骤为横杆立杆剪刀撑, 拆除时, 严禁乱丢及高空坠物。9、 架子工作业时, 必须佩带好安全帽、 系好安全带, 穿软底防滑鞋、 扎裹腿。严禁穿高跟鞋、 拖鞋或硬底带钉易滑鞋作业, 工具及零件应放在工具包内, 服从指挥, 集中思想、 相互配合, 拆除下来的材料不乱抛、 乱扔。脚手架作业下方不准站人, 架子工不准在脚手架上打闹、 嬉笑。10、 在靠近电源处拆除脚手架时, 必须将电源先切断或严密防护, 必要时变更位置后方可进行作业, 不允许将电源线拉在脚手架上, 以防止漏电伤人。11、 不在脚手架上附装机械设备, 悬挑平台拉缆风绳及搭( 接) 卸料槽( 斗) 等。12、 脚手架拆除过程中, 不中途换人, 如必须换人, 则应该在安全技术交底中交代清楚。13、 脚手架使用完毕后立即拆除, 拆除须经项目经理批准, 在脚手架拆除前应作好以下工作: 14、 对脚手架进行安全检查, 确认不存在严重隐患。如存在影响拆除脚手架安全的隐患, 应先对脚手架进行修整和加固, 以保证脚手架在拆除过程中不发生危险; 15、 在拆除脚手架时, 应先清除脚手板上的垃圾杂物, 清除时严禁高空向下抛掷, 大块的装入容器内由垂直运输设备向下运送, 能用扫帚集中的要集中装入容器内运下。16、 脚手架在拆除前, 应先明确拆除范围、 数量、 时间和拆除顺序、 方法、 物件垂直运输设备的数量, 脚手架上的水平运输、 人员组织, 指挥联络的方法和用语, 拆除的安全措施和警戒区域; 17、 严格遵循拆除顺序, 由上而下、 后搭者先拆、 先搭者后拆, 同一部位拆除顺序是: 栏杆脚手板剪刀撑大横杆小横杆立杆。18、 外脚手架的拆除一般严禁在垂直方向上同时作业, 因此要事先做好其它垂直方向工作的安排; 19、 拆除脚手架时, 下部的出入口必须停止使用, 对此除监护人员要特别注意外, 还应在出入口处设置明显的停用标志和围栏, 此装置必须内外双面都加以设置; 20、 在拆除的脚手架周围, 于坠落范围明显悬挂”禁止入内”字样的标志, 并有专人监护, 以保证拆脚手架时无其它人员入内; 21、 对于拆除脚手架用的垂直运输设备要用滑轮和绳索运送或塔吊配合, 严禁乱扔乱抛, 并对操作人员和使用人员进行交底, 规定联络用语和方法, 明确职责, 以保证脚手架拆除时其垂直运输设备能安全运转; 落地式扣件钢管脚手架计算书 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范( JGJ130- ) 。 计算的脚手架为双排脚手架, 搭设高度为30.0米, 立杆采用单立管。 搭设尺寸为: 立杆的纵距1.50米, 立杆的横距1.00米, 立杆的步距1.80米。采用的钢管类型为483.5, 连墙件采用2步2跨, 竖向间距3.60米, 水平间距3.00米。 施工均布荷载为3.0kN/m2, 同时施工2层, 脚手板共铺设16层。( 一) 大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算, 大横杆在小横杆的上面。按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.1501.000/3=0.050kN/m 活荷载标准值 Q=3.0001.000/3=1.000kN/m 静荷载的计算值 q1=1.20.038+1.20.050=0.106kN/m 活荷载的计算值 q2=1.41.000=1.400kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩) 2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为: M1=(0.080.106+0.101.400)1.5002=0.334kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.100.106+0.1171.400)1.5002=-0.392kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算: =0.392106/5080.0=77.248N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.050=0.088kN/m 活荷载标准值q2=1.000kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.6770.088+0.9901.000)1500.04/(1002.06105121900.0)=2.117mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求! ( 二) 小横杆的计算 小横杆按照简支梁进行强度和挠度计算, 大横杆在小横杆的上面。 用大横杆支座的最大反力计算值, 在最不利荷载布置下计算小横杆的最大弯矩和变形。 1.荷载值计算 大横杆的自重标准值 P1=0.0381.500=0.058kN 脚手板的荷载标准值 P2=0.1501.0001.500/3=0.075kN 活荷载标准值 Q=3.0001.0001.500/3=1.500kN 荷载的计算值 P=1.20.058+1.2*0.075+1.4*1.500=2.259kN 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=(1.20.038)1.0002/8+2.2591.000/3=0.759kN.m =0.759106/5080.0=149.370N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 小横杆自重均布荷载引起的最大挠度 V1=5.00.0381000.004/(3842.060105121900.000)=0.02mm集中荷载标准值P=0.058+0.075+1.500=1.633kN 集中荷载标准值最不利分配引起的最大挠度 V2=1632.6001000.0(31000.02-41000.02/9)/(722.06105121900.0)=2.308mm 最大挠度和: V=V1+V2=2.328mm 小横杆的最大挠度小于1000.0/150与10mm,满足要求! ( 三) 扣件抗滑力的计算: 纵向或横向水平杆与立杆连接时, 扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN; R 纵向或横向水平杆传给立杆的竖向作用力设计值; 1.荷载值计算 横杆的自重标准值 P1=0.0381.000=0.038kN 脚手板的荷载标准值 P2=0.1501.0001.500/2=0.113kN 活荷载标准值 Q=3.0001.0001.500/2=2.250kN 荷载的计算值 R=1.20.038+1.20.113+1.42.250=3.331kN 单扣件抗滑承载力的设计计算满足要求! 当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN; 双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。( 四) 脚手架荷载标准值: 作用于脚手架的荷载包括静荷载、 活荷载和风荷载。 静荷载标准值包括以下内容: (1)每米立杆承受的结构自重标准值(kN/m); 本例为0.1248 NG1 = 0.12530.000=3.744kN (2)脚手板的自重标准值(kN/m2); 本例采用竹笆片脚手板, 标准值为0.15 NG2 = 0.150161.500(1.000+0.300)/2=2.340kN (3)栏杆与挡脚手板自重标准值(kN/m); 本例采用栏杆、 冲压钢脚手板挡板, 标准值为0.11 NG3 = 0.1101.50016/2=1.320kN (4)吊挂的安全设施荷载, 包括安全网(kN/m2); 0.005 NG4 = 0.0051.50030.000=0.225kN 经计算得到, 静荷载标准值 NG = NG1+NG2+NG3+NG4 = 7.629kN。 活荷载为施工荷载标准值产生的轴向力总和, 内、 外立杆按一纵距内施工荷载总和的1/2取值。 经计算得到, 活荷载标准值 NQ = 3.00021.5001.000/2=4.500kN 风荷载标准值应按照以下公式计算 其中 W0 基本风压(kN/m2), 按照建筑结构荷载规范(GB50009- )的规定采用: W0 = 0.450 Uz 风荷载高度变化系数, 按照建筑结构荷载规范(GB50009- )的规定采用: Uz = 0.840 Us 风荷载体型系数: Us = 1.200 经计算得到, 风荷载标准值Wk = 0.70.4500.8401.200 = 0.318kN/m2。 考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 0.851.4NQ 不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ 风荷载设计值产生的立杆段弯矩 MW计算公式 MW = 0.851.4Wklah2/10 其中 Wk 风荷载基本风压标准值(kN/m2); la 立杆的纵距 (m); h 立杆的步距 (m)。 ( 五) 立杆的稳定性计算: 1.不考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值, N=15.46kN; 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.19; i 计算立杆的截面回转半径, i=1.58cm; l0 计算长度 (m),由公式 l0 = kuh 确定, l0=3.12m; k 计算长度附加系数, 取1.155; u 计算长度系数, 由脚手架的高度确定, u=1.50; A 立杆净截面面积, A=4.89cm2; W 立杆净截面模量(抵抗矩),W=5.08cm3; 钢管立杆受压强度计算值 (N/mm2); 经计算得到 = 170.12 f 钢管立杆抗压强度设计值, f = 205.00N/mm2; 不考虑风荷载时, 立杆的稳定性计算 f,满足要求! 2.考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值, N=14.51kN; 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.19; i 计算立杆的截面回转半径, i=1.58cm; l0 计算长度 (m),由公式 l0 = kuh 确定, l0=3.12m; k 计算长度附加系数, 取1.155; u 计算长度系数, 由脚手架的高度确定; u = 1.50 A 立杆净截面面积, A=4.89cm2; W 立杆净截面模量(抵抗矩), W=5.08cm3; MW 计算立杆段由风荷载设计值产生的弯矩, MW = 0.184kN.m; 钢管立杆受压强度计算值 (N/mm2); 经计算得到 = 195.87 f 钢管立杆抗压强度设计值, f = 205.00N/mm2; 考虑风荷载时, 立杆的稳定性计算 Nl, 连墙件的设计计算满足要求! 连墙件采用扣件与墙体连接。 经过计算得到 Nl = 9.801kN大于扣件的抗滑力8.0kN, 不满足要求! 连墙件扣件连接示意图 ( 八) 立杆的地基承载力计算: 立杆基础底面的平均压力应满足下式的要求 p fg 其中 p 立杆基础底面的平均压力 (kN/m2), p = N/A; p = 61.82 N 上部结构传至基础顶面的轴向力设计值 (kN); N = 15.46 A 基础底面面积 (m2); A = 0.25 fg 地基承载力设计值 (kN/m2); fg = 170.00 地基承载力设计值应按下式计算 fg = kc fgk 其中 kc 脚手架地基承载力调整系数; kc = 1.00 fgk 地基承载力标准值; fgk = 170.00 地基承载力的计算满足要求! 悬挑式扣件钢管脚手架计算书 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范( JGJ130- ) 。 计算的脚手架为双排脚手架, 搭设高度为25.0米, 立杆采用单立管。 搭设尺寸为: 立杆的纵距1.50米, 立杆的横距1.00米, 立杆的步距1.80米。采用的钢管类型为483.5, 连墙件采用2步2跨, 竖向间距3.60米, 水平间距3.00米。 施工均布荷载为3.0kN/m2, 同时施工2层, 脚手板共铺设13层。 卸荷钢丝绳采取2段卸荷, 吊点卸荷水平距离3倍立杆间距。卸荷钢丝绳的换算系数为0.85, 安全系数K=5.5, 上吊点与下吊点距离3.0m。 悬挑水平钢梁采用16号工字钢, 其中建筑物外悬挑段长度1.40米, 建筑物内锚固段长度1.60米。 悬挑水平钢梁采用拉杆与建筑物拉结, 最外面支点距离建筑物1.30m。拉杆采用钢管100.010.0mm。 ( 一) 大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算, 大横杆在小横杆的上面。 按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.1501.000/3=0.050kN/m 活荷载标准值 Q=3.0001.000/3=1.000kN/m 静荷载的计算值 q1=1.20.038+1.20.050=0.106kN/m 活荷载的计算值 q2=1.41.000=1.400kN/m 大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度) 大横杆计算荷载组合简图(支座最大弯矩) 2.抗弯强度计算 最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩 跨中最大弯矩计算公式如下: 跨中最大弯矩为 M1=(0.080.106+0.101.400)1.5002=0.334kN.m 支座最大弯矩计算公式如下: 支座最大弯矩为 M2=-(0.100.106+0.1171.400)1.5002=-0.392kN.m 我们选择支座弯矩和跨中弯矩的最大值进行强度验算: =0.392106/5080.0=77.248N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为三跨连续梁均布荷载作用下的挠度 计算公式如下: 静荷载标准值q1=0.038+0.050=0.088kN/m 活荷载标准值q2=1.000kN/m 三跨连续梁均布荷载作用下的最大挠度 V=(0.6770.088+0.9901.000)1500.04/(1002.06105121900.0)=2.117mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求! ( 二) 小横杆的计算: 小横杆按照简支梁进行强度和挠度计算, 大横杆在小横杆的上面。 用大横杆支座的最大反力计算值, 在最不利荷载布置下计算小横杆的最大弯矩和变形。 1.荷载值计算 大横杆的自重标准值 P1=0.0381.500=0.058kN 脚手板的荷载标准值 P2=0.1501.0001.500/3=0.075kN 活荷载标准值 Q=3.0001.0001.500/3=1.500kN 荷载的计算值 P=1.20.058+1.20.075+1.41.500=2.259kN 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=(1.20.038)1.0002/8+2.2591.000/3=0.759kN.m =0.759106/5080.0=149.370N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度
