施工现场安全临时用电专项方案模板.docx

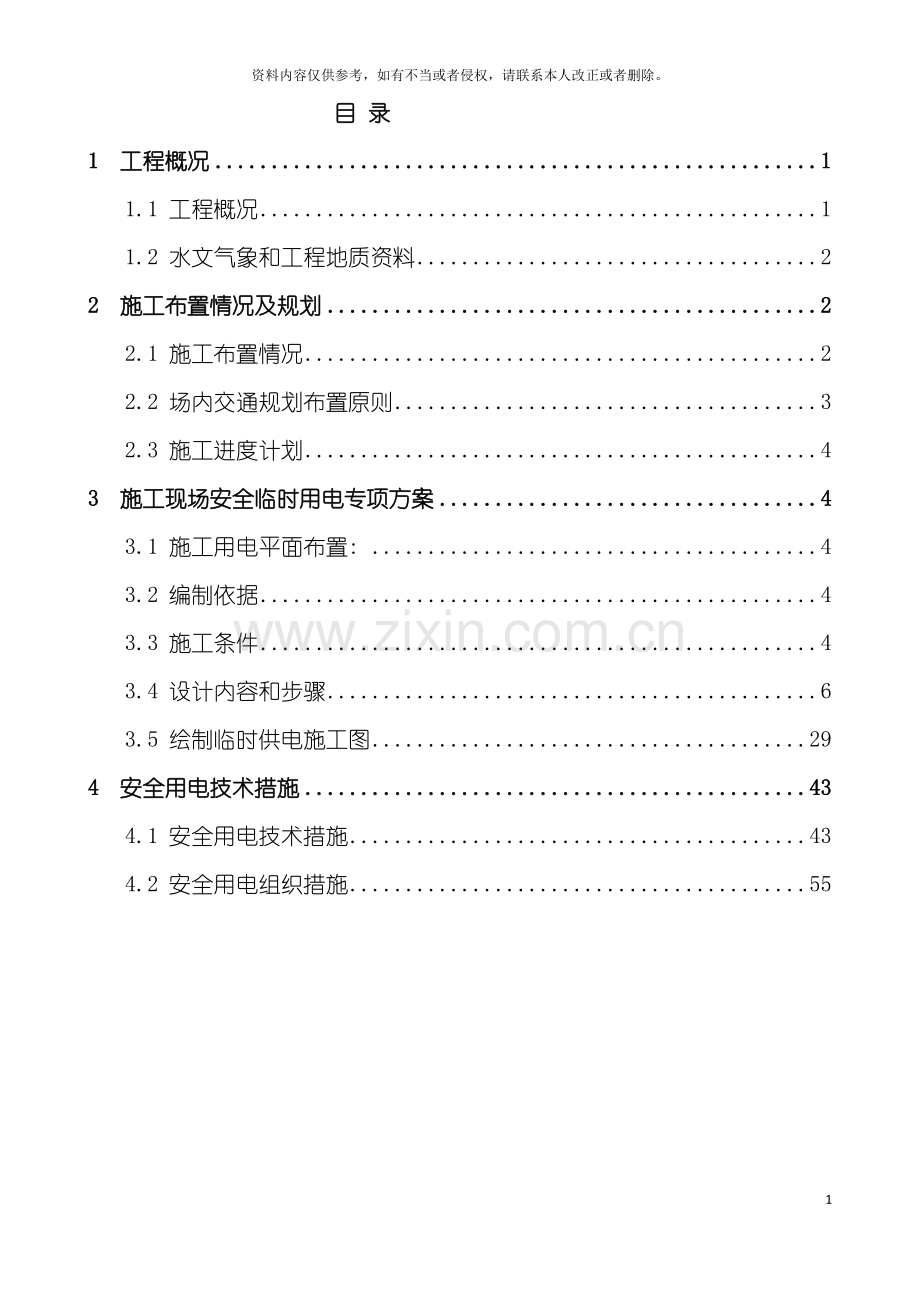

施工现场安全临时用电专项方案72资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。目 录1工程概况11.1工程概况11.2水文气象和工程地质资料22施工布置情况及规划22.1施工布置情况22.2场内交通规划布置原则32.3施工进度计划43施工现场安全临时用电专项方案43.1施工用电平面布置: 43.2编制依据43.3施工条件43.4设计内容和步骤63.5绘制临时供电施工图294安全用电技术措施434.1安全用电技术措施434.2安全用电组织措施551 工程概况1.1 工程概况牛街河水库位于云南省曲靖市罗平县九龙街道办事处牛街河中游; 距离九龙街道办事处以西约6Km, 距罗平县城13Km。牛街河水库总库容802万m, 为小( 一) 型水库, 工程等级为等, 水库枢纽主要建筑物为4级, 次要建筑物按5级。枢纽建筑物为自由溢流式堆石混凝土( 自密实) 重力坝。C1标段大坝为堆石混凝土( 自密实) 重力坝, 坝顶长122.57米, 坝顶宽5米, 坝高46.65米。灌区隧洞工程约860米。1.2 水文气象和工程地质资料( 1) 水文气象水库年平均径流量9960万m。( 2) 工程地质工程区域位于弥勒-师宗断裂带东南侧, 无区域性强活动断裂, 区域构造稳定性属好级, 按1:400万中国地震动参数区划图( GB18306- ) 工程区地震动峰值加速度为0.05g, 地震动反应谱特征周期为0.45s, 对应地震烈度为VI度。2 施工布置情况及规划2.1 施工布置情况2.1.1 总体布置原则1、 各施工场地、 临时设施、 施工辅助企业及施工道路均按招标文件要求及业主提供的条件规划布置。2、 满足总进度计划的要求, 与相关施工项目协调配合, 避免相互干扰。3、 充分研究利用已有设施为施工服务的可能性与合理性。4、 场内交通规划, 必须满足施工需要, 适应施工程序、 工艺流程; 全面协调单项工程、 施工企业、 地区间交通运输的连接与配合; 力求交通联系简便, 运输组织合理, 节省线路和设施的工程投资, 减少管理运营费用。5、 施工总体布置力求紧凑、 合理、 节约用地, 并尽量利用荒地、 坡地, 不占或少占农田; 充分考虑当地生态环境, 特别是林地的占用。6、 施工场地应避开不良地质区域、 防止滑坡造成的损失。2.1.2 施工场地区域划分根据大坝的施工特点, 确定云南省曲靖市罗平县牛街河水库工程C1标施工设施的组成及其布置重点, 以大坝交通工程, 导流工程等, 大坝基础开挖, 填筑材料开采、 加工( 或购买) , 大坝堆石混凝土( 自密实) 填筑, 弃料场等为重点进行布置。力求将主要生产系统集中布置和尽量靠近有关主体工程施工区的宽阔地段, 占据有利地形、 协调布置场内运输线路, 其它系统企业围绕重点进行布置。 根据该工程特点和观场地形条件, 施工现场可主要分为以下几个区域: 1、 主要施工区( 大坝清基、 盖板浇筑、 固结灌浆、 帷幕灌浆、 大坝堆石混凝土( 自密实) 回填、 平洞及廊道段帷幕灌浆、 溢流面、 观测设施、 管道工程等) 。2、 砂、 石料场( 包括弃、 堆料场; 按业主指定或监理认可的外购砂石料) 。3、 各种建筑材料的上坝道路( 大坝施工交通) 4、 弃料场( 大坝基础开挖及施工交通开挖料等) 。5、 生产辅助作业区。6、 施工管理区。2.2 场内交通规划布置原则1、 最大限度地减少各施工项目的相互干扰。2、 尽量缩短施工场地与材料堆放点的距离。3、 符合利用机械施工和运输需要。4、 主要干、 支线尽量形成环形系统, 互不干扰, 使场内交通有较大的灵活性。2.2.1 主要施工道路的规划布置a、 利用现有公路为坝区施工外围运输道路。b、 按招标文件及工程现场情况, 对施工区交通道路进行布置, 其它临时道路视大坝回填高度作相应的布置。c、 坝区施工道路修建和布置将同时满足主坝清基时弃料及筑坝材料的运输, 总体布置上使道路形成环形线路, 轻重车辆分道环形行驶, 可保障行车安全, 提高运输效率。为此, 我们在填筑材料运输时尽量使重车下坡, 空车上坡来安排进料道路。2.3 施工进度计划为争取工期, 故施工现场安全临时用电计划在 12月25日以后实施进行。3 施工现场安全临时用电专项方案3.1 施工用电平面布置: 本合同工程范围为云南省曲靖市罗平县牛街河水库工程C1标工程, 以及相应的金属结构安装和埋件、 埋管工程。主要工作内容包括混凝土重力坝、 基础处理工程、 交通工程、 其它建筑工程等。本方案的编制只涉及混凝土重力坝坝肩、 坝基的开挖与支护; 灌浆平硐开挖与支护。其它如混凝土拌合站、 加工厂等待建设前另行编制上报。3.2 编制依据3.2.1低压配电设计规范GB50054-95 3.2.2建筑工程施工现场供电安全规范GB50194-93 3.2.3通用用电设备配电设计规范GB50055-93 3.2.4供配电系统设计规范GB50052-95 3.2.5施工现场临时用电安全技术规范JGJ46- 3.2.6施工合同及招投标相关文件。3.2.7监理工程批复的施工总平面布置方案。3.3 施工条件3.3.1 施工部位用电设备统计 1、 左坝肩开挖和支护用电设备( 表11) 左坝肩开挖和支护的用电设备 表1-1序号机械名称型号数量( 台) 单机功率 ( KW) 总功率 ( KW) 1电动空压机SG750A21202402疝灯1553太阳灯210204轴流风机2*37W174745水泵IS80-65-16017.57.56灌浆泵2SNS112127高速制浆机ZJ-80017.57.58浆液搅拌桶JJS-20012.22.29湿喷机TK96127.51510电焊机BX-5002204011钢筋切断机GQ6015.55.512钢筋调直机GQ50-117713钢筋弯曲机GJ4/1415514砼搅拌机JZC35027.5152、 右坝肩开挖和支护用电设备( 表12) 右坝肩开挖和支护的用电设备 表1-2序号机械名称型号数量( 台) 单机功率 ( KW) 总功率 ( KW) 1电动空压机30m311301302电动空压机20m321102203疝灯1554太阳灯210205轴流风机2*37W174746水泵IS80-65-16027.5157灌浆泵2SNS112128 高速制浆机ZJ-80017.57.59浆液搅拌桶JJS-2B22.5510湿喷机TK96127.51511电焊机BX1-5002204012钢筋切断机GQ6015.55.513钢筋弯曲机GQ50-117714钢筋调直机GJ4/1415515砼搅拌机JZC35027.5153、 灌浆平硐开挖和支护用电设备( 表13) 灌浆平硐开挖和支护的用电设备 表1-3序号机械名称型号数量( 台) 单机功率 ( KW) 总功率 ( KW) 1电动空压机20m321102202疝灯1553太阳灯210204轴流风机2*37W174745水泵IS80-65-16017.57.56灌浆泵2SNS112127钢筋切断机GQ6015.55.58钢筋弯曲机GQ50-11779钢筋调直机GJ4/1415510电焊机BX1-5001202011湿喷机TK96127.51512砼搅拌机JZC35027.5153.4 设计内容和步骤3.4.1 现场勘探及初步设计: ( 1) 本工程所在施工现场范围内无各种埋地管线。 ( 2) 现场采用380V低压供电, 设一配电总箱, 内有计量设备, 采用TN-S系统供电。 ( 3) 根据施工现场用电设备布置情况, 干线采用空气中明敷, 用电器导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图, 采用三级配电, 三级防护。 ( 4) 按照JGJ46- 规定制定施工组织设计, 接地电阻R4。3.4.2 确定用电负荷及其变压器的选择: 1、 左坝肩的用电负荷及其变压器的选择: (1)电动空压机(2台) Kx=0.60, Cos=0.73, tg=0.94 Pjs=KxPe=0.60240=144KW Qjs=Pjstg=1440.94=135.36kvar(2)疝灯(1台) Kx=1.00, Cos=0.85, tg=0.62 Pjs=KxPe=1.005=5KW Qjs=Pjstg=50.62=3.10kvar (3)太阳灯(2台) Kx=1.00, Cos=0.85, tg=0.62 Pjs=KxPe=1.0020=20KW Qjs=Pjstg=200.62=12.40kvar (4)轴流风机(1台) Kx=0.60, Cos=0.73, tg=0.94 Pjs=KxPe=0.6074=44.40KW Qjs=Pjstg=44.400.94=41.74kvar (5)水泵(1台) Kx=0.85, Cos=0.82, tg=0.70 Pjs=KxPe=0.857.5=6.38KW Qjs=Pjstg=6.380.70=4.46kvar (6)灌浆泵(1台) Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.7012=8.40KW Qjs=Pjstg=8.400.80=6.72kvar (7)高速制浆机(1台) Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.707.5=5.25KW Qjs=Pjstg=5.250.80=4.20kvar (8)浆液搅拌桶(1台)Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.702.2=1.54KW Qjs=Pjstg=1.540.80=1.23kvar (9)湿喷机(2台) Kx=0.60, Cos=0.73, tg=0.94 Pjs=KxPe=0.6015=9.00KW Qjs=Pjstg=9.000.94=8.46kvar (10)电焊机(2台) Kx=0.45, Cos=0.47, tg=1.88 Pjs=KxPe=0.4540=18.00KW Qjs=Pjstg=18.001.88=33.84kvar (11)钢筋切割机(1台) Kx=0.50, Cos=0.70, tg=1.02 Pjs=KxPe=0.505.5=2.75KW Qjs=Pjstg=2.751.02=2.81kvar (12)钢筋弯曲机(1台) Kx=0.50, Cos=0.70, tg=1.02 Pjs=KxPe=0.507=3.50KW Qjs=Pjstg=3.501.02=3.57kvar (13)钢筋调直机(1台) Kx=0.50, Cos=0.70, tg=1.02 Pjs=KxPe=0.505=2.50KW Qjs=Pjstg=2.501.02=2.55kvar (14)砼搅拌机(2台) Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.7015=10.50KW Qjs=Pjstg=10.500.80=8.40kvar 总负荷计算, 总箱同期系数取Kx=0.9 总的有功功率Pjs=KxPjs=0.90281.22=253.10KW 总的无功功率 Qjs=KxQjs=0.90268.84=241.96kvar 总的视在功率 Sjs=( Pjs2+Qjs2) 1/2=( 253.102+241.962) 1/2=350.15kvar 根据计算的总的视在功率选择S11-M-500/10变压器, 它的容量为500KVA 350.15kVA1.2(增容系数)能够满足使用要求, 其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。 总电流计算 Ijs= Sjs/( 1.732Ue) =350.15/( 1.7320.38) =532.01A 2、 右坝肩的用电负荷及其变压器的选择: (1)电动空压机30m3(1台) Kx=0.60, Cos=0.73, tg=0.94 Pjs=KxPe=0.60130=78KW Qjs=Pjstg=780.94=73.32kvar (2)电动空压机20m3(2台) Kx=0.60, Cos=0.73, tg=0.94 Pjs=KxPe=0.60220=132KW Qjs=Pjstg=1320.94=124.08kvar (3)疝灯(1台) Kx=1.00, Cos=0.85, tg=0.62 Pjs=KxPe=1.005=5KWQjs=Pjstg=50.62=3.10kvar (4)太阳灯(2台) Kx=1.00, Cos=0.85, tg=0.62Pjs=KxPe=1.0020=20KW Qjs=Pjstg=200.62=12.40kvar (5)轴流风机(1台) Kx=0.60, Cos=0.73, tg=0.94Pjs=KxPe=0.6074=44.40KW Qjs=Pjstg=44.400.94=41.74kvar (6)水泵(1台) Kx=0.85, Cos=0.82, tg=0.70 Pjs=KxPe=0.857.5=6.38KW Qjs=Pjstg=6.380.70=4.46kvar (7)灌浆泵(1台) Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.7012=8.40KW Qjs=Pjstg=8.400.80=6.72kvar (8)高速制浆机(1台) Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.707.5=5.25KWQjs=Pjstg=5.250.80=4.20kvar (9)浆液搅拌桶(1台) Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.702.2=1.54KW Qjs=Pjstg=1.540.80=1.23kvar (10)湿喷机(2台) Kx=0.60, Cos=0.73, tg=0.94 Pjs=KxPe=0.6015=9.00KW Qjs=Pjstg=9.000.94=8.46kvar (11)电焊机(2台) Kx=0.45, Cos=0.47, tg=1.88Pjs=KxPe=0.4540=18.00KW Qjs=Pjstg=18.001.88=33.84kvar (12)钢筋切断机(1台) Kx=0.50, Cos=0.70, tg=1.02Pjs=KxPe=0.505.5=2.75KWQjs=Pjstg=2.751.02=2.81kvar (13)钢筋弯曲机(1台) Kx=0.50, Cos=0.70, tg=1.02 Pjs=KxPe=0.507=3.50KW Qjs=Pjstg=3.501.02=3.57kvar (14)钢筋调直机(1台) Kx=0.50, Cos=0.70, tg=1.02 Pjs=KxPe=0.505=2.50KW Qjs=Pjstg=2.501.02=2.55kvar (15)砼搅拌机(2台) Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.7015=10.50KW Qjs=Pjstg=10.500.80=8.40kvar 总负荷计算, 总箱同期系数取Kx=0.9 总的有功功率 Pjs=KxPjs=0.90347.22=312.50KW 总的无功功率 Qjs=KxQjs=0.90330.88=297.79kvar 总的视在功率 Sjs=( Pjs2+Qjs2) 1/2=( 312.502+297.792) 1/2=431.67kvar 根据计算的总的视在功率选择S11-M-800/10变压器, 它的容量为800KVA 431.67kVA1.2(增容系数)能够满足使用要求, 其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。 总电流计算 Ijs= Sjs/( 1.732Ue) =431.67/( 1.7320.38) =655.87A3、 灌浆平硐的用电负荷及其变压器的选择: (1)电动空压机20m3(2台) Kx=0.60, Cos=0.73, tg=0.94 Pjs=KxPe=0.60220=132KWQjs=Pjstg=1320.94=124.08kvar (2)疝灯(1台) Kx=1.00, Cos=0.85, tg=0.62 Pjs=KxPe=1.005=5KW Qjs=Pjstg=50.62=3.10kvar (3)太阳灯(2台) Kx=1.00, Cos=0.85, tg=0.62Pjs=KxPe=1.0020=20KW Qjs=Pjstg=200.62=12.40kvar (4)轴流风机(1台) Kx=0.60, Cos=0.73, tg=0.94 Pjs=KxPe=0.6074=44.40KW Qjs=Pjstg=44.400.94=41.74kvar (5)水泵(1台) Kx=0.85, Cos=0.82, tg=0.70 Pjs=KxPe=0.857.5=6.38KW Qjs=Pjstg=6.380.70=4.46kvar (6)灌浆泵(1台) Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.7012=8.40KW Qjs=Pjstg=8.400.80=6.72kvar (7)钢筋切断机(1台) Kx=0.50, Cos=0.70, tg=1.02 Pjs=KxPe=0.505.5=2.75KW Qjs=Pjstg=2.751.02=2.81kvar (8)钢筋弯曲机(1台) Kx=0.50, Cos=0.70, tg=1.02 Pjs=KxPe=0.507=3.50KW Qjs=Pjstg=3.501.02=3.57kvar(9)钢筋调直机(1台) Kx=0.50, Cos=0.70, tg=1.02 Pjs=KxPe=0.505=2.50KW Qjs=Pjstg=2.501.02=2.55kvar (10)电焊机(1台) Kx=0.45, Cos=0.47, tg=1.88 Pjs=KxPe=0.4520=9.00KW Qjs=Pjstg=9.001.88=16.92kvar (11)湿喷机(2台) Kx=0.60, Cos=0.73, tg=0.94 Pjs=KxPe=0.6015=9.00KW Qjs=Pjstg=9.000.94=8.46kvar (12)砼搅拌机(2台) Kx=0.70, Cos=0.78, tg=0.80 Pjs=KxPe=0.7015=10.50KW Qjs=Pjstg=10.500.80=8.40kvar 总负荷计算, 总箱同期系数取Kx=0.9 总的有功功率 Pjs=KxPjs=0.90253.13=227.82KW 总的无功功率 Qjs=KxQjs=0.90235.15=211.64kvar 总的视在功率 Sjs=( Pjs2+Qjs2) 1/2=( 227.822+211.642) 1/2=310.96kvar 根据计算的总的视在功率选择S11-M-500/10变压器, 它的容量为500KVA 310.96kVA1.2 (增容系数)能够满足使用要求, 其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。 总电流计算 Ijs= Sjs/( 1.732Ue) =310.96/( 1.7320.38) =472.47A4、 导线和配电器类型规格确定: 4.1各用电设备开关箱至其导线截面及其开关箱内电气设备选择( 开关箱以下机械启动后需要系数取1) : (1)电动空压机: a)计算电流 Kx=1.00, Cos=0.73 Ijs=KxPe/( 1.732UeCos) =1120/( 1.7320.380.73) =249.76A b)选择导线 选择BX-495+170, 空气中明敷时其安全载流量为345A, 满足要求。 c)选择电气设备 选择分配箱内开关为DZX10-400/3, 其脱扣器整定电流值为Ir = 320A, 漏电保护器为 DZL10-300/100。 (2)疝灯: a)计算电流 Kx=1.00, Cos=0.85 Ijs=KxPe/( 1.732UeCos) =15/( 1.7320.380.85) =8.94A b)选择导线 选择BV-41.5+11, 穿硬塑料管时其安全载流量为14A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3, 其脱扣器整定电流值为Ir=16A。漏电保护器为DZ15L-100/30。 (3)太阳灯: a)计算电流 Kx=1.00, Cos=0.85 Ijs=KxPe/( 1.732UeCos) =110/( 1.7320.380.85) =17.88A b)选择导线 选择BV-44+12.5, 穿硬塑料管时其安全载流量为27A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3, 其脱扣器整定电流值为Ir=40A。漏电保护器为DZ15L-100/30。 (4)轴流风机:a)计算电流 Kx=1.00, Cos=0.73 Ijs=KxPe/( 1.732UeCos) =174/( 1.7320.380.73) =154.02A b)选择导线 选择BV-495+170, 穿硬塑料管时其安全载流量为196A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ10-250/3, 其脱扣器整定电流值为Ir=200A。漏电保护器为DZ10L-250/30。 (5)水泵: a)计算电流 Kx=1.00, Cos=0.82 Ijs=KxPe/( 1.732UeCos) =17.5/( 1.7320.380.82) =13.90A b)选择导线 选择BV-42.5+11.5, 穿硬塑料管时其安全载流量为20A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3, 其脱扣器整定电流值为Ir=40A。漏电保护器为DZ15L-100/30。 (6)灌浆泵: a)计算电流 Kx=1.00, Cos=0.78 Ijs=KxPe/( 1.732UeCos) =112/( 1.7320.380.78) =23.38A b)选择导线 选择BV-46+14, 穿硬塑料管时其安全载流量为34A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3, 其脱扣器整定电流值为Ir=40A。漏电保护器为DZ15L-100/30。 (7)高速制浆机: a)计算电流 Kx=1.00, Cos=0.78 Ijs=KxPe/( 1.732UeCos) =17.5/( 1.7320.380.78) =14.61Ab)选择导线 选择BV-44+12.5, 穿硬塑料管时其安全载流量为27A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3, 其脱扣器整定电流值为Ir=40A。漏电保护器为DZ15L-100/30。 (8)浆液搅拌桶: a)计算电流 Kx=1.00, Cos=0.78 Ijs=KxPe/( 1.732UeCos) =12.2/( 1.7320.380.78) =4.29A b)选择导线 选择BV-41.5+11, 穿硬塑料管时其安全载流量为14A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-20/3, 其脱扣器整定电流值为Ir=16A。漏电保护器为DZ15L-100/30。 (9)湿喷机: a)计算电流 Kx=1.00, Cos=0.73 Ijs=KxPe/( 1.732UeCos) =17.5/( 1.7320.380.73) =15.61A b)选择导线 选择BV-44+12.5, 穿硬塑料管时其安全载流量为27A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3, 其脱扣器整定电流值为Ir=40A。漏电保护器为DZ15L-100/30。 (10)电焊机: a)计算电流 Kx=1.00, Cos=0.47 Ijs=KxPe/( 1.732UeCos) =120/( 1.7320.380.47) =64.65A b)选择导线 选择BV-435+125, 穿硬塑料管时其安全载流量为99A, 满足要求。 c)选择电气设备选择开关箱内开关为DZ10-250/3, 其脱扣器整定电流值为Ir=200A。漏电保护器为DZ10L-250/30。 (11)钢筋切断机: a)计算电流 Kx=1.00, Cos=0.70 Ijs=KxPe/( 1.732UeCos) =15.5/( 1.7320.380.70) =11.94A b)选择导线 选择BV-42.5+11.5, 穿硬塑料管时其安全载流量为20A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3, 其脱扣器整定电流值为Ir=40A。漏电保护器为DZ15L-100/30。 (12)钢筋弯曲机: a)计算电流 Kx=1.00, Cos=0.70 Ijs=KxPe/( 1.732UeCos) =17/( 1.7320.380.70) =15.19A b)选择导线 选择BV-44+12.5, 穿硬塑料管时其安全载流量为27A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3, 其脱扣器整定电流值为Ir=40A。漏电保护器为DZ15L-100/30。 (13)钢筋调直机: a)计算电流 Kx=1.00, Cos=0.70 Ijs=KxPe/( 1.732UeCos) =15/( 1.7320.380.70) =10.85A b)选择导线 选择BV-42.5+11.5, 穿硬塑料管时其安全载流量为20A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3, 其脱扣器整定电流值为Ir=40A。漏电保护器为DZ15L-100/30。 (14)砼搅拌机:a)计算电流 Kx=1.00, Cos=0.78 Ijs=KxPe/( 1.732UeCos) =17.5/( 1.7320.380.78) =14.61A b)选择导线 选择BV-44+12.5, 穿硬塑料管时其安全载流量为27A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZ5-50/3, 其脱扣器整定电流值为Ir=40A。漏电保护器为DZ15L-100/30。 (15)电动空压机( 30m3 ) : a)计算电流 Kx=1.00, Cos=0.73 Ijs=KxPe/( 1.732UeCos) =1130/( 1.7320.380.73) =270.58A b)选择导线 选择BX-495+170, 空气中明敷时其安全载流量为345A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZX10-400/3, 其脱扣器整定电流值为Ir=320A。漏电保护器为DZL10-300/100。 (16)电动空压机( 20m3) : a)计算电流 Kx=1.00, Cos=0.73 Ijs=KxPe/( 1.732UeCos) =1110/( 1.7320.380.73) =228.95A b)选择导线 选择BX-470+150, 空气中明敷时其安全载流量为285A, 满足要求。 c)选择电气设备 选择开关箱内开关为DZX10-400/3, 其脱扣器整定电流值为Ir=320A。漏电保护器为DZL10-300/100。 4.2主干导线及其配电器选择 4.2.1左坝肩主干导线及其配电器选择 (1)左坝肩1号动力分箱至各电机(电动空压机)开关箱的导线截面及分配箱内开关的选择: a) 计算电流 该组中最大的开关箱电流Ijs=249.76A b)选择导线 选择BX-495+170, 空气中明敷时其安全载流量为345A, 满足要求。 c)选择电气设备 选择分配箱内开关为DZX10-400/3, 其脱扣器整定电流值为Ir = 320A, 漏电保护器为 DZL10-300/100。 (2)左坝肩2号动力分箱至各电机(轴流风机、 水泵、 灌浆泵、 高速制浆机、 浆液搅拌桶、 湿喷机、 电焊机、 钢筋切断机、 钢筋弯曲机、 钢筋调直机、 砼搅拌机)开关箱的导线截面及分配箱内开关的选择: a) 计算电流 该组中最大的开关箱电流Ijs=154.02A 由于该组下有多个开关箱, 因此最大电流需要乘以1.1的系数 两者中取大值Ijs=154.021.1=169.42A b)选择导线 选择BX-450+135, 空气中明敷时其安全载流量为230A, 满足要求。 c)选择电气设备 选择分配箱内开关为DZ10-250/3 , 其脱扣器整定电流值为Ir = 200A, 漏电保护器为 DZ10L-250/30。 (3)左坝肩3号照明分箱至各照明设备(疝灯、 太阳灯)开关箱的导线截面及分配箱内开关的选择: a) 计算电流 该组中最大的开关箱电流Ijs=17.88A 由于该组下有多个开关箱, 因此最大电流需要乘以1.1的系数 两者中取大值Ijs=17.881.1=19.67A b)选择导线 选择BV-44+12.5, 穿硬塑料管时其安全载流量为27A, 满足要求。 c)选择电气设备选择分配箱内开关为DZ5-50/3 , 其脱扣器整定电流值为Ir=40A, 漏电保护器DZ10L-100/30。 (4)左坝肩1号动力分箱进线及进线开关的选择: a) 计算电流 Kx=0.80, Cos=0.90 Ijs=KxPe/( 1.732UeCos) =0.8144/( 1.7320.380.90) =194.48A 该分箱下最大组线电流Ijs=249.76A, 两者中取大值Ijs=249.76A b)选择导线 选择BX-495+170, 空气中明敷时其安全载流量为345A, 满足要求。 c)选择电气设备 选择分配箱内开关为DZX10-400/3, 其脱扣器整定电流值为Ir = 320A, 漏电保护器为 DZL10-300/100。 (5)左坝肩2号动力分箱进线及进线开关的选择: a) 计算电流 Kx=0.80, Cos=0.90 Ijs=KxPe/( 1.732UeCos) =0.8112.22/( 1.7320.380.90) =151.56A 该分箱下最大组线电流Ijs=169.42A两者中取大值Ijs=169.42A b)选择导线 选择BX-450+135, 空气中明敷时其安全载流量为230A, 满足要求。 c)选择电气设备 选择分配箱内开关为DZ10-250/3, 其脱扣器整定电流值为Ir=200A, 漏电保护器为DZ10L-250/30。 (6)左坝肩3号照明分箱进线及进线开关的选择: a) 计算电流 Kx=0.80, Cos=0.90 Ijs=KxPe/( 1.732UeCos) =0.825/( 1.7320.380.90) =33.76A
