中央空调工程施工技术培训范文模板.doc

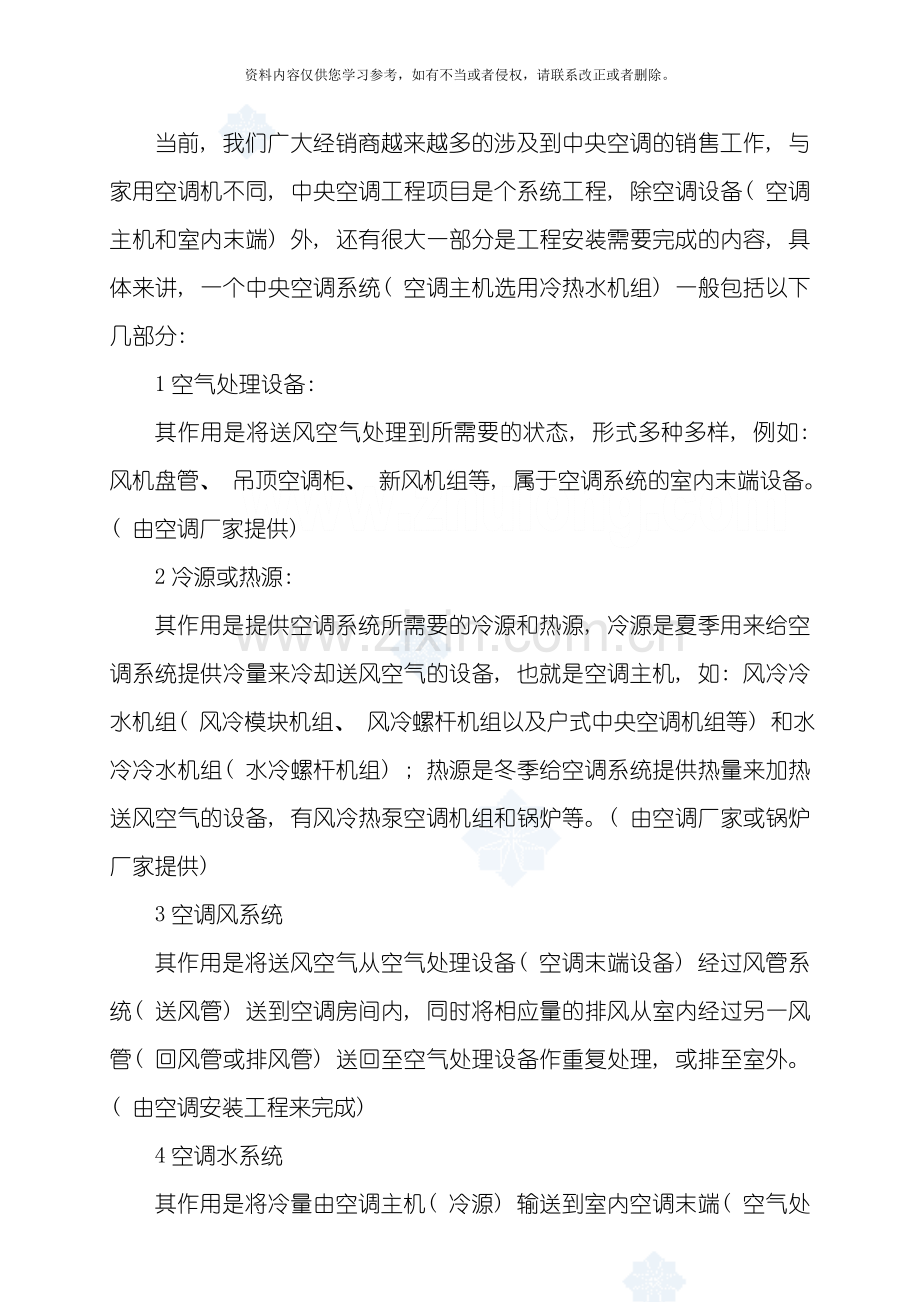

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 中央空调工程施工技术( 培训范文) 前 言当前, 我们广大经销商越来越多的涉及到中央空调的销售工作, 与家用空调机不同, 中央空调工程项目是个系统工程, 除空调设备( 空调主机和室内末端) 外, 还有很大一部分是工程安装需要完成的内容, 具体来讲, 一个中央空调系统( 空调主机选用冷热水机组) 一般包括以下几部分: 1空气处理设备: 其作用是将送风空气处理到所需要的状态, 形式多种多样, 例如: 风机盘管、 吊顶空调柜、 新风机组等, 属于空调系统的室内末端设备。( 由空调厂家提供) 2冷源或热源: 其作用是提供空调系统所需要的冷源和热源, 冷源是夏季用来给空调系统提供冷量来冷却送风空气的设备, 也就是空调主机, 如: 风冷冷水机组( 风冷模块机组、 风冷螺杆机组以及户式中央空调机组等) 和水冷冷水机组( 水冷螺杆机组) ; 热源是冬季给空调系统提供热量来加热送风空气的设备, 有风冷热泵空调机组和锅炉等。( 由空调厂家或锅炉厂家提供) 3空调风系统其作用是将送风空气从空气处理设备( 空调末端设备) 经过风管系统( 送风管) 送到空调房间内, 同时将相应量的排风从室内经过另一风管( 回风管或排风管) 送回至空气处理设备作重复处理, 或排至室外。( 由空调安装工程来完成) 4空调水系统其作用是将冷量由空调主机( 冷源) 输送到室内空调末端( 空气处理设备) , 再将空调末端吸收的热量由空调末端送到空调主机。它包括: 将冷冻水从空调机送到空调末端设备的冷冻水系统和空调主机的冷却水系统( 仅对水冷冷水机组而言) 。另外还有将空气处理设备在制冷运行中产生的冷凝水集中有组织排放的冷凝水系统。( 由空调安装工程来完成) 5控制、 调节装置由于空调系统的工况应随室外空气状态和室内情况的变化而变化, 因此要经常对它们的工况进行调节。因此要配以一定的控制和调节装置。( 由空调安装工程来完成) GMV-R系列数码多联机组、 GMV-P系列变频多联机组和GMV-J智能多联机组由于是直接直接蒸发式的, 因此这类机组的工程一般包括以下几个系统: 1.室外空调主机, 是空调系统的压缩机和冷凝器等部分。( 由厂家提供) 2.室内空调末端, 是空调系统的蒸发器部分。( 由厂家提供) 3.内外机组之间的连接铜管系统。( 由空调安装工程来完成) 4.空调风管系统: 将室内空调末端处理过的空气输送至需要空调的房间。( 由空调安装工程来完成) 5.冷凝水系统: 有组织的集中排放冷凝水。( 由空调安装工程来完成) 6. 控制系统。( 由空调安装工程来完成) 风管机组、 风冷柜机以及水冷柜机工程项目的安装与多联机组基本类似, 所不同之处是连接管( 铜管系统) 的安装更简单, 风管系统安装一般会多一些, 同时冷凝水系统和控制系统更为简单, 水冷柜机多了冷却水系统。此类机组的安装施工相对简单一些, 更易于被家用机经销商在向商用机组销售转型过程中所接受和认知。从以上中央空调工程的构成内容中, 大家能够了解到工程安装部分在中央空调项目中所占的比例之大。一个中央空调项目, 只有在经过专业的设计选型以及专业的施工和调试后, 才能充分发挥它的功效, 因此在作好项目方案设计的同时, 应加大中央空调项目的施工管理力度, 这对促进我们公司中央空调的发展具有非常重要的意义。但许多经销商对中央空调施工方面的知识了解的不多, 在一定程度上制约着中央空调的销售, 鉴于此, 我们编写了这本中央空调施工手册, 就中央空调工程项目施工常见材料、 施工工艺和施工管理等方面的一些知识作一简要介绍, 供各位同仁在实际工作中参考。由于时间紧, 加之水平有限, 错漏之处在所难免, 各位同仁阅读中发现问题请及时通知我们, 以便在再版时加以更正。 主编: 编辑: 目 录第一章: 中央空调工程中常见材料、 配件第二章: 中央空调工程安装第三章: 中央空调工程质量验收第一章.中央空调施工中常见材料、 配件中央空调工程安装中所使用的材料及配件多种多样, 且当前在市场上各种材料的质量参差不齐, 施工管理人员必须熟悉这些材料, 以便在施工中很好的控制材料的质量, 这是控制工程施工质量的重要环节和基础。以下简要介绍一些施工中的常见材料, 各公司的施工管理技术人员还应深入实际, 了解各种材料的质量和价格, 以便指导实际施工。一. 管材管道系统在中央空调在中央空调中是必不可少的组成部分, 在传统的采用风冷、 水冷冷( 热) 热水机组的工程中有着广泛的应用。管材的种类有许多中, 常见的有无缝钢管、 有缝钢管, 铜管( 多联机和风管机) 以及近些年采用的PP-R管、 PE管和PVC管( 用于冷凝水管) 等。 1.钢管 暖通空调工程所选用的管材, 从质量方面应具备以下的基本要求: 1、 有一定的机械强度和刚度; 2、 管壁厚薄均匀、 材质密实; 3、 管子内外表面平整光滑, 内表面的粗糙度小; 4、 材料有可塑性, 易于煨弯、 焊接及切削加工; 5、 热稳定性好; 6、 耐腐蚀性能良好。从经济方面考虑应选用价格低廉、 货源充分、 供货近便的管材。基于这些要求, 一般主要采用黑色金属管材, 即钢管。钢管一般分为: 无缝钢管、 有缝钢管和铸铁管, 空调工程中使用前两者。1.1无缝钢管无缝钢管采用碳素钢或合金钢制造, 一般以10号、 20号、 35号及45号低碳钢用热轧或冷拔两种方法生产钢管。热轧管的外径从57-426mm共31种, 每种外径的钢管一般又有几种不同的壁厚; 冷拔管的外径从5-133mm, 共分72种, 其壁厚从0.5-12mm, 分30种, 其中以壁厚小于6mm的最常见。热轧无缝钢管的长度一般为4-12m, 冷拔无缝钢管为1.5-7m。在空调安装工程中所选用的无缝钢管, 应有出厂合格证, 如无质量合格证时, 要进行质量检查试验( 一般抽样送质量监督站检验) , 不得随意使用。检查必须根据相关国家标准( 抗拉力试验、 压扁试验、 水压试验、 扩口试验等) 规定进行。外观上钢管表面不得有裂缝、 凹坑、 鼓包、 辗皮及壁厚不均等缺陷。无缝钢管适用于高压系统或高层建筑的冷、 热水管, 一般在0.6Mpa以上的管路都应采用无缝钢管。无缝钢管的标称是以外径及壁厚表示, 如1334.0表示: 管道外径为133mm及壁厚为4.0mm的无缝钢管。无缝钢管管壁较有缝钢管薄, 因此一般不用螺纹连接而是采用焊接方式。1.2有缝钢管( 焊接钢管) 焊接钢管常称为有缝钢管, 材质采用易焊接的碳素钢, 焊接钢管按生产方式的不同可分为: 对焊、 叠边焊和螺旋焊三种。水、 煤气的输送主要采用有缝钢管, 故常常将有逢钢管称为水、 煤气管。由于钢铁和铁合金均称为黑色金属, 因此焊接钢管又称为黑铁管。将黑铁管镀锌后就叫镀锌管或白铁管, 镀锌管能够防锈有能够保护水质, 在空调工程水系统中广泛采用。1.3钢管配件在中央空调水系统的安装中, 管道除直通部分外, 还要有分支转弯和变径等, 因此要有各种不同的管子连接配件与管子配合使用。对小管道的螺纹连接, 配件种类较多, 对于大管径的焊接则相对少许多。对于套丝连接的管配件有以下几种: 1. 管路延长连接配件: 管箍、 对丝2. 管路分支连接配件: 三通、 四通; 3. 管路转弯连接配件: 90度弯头、 45度弯头; 4. 节点连接用配件: 活接头、 带螺纹法兰盘; 5. 管路变径用配件: 补心、 大小头; 6. 管子堵口用配件: 丝堵。焊接钢管的常见配件有: 1. 连接用配件: 法兰; 2. 管子转弯用配件: 弯头2.化学管材化学管材由于具有安装重量轻, 管道清洁、 不生锈、 耐腐蚀、 安装简便等优点, 现在在中央空调工程安装、 特别是在一些小型的安装中应用越来越多; 但此类管材在使用中也有它的一些缺点如: 由于柔韧性大, 安装吊架间距远小于钢管, 同时价格较高( 特别是管配件) 。大家在实际使用中需综合考虑。2.1聚乙烯水管( PE管) PE最广泛的用途是用来作为燃气和水的管线, 在许多国家, PE已经成为制作这类管线的主导材料。在民用建筑和工业管路系统中也使用到PE管。它的优点有: 重量轻、 良好的柔韧性、 管内摩擦损失小、 塑性断裂特性、 脆裂温度低、 耐化学腐蚀性好。2.2聚丙烯管材( PP-R) PP-R管是国际上九十年代开发的新型化学建材, 具有卫生、 质轻、 耐压、 耐腐蚀、 阻力小隔热保温、 安装方便、 使用寿命长、 废料可回收等优点。在工程中选用时, 注意选用的管材应符合设计的规格和允许压力等级的要求。2.3管材配件化学管材大多都是采用热熔连接的方式, 在安装施工的过程中, 需要大量各种规格和用途的管配件, 如: 专用阀件、 三通( 同径和变径) 、 弯头、 活接头、 变径衬套等。2.4化学管道支架间距化学管材由于柔韧性较钢管大, 且输送热流体时受热柔性增大, 故管道支架间距较钢管小许多, 可参考下表参数: 化学管道支架的最大间距管道外径Dg(mm)202532405063立管最大间距( mm) 冷水管10001200150017001800 热水管90010001200140016001800管道外径Dg(mm)202532405063横管最大间距( mm) 冷水管650800950110012501400热水管5006007008009001000注: 1.冷、 热水共用支、 吊架时应根据热水管支、 吊架间距确定; 不同材质管道共用支、 吊架时应根据间距小的管道的支、 吊架间距确定。2.以上间距为施工中的最低要求, 在施工时, 还要考虑管材生产厂家的技术要求, 及当地建设厅和质量技术监督局制定的该类管材的地方安装技术规程中的要求。二.板材1.金属材料: 常见的有普通酸洗薄钢板( 俗称黑铁皮) 、 镀锌钢板( 白铁皮) 、 塑料复合钢板、 不锈钢复合钢板和铝板等几类。1.1薄钢板: 镀锌薄钢板是空调工程中使用最为广泛的一种风管制作材料, 用于制作风管及弯头、 三通等配件, 不同规格的风管所应采用的钢板厚度必须满足暖通空调施工及验收规范的要求。镀锌薄钢板表面的锌层有防锈性能, 使用时应注意保护镀锌层, 对酸洗薄钢板应作防锈处理。通风工程所用薄钢板, 要求表面光滑平整, 厚薄均匀, 允许有紧密的氧化薄膜, 但不得有裂纹、 结疤等缺陷。一般送、 排风风管薄钢板最小厚度矩形风管最长边或圆形风管直径(mm)钢 板 厚 度 ( mm) 输 送 空 气输 送 烟 气风管无加强构件风管有加强构件小于4500.50.51.045010000.80.61.5100015001.00.82.0大于1500根 据 实 际 情 况 注: 1.以上为提供的参考厚度, 具体施工时, 要满足暖通空调施工及验收规范中对钢板厚度的要求。2.排除腐蚀性气体, 风管壁厚除满足强度要求外, 还应考虑腐蚀余量, 风管壁厚一般不小于2mm。1.2不锈钢板: 具有表面光洁, 不易锈蚀和耐腐蚀的等优点, 主要用于化工高温环境下的耐腐蚀通风管道。为了不影响不锈钢板的表面质量主要是耐腐蚀性能, 一定要注意在加工和堆放时, 不使表面划伤或擦毛, 避免与碳素钢材接触, 以保护其表面形成的钝化膜不受破坏。不锈钢风管厚度圆管直径或矩形长边尺寸(mm)板材厚度(mm)1005000.556011200.751250 1.01.3铝板: 有良好的防腐蚀性能, 具有传热性能良好, 在摩檫时不易产生火花的特性, 常见于有防爆要求的场所。铝板表面应避免刻划和拉毛, 放样划线时不能使用划针。铝板铆接加工时不能用碳素钢铆钉代替铝铆钉。铝板风管用角钢作法兰时, 必须作防腐蚀绝缘处理, 铝板焊接后应用热水洗刷焊缝表面的焊渣残药。铝板风管厚度圆管直径或矩形长边尺寸(mm)壁 度(mm)2001.01.52504001.52.05006302.02.580010002.53.01250 3.03.52非金属材料: 玻璃钢和硬聚氯乙烯板( 硬塑料板) 2.1玻璃钢: 有较好的防腐性、 耐火性和成型工艺简单等优点, 强度好但刚度差, 在选用壁厚时要考虑满足刚度要求。玻璃钢风管厚度圆管直径或矩形长边尺寸(mm)板材厚度(mm)1003201.03606301.5700 2.03. 2硬聚氯乙烯板有一定强度和弹性, 耐腐蚀性好。但热稳定性差, 有其一定的适应范围, 一般在-1060。硬聚氯乙烯板表面应平整, 无伤痕, 不得含有气泡, 厚薄均匀, 无离层现象。圆形硬质聚氯乙烯风管厚度圆管直径(mm)板材厚度(mm)10032033606304700100051120 6矩形硬质聚氯乙烯风管厚度矩形风管长边尺寸(mm)板材厚度(mm)1203203400500463080051100125061600 8三.型钢在空调工程中, 型钢主要用于设备框架、 风管法兰盘、 加固圈以及管路的支、 吊、 托架等。常见的型钢种类有: 扁钢、 角钢、 圆钢、 槽钢和H型钢。 扁钢及角钢用于制作风管法兰及加固圈; 槽钢主要用于箱体, 柜体的框架结构及风机等设备的机座; 圆钢主要用于吊架拉杆、 管道卡环以及散热器托钩; H型钢用于大型袋式除尘器的支架。等边角钢规格和重量表( 摘自YB166-65) 尺寸( mm) 理论重量尺寸( mm) 理论重量边宽厚( kg/m) 边宽厚( kg/m) 2030.889 5632.624 41.145 43.446 2531.124 54.251 41.459 66.568 3031.373 6343.907 41.786 54.822 3631.656 65.721 42.163 87.469 52.654 7044.372 4031.852 55.397 42.422 66.406 52.976 77.398 4532.088 88.373 42.736 7555.818 53.369 66.905 63.985 77.976 5032.332 89.030 43.059 1011.089 53.770 8056.211 64.465 89.658 注: 一般长度: 边宽2040mm 长39m边宽4580mm 长412m扁钢规格和重量表( 摘自GB704-65) 宽度mm厚度mm理 论 重 量 ( kg/m) 101214161820222528303236404550566030.240.280.330.380.420.470.520.590.660.710.750.850.941.061.181.321.4140.310.380.440.500.570.630.690.790.880.941.011.131.261.411.571.761.8850.390.470.550.630.710.790.860.981.101.181.251.411.571.731.962.202.3660.470.570.660.750.850.941.041.181.321.411.501.691.882.122.362.642.8370.550.660.770.880.991.101.211.371.541.651.761.972.202.472.953.083.3080.630.750.881.001.131.261.381.571.761.882.012.262.512.833.143.523.7791.151.271.411.551.771.982.122.262.512.833.183.533.954.24101.261.411.571.731.962.202.362.542.823.143.533.934.394.71注: 一般长度为39m槽钢规格表( 摘自GB707-65) 型号尺 寸 ( mm) 理论重量备 注hbd( kg/m) 550374.55.446.363404.86.638804358.0410100485.31012.6126535.512.3714a14058614.5314b14060816.7316a160636.517.2316b160658.519.7418a18068720.1718b18070922.9920a20073722.6320b20075925.77圆钢重量表( 摘自GB702-72) 直 径允许偏差理论重量直 径允许偏差理论重量( mm) ( mm) ( kg/m) ( mm) ( mm) ( kg/m) 50.40.154 200.42.470 60.222 220.52.980 80.395 253.850 100.617 284.830 120.888 326.310 141.210 360.67.990 161.580 388.900 182.000 409.870 注: 轧制的圆钢有盘条和直条两种, 一般直径512mm为盘条; 直条长度: 直径25mm, 长410m, 直径26mm, 长39m。四.阀门阀门安装在空调系统的冷冻水或冷却水管道系统中, 主要用来开启、 关闭以及调节冷冻水或冷却水流量和压力等参数, 它一般由阀体、 阀瓣、 阀盖、 阀杆及手轮等部件组成。根据它们调节的方式不同又分为许多类型, 按其动作特点可分为两大类: 驱动阀门和自动阀门。驱动阀门: 用手操纵或其它动力操纵的阀门, 如: 截止阀、 闸阀、 碟阀、 球阀等。自动阀门: 借助于所输送介质本身的流量、 压力或温度参数发生的变化。自动动作的阀门, 如止回阀、 安全阀及浮球阀等。另外, 阀门按照承压能力可分为: 低压阀门1.6MPa, 中压阀门2.5-6.4MPa, 高压阀门10-80MPa, 超高压阀门100MPa; 一般的中央空调系统所采用的阀门多为低压阀门。中压、 高压和超高压阀门一般应用于各种工业管道, 如石油化工行业、 大型火力发电厂等。1.驱动阀门1.1截止阀: 主要用于热水供应及高压蒸汽管道中, 它的特点是: 结构简单, 严密性高, 制造维修方便, 阻力比较大。工作原理: 它阀杆的上部有梯形的螺纹, 经过手轮逆时针转动, 使阀杆相对于阀体向上移动, 带动阀瓣向上移动, 与阀座分离使阀门开启; 手轮顺时针方向转动时, 带动阀瓣向下移动, 与阀座严密贴合, 从而使阀门关闭; 经过调节阀瓣与阀座间的距离, 可改变流体的通道面的大小, 就可达到调节流量的目的。由于水流在流经截止阀时要由下向上转弯改变流向, 因此水流的阻力较大, 同时决定了截止阀的安装具有方向性, 要注意水流的”低进高出”, 方向不能反。1.2闸阀: 广泛用于冷、 热水管道系统中, 工作原理简单: 是利用闸板的升降来控制阀门的开闭, 水流经过阀门时流向不变, 因此阻力小。闸阀与截止阀相比, 优点是在开启和关闭时闸阀省力, 水阻小, 阀体短, 安装时没有要求; 缺点是: 严密性差, 特别是启闭频繁时, 由于闸板与阀座之间密封面受磨损, 导致关闭不严; 因此闸阀一般只作为截断装置, 即完全开启或完全关断的管路中, 不适合用于需要调节开度大小和启闭频繁的管道上。1.3碟阀: 工作原理: 经过手柄或手轮来调节阀板的角度在0-90度范围内变化, 从而实现对水流量的调节和开启、 关断的目的。具有结构简单、 价格低、 体积小, 调节灵活等特点。一般最小规格为DN50, 1.4球阀: 工作原理: 与碟阀类似, 所不同的是阀心结构不同, 球阀在空调工程中很少应用。2.自动阀门2.1止回阀: 又名逆止阀、 单向阀, 它是一种根据阀瓣前后的压力差而自动启闭的阀门。它有严格的方向性, 只许水流向一个方向流动, 用于不让水流倒流的管道上, 常见于水泵的出口管道上, 作为停泵时的保护装置。根据结构不同, 可分为升降式和旋启式。2.2安全阀: 安全阀是一种安全装置, 当管路系统或设备中的介质压力超过规定的数值时, 便自动开启阀门排汽降压, 以免发生爆炸危险。当介质压力恢复正常后, 安全阀有自动关闭。五.风阀风阀在空调、 通风系统中根据不同的作用和用途, 常见的有: 碟阀、 止回阀、 对开式多叶调节阀、 三通调节阀以及防烟防火调节阀等1.碟阀一般有圆形和矩形的各种规格, 经过操作手柄调节, 使阀板的开启角度在0-90度范围中变化, 从而达到关闭或调节风量的目的。2.止回阀风道中安装止回阀主要是防止风机停机后气体倒流, 根据安装方式的不同, 分垂直安装和水平安装两种。3.风量调节阀风量调节阀用来在空调系统管道中调节支管的风量, 也可用于新风与回风的混合调节。经过调整风阀的叶片的开启角度控制风量, 叶片在可调节的范围内任意位置均可固定, 阀体一般经过法兰与风管连接。分手动和电动两种1) 手动对开多叶调节阀: 经过与操作手柄相连的连杆机构操纵对开多层叶片的开合角度来控制风量。2) 电动对开多叶调节阀, 在手动调节阀的基础上, 增加了电动执行机构, 经过电机调节叶片的开启来控制风量。4.三通调节阀 一般安装于空调风管系统的三通管、 直通管和分支管中, 可经过手柄调节阀叶的角度自由的控制主风管和支风管之间的风量配给。此类阀件对系统的风量平衡调节起到较好的作用。5.防烟防火调节阀从空调机房出来的主风管、 穿越楼板的风管、 以及当风管跨越防火分区时, 消防规定必须在风管上安装防火阀, 以防止在发生火灾时, 火势顺着风管蔓延。防火阀安装后, 叶片一般保持开启状态, 当经过防火阀的气流温度超过防火阀的易熔片熔断温度时, 防火阀关闭, 阻断气流, 防止高温气流和火焰蔓延。防火阀的熔断温度是70, 防烟防火阀的熔断温度是280。防火调节阀在以上特点的基础上, 一般在0-90度范围内有几档可调节风量。六.风口按照使用要求的不同, 有各种形式的风口, 常见的有如下几种: 1.双层活动百叶风口双层百叶风口广泛应用于空调系统中用作送风口, 经过调节水平、 垂直方向的叶片角度, 可调整气流的扩散面, 以改变气流方向和射程。需要时可在风口后配风量调节阀。常见制作材料有: 铝合金, 木质类等。2.单层百叶风口广泛用于空调通风系统中的回风口, 有时也用于送风口; 做回风口时, 配有过滤器, 且风口是活动的, 能够打开清洗过滤网。做送风口时可调节叶片角度来控制气流方向。做新风口安装在外墙上的单层百叶风口其叶片设计成独特的形状, 具有防止雨水溅入内部的功能, 称为防雨百叶风口。3.散流器广泛在空调系统中采用做下送风口, 其结构多样, 有四面吹风、 三面吹风等方式; 常见的有方型、 圆型和矩形等形式, 散流器的外框和内芯可分离, 方便安装和检修。根据需要可在散流器的后端配制风量调节阀( 人字阀) 。常见的是铝合金材质, 也有采用木质的, 可按需要选配。4.蛋格式回风口外形为方格状, 其叶片配上门绞型框, 安装方便, 外形较为美观, 可与装潢配色, 但缺点是时间长滤网脏后不好看, 且清洗没有单层百叶方便。5.旋流风口风口中有起旋器, 空气经过风口后成为旋转气流, 并帖附于顶棚上流动。这种风口具有诱导室内空气能力大, 温度和风速衰减快的特点, 适宜在送风温差大, 层高低的空间中应用。价格较高, 一般场合较少采用。6.喷口在高大空间建筑的空气调节中, 一般较多采用喷口送风, 其特点是: 喷口风速高、 风量大、 需要的风口数量少, 可经过选择合适的喷口口径和风速, 达到需要的气流射程; 另外还有一种球形转动喷口, 能够调节送风角度。七.消声器通风空调系统中的消声设计和施工均应引起工程技术人员重视, 影响空调房间的主要噪声源风机, 风机的噪声有空气动力噪声、 电磁噪声以及机械噪声组成, 其中以空气动力噪声为主要因素; 因此在设计空调系统的送回风管路时, 每个送回风系统的风量和阻力不宜过大, 必要时能够把大风量系统分成几个小系统, 以降低风机的风量和风压, 以降低风机的噪声; 同时空调机组选型时应计算风管阻力, 合理选择风机的风压, 避免因风压选择过大造成的噪声; 采取以上措施并考虑了噪声在风管系统中的自然衰减后, 仍达不到噪声要求时还需要在风管中安装适合的消声器, 以达到消声目的。消声器的作用是降低和消除通风机噪声沿通风管道传入室内或影响周围环境。空调系统中采用的消声器有多种形式, 根据消声原理可分为两大类: 阻性消声器和抗性消声器。阻性消声器的消声原理是: 借助装置在通风管道内壁上或管道中按一定方式排列的吸声材料或吸声结构的吸声作用, 使沿管道传播的声能部分的转化为热能而消耗掉, 达到消声的目的。抗性消声器消声原理是: 借助管道截面的突然扩张或收缩或旁接共振腔, 使沿管道传播的某些特定频率或频段的噪声, 在突变处向声源反射回去而不再向前传播。从而达到消声的目的, 它并不直接吸收声能。八.水泵水泵是空调水系统循环的动力, 空调水系统中常见的水泵为单吸式离心水泵, 一般分为卧式和立式水泵两大类, 同时还分单级泵和多级泵; 在系统中有时并联工作。在工程中选用水泵时应按照设计图纸要求和水泵厂家的性能参数来选取相应型号的水泵。当前国内常见的水泵品牌有: 广一水泵、 哈尔滨水泵、 长沙水泵、 凯泉水泵、 三星水泵、 东方水泵、 丹麦格兰富水泵、 德国威乐水泵等。九.通风机通风空调工程中常见的风机按其工作原理, 可分为: 离心式风机和轴流式风机。离心风机: 一般多用叶片前弯式, 具有风量大、 静压高、 噪音低等优点。但价格较轴流风机大, 体积稍大。常见于防排烟系统和空调的供排风系统中。轴流风机: 具有风量大, 安装简便、 价格低等特点, 但静压较低, 噪音大。常见于防排烟系统和空调的供排风系统中。当前国内常见的通风机品牌有: 瑞士科禄格、 福建中欣、 广东德通、 江苏万帝莱等。第二章.中央空调工程安装中央空调工程的特点决定了中央空调项目的施工包括以下各项工作: 1施工准备施工准备工作对于一个项目的顺利施工以及工程施工的成本管理都具有非常重要的意义, 因此应注意抓好。1.1施工技术准备( 1) 、 做好调查工作1)气象的调查掌握气象资料, 制定雨雪、 大风等天气条件下的相应施工措施, 对施工周期长、 施工人员多的大型项目更应重视这一点。2)各种材料、 配件和技术条件的调查由于安装工程施工所需的材料、 配件品种多, 数量大, 故应对各种材料如: 管材、 保温材料、 阀门、 风管制作用镀锌钢板、 型钢等的价格、 质量、 品种、 供货情况等进行详细调查, 为结合工程施工图纸和施工方案制定合理的材料供应计划做好准备。3) 施工现场情况的摸底调查及落实施工现场的水源、 电源均对施工有较大影响, 应依据工地现场的实际情况, 与建设单位或其它施工单位联系落实水源、 电源等的供应情况, 包括: 水源、 水量、 压力、 接管地点; 供电点、 供电量、 接线距离等, 要求挂表的应做好准备。( 2) 、 学习、 熟悉施工图纸, 做好自审和会审工作工程项目部应组织相关技术人员认真学习图纸, 结合现场勘察进行自审、 并与甲方、 相关施工单位及设计单位一起做好图纸的会审工作, 以便正确无误地施工。经过学习图纸内容, 了解设计要求施工达到的技术标准, 明确工艺流程; 了解设计中采用的新材料及相应的新工艺, 有需要时及时组织相关技术培训。进行自审, 组织各工种的施工技术人员对本工种的有关图纸进行熟悉和审查, 以便掌握图纸中细节并发现问题, 做好施工前的技术准备。组织各工种的施工队伍共同学习施工图纸, 由技术人员给施工队伍按分部工程分别进行必要的技术交底工作( 冷冻及冷却水管道安装分部工程、 通风安装分部工程、 电气控制安装分部工程、 设备安装分部工程) , 并商定各工种之间的施工配合事宜。组织图纸会审, 由设计方进行交底, 理解设计意图及施工质量标准, 准确掌握设计图纸中的细节, 同时做好与其它施工单位( 土建、 装潢、 电气、 消防) 的沟通和协调工作。( 3) 、 认真编制施工组织设计认真编制该工程的施工组织设计, 确定施工方案, 作为工程施工的指导性文件。( 4) 、 编制施工图预算和施工预算由预算部门根据施工图、 预算定额、 施工组织设计、 施工定额等文件, 编制施工图预算和施工预算, 以便为施工作业计划的编制、 施工任务单和限额领料单的签发提供依据。1.2 物资条件准备( 1) 、 安装材料的准备1)根据施工组织设计中的施工进度计划和施工预算中的工料分析, 编制工程所需的材料用量计划, 做好备料、 供料工作和确定仓库、 堆场面积及组织运输的依据。2)根据材料需用量计划, 做好材料的申请、 订货和采购工作, 使计划得到落实。3)组织材料按计划进场, 并做好保管工作。( 2) 、 构配件的加工准备根据施工进度计划及施工预算所提供的各种构配件数量, 做好加工翻样工作, 并编制相应的需用量计划。( 3) 、 施工机械准备根据施工组织设计中确定的施工方法、 施工机具、 设备的要求和数量以及施工进度的安排, 编制施工机具设备需用量计划、 组织施工机具设备需用量计划的落实, 确保按期进场。一些常见的施工机械设备见附表。安装工程常见施工机具表序号机具名称型号或规格单位数量1234567891011121314151617181920液体连通器冲击电钻手持式角向砂轮机砂轮切管机直流、 交流电焊机无线对讲机电动套丝机电动套丝机电动试压泵电动试压泵墙身钻孔机台钻砂轮磨光机钢管切割刀强力型管子钳强力型管子钳吊装架手拉葫芦手拉葫芦钢丝绳 1020m16和20100、 15035020KVA1250mm50100mmP=15Mpa DN50P=1.6Mpa DN50ZIZH-35012100761 ,150mm1500,200mmH=5m,自制3t1t,2t套台台台台副台台台台台台台台把把把台台1.3 现场准备为保证施工控制网的精确性, 工程施工时设置测量控制网, 各控制点均应为半永久性的坐标点和水平基准点, 必要时应设保护措施, 以防破坏, 并和土建测量控制网控制和校正建筑物的轴线、 标高等相一致, 确保施工质量。1.4施工队伍准备根据确定的现场管理机构建立项目经理部, 确定施工管理层, 选择高素质的施工作业队伍进行该工程的施工。进场后, 到当地劳动部门、 公安部门及时办理有关手续。根据该工程的特点和施工进度计划的要求, 确定施工阶段的劳动力需用量计划。根据该工程的设计特点, 新材料、 新工艺的使用情况, 及时进行相关的技术培训。对工人进行必要的技术、 安全、 环保和法制教育, 教育工人树立”质量第一, 安全第一”的正确思想; 遵守有关施工和安全的技术法规; 遵守地方治安法规; 牢固树立环保意识。生活后勤保障工作: 在大批施工人员进场前, 必须做好后勤工作的安排, 为施工人员的衣、 食、 住、 行、 医等应予全面的考虑, 应认真落实, 以便充分调动她们的生产积极性。1.5 通讯准备对于一些较大的工程, 如高层建筑工地, 配备适当数量的对讲机等通讯设备是非常必要的。 1.6 生活设施准备( 1) 工程正式开工前, 应考虑在现场设置部分施工人员宿舍、 食堂及临时厕所, 尽可能使生活污水经化粪池处理后排出。生活用电、 用水由分支管线接入生活区。( 2) 其它生活临建考虑在附近租用民宅。2 施工部署根据设计院的施工图、 招标范围及相关资料, 结合现场勘察和类似工程的施工经验, 总结出工程特点后, 对整个工程进行施工部署。如协调好土建与安装的关系, 控
