沼气池施工组织设计范本.doc

沼气池施工组织设计

99
2020年4月19日
文档仅供参考

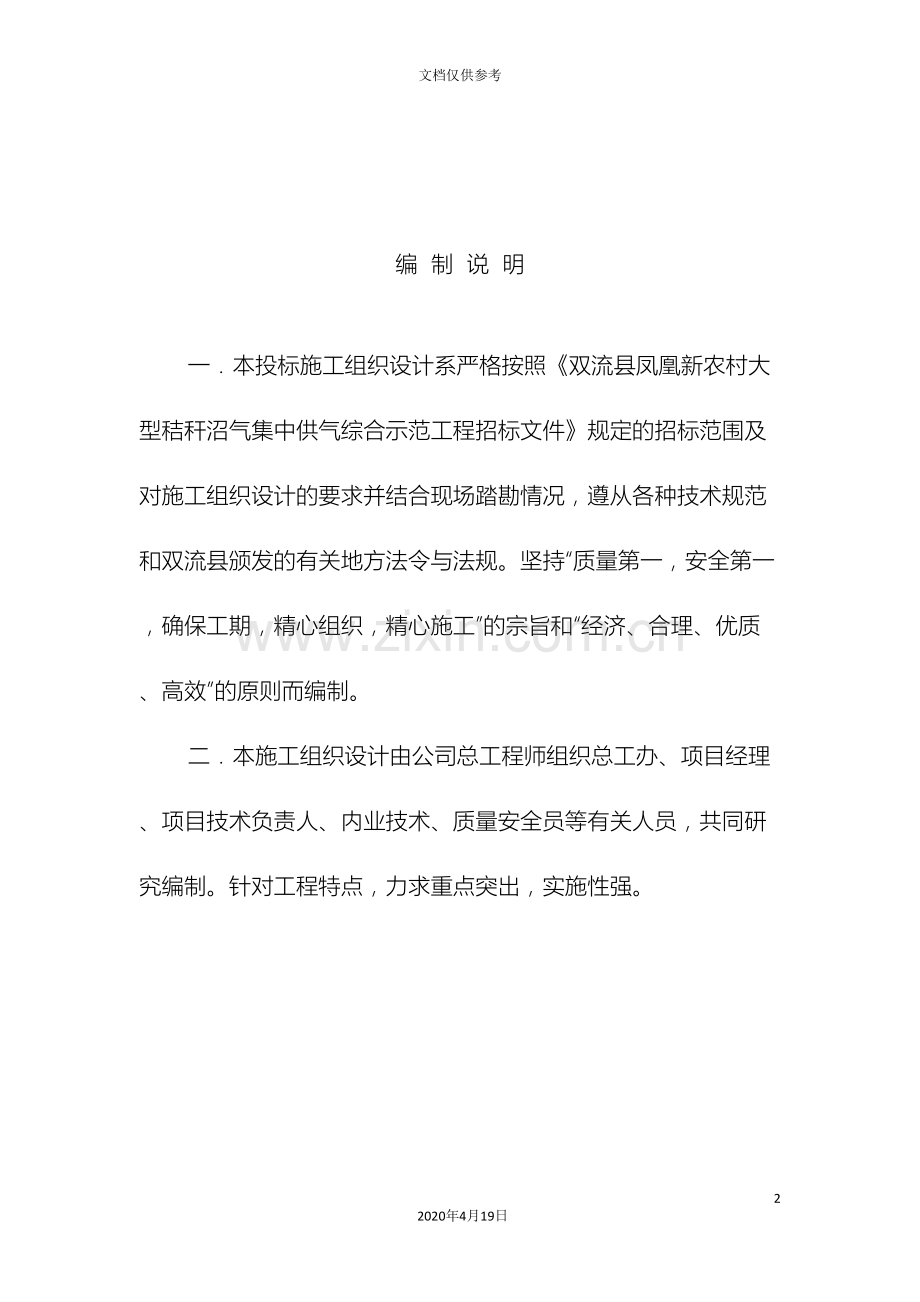

编 制 说 明

一．本投标施工组织设计系严格按照《双流县凤凰新农村大型秸秆沼气集中供气综合示范工程招标文件》规定的招标范围及对施工组织设计的要求并结合现场踏勘情况，遵从各种技术规范和双流县颁发的有关地方法令与法规。坚持“质量第一，安全第一，确保工期，精心组织，精心施工”的宗旨和“经济、合理、优质、高效”的原则而编制。
二．本施工组织设计由公司总工程师组织总工办、项目经理、项目技术负责人、内业技术、质量安全员等有关人员，共同研究编制。针对工程特点，力求重点突出，实施性强。

第一章 工程概况
一．地理位置及自然条件和地质状况
（一）地理位置及自然条件
本工程位于永安镇凤凰村，侵蚀堆积地貌，为浅丘地形，地面高程假定为200米，相对高差20米，地形坡角较陡。年平均气温为15℃~18℃，年平均降雨量为1200-1400毫米，气候温和，四季分明，属亚热带润湿季风气候。
二．设计概况
本工程位于永安镇凤凰村，每日处理秸秆400kg，日产沼气200m3，供应凤凰村100户村民沼气灶燃烧（150m3/d），多余的沼气用于锅炉采暖（50m3/d）.
1、采用《沼气工程技术规范》
2、调水池采用砖混结构，秸秆发酵灌采用钢结构；储气柜水封池采用砖混结构；储气柜钟罩采用玻璃结构；沼气脱硫塔，沼气凝水汽采用钢结构。
3、防震设防烈度：七度。
4、防水等级：二级
5、结构安全等级：二级
6、设计使用年限25年
7、焊条：I级钢筋和结构构件焊接选用E43系列，Ⅱ级钢筋焊接选用E50系列。

第二章 工程重点、难点分析
根据现场环境和我司现场踏勘揭示的地质资料以及质量与工期要求，结合双流县颁发的有关法令法规，认为该工程实施应着重抓下列几项工作：
（一）施工时要求加大质量控制检查力度，从而确保质量优良。
（二）抓好创立“绿色环保工地”的各项工作和扬尘、噪声和水污染等综合整治管理法规要求，作为企业立足于建筑市场的头等大事。
（三）施工期间时逢会有雨天，结合粘土地段土壤的特殊物理力学特性，认为应抓住晴天施工，做好雨季施工的防范措施，特别是应注意沟槽“忌水施工”是确保工期与质量的关键环节。

第三章 编制依据及编制原则

一．编制依据
（一）《双流县凤凰新农村大型秸秆沼气集中供气综合示范工程招标文件》；
（二）现场踏勘情况；
（三）农业部提供的本工程相关设计图纸；
（四）国家现行有关工程施工和验收的法律法规、标准、规范、规程、图集：
1．《沼气工程技术规范》
2、GBJ3-88 《砌体结构设计规范》；
3、GBJ9-87 《建筑结构荷载规范 》
4、GBJ10-89 《混凝土结构设计规范》
5．JGJ18－96《钢筋焊接及验收规程》；
（五）现行国家有关规范、标准及地方标准、文件；
（六）我公司类似工程的施工经验；
（七）我公司技术实力、机械设备装备情况及各项管理制度；

二．编制原则
（一）严格遵循《施工招标书》规定的内容，达到设计文件的标准，充分体现业主的要求。
（二）在仔细考察工程实地、认真研究招标书和有关规定的基础上，充分地考虑了本标段的工程特点及气候情况，合理组织人员、设备、物资进场，科学组织施工。
（三）成立精干、高效的组织机构，组织我司优秀的专业施工队伍和精良的施工机械设备，齐心协力，全力以赴建好该项工程。
（四）严格按照我司经过的ISO9001： 国际质量认证体系和项目法施工要求进行施工管理和质量控制。建立健全质量保证体系，强化施工安全管理，使各项工作落到实处，确保本标段工程优质、高效、顺利进行，创造良好的社会信誉。
（五）严格执行国家有关环境保护和水土保持的法律法规，充分体现干好一项工程，造福一方人民的宗旨。
（六）积极采用先进的新技术、新工艺、新材料、新设备。
（七）充分发挥和利用上场机械设备的效能，努力提高机械化作业水平。

第四章 施工准备

任何一个建设项目的施工，准备工作好坏都将直接影响施工工艺和工程是否如期实现，因此准备工作做得是否充分，是导致工序成败的关键，为此，施工准备工作务必贯穿于从工前乃至竣工的全过程每一个工序环节，制定相应措施，方可安全、优质、快捷完成任务。
一．工前总体工作准备
依靠我司自身优势实力和对招标文件的深入领会，若能在此工程投标活动中荣幸中标，我们将切实在工前做好下列施工前准备的工作：
（一）组织机构
在项目经理的领导下，组建施工项目经理部，由具有丰富经验施工能力和责任心强的工程技术人员参加该项目施工。
（二）技术准备
1．要求各参战员工，特别是工程技术管理人员，在掌握相应施工规范的前提下，熟悉设计图，建立主体轮廓，提出各工序施工可能性的优化方案，供技术负责人编制实施性施工组织设计，特别是供施工计划编制和施工程序协调安排提供依据。
2．根据现场实际，在业主提供的平面坐标和水准基点资料基础上，进一步落实并定位。并积极与当地村社商谈有关施工事宜，配合业主处理有关的涉及村社的协调关系。确保工程开工不致因拆迁、证照等产生拖延工期的现象。
3．使用经校核合格达到规定标准的测量仪器，复测控制桩，制定测量方案，报业主及监理工程师批准后作为进一步施工的依据。
4．制定工前试验段工作，对全体技术人员进行技术交底和培训，对作业层按工序进行安全技术教育。
5．各班组技术员、工班长集中短期培训，由我司总工办编写培训内容，由总工办总工程师对从事施工作业主要人员进行授课和考核，合格后方能上岗。
6．技术工人有组织地有针对性的进行理论学习，技术负责人按工程内容信讲。
7．成立ISO质量攻关小组。组长由总工担任，副组长为施工技术负责人，项目部负责人协助、安全质量科科长担任，组员由项目部从事施工、质检工程师和工地技术员共同组成ISO攻关小组。
（三）资源准备
除上述工程技术人员外，大部分准备工作是劳动力资源、结构材料、机械设备和财务资金的准备。
1．劳动力资源准备
根据工程内容与结构工程的特点及对工期的要求，作业层劳动力将选用长期与公司合作，经历过类似工程施工，专业性较强、信誉较好的劳务公司签订劳务合同，从而确保各个工序负责人管理跨度劳动力相对稳定，使工程不致因农忙，节假日影响，做到有紊进展。
项目部选用技术过硬，施工经验丰富的施工人员任现场工程师。队里选择工作认真、一丝不苟、爱岗敬业的技术员任施工技术员。
2．主要施工机械的准备
对施工所需的机械、设备进行清查、检修，保证施工期间的机械、设备的完好率和利用率。并备足一定数量的易损配件和控制性机械、设备。
3．财务资金准备
一旦中标，在财务上，我司将准备充分的资金，我公司在总经理部署下，已充分作好这方面准备，迎接中标。
（四）材料准备
物资供应科根据施工进度要求，对工程所需材料进行统计汇总，集中采购供应。对材料供应商进行考查其供货能力、材料质量、供货时间、数量、信誉，将合格的材料供应商列为供货单位，并签订供货合同。
1．物资供应科依据周、旬、月施工进度要求，详细编列出施工材料进货、供应统计表，并与各队所需材料进行核对，及时地作出相应调整。
2．对主材材质进行进货前期检验、试验。对水泥要进行初、终凝时间、细度、安全性及抗压、抗折程度等试验；对钢筋进行外观质量检查，包括扁圆、毛刺、重皮、油污、铁锈等，对钢筋机械性能进行试验，包括伸长率、抗拉屈服、极限强度、冷弯试验。
3．对中粗砂、碎石地材进行筛分、视比得、孔隙率、压碎值、针长状、含泥量、含水量、模数等试验。
4．对施工用水进行试验，包括水的悬浮物、游离酸、PH值、CI离子含量。
5．砼配比选定。中心试验砼选配工作应在砼浇筑前14天完成，砼配比选定必须满足设计强度、水灰比、坍落度等指标要求。
6．各项材料试验、配比选定合格后，将试验单呈报监理工程师进行核定签字后，方能用于工程。
（五）测量、放线
采用全站仪和水准仪测量对沼气池轴线平面位置进行测量、控制。
1．测量队首先对沼气池轴线平面位置进行计算及计算结果进行复核。然后将计算结果由总工和主管现场工程师再次进行复核，无误后，由测量工程师将坐标数据输入全站仪，并对输入数据进行核对无误。
2．高程测量时，采用已精确测量的两个相邻的水准点为依据进行测量。
（六）临设准备
根据工程量和工程地址，结合文明施工，创造“绿色环保工地”的具体要求，临设以满足施工为原则尽量减少占地。
二．施工中各工序开展的准备
在工前总体准备工作就序，开工报告获准情况下，开展各工序施工，特别是围墙与主体工程的人、机、料的准备，要求在技术负责人领导下的责任工长、工长作好钢筋、水泥、地材乃至施工机械、劳动力安排计划、详见总体部署计划和分项工程（工序）进度计划横道图，遵照计划要求准备工作应层层落实到人与设备上，拟定相应措施和必要的强制性手段实现进度计划，务必切实地做好、做够、做扎实，各项准备工作。

第五章 组织机构
第一节 施工组织机构
施工组织机构是指为进行施工项目管理，实现最终目标，经过合理设计而建立的由一定的领导体制、部门设置、层次划分、职责分工、规章制度和信息系统构成的有机整体。
施工组织机构及其所进行的施工项目管理活动的有机结合才能发挥施工项目管理的职能。建立一个合理、精干、高效率的组织机构是施工项目管理成功的组织保证。
如下图所示：

确定施工项目目标
设 事
设 机 构
设 人 员
实 现 目 标
实 施
组织运行
检查及反馈
人员及责权确定
机构及职责确定
工作划分
目标划分
定职责
分 层 次
授 权
定 制 度
组织机构设置程序图

第二节 施工组织机构及质安管理体系
我公司针对本工程将严格按《建设工程项目管理规范》进行施工项目管理，由公司总经理亲自担任工程指挥长，由我公司最优秀的项目经理负责组建双流县凤凰新农村大型秸秆沼气集中供气综合示范工程项目经理部，负责本工程的具体施工管理。在此，我公司郑重向业主承诺：我们将严格实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工承担第一责任。各施工管理职能部门在项目经理的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。项目经理部采用老、中、青相结合的方式，把老同志的丰富经验、中年同志的稳重干练、年轻同志的开拓进取精神有机结合，形成强有力的项目班子。其项目部主要人员均来自施工生产管理第一线的骨干力量，年富力强、精力充沛，而且个人素质高，专业技术水平高。
鉴于本工程为的重要性，我公司将把本工程列为 重点工程；专门设立后方保障部门，从人员、机具、施工物资上为本工程提供充分保证，组织好本工程的计划协调，公司各部门也将在各自业务管理范围内制订为本工程提供服务的保证措施，全面履行投标承诺，保证工程优质按期完工，及早投入使用。
公司施工组织机构
总经理
总工程师
总经济师
总会计师
管理者代表
工程部门
质安部门
技术部门
经营部门
财务部门
质量管理领导小组
试验室
劳务部门
结算部门
材料部门
租赁部门
质管办
分公司经理
主任工程师
副经理
施工技术科
质量安全科
经营预算科

经营预算科
财务劳资科
生产要素单位经理
生产要素单位副经理
项目经理
项目技术负责人
项目副经理
施工部
质量安全部
技术部
材料部
预决算部
劳资部
财务部
后勤部

项目经理部组织机构

质 量 管 理 体 系

公司总经理、副经理、总工
公司业务部门、辅助生产单位
工
程
部
总工办
试验室
动力处
材料处
人事处
加工厂
工

程

部
项目经理
质安部
技术部
质安部
材料部
材料部
劳资部
加工厂
施工部
项目预控措施实施监督检查
编制组织设计现场技术管理检查
质量检验、计量抽样检查、测试检查
机械设备质量使用维修保养检查
进行材料质量材料质量验收检查
人员技术素质考选择使用
加工、修理质量制作维修质量
控制工序质量检查验收整改
质量管理决策
项

目

职

能

部

门

安 全 管 理 体 系

安全生产
领导小组
公司
领导
公 司 各 职 能 部 门
项目
经理
安全意识教育
安全管理决策
质安部
施工设施安全检查建立执行规章制度
动力部
总工部
材料部
技术部
材料部
工会小组
后勤部
医务室
材料部
工
会
保卫部
后勤部
质安部
工程部
机械设备施工用电使用维修保养
编制施工组织设计检查措施落实情况
供应合格安全用品保管好并用前检查
落实劳动保护开展安全竞赛
治安消防保卫措施
上岗身体检查医治救治处理
各专业工长、质安员
保护人员安全检查落实整改

项目工序各职能部门

第三节 项目组织机构
组建精干高效的组织机构是事关项目管理成败与否的首要内容。
一、建立完整的组织机构
组织强有力的工程总承包项目经理部，根据本工程的特点，项目管理机构由三个层次组成。
1、指导决策层——工程总指挥部
工程总指挥部是项目施工决策和保护机构，在公司整个范围内，对项目施工所需要的人员、机械、材料、资金等进行统一直辖市和调配，为项目提供可靠的保障。
2、项目管理层——工程总承包项目经理部
按照“项目管理规范”组成项目经理部，实行项目经理负责制，对工程进度、质量、安全、文明施工、合同履约全面发包的协同，并协调各专业分包之间的工序拱接和进度场地、交叉作业的相互配合。确保工程按照既定质量、进度目标交付使用。
项目经理部管理层由一名项目经理和一名项目技术负责人组成。
项目部下设：内业技术部、质量安全部、计划部、计划部、材料供应部、施工管理部等部门，具体实施项目部的各项管理职能。
3、施工作业层——直接参与施工的作业班组
由施工过多项优质工程并有过施工同类型工程经验的各专业班组组成。
二、项目各职能部门职责
1、内业技术部由各专业技术员组成，其职能是：
（1）资料管理微机化
（2）工程流程标准化；
（3）技术管理规范化；
（4）参与图纸会审、技术交底、编写施工方案；
（5）指导专业班组按施工图纸施工，按规范操作并执行标准进行验收。
2、质量安全部设有专职质检员、专职安全员，其职能是：
（1）编制质量、安全技术措施；
（2）对工人进行质量安全教育；
（3）督促劳务层按照质量、安全操作规程施工；
（4）检查现场质量、安全情况并制定、落实整改措施，消除和处理质量、安全隐患和事故；
（5）执行材料、设备、工程产品的质量检验工作，对检验产品负直接责任。
3、计划部设预算员，其部门职能是：
（1）项目成本管理；
（2）项目预（结）算。
4、材料设备部由材料员组成，其职能是：
（1）负责材料进场时登记、清点及验收；
（2）负责堆码标识以及材料发放和保管；
（3）负责机械的进出场和维护保养。
5、施工管理部由各专业工长组成，其职能是：
对分管的施工产品质量负责直接责任。
第四节 施工管理主要人员配备情况及职责
一、项目主要管理人员配备
序号
项目部职务
拟派人
员姓名
职称
上岗证书
备注
1
项目经理
王兴华
工程师
项目经理证

2
项目技术负责人
王兴成
工程师
职称证

3
施工员
王玉林
工程师
施工员证

4
质检员
樊光明
助工
质检员证

5
安全员
陶明权
助工
安全员证

6
材料员
彭长明
助工
材料员证

7
资料员
张发
助工
资料员证

二、项目部各级管理人员职责：
1、项目经理
² 全面负责本工程的全面工作，确保项目顺利建成。
² 全面负责工程资材配备，协调理顺各部门关系。
² 制定项目质量方针、目标，采取必要的组织、管理措施，保证质量方针的贯彻和执行。
² 合理管理项目资金的运转。
² 直接参与对建设单位、监理工程师、设计代表队的协调工作。
2、项目技术负责人
² 全面负责工程技术质量工作，并协调施工技术管理作。
² 制定重要施工技术方案。
² 参与制定、贯彻工程质量目标，并组织实施质量体系。
² 负责解决工程施工过程中出现的技术问题。
² 负责施工过程中的质量监控，加强施工管理。
3、内业技术人员
² 负责施工技术、报表、方案的编制。
² 负责进度、材料计划、资料整理。
4、造 价 师
² 负责日常生产、生活中的经济管理工作及各种资料的计划安排。
² 协助项目经理做好成本控制，管理项目资金运转。
² 负责项目施工结算工作。
5、质量员（专职）
² 全面负责工程质量检查工作。
² 参与制定、贯彻工程质量目标，并协助总工程师组织实施。
² 负责施工过程中的质量监控。
² 负责各分部、分项工程的检验与质量评定，行使质量监督权。
² 负责各种质量记录，并整理归档。
6、专业工长
² 具体负责工程的施工管理、现场验收、检查工作。
² 参与施工方案的编写，确定方案的合理性。
² 完成与工程有关的计量、实验工作。
² 与设计代表、监理工程师协作解决各项技术问题。
7、安全员（专职）
² 负责现场安全生产和现场安全保卫工作。
² 负责安全记录，并整理归档。
8、材料员
² 按施工要求，提供合格的材料与设备。
² 强化原材料、半成品的质量管理，并保证其完好及使用率。
² 根据现场施工材料的需用情况，及时提供材料供需表，以保证材料的及时供应。
9、财务、劳资员
² 做好工程的成本控制，合理资金周转，以保证项目顺利进行。
² 做好成本结算工作，为总会计师及技术组组长提供决算依据。
² 做好劳动力选择工作，负责项目劳资管理工作。
第五节 确保工作机制有效运行的措施
1、根据本工程各方面情况及特点，有针对性的组建项目班子，而且一旦经过业主确认，全部人选将处于启动状态，根据设计要求积极为本工程做好开工前的准备工作（材料、机械、技术等准备工作与策划工作），而且以无条件满足本工程需要为前题，未经业主同意中途变换人选，我公司愿接受业主的处罚。
2、根据项目经理部的工作实际，具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊、忙而有绪地开展工作，从而大幅度提高项目经理部的工作效率，有效促进管理整体实力的强化，使项目经理有更多的精力和时间来分析处理各种复杂的管理局面，做到项目整体下活一盘棋，充分发挥每个棋子的作用，做到决策有的放矢，成竹在胸，不打无把握之仗，无准备之仗。
3、以已制定的各项目管理制度来指导、督促、规范每个施工管理人员的工作质量、效率。变“人管理人”、“人盯人”为“制度管理人”。做到项目管理“有章可循、执法必严、违章必纠”，这样形成军令如山，赏罚分明的先进管理模式。
4、特别值得一提的是：在社会主义市场经济体制下，我公司虽也看重经济效益，但更看重社会效益，将项目职业道德作为专项考核内容，并在项目管理中大力提倡和推广，收到了良好效果和较多老客房及新任务的回报。
具体做法是把项目施工职业道德的具体含义，层层分解落实到项目每个管理人员和操作人员头上并与她们的收入挂钩，形成自觉抑制在施工质量和材料质量上的以次充好，偷工减料、弄虚作假等不良行为，施工质量做到业主与监理在场与不在场都一样，让业主放心享受精品工程所带来的高品质使用价值。
5、针对本工程的工作机制有效运行专项措施
（1）组织强有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。
（2）建立健全项目经理、工长、内业、材料、机械、劳资等岗位责任制，由公司领导直接定期对各专业人员进行考核。
（3）强化激励与约束机制，制定业绩评比，奖罚办法，定时组织项目经理部管理人员会议，检查工作质量。
（4）建立公司领导现场办公制，每月召开一次现场办公会，重点帮助解决项目的资金、质量、进度等难题，以确保资金为前提，带动项目各项工作的高效运转。
（5）每天下午召开由项目经理主持班组碰头会，对次日的工作进行协调安排。项目部主要管理人员及分包单位主管参加，重点解决质量、进度、施工技术等难点。明确各项问题的解决办法及时间，并形成会议纪要。
（6）实行劳动用工动态管理，先派组织能力强，技术水平高，能打硬仗的作业队伍树立连续作战的精神，确保工期的按时和提前完成。
（7）建立项目经理部周例会制，各配合部门、建设单位监理及项目部主要管理人员，分包单位主管参加，例会重点解决质量、进度、施工技术等难点。明确各项问题的解决办法及时间，并形成会议纪要。
（8）项目经理部是企业形象的缩影，是否建立健全各项管理制度将直接影响项目管理各项施工活动的顺利进行，要做到规范管理行为，有章可循，奖优罚劣，奖勤处懒，建立合理的工程工序，建立有利于调动员工工作积极性的分配激励机制，最大限度地发挥每位员工的主观能动性，为此必须继续坚持执行以下行之有效的主要项目管理制度：
² 项目经理部组织管理制度
² 项目经理部的分工与协作制度
² 项目各职能人员各级质量管理责任制度
² 项目各职能人员各级安全管理责任制度
² 项目各职能人员各级文明施工责任制度
² 技术管理责任制度
² 材料管理责任制度
² 设备管理责任制度
² 安全与技术交底制度
² 项目员工考核考勤制度
² 项目成本考核制度
² 项目职业道德专项考核制度

第六章 施工方案和工艺
第一节 施工准备
一、技术准备
在工程开工前，组织现场施工人员熟悉、审查图纸，领会设计意图，明确工程内容，分析工程特点的重要环节，重点抓好以下几项工程。
1、结合施工工艺和使用上的特点，作好采取特殊的施工方法和特定的技术措施的准备。
2、核对本工程特殊材料要求以及品种、规格、数量，核对图纸说明有无矛盾，是否齐全，规定是否明确，主要尺寸、位置、标高有无错误。
3、检查图纸有无矛盾，并考虑好施工时的衔接方法并经过熟悉图纸明确需场外设备的工程项目，确定与各单项工程施工有关的准备工作项目。
4、作好图纸会审准备工作，在认真学习图纸，充分准备的基础上，施工单位项目技术负责人召集现场有关人员和技术员进行图纸预审。对图纸存在的问题以及工程的有关问题以书面形式提前送给有关单位，便于图纸正式会审。
5、组织有关人员认真学习规范、规程、标准、并尽早编制实施施工组织设计，然后作好分级技术交底工作。
6、现场对进场钢筋，砼搅拌站对水泥、砂、石等材料进行取样，杜绝假冒伪劣建筑进入现场。
二、施工现场准备
1、场地内杂物及土堆场进行必要的场地修整，作好施工道路及其它硬地坪。
2、场地平整的表面坡度应符合设计要求，排水沟坡度不小于1%，在施工现场四周砌筑施工围墙封闭，开设主入口供施工人员及施工车辆进出，以利于现场管理。
3、根据施工平面布置图修建好现场临时用房，并布 置好用水用电管线，修好现场排水沟，现场临时排水与室外总平面管网相结合，先施工部分永久管网以便于施工期间利用，有利于现场施工文明管理。

施工准备工作一览表

序号
项 目
内 容
完成时间
1
技术准备
施工图纸预审、会审
开工前
在调查研究的基础上、编制施工方案
开工前
砼搅拌站对所用砂石、水泥取样，试配
开工前
2
物资准备
材料准备、构配件和制品加工准备、施工机具准备
开工前
编制各种物资需要量计划，签定物资供应合同，确定物资运输方案和计划，组织物资按计划进场和保管。
开工前
3
劳动力组织准备
优选劳动力队伍
开工前半月
集结施工力量，组织劳动力进场
开工前
做好工人进场三级教育
开工前
4
现场准备
施工现场控制网测量，复核各控制网点
做好三通一平
临时设施搭设
组织施工机具进场
组织建筑材料进场
拟订有关试验，测试项目计划
开工前
5
施工场外协调
办理施工许可证、入区证明
材料加工和定货
签定分包和劳务合同
开工前

第二节 测量施工方案
鉴于本工程结构地形简单，施工中设专职测量技师协调技术负责人作好工程测量工作，作为工程施工重点之一。
一、人员组织及设备配置
1、人员组织：安排1名测绘专业技师，2名取证上岗测量工负责现场测量工作。
2、备配置：
如下表所示:
仪器名称
数 量
用 途
设备性能
TOPCON601全站仪
1台
数字化测图
内置程序
Zeiss水准仪
1台
高程控制及精密水准测量
精度：
经纬仪
1台
投测轴线
精度：1/ 00
S1水准仪
1台
标高测量与传递
测角精度：2
无线对讲机
4部
通讯联络
5公里
50m钢卷尺
2把
轴线测量
经过检定
台式计算机
1台
内业计算与资料

测量设备配置表

第三节 沼气池施工方案
一、池坑开挖一般要求：
放线挖坑是保证建池质量的第一关，必须按规定尺寸施工：①划出总体平面。②划出沼气池宽度中心线确定池的进料口、出料口位置。要在沼气池宽度中心线上确定为进料口中心点和位于日光温室内的出料口中心点，用白灰做好标记。
1 、池坑开挖
　　沼气池均采用地下埋式，沼气池土方工程采用大开挖的施工工艺。首先，应确定好正负零的高度。池坑深度按设计图确定，即沼气池的池顶与出料口保持在一个水平面上，进料口超高地面2厘米，如果挖得过深使沼气池低于地平面 ，影响配套使用，挖得过浅使沼气池突出地面。
　　为了便于安放建池模具或利用砖模浇筑池体，减少材料损耗，池坑要规圆上下垂直。对于土质良好的地区坑壁可挖直，取土时由中间向四周开挖，开挖至坑壁时留有一定余地，然后按定位桩找出中心点，并钉一固定的木桩，用一条绳的一端固定在中心点的木桩上，绳的另一端拴上一把小把锄，使锄刀到中心点的长度等于池的半径加上墙厚度6厘米划圆，刮掉阻碍通道的砂土，边挖边修整池坑，直到设计深度为止。池坑挖好后马上将池底修成锅底形状；由锅底中心至水压间底部挖一条U形浅槽,下返坡度5%。对于土质松散的地方，地面以下8 0厘米应放坡取土，坡度大小要看土质松散程度而定，以坑壁不坍塌为原则，同时挖好进、出料口坑。如有地下水出现，池底要挖集水坑，以便排水。
　　建池时遇到地下水，可采用“避、引、堵”的办法来解决。“避”就是避开地下水，尽量不 在 多雨季节施工，选择地下水位较低、地势较高的地方建池，水网地区可建圆球形池或提高池 身，建成半地下池。“引”就是引开地下水，施工前挖排水沟，尽量将水引走。池墙渗水， 可将竹管插入渗水处或在池壁上凿星(“Y”)形小沟，使水集中从沟内流至池底。对于池底 渗水，可采用十字沟或环形沟集水，并在池底中央挖一较深小井，使水流入井内汲走，待 工程告一段落无渗水排出时再填此井。“堵”就是堵住地下水，对池内个别小泉眼，可用砖 头、小石块塞紧。若大面积渗水，可采用水玻璃药液防渗剂掺入水泥进行粉刷，快速凝固， 堵塞有效。同时，在土质差、地下水位高处建池，池底下面还必须设置沙卵石垫层，其垫层 的施工可先铺砌卵石，再用水沉法使沙子挤满卵石空隙，起到确保建池质量的作用。如建 池场地确无地下水，池底以下可不加垫层及排水措施。
　　2、利用混凝土浇筑现场施工
　　四位一体生态型大棚模式中的沼气池，一般采用组合式建池。所谓组合式建池就是池底、池 墙、水压间下部采用混凝土整体现浇，池拱盖及水压间上部采用砖砌。在现浇拌制混凝土时 ，必须控制水灰比≤0.65，砂子中泥土含量≤3%，云母含量≤0.5%，碎石中最大粒径≤3厘米，泥土含量≤2%。混凝土浇筑工序必须连续进行，间断时间不得超过1小时，浇筑时必须 振捣密实，防止出现蜂窝麻面现象。施工顺序如下：
　　(1)砌筑出料口通道用红砖及砂灰砌筑，水泥:砂子＝1∶2.5。为了便于施工及出料，其通道口宽50厘米，高70厘米，顶部起拱，但上口距池上拱角不得小于35厘米，防止产气多时水面下返而跑气。
　　(2)池墙及水压间下部的浇筑 池墙及水压间下部的浇筑可采用钢模、木模及砖模，一般上 述模具为内模，而以池壁为外模。由于钢模造价高，很少采用，而木模和砖模用的较多。若 一个村里建多个沼气池，采用木模较方便，若只建一个，则采用砖模为宜。采用砖模的一般 砌法是：先把砖用水浸湿，防止拆模困难。每块砖横向砌筑，每层砖砖缝错开，不用带泥口或灰口，做到砌一层砖用混凝土浇筑一层，振捣密实后再砌第二层。混凝土配合重量比为水 泥∶砂子∶碎石＝1∶3∶3，池墙高1米，厚0.05米。
　　(3)池拱盖的施工当前，沼气池中的沼气池拱盖用砖砌，沼气池中的沼气池一般采用 直管进料，在砌筑池拱盖前要安装好进料管，一般利用直径200毫米、长600毫米左右的陶瓷 管，管内穿绳拴挂在地面的木桩上，进料管喇叭口朝上，上下垂直，紧贴池壁固定好。插入 池内深度拱角250～300毫米为宜。砌筑拱盖可用铁钩或挂绳法固定砖，先由进料管处开始砌 ，进料管周围要用水泥加固。砌筑拱盖的砖，要选择质量好的，先用水浸湿，保持外湿内干，用1∶2水泥砂灰砌筑，砂灰和易性要好，灰口饱满，砖与砖要顶紧，每砌筑一圈，要用小石片嵌牢，边砌筑边注意拱盖弧度，每砌筑3～5圈，拱盖外壁用1∶3水泥砂灰抹严抹实， 拱角处第1圈砖上层抹灰时，厚度要达到30～50毫米，用以代替圈梁。随砌随抹灰，随即由外向内均匀地回填土。回填土前，进料管上部也要砌几层砖，防止回填土由进料管进入池内，进料口宽以240毫米为宜，长度因户而异。注意第一次回填土约60%即可，防止塌方 ，其余土量 在次日池内密封前回填一部分，整体池完工10天后可全部回填完。池拱盖施工图如 图2.13所示。在砌筑池拱盖的同时，应把水压间的上部砌好。水压间上半部用1/4 砖立砌，1∶3水泥砂灰浇筑。
　　当砌筑池拱盖要封口时，在拱顶正中央安放直径为9～10毫米的铜导气管，插入深度以池内 密封层完工后露出10毫米左右为宜，拱顶中央用4条500～700毫米长铁筋摆放成＃字型，抹 灰要加厚加固，以防沼气池运行时压力过大涨坏气箱。在导气管周围，砌一个深200～300毫 米，边长180～200毫米的方型围护墙，在输气管引出方向预留出缺口。猪舍地面以下可砌暗 沟或放一个内径为20～50毫米铁管或塑料护管，以便引出输气管。导气管上面盖上活动盖板， 防止输气管被猪啃坏。活动盖板规格240毫米×240毫米，厚度为50～60毫米，可用2块红砖代替。
　　(4)池底施工 池底先铺一层碎石，用1∶4的水泥砂浆将碎石缝隙灌满，然后再用水泥、砂 子、碎石以1∶3∶3的混凝土浇筑池底，厚度要达到8～12厘米。
　　(5)沼气池池体内部密封 由砖和混凝土组合建造的沼气池只靠结构层还不能满足防渗漏要 求 ，必须对池体进行密封处理才能不漏气、不漏水。沼气池密封层采用7层做法和3层做法两种 ，贮气室及池内进料管部分采用7层做法；池底、池墙、水压间、出料口通道等采用3层做法。其7层做法第1层用450＃水泥砂灰刷浆，灰∶水＝0.3∶1；第2层抹水泥∶砂子＝1∶ 2.5的水泥砂灰，厚度为0.8～1厘米；第3层抹0.1厘米厚素灰；第4层抹水泥∶砂子＝1∶2的水泥砂灰，厚度为0.4厘米；第5层抹0.1厘米厚的素灰；第6层用1∶1的细砂灰抹0.3 ～0.4厘米；第7层刷素灰浆3遍。而3层做法是第1层与7层做法中的第2层一起做；第2层与7层做法中的第6层一起做；第3层与7层做法中的第7层一起做。
　　(6)养护 用混凝土浇筑的每个部位，都要进行养护，要求在平均气温大于5℃条件下自然 养护，外露混凝土应加盖草帘浇水养护，养护时间为7～10天。春、秋要注意早晚防冻。为达到养护目的，在沼气池密封处理以后要把出料口、进料口、池顶口用薄膜盖严。自然养护 期达到后经检查试压就能够投料使用。建池完工24小时后如果下雨应及时向池内加水，加水量应是池内装料容积的一半，以防地下水位上涨鼓坏池体。
　　(7)检查验收 新建沼气池和大换料后保养维护的旧池，必须经过检查验收合格，方可投料 使用。其检验方法分为两种：
　　①直接检查法 必须全池强度养护达到70%以上才能进行，用手指或小木棒叩击无翘壳空响 。全池内壁无渗水痕迹，无裂缝、砂眼、孔隙等肉眼可见的缺陷；池外输气管线、开关 等配套设施安装齐全牢固。
②试压检查法 在直接检查完好的基础上，推荐采用气压检验为主，水压法检验为辅，亦可 混合使用。一般作法是装水至进、出料管上端20厘米高度，观测12小时，水位降低无明显变 化，视为不漏水；再用打气筒(机)充气(或灌水增压)，使压力表示到设计压力的50%，观察2 4小时，若压力不降低，继续打气至设计压力，再观测24小时，压力降低值在设计压力的3% 以内，视为不漏气。亦可采用空池封闭进出料口、直接充气试压的方法，要求同上。试压 中最好将输气管路全部接通，分别检查有否渗漏现象。检查中如有漏水、漏气者，须查明部 位、原因。经修补使强度达到要求后，再经复验合格，方可投料使用。但使用前，必须将多 余的水抽去。未经复验合格者，不得勉强使用。
二、发酵灌的安装
2.1.0基础验收
2.1．1 监理与业主代表一起对基础进行检查验收，基础合格后方可安装。
2.1.2 支承罐壁环梁标高及水平度应满足图纸和规范要求。
2.1.3 基础沥青砂层表面应平整密实，无突出的隆起，凹陷及贯穿裂纹， 坡度符合图纸要求。
2.1.4 基础沥青砂检查，以基础中心为圆心画1/5D,2/5D,3/5D,4/5D(D为油罐直径)直径的圆，分别在4个圆周测点，测点数分别为(8,16,24,32)同一圆周上标高允许偏差符合图纸和规范要求。
2.1.5 基础放线在基础上打出中心线，并划出边缘板外缘圆周线(包括焊接收缩量)。用弧形样板划线，然后按排板方位图划出边缘板对接缝位置线，并再此处环墙铲出深5ｍｍ的凹槽，以便于垫板放置。
2.2预制和施工方法
2.2.1根据各部件安装先后顺序安排预制，发酵灌各主要部件原则上按设计 提供的排版图进行排版、预制。
2.2.2钢板切割和焊缝坡口加工，宜采用半自动火焰切割加工，罐顶板和罐底边缘板的圆弧边缘可采用手工火焰切割加工。
2.2.3钢板边缘加工面应平滑，不得有夹渣、分层、裂纹及熔渣等缺陷。
2.2.4所有预制构件在保管运输及现场堆放时，应采取有效措施防止变形、损坏和锈蚀。
2.2.5组装前应将构件的坡口和焊接部位的泥沙、铁锈、水、及油污清理干净。
2.2.6在制造、运输和施工过程中,产生的各种表面缺陷应修补，并打磨平。
2.3 罐底板预制安装
2.3.1罐底排板直径，应按设计直径放大0.1%~0.3%。
2.3. 2边缘板的预制尺寸及偏差符合图纸要求。
2.3.3预留两块边缘板作为调节板，根据现场实际尺寸下料，两块板对称布置。
2.3.4中幅板下料尺寸要考虑焊接收缩和罐底坡度，应在理论尺寸的基础上
适当加大。
2.3.5罐底板铺设前，应除锈后，在其下表面刷防腐涂料，每块板边缘留50ｍｍ不刷。
2.3.6铺设边缘板，分两边对称铺设，注意对接缝点焊上垫板，两块活动板到最后按实际尺寸下料。
2.3.7中幅板的铺设，从中心开始向两边进行，应先铺长条形板，再铺边
