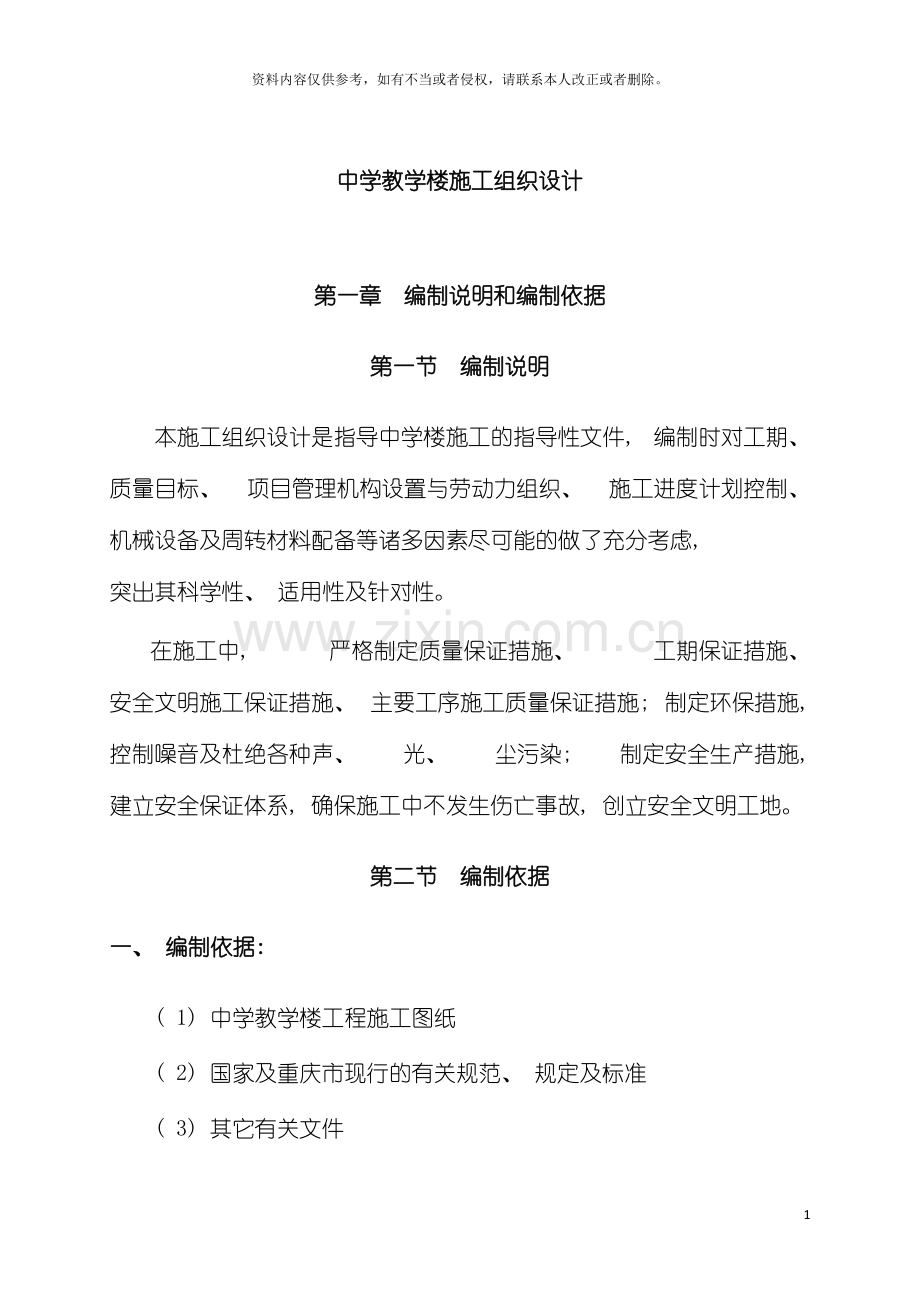

中学楼施工组织设计182资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。中学教学楼施工组织设计第一章 编制说明和编制依据第一节 编制说明本施工组织设计是指导中学楼施工的指导性文件, 编制时对工期、 质量目标、 项目管理机构设置与劳动力组织、 施工进度计划控制、 机械设备及周转材料配备等诸多因素尽可能的做了充分考虑, 突出其科学性、 适用性及针对性。在施工中, 严格制定质量保证措施、 工期保证措施、 安全文明施工保证措施、 主要工序施工质量保证措施; 制定环保措施, 控制噪音及杜绝各种声、 光、 尘污染; 制定安全生产措施, 建立安全保证体系, 确保施工中不发生伤亡事故, 创立安全文明工地。第二节 编制依据一、 编制依据: ( 1) 中学教学楼工程施工图纸( 2) 国家及重庆市现行的有关规范、 规定及标准( 3) 其它有关文件二、 适用施工规范: ( 1) 工程测量规范GB50026-93; ( 2) 砼结构工程施工质量验收规范GB50204- ; ( 3) 建筑地基基础工程质量验收规范GB50202- ; ( 4) 砌体工程施工质量验收规范GB50203- ; ( 5) 建筑装饰装修工程施工质量验收规范GB50210- ; ( 6) 屋面工程质量验收规范GB50207- ; ( 7) 建筑机构使用安全技术规程JCJ33- ; ( 8) 建筑工程施工质量验收统一标准GB50300- ; ( 9) 建筑电气工程施工质量验收规范GB50303- ; ( 10) 建筑给水排水及采暖工程施工质量验收规范GB50242- ; ( 11) 建筑地面工程施工质量验收规范GB50209- ; ( 12) 建筑防腐蚀工程施工及验收规范GB50212-91; ( 13) 钢筋焊接及验收规程JGJ18- ; ( 14) 施工现场临时用电安全技术规范JGJ46- 第二章 工程概况中学教学楼工程位于重庆市新建小区内, 紧邻主要街道, 交通运输方便。中学教学楼占地面积约750m2, 建筑层数四层, 建筑总高为18.00m, 建筑结构类型为钢筋混凝土框架结构, 建筑抗震设防烈度为八度, 建筑耐火等级为二级, 建筑设计使用年限为50年, 墙体为190厚空心砖, 楼地面为水磨石楼地面, 屋面及卫生间防水采用卷材防水, 窗为铝合金窗, 外墙面为红色墙面砖贴面( 标高7.2m以下) , 浅黄色外墙涂料( 标高7.2m以上) 。本工程钢筋采用HPB235钢筋及HRB335钢筋, 基础垫层砼为C10, 基础及地梁砼为C25, 框架柱砼工C35, 梁板砼为C30, 其余砼为C20。第一节 工期、 质量要求一、 本工程为多层建筑, 计划总工期为125天, 根据施工经验及现有机械设备、 人力、 物力、 工程实际情况, 承诺将保证按时竣工。二、 质量承诺达到一次性验收合格标准。第二节 施工现场条件本工程场地平整、 测量定位、 高程控制网等已完成, 施工用水、 用电、 用气已接到施工地块, 具备施工条件。第三章 施工准备工作第一节 技术准备工作本工程在进场施工前将做好如下技术准备工作: 一、 会同有关单位复核有关红线点、 轴线控制网。完成现场临时用电线路架设、 临时用水管线铺设工作。全面布置好所有临时设施的建设工作。二、 熟悉和会审施工图纸: 组织工程技术人员认真学习施工图纸, 详细了解了施工图纸的设计意图, 并全面熟悉和掌握施工图纸的全部内容。三、 编制施工组织设计: 分析本工程的特点和难点, 编制切实可行的分项施工方案, 阐明施工工艺和主要项目的施工方法, 强调劳动力组织和工程进度、 质量和安全的保证措施。四、 技术交底: 在工程开工前, 技术负责人组织参加施工的技术人员分别对各施工班组进行技术交底, 并结合具体操作部位、 关键部位和施工难点的质量要求, 操作要点及注意事项进行交底。班组长和质检员接受交底后, 组织工人进行重复学习, 并认真贯彻执行。五、 编制施工图预算: ( 1) 熟悉掌握施工图纸和有关技术业务资料, 包括施工图纸、 设计说明书、 标准详图、 施工定额、 施工组织设计等。( 2) 完成施工图预算工程量的计算工作。( 3) 完成劳动力、 材料、 机械台班等安排计划。( 4) 完成材料、 人工、 机械的成本费用测算工作。第二节 施工机具准备施工机具设备: 施工中投入的较大施工机械包括2台井吊、 1台砼输送泵、 2台砂浆搅拌机等。施工中所需要的各种中小型机具设备均齐备完好, 无需订购。将于开工前进场完毕。主要施工机具准备详见附件: 施工机具设备表。第三节 现场准备施工管理人员进场后, 做好如下准备: 即与有关单位取得联系, 搞好现场交接, 完成建造施工维护、 出入口, 铺设现场施工道路, 作好地面排水沟, 搭设平面布置图中的临建设施, 布置张贴标语牌、 标志牌。第四节 施工用水及施工用电一、 施工用水: 本工程现场用水主要有施工用水、 生活用水, 施工用水主要用于钢筋砼主体工程施工。砼工程按每施工台班8小时计, 浇约80m3砼计算, 每立方米砼养护用300L水, 共计24000L/台班。生活用水: 施工人数平均每天100人, 每人每天用水25L, 共计2500L/台班。现场总用水量: 不均衡系数K全部取1.5, 1.5(24000+2500)/(83600)=1.38L/S10L/s供水管径计算: 故选用100mm的镀锌钢管做供水主干管, 施工总平面布置图。二、 施工用电施工用电如下:P1=100kw; P2=室内照明和室外照明, 按动力电10%考虑, 取P3=50kw。cos=0.75 K1=0.6 K2=0.9供电设备总需用量: P=137.5kVA。现场用电将从业主配电房接出, 主线为BV70mm2铜芯线的三相五线制。第四章 施工组织机构第一节 项目管理机构本工程项目部组织机构如下: 项目经理技术负责人施工长专职安全员专职质检员材料采购员材料保管员钢筋工施工员模板施工员砼工施工员水电施工员第二节 项目部主要管理人员项目部管理机构配备情况: 项目经理1名, 项目技术负责人1名, 施工工长1名, 施工员4名, 技术员2名, 资料员1名, 预算员1名, 材料员2名, 机修工6人。第五章 施工现场平面布置与管理第一节 现场平面布置一、 临时施工用水及消防平面布置: 1、 临时施工用水方案: 本工程临时用水系统采用市政管网直接供水, 供水立管管径DN80, 砼输送泵处设DN25供水管。2、 临时消防管线平面布置: 临时用水由市政网提供的给水点引出, 采用DN100镀锌钢管半环状布置, 现场设一个地上式消火栓, 供水立管每层设DN50临时消防栓, 并配置25m长水龙带及水枪, 两边悬挂临时消防箱( 自制) , 箱体喷刷醒目标志; 消防箱及火警119字样。3、 灭火器布置: 现场进口通道显眼处设一组灭火器, 数量不少于2个, 并摆放消防砂箱、 水桶、 火钩及铁锹等工具。材料场、 木工棚及模板堆放加工场分别设1个灭火器。配电室设1211灭火器1个。4、 现场临时排水布置: 生活污水经过化粪池进行处理后, 加建一条排污管连接排污管网排放, 拟建化粪池尺寸为400025002500。现场工程施工污水及雨水排放采用排水明沟加盖板形式, 明沟为砖砌, 内1:2水泥砂浆抹面, 明沟截面尺寸为500400mm, 盖板采用钢筋焊接网片。污水、 雨水进入市政管网前必须经过沉淀池沉淀, 方可排入, 沉淀池用砖砌尺寸为 12001800mm, 排水沟坡度设置为0.8%。二、 临时施工用电平面布置: 本工程电源由业主总配电房引出, 从总配电房引出3条干线分别供施工主要设备用电、 现场生活办公用电、 楼层施工。三、 主要临设布置: 1、 办公室、 职工宿舍、 食堂、 材料仓库、 工具房、 配电房等临设: 办公室、 职工宿舍、 食堂、 材料仓库( 主要存放零星用料) 、 工具房( 主要为存放施工机具与施工人员方便使用) 布置在建筑物的西北侧, 办公室处一楼设一警卫值班室。均用红砖砌筑, 上覆压型钢板。2、 加工作业棚: 在施工场地范围内设配电房、 钢筋加工场、 模板加工场、 水泥仓库。现场主要设四个加工作业棚, 钢筋加工作业棚、 模板加工作业棚、 给排水工作棚、 电气工作棚。作业棚用架管搭设, 高5m, 上覆铁皮瓦, 用架管搭设作业棚, 棚高5m, 上覆铁皮瓦。第二节 施工现场总平面布置图见附图( 施工现场总平面布置图) 第六章 施工总安排计划第一节 总工期本工程计划工期为125天, 从 5月6日开工, 预计 9月8日竣工。 具体工期分阶段如下: ( 1) 5月10日前, 完成现场布置( 临建、 场地硬化、 临时道路、 场地排水沟等) ; ( 2) 5月12日前, 完成土方开挖; ( 3) 5月29日前, 完成基础工程施工; ( 4) 8月17日前, 完成主体工程, 所有预埋、 安装同步进行; ( 7) 9月8日前, 室内外装修, 室外工程, 竣工验收工作。总工期125天。注: 工期安排详见附件: 施工进度横道图。第二节 劳动力安排计划为保证工期的顺利实施, 劳动力需用量见附表, 高峰期达到170人。参与本工程的人员是我公司多年直属基本队伍, 技术熟练、 遵守纪律、 能吃苦耐劳。每个工种派一个专业工长。本工程不会因为人员调配不当而影响工程质量, 竣工时间。劳动力安排计划详见附件: 劳动力安排计划表。第三节 主要材料需求计划为保证工程的顺利实施, 投入的物资数量较大, 根据工程进度分批进场, 满足工程进度要求。第七章 砼工程施工方案第一节 施工测量为确保整个工程高速、 高质量地施工, 精心制定以下施测、 仪器设备等方面的方案。一、 施工测量的基本原则: 1、 整体控制局部。2、 高精度控制低精度。3、 长方向、 长边控制短方向、 短边。二、 测量方法的选择: 根据建筑物造型、 地理环境等因素, 在基础施工阶段采用外控法, 在0.000以上主体施工阶段采用内控法来控制整个建筑物的垂直度。工艺流程如下: 施工准备选取控制点建立轴线控制网仪器安平垂直轴线的引伸各层楼面放线分段投测校核。三、 仪器及测量人员的配备: 1、 测量仪器的选用: 对精度进行估算并结合工程的特点, 选择下列仪器以保证建筑物的垂直度。序号主要仪器名称及型号精 度数 量1全站仪( 索佳 SET2110) 测角精度测距精度12”( 2+2ppmD) mm2激光经纬仪( 苏光、 J2JDA) 2”13水准仪( DSZ2) S21其它工具: 钢尺( 50m、 防水、 防锈) 、 塔尺、 卷尺、 线坠、 墨线盒等。2、 测量人员的配备: 组建以1名测量工程师和2名测量工组成的测量小组, 对整个工程进行全过程的跟踪测量。垂直轴线控制网的建立阶段3人, 其中仪器操作1人, 楼面投点1人, 现场记录、 内业整理1人, 楼面的平面轴线放线阶段23人。四、 桩位的复核: 根据总平面图和甲方提供的施工现场的基准控制点, 用全站仪进行两测回的测角、 测距, 联测的数据精度满足测量规范的要求后, 即将其作为本工程布设平面控制网的基准点和起算数据。进场后, 将利用SET2110全站仪的测量模式对其桩位进行逐一复核(如图1所示)。其具体步骤如下: 1、 在施工测量坐标系中, 计算出各桩位点的坐标。2、 选取两控制网点N1、 N2, 其坐标已知。把N2点作为测站点, N1点作为后视点。把全站仪架在N2点上, 把两台棱镜分别架在后视点N1和位于场地中心的支点Z1( 4-H轴与3-8轴的交点附近) 上。3、 对全站仪进行对中和整平, 设置好仪器参数。4、 进入坐标测量模式, 输入测站点坐标、 仪器高、 目标高。5、 进入方位角设置状态, 输入后视点坐标。精确照准后视点棱镜中心, 仪器根据测站点和后视点的坐标, 将自动完成后视方向方位角的设置。6、 精确照准支点Z1处的棱镜。测量完成后, 可显示出支点Z1的坐标以及至支点Z1的距离、 垂直角和水平角等。7、 把Z1点作为测站点, N2点作为后视点, 任一桩位点作为目标点, 全站仪就可自动计算出其坐标。五、 建筑平面控制网的建立: 1、 基础施工阶段: 外控制点为CP1、 CP2、 CP3CP9、 CP10点。把全站仪架设在场地的一控制点上, 参照场地的另一基准点, 这两点可根据甲方提供的城市测量控制网中的基准坐标计算得出坐标值。经过这两点, 在场地内可引测出任意通视的主轴线上的两点。2、 主楼施工阶段: 楼层平面内控制网的建立: 选4条轴线为楼层内控制轴线。经过控制轴线形成一个矩形内控制, 控制轴线根据几何关系很容易进行闭合校核。六、 建筑平面控制网的竖向传递: 为保证建筑物的测量精度, 对0.000以上结构的控制轴线的竖向传递采用激光经纬仪铅直投点法引测。在首层楼面上放样出10个内控点( LP1、 LP2、 LP3LP9、 LP10点) , 内控制点布置在投影面积内, 考虑到控制轴线一般与梁、 墙等构件的中心重合, 不便在楼板上预留测设洞口, 因此将控制轴线向楼板中平移2M, 引测到施工作业层后再返回。控制点刻划在首层楼面预留的20块100mm100mm10mm钢板上, 钢板下焊4根长70mm的6的钢筋。首层以上各层楼面浇筑砼时, 在对应于下层控制点的位置处均预留300mm300mm的激光传递孔, 并在留孔四周设高50mm的阻水圈。经过激光测放孔, 就可把内控点( LP1、 LP2、 LP3LP9、 LP10点) 投测到各层楼面上。激光经纬仪铅直投点法(如图2所示)的操作步骤简述如下: 1、 将仪器架设于控制点上方, 对中调平。2、 安置垂准线, 使望远镜处于垂直状态( 调垂直控制螺丝) , 指向天空。3、 接通电源, 发射激光束, 然后调整焦距, 将仪器的照准部进行水平向的360回转, 使光斑直径调到最小。4、 用光靶接收激光束, 将光束对准靶的焦点, 移动光靶使某一同心圆与光斑的移动轨迹重合, 得第1个竖向投递光斑点, 做上标记。基准层测量员转动900, 再精确对中、 精平, 用同样的方法得出第2个红色光斑, 接着转动1800、 2700, 得第3、 4个红色光斑。4个红色光斑取对角线交点即施工层轴线控制点。5、 按照光靶上的十字线在砼楼板上作出标记。每个内控制点都投点完成并经校核无误后, 即能够各投点为基准, 弹出闭合的控制轴线, 据此进行楼面的放线。6、 对传递点之间进行长度、 角度和每个传递点的精度校核, 规定每个传递点每隔一层检查一次垂直度, 偏差值不大于2mm。控制点引测完毕, 用SET2110全站仪进行检查, 即在同一测站上架设全站仪测量其天顶角来检查。经校核满足精度要求后, 把各相关的投影点相连即基准线, 然后将这些基准线平移至楼面各轴线。以控制点建立的控制轴线为依据, 按设计尺寸放样出各边柱轴线, 再以此为依据, 分别放样至外边梁柱、 剪力墙及楼面上, 这样既可相互独立、 又相互联系地进行施工放样。七、 建筑物的定位放线: 充分利用SET2110全站仪测量的无接触、 实时、 高精度等优越性能, 对其进行准确定位, 以保证工程的质量。特别是在地下室施工阶段, 利用全站仪可简便测量工作, SET2110全站仪放样模式的具体操作步骤类似于如前所述的测量模式。在主体施工的测量放样中, 遵循二次放样、 三线到位、 内外结合、 主次分明、 步步校核的原则。1、 模板上的放样: 主要为水、 电预埋、 墙柱筋的调整、 验收提供依据, 给出控制轴线即可。由于模板上不便安置仪器, 可用线坠将下一层内控制轴线经过模板上的预留洞引测到模板上, 再采用距离交会法将所需点位测出。2、 施工层放样: 各控制轴线传递到施工层后, 直接采用经纬仪偏角法测设出各轴线的点位。由于施工层上, 当遇有墙的插筋隔挡时, 拉尺量距误差较大, 可利用SET2110全站仪来测定相邻的轴线距离进行复核。无误后, 即可放出墙柱等细部三线。八、 建筑的标高控制: 1、 高程控制网的建立: 首先对施工现场内的甲方提供的标高基准点与城市水准点按国家二等水准测量规范要求进行联测, 所测数据满足测量规范的要求后, 在现场基坑四个角的附近布置四个高程起始点BM1、 BM2、 BM3、 BM4与已知标高基准点构成闭合水准路线, 形成高程控制网, 其实测过程按四等水准观测来进行。2、 高程控制网的传递: 根据现场内的标高基准点在首层靠近四角的柱上引测4个同一高程的标高点, 用红漆做好标记, 作为高程向上传递的标高基准点。引测四个点, 每一层都用水准仪进行校核, 要求四个导入点标高互差值应小于3mm, 符合要求后取平均值作为该层标高的基准。标高的传递使用标准钢卷尺经过框架柱向上传递。每层都至少要有4个以上的点引测, 以便相互校核和满足楼层施工的需要, 引测的步骤是: 1) 先用水准仪( S2级) 根据甲方提供的基准水准点引测出0.000线, 定桩( 点) ; 校核无误后再向引测处准确测出相同的起始标高线。2) 用钢尺沿铅直方向向上测量, 测出每层500水平标高线, 各层的标高线均由多处的起始标高线向上直接量取。3) 将水准仪安置到施工层, 校测由下面传递上来的水平线, 误差应在3mm以内。在各层找平时, 应后视两条水平线作校核。标高施测时注意: 前后视距离必须等长或近似等长; 钢尺使用前必须经过计量部门检测; 中午高温时不宜操平, 仪器严禁在高温、 暴晒情况下工作。九、 控制轴线和高程的分段校核: 为防止测量累积误差, 提高观测精度, 采取分段校核。对控制轴线、 高程进行全面、 仔细地校核。做法是: 当第一段施工完毕后, 将此段首层控制点和水准基准点精确地投至上一段的起始楼层, 并进行控制网的检测和校正, 确认控制点准确无误后, 如以前的控制点误差超出允许范围, 要重新埋点。1、 控制轴线的校核: 每个投测复核段施工完毕后, 用1mm钢丝、 15kg铅锤人工投点进行对比校核。2、 高程校核: 利用全站仪进行校核, 竖向测距使用全站仪加弯管, 可测得较长段垂距, 控制钢尺逐段丈量的累积偏差, 检查已设在筒壁上的标高,在楼面测量孔上架设SET2110全站仪, 利用壁上的已知点高程, 测出仪器视高, 然后测量至接受点棱镜的垂距。并用水准仪引标高于筒壁上设置标高标志。第二节 沉降观测沉降观测是反映建筑物沉降的重要手段。沉降观测点要根据设计要求布置, 沉降观测点应当牢固, 能长期保存; 观测点上必须有明显的突出之处, 可布置在基础、 柱子及墙体转角处, 与柱身、 墙身保持一定距离。每次观测前必须对基准点进行复核, 然后设站于建筑物一侧, 后视基准点, 前视沉降观测点, 得出观测数据, 做好记。将得出的数据经过计算, 得出本次沉降量。工程竣工前将沉降值绘制成沉降观测曲线。沉降观测要求: 1、 观测点设置完成后观测一次, 作为原始数据; 2、 主体结构施工期间每完成一层观测一次; 3、 装修期间每月观测一次; 4、 竣工前观测一次; 5、 做好沉降观测点布置图及观测记录, 工程竣工前将沉降观测值绘成沉降观测曲线; 6、 首次观测时, 必须经过两个测回, 以确保首次观测精度; 7、 竣工交验前可根据业主及设计要求, 设立永久性观测点。第三节 现浇砼工程主要施工技术方案第一部分: 施工准备一、 钢筋砼工程: 现浇砼结构工程的施工, 有分为模板工程、 钢筋工程和砼浇注工程等3个分部工程。模板与钢筋的施工程序因结构而异: 柱子和墙体结构一般先绑钢筋、 后支模板; 而梁板结构则一般先支模板、 后绑钢筋。在模板钢筋或钢筋模板工序之后, 进行砼浇筑。( 1) 砼: 选用商品砼且由甲方供应。( 2) 钢筋工程: 所有规格的钢筋均由甲方供应, 提供出厂合格证, 并由试验室做力学性能复试。铁丝: 采用镀锌铁丝。垫块: 用水泥砂浆制成, 50mm见方, 厚度同保护层。( 3) 模板工程: 本工程拟采用大拼装组合型木结构清水模板, 钢结构支撑系统。墙、 柱、 梁的模板系统: 采用18厚防水胶合板; 50mm100mm东北红松或白松方木作为围檩、 托枋; 支撑系统采用483.5钢管+型钢( 角钢与槽钢) +可调节顶撑。小机具: 钢筋钩子、 橇棍、 扳子、 绑扎架、 钢丝刷子、 手推车。( 4) 机具: 井吊等。二、 技术准备: 根据工程设计施工图一些具体技术要求, 先做一些现场试验, 再具体确定施工细节, 经过样板块的施工, 调整施工工艺。包括砼配合比设计、 模板形式、 模板拼缝与支撑体系选择、 砼振捣式试验和砼养护与修补方法确定。第二部分: 模板施工工艺一、 梁、 板支模 配模和支架设计基地处理、 抄平、 设置垫板( 木) 配制梁底模和侧模搭设梁板支撑架铺设梁底托梁( 木) 和底模绑扎梁筋支梁侧模铺设板底格栅格板模绑扎板筋浇筑监护配模和支撑设计基脚抄平支设一侧模板预埋支脚绑扎柱、 墙钢筋支( 另侧) 模、 设支撑浇筑监控二、 柱、 墙支模 第三部分: 砼清水模板模板工程由各类砼工程模板及其支架、 装拆和升降设备以及施工程序和做法等形成的模板工艺, 具有各显特色的个性特点, 而且也具有共性的、 能够互相借用、 移植的特点。无论是模板和支架的构造, 或者体系( 装置) 中的设备和控制系统, 都能够在各工艺之间实现”取她之长、 补已之短”, 以不断实现工艺技术的发展要求。( 1) 柱、 墙、 梁、 板的模板采用大拼装组合型, 面板一律采用新购18厚防水胶合板, 进场模板在使用前将筛选一遍, 对少量尺寸有异者进行找方修整, 边角修整后刷封口以保证耐久。配模用加劲方木采用东北松木或去杉成材, 加工后截面50mm70mm。柱模加工采用截面50mm100mm方木, 以免由于厚薄不一而影响砼成品质量。脱模剂采用30号纯机油( 40%) 和0号柴油( 60%) 混合使用, 其粘结力小, 脱模容易, 砼表面观感好。模板拼装、 补缝处理是砼模板成功的关键工序, 应严格控制。铺梁底板前, 在搁梁横杆上定点、 拉通线, 铺梁底板, 然后上夹墙板站管锁紧, 插入梁墙板上口带线调直校正, 检查相邻梁墙板之间的距离, 若超出规范允许偏差应及时调整, 以免影响铺板尺寸。梁底板分成几城拼装时, 接头处不用横方木, 在两板连接处插入两根同厚方木, 以免接头受力后出现不平。铺平板时板块相接处下铺截面50mm100mm方木, 以便模板拼严钉紧, 平板周边与墙板方木钉实, 保证缝口严密。对需裁切的板应弹线后切割, 部分拼缝不严的缝隙可用50mm宽的厚度持胶带纸粘贴。柱模制作时, 高度比图示尺寸短20mm, 一次装至梁底。不免的尺寸用木条与柱顶钉齐, 保证间隙严密, 这样可避免由于楼层在规范允许的高差和支撑操作误差积累的影响使柱模插入梁内, 浇注后因难以拆模而撬凿影响外观质量。在柱模距梁下100mm处, 增加一根对拉螺栓, 用以固定柱模竖向龙骨, 保证节点刚度, 以避免梁下50mm处留施工缝后新老砼接头处出现不平现象。在梁板砼浇注前, 用薄木楔将柱顶箍周圈边框打紧。( 2) 柱、 梁模板除按传统方法安装外, 特别注意事项如下: 1) 先校正柱子预留塔接筋, 使其垂直不扭向, 防止柱身扭向。按照放线位置, 在柱四边的预留插筋上离地58cm处焊上顶杆, 从四边顶柱模板以防位移。2) 柱根部进行清理, 按照外皮线粘贴海绵条, 防止柱横下口漏浆产生烂根, 注意不要吃线。3) 将柱模、 梁模吊装就位, 并螺栓拼好后, 所有接缝处均夹海绵条, 安装穿柱、 穿梁螺栓, 保证模板强度、 刚度、 防止涨模和漏浆。4) 柱模四面支撑和梁底支撑必须牢固稳定。( 3) 剪力墙、 模板工艺地下室砼防水墙体大模板操作工艺与剪力墙结构大模板操作工艺基本相同, 模板是砼施工的关键, 模板支设必须牢固、 严密, 决不允许在浇筑砼时发生涨模和漏浆现象。搭设供安装外墙模板操作和支撑模板的脚手平台, 应具有足够的强度、 刚度和稳定性。支模前穿带有止水环的穿墙螺栓, 同时检查止水环螺接质量和焊接位置、 顶撑模板用顶杆应采取防水措施。支撑后穿墙螺栓的端头处理应符合施工方案的要求。现浇剪力墙结构大模板在以往施工中经常出现砼浇筑后阴阳角不方正、 不垂直、 吃模、 涨模、 表面平整度差, 模板周转几次后易出现变形等现象, 影响了砼的观感质量。其原因主要是模板的强度、 刚度不足, 稳定性差, 角模的支撑方法改进等。穿墙螺栓的竖向间距根据层高和模板的整体刚度, 施工方案已根据规范计算确定。内模高度比层高减去板厚的净空高23cm。外模与内模相比, 下部下伸5cm夹海绵条和橡胶条, 上部高出分格带宽度12cm, 焊6mm厚钢板, 在砼浇筑时形成凹槽, 在上层砼浇筑时夹海抽条和橡胶条防止漏浆和错台。阴阳角腊采用90整体直角, 采用6mm厚钢板制成, 加劲肋采用80mm6mm钢板, 间距30mm焊接组成, 阳角模四周加角钢边缘打孔, 与平模搭接加螺栓边接。电梯间模板采用整体式筒子模板, 由4个合页式角膜和4个平模铰接组成, 筒子模内侧上下各设4个活动丝杠, 为整体吊装就位时较正固定模板使用。门窗洞口模板改为角钢活角连接的组合模板, 保证模板的装拆灵活, 保证洞口砼阴角方正和阳角完整。在下层顶板砼浇筑时, 插入200mm的短钢筋头, 支模前焊接等于墙体厚度的钢筋顶杠( 两端涂刷防锈漆) , 以防模板水平位移。为防止漏浆, 在门窗洞口模板与大模板接触面、 大模板下口与地面接触用401胶( 稀释后) 粘贴5cm宽的海绵条; 在砼外墙外侧凹槽内用401胶粘贴橡胶条及海绵条。使楼层砼接搓处不出现错台和漏浆。为防止阴角膜与墙体接触的缝隙漏浆, 在阴角膜上用401胶粘贴5cm宽的海绵条, 应注意不要超过角钢角。( 4) 模板质量标准主要项目1) 械板与其支撑系统有足够的承载能力、 刚度和稳定性。2) 在涂刷模板隔离剂时, 不得沾污钢筋和砼接搓处。3) 拆模时砼强度必须满足施工方案规定要求, 当梁或板跨度大于8m时, 砼强度应达到设计强度100%, 此时砼强度以施工现场同等条件养护的试块为准。一般项目1) 模板的接缝不应漏浆。2) 模板与砼的接触面应清理干净并涂刷隔离剂, 但不得采用影响结构性能或妨碍砼工程设计效果要求。3) 浇筑砼前, 模板内的杂物应清理干净。4) 梁、 板起拱高度为跨度的3/1000。5) 固定在模板上的预埋件、 预留孔和预留洞均不得遗漏, 且应安装牢固, 其偏差应符合表1要求。6) 现浇结构模板安装的偏差应符合表2的规定。( 5) 成品保护1) 吊装模板时轻起轻放, 不得碰撞, 防止模板变形和损坏。2) 拆模时不得用大锤硬砸或撬棍硬撬, 以免损伤砼表面和楞角。应用木楔嵌入敲打脱模。3) 钢模在使用过程中应加强管理, 分规格堆放。( 6) 注意事项 1) 柱支柱前应做小方盘模板, 保证底部部位位置准确。根据柱子截面尺寸及高度, 2) 梁、 板模板应在施工方案中确定龙骨、 支柱的尺寸及间距, 使模板支撑系统有足够的强度及刚度, 防止浇砼时模板变形。梁、 板模板应按施工方案规定的要求起拱, 防止挠度过大。梁模板上口应有拉杆锁紧, 防止上口变形。预埋件、 预留孔洞允许偏差项 目允许偏差( mm) 预埋钢板中心线位置3预埋管、 预留孔中心线位置插 筋中心线位置5外露长度+10.0预埋螺栓中心线位置2外露长度+10.0预 留 洞中心线位置10尺 寸+10.0注: 检查中心线位置时, 应沿纵、 横两个方向量测, 并取其中的较大值。现浇结构模板安装允许偏差项 目允许偏差(mm)检验方法轴红位置5钢尺检查底模上表面标高水准仪或拉线、 钢尺检查截面内部尺寸柱、 梁、 墙+4 5钢尺检查层高垂直度不大于5m6经纬仪或吊线、 钢尺检查小于5m8经纬仪或吊线、 钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺检查注: 检查轴线位置时, 应沿纵、 横两个方向量测, 并取其中较大值。( 3) 墙模板容易产生的问题是: 墙体砼厚薄不一致, 截面尺寸不准确, 并接不严, 缝子过大造成跑浆。模板应根据墙体模板设计和施工方案中要求确认纵横龙骨的尺寸及间距, 墙体的支撑方法, 角膜的形式。模板上口应设拉结, 防止上口尺寸偏大。第四部份: 砼工程全部采用预拌泵送商品砼, 石子粒径525mm, 连续级配, 掺和高效减水剂粉和煤灰, 采用统一品牌的强度42.5普通水泥, 派工地代表驻厂控制砼配合比, 现场加强坍落度的测试工作, 以确保砼有良好的和易性和可泵性, 色泽均匀一致。砼浇捣及振捣, 每个施工段砼要求一次性连续浇捣完成, 砼采用集中搅拌泵车输送。为防泵车安全故障而停工, 要有备用泵。落实操作人员岗位职责、 作业班制、 交接时间和交接制度, 还需做好气象情况收集工作, 避免雨天施工, 并准备好防雨遮盖材料及工具。浇筑前先在柱和墙底部注入同配合比的水泥砂浆5cm厚, 随即泵入砼, 用串筒送入住内, 下料厚度不超过40cm, 确保振捣密实, 并将气泡引出, 振动器必须插入下层50mm, 以防止出现明显的分层界面, 为减少砼表面的气泡, 砼浇筑采用2次振捣工艺, 在第1次砼浇筑后再振捣, 即第2次待砼静置一段时间再振捣, 在第2层砼浇筑前进行, 一般在0.5h后进行二次振捣。施工中加强跟踪检查, 严格奖惩制度。对于柱砼的浇筑, 采用70插入式振动器振捣, 布置多个振捣点, 距模150mm左右。方柱及其它型号柱子, 振捣点沿柱筋内侧布置, 插入下层砼深度在50100mm, 振动棒移动间距为250350mm, 每次振捣时间为15S左右, 在振动过程中, 视砼翻浆和不再下沉及砼表面无气泡泛起, 方可将振动棒缓慢上拔, 而且控制二次布料时间, 严格控制在2h以内。梁、 板应同时浇筑, 浇筑方法应由一端开始用”赶浆法”, 即先浇筑梁, 根据梁高分层浇筑成阶梯形, 当达到板底位置时再与板的砼一起浇筑, 随着阶梯形不断延伸, 梁、 板砼浇筑连续向前进行。浇筑楼板砼的虚铺厚度应略大于板厚, 用平板振捣器垂直浇筑方向来回振捣, 厚板可用插入式振捣器顺浇筑方向来回振捣, 并挂线控制板顶标高, 振捣完成后, 用长杆尺刮平用木抹子打平抹实。梁柱节点钢筋较密处宜用小粒径石子同强度等级的砼浇筑, 并用小直径捣棒振捣。施工缝位置宜沿次梁方向浇筑楼板, 施工缝应留设在次梁跨度的中间1/3范围内, 施工缝内, 施工缝的表面应与梁轴线或板面垂直, 不得留斜槎, 施工缝用专用模板挡牢。砼柱与墙应在砼施工结束48h后进行模板拆卸, 模板拆除应与安装顺序相反即先装后拆、 后装先拆。对拆下的模板应卧放在平整的场地上, 面板朝天, 周围设置好保护栏杆, 防止被破坏, 模板连接拼缝处的砼水用铲刀清除。虽然砼施工工艺按砼要求进行施工, 但还是存在一些缺陷, 这是不可避免的, 故对砼表面局部麻面、 气孔和模板拼缝痕迹, 必须先修整。柱与墙对拉螺栓孔采用竹管, 由于外墙不在抹灰, 竹管洞必须进行处理。竹管必须全部凿开, 一步架全部凿出后, 须由专职质检员检查验收, 确认无遗即输隐栓签证, 方可进行下一步架或下水道工序施工。另外, 墙体与柱模板对拉螺栓设计时, 为确保堵洞后的外观和防水质量, 在洞外预留了喇叭形的凹坑为确保粘结效果, 应将凹坑逐一凿毛, 清理孔洞内的杂物后用压力水冲洗。施工前局部应保持湿润、 无污染, 然后用108胶水泥浆在洞口周边涂刷一遍, 堵塞材料为微膨胀水泥砂浆, 第一天先堵塞墙内侧, 堵塞深度约50mm; 第二天从墙外侧向内堵塞, 孔洞口留不小于25mm, 留待第三天再进行最后封堵, 砂浆表面略凸出外墙面, 待其初凝后再用铁抹子挤子挤紧抹平。每次砂浆堵塞后须洒水养护, 待最后一次堵塞砂浆终凝后12h内洒水养护, 时间不得少于3d。对于局部砼施工缺陷, 采用小电动砂轮磨去褶皱, 气孔、 麻面处冲净后用白水泥聚合物水泥浆( 白水泥+108胶+水稀释) 调至便于操作的稠度, 刮平缺陷处。( 1) 质量标准主控项目1) 水泥进场时应对其品种、 级别、 包装或散装仓号、 出厂日期等进行检查, 并应对其强度、 安定性及其它必要的性能指标, 由公司试验室进行复验, 其质量必须符合现行国家标准硅酸盐水泥、 普通硅酸盐水泥GB 175等的规定。2) 砼中掺用外加剂的质量及应用技术应符合现行国家标准砼外加剂GB 8076、 砼外加剂应用技术规范GB 50119等和有关环境保护的规定。3) 砼应按国家现行标准普通砼配合比例设计规程JGJ 55的有关规定, 根据砼强度等级、 耐久性和工作性等要求进行配合比设计。4) 结构砼的强度等级必须符合设计要求。用于检查结构构件砼强度的试件, 应在砼的浇筑地点随机抽取。取样与试件留置应符合规范GB50204 第7.4.1条规定要求。5) 砼现浇结构的外观质量不应有严重缺陷。局部缺陷应按砼外观质量要进行修补。6) 砼现浇结构不应有影响结构性能和使用功能尺寸偏差。一般项目1) 砼强度应按现行国定标准砼强度检验评定标准GBJ107的规定分批检验评定。2) 砼所用的粗、 细骨科的质量应符合国家现行标准普通砼碎石或卵石质量标准及检验方法JGJ 53、 普通砼用砂质量标准及检验方法JGJ 52的规定。3) 首次使用的砼配合比应进行开盘鉴定, 其工作性应满足设计配合比的要求。开始生产时应至少留置一组标准养护试件, 作为验证配合比的根据。4) 砼拌制前, 应测定砂、 石含水率并根据测试结果调整材料用量, 提出施工配合比。5) 施工缝的位置就在砼浇筑前按设计要求和施工方案确定。施工缝的处理应按施工技术方案执行。6) 砼浇筑完毕后, 应按施式技术方案及时采取有效的养护措施, 养护时间不得少于7d。浇水次数应能保持砼处于湿润状态; 砼养护用水采用饮用水, 采用塑料布覆盖养护的砼, 其敝露的全部表面应覆盖严密, 并应保持塑料布内有凝结水。应避免太阳光直晒, 用草袋遮盖。7) 砼结
