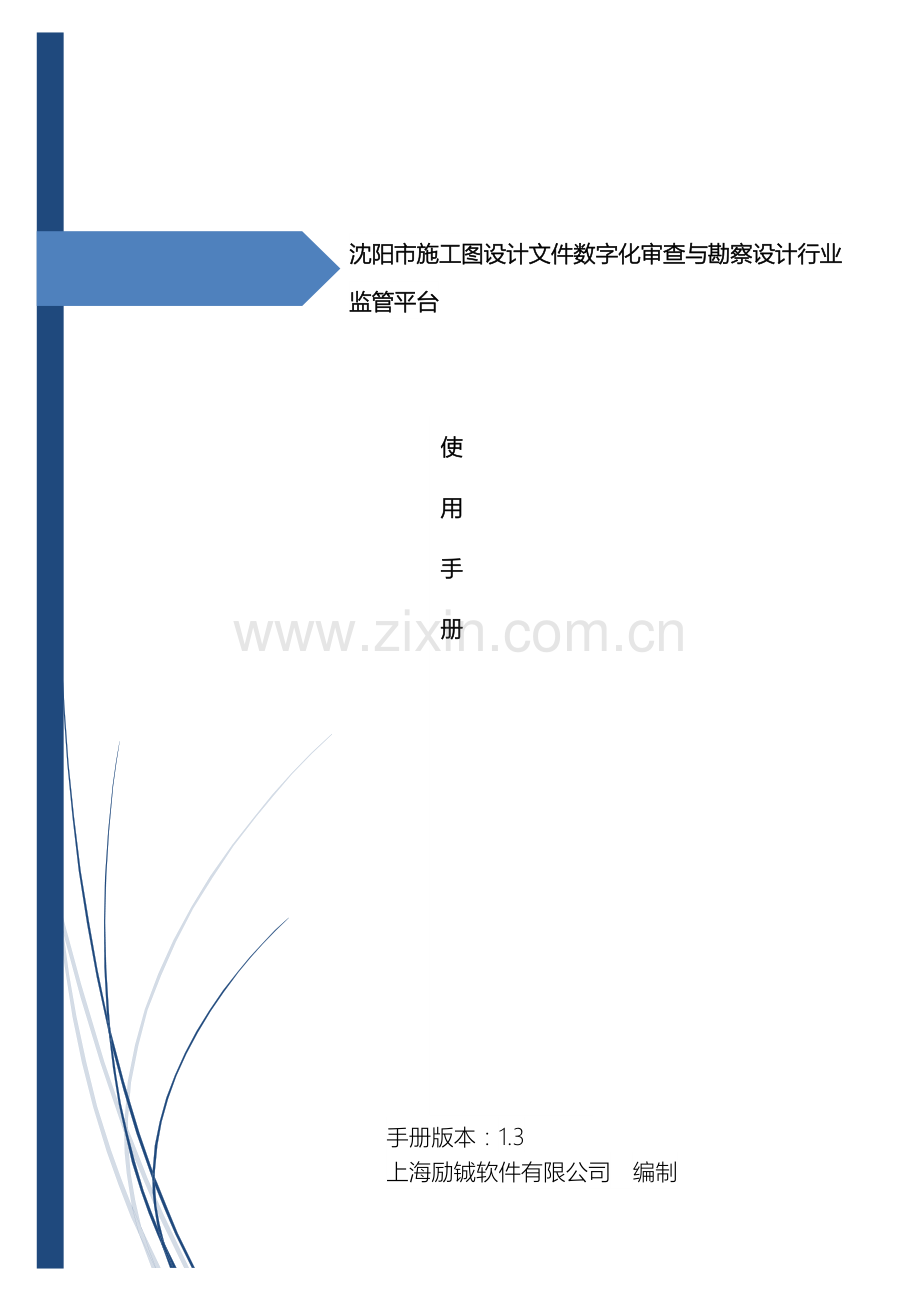

沈阳施工图设计文件数字化审查与勘察设计行业监管平台使用手册

27
2020年4月19日
文档仅供参考，不当之处，请联系改正。

使
用
手
册
手册版本：1.3
上海励铖软件有限公司　编制
沈阳市施工图设计文件数字化审查与勘察设计行业监管平台

审
图
篇

第二部分
一、 项目数字化审图过程
1. 建设单位创立出合格书项目
首先说明：必须在勘察单位完善信息、设计单位完善信息之后。
建设单位平台信息管理员用网页端登录后，选择“项目管理”下的“项目工程”标签，选择对应项目右侧“更多”菜单下的“新建出证项目”，如下图：

点击“新建出证项目”，弹出如下窗口：

根据实际情况填写“出具合格证项目名称”（勘察合格证项目名称以扩初或方案为准，设计合格证项目名称以规划许可证为准），选择“文件类型”，选择此次审查涉及到的子项，点击“确定”后完成。
特别注意：
如果建设单位在填写“出具合格证项目名称”时将项目名称填写错误，能够点击该出证项目右侧操作栏“修改名称”按钮，进行出证项目名称的修改（建设单位、勘察/设计单位、审图单位均可修改该出证项目名称）。

注意事项：
①　 国家规定施工图审查必须按照先勘察后设计的要求，在勘察出证项目未审查经过之前是不能够新建设计出证项目，因此勘察出证项目和设计出证项目不能够同时新建。
②　 填写的“出具合格证项目名称”即为未来的合格书中的项目名称，请务必填写正确
2. 勘察设计单位上传报告和图纸
首先说明：勘察设计单位项目人员自己的图纸资料自己上传，全部上传完成后由项目负责人“统一送审”，其它人员不要点击“统一送审”，具体操作如下。
a. 项目人员启动“沈阳数字化审图 64位”客户端快捷方式，如下图：

启动后显示登录窗口，如图：

填写账号和密码后，点击“登录”后显示，下图：

双击对应的“出证项目”，弹出新的项目窗口，如下图（勘察设计左侧的专业分类有差别）：

首先选择左侧的分类，然后点击右侧的“导入新图纸”按钮，弹出导入确认的窗口如下：

匹配模式选择“不匹配”（“匹配”这个功能一般设计项目传图可能用到，此功能主要是经过上传的文件名匹配出图名、图号等信息，举例来说，上传的图纸名称为“A区二层平面图@建施”，如果设定匹配规则为“图名@图号@图幅”，软件就自动区分出该图纸的图名、图号、图幅），勾选“接受沈阳施工图数字签章承诺书”，点击“确定”，弹出选择文件对话框，如下图：

此选择窗口支持文件多选，需要上传多个文件则进行多选，选择好，点击“打开”按钮，开始导入图纸，如下图：

图纸状态在上传过程中会显示进度条，完成后显示“待提交”，待所有需要上传的报告和图纸上传完毕，点击“统一送审”（此处由项目负责人执行），填写必要信息，如下图：

点击“确定”，系统会在左上角提示“统一送审成功”，送审的图纸将会流转到建设单位，此时勘察单位送审图纸的工作就完成了。
注意事项：
1、 勘察项目需要上传勘察报告、勘察纲要、勘察任务书、原始记录承诺书、外业见证报告（含一览表）及其它相关文件。
2、 设计项目根据类型（房建或市政）的专业分别上传各个专业的施工图图纸及其它相关文件。。
3. 建设单位确认送审图纸
建设单位平台信息管理员同样的方法登录客户端，打开出证项目，点击“审图过程”标签，这时候能够看到勘察单位提交过来的送审单，如下图：

点击“详情”将会显示具体哪些文件被提交，点击“送审”按钮，则将会把这批文件提交到审查机构中，完成“送审”后，建设单位在此轮中的工作就完成了，点击“退回设计/勘察”按钮，即将这批文件退回到勘察/设计单位。
4. 审查机构图纸审查
a. 审查机构平台管理员用网页端平台系统登录，点击“项目管理”下的“项目工程”标签，找到对应项目，点开项目名称前的“+”号如下图：

点击相应出证项目操作栏中的“设置”按钮，进行审图人员及复核模式的设置，如下图：

首先选择“人员设置”标签，设置项目负责人（由技术负责人担当）、各个专业的审查人等，再点开“设置”标签，点击“复核模式”按钮，进行复核方式的设置，如图：

选择一种复核的模式，“不复核”表示审查人独自进行审查；“一次复核”表示第一轮审查由审查人和复核人交叉进行审查，最后审查人确定；“多次复核”表示每一轮审查都由审查人和复核人交叉进行审查，最后审查人确定。简单的项目建议选择“不复核”。
b. 审查机构平台信息管理员同样的方法登录客户端，打开出证项，点击“审图过程”标签，这时候能够看到勘察设计单位提交过来的送审单，如下图：

点击“签收”即对图纸的接收（也能够点击“详情”，查阅图纸，决定是否签收），点击“签收”按钮之后，系统会让签收人设置审查时间。

点击“确定”按钮之后，进入到审查时间设置，如下图：

审查时间设定完成之后，各专业负责人即可对图纸进行审查。
c. 各个专业负责人，同样的方法登录客户端，打开出证项目，点击“图纸审查”，选择相应的专业，开始图纸审查，如下图：

点击图纸的“查看”按钮，将会展开实际图纸的审查窗口，如下图：

在左上方的按钮提供了，开具审查意见的按钮，比如：意见标注、意见列表等；在上方中间和右边部分则是审查图纸过程中需要使用到的一些功能，比如：放大、缩小、翻页、旋转、颜色变换、测量工具等；点击“意见标注”绿色的按钮，就能够开具意见，如下图：

填写意见内容，选择相关的意见类型、专业、规范名称等信息后，点击“确定”后，意见就产生了，会出先下面的界面：

图框部分显示出刚刚开具的意见，在意见的右侧会有一些有用的工具，比如编辑、收藏、复制、新增图元（新增图元就是在图纸上进行圈注）和删除，下图就是新增图元后产生的效果：

修改意见 收藏意见 复制意见 意见标注 意见删除
点击意见列表区相应意见下的“意见标注”按钮，在图纸上点击绘制圈注，软件会在意见条目的下方生成圈注记录，绘制完毕后，该条意见会有+号显示，点开后会有意见的相关定位，图纸上红色的圈注，蓝色圈注表示为当前显示的意见的定位位置。
鼠标点击“”按钮，需要删除的“定位圈注”信息右侧的删除按钮，点击即可完成删除。
收藏意见
点击相应意见中的“”按钮即可完成。
收藏的意见将存储在云服务器中，便于异地获取。
收藏的意见能够经过收藏意见中查询。

注：意见引用、复制意见只能引用或复制意见的文字部分，无法引用图元。
提交意见
点击意见区上方的“申请复核”或“审查完成”按钮，即可完成意见的提交。
提交后的意见定义为审查成果文件，会在“审查通知”模块中显示。
测量距离
点击工具栏上方的“测量工具”按钮，能够对图纸进行测量。操作步骤如下：

放大镜使用效果 测量工具菜单

a. 点击按钮，鼠标下会出现放大镜，点击设定起点。
b. 点击设定终点，即可完成测量。
c. 直接设置图纸比例尺:自行设置该图纸的比例。
d. 图纸测算图纸比例：根据图纸中实际的尺寸进行比例的测量，来确定
e. 该图纸中标注的比例是否准确。
f. 测量过程中，按键盘 ESC 键，能够取消测量。
g. 点击“清除测量工具”按钮，能够清空屏幕上的测量数据。
联动对比
此功能能够用于相同图纸的有问题位置的对比，也能够用于回复审查意见的图纸与出具意见图纸间的位置对比。

1、 首先打开有圈注信息的图纸上的“联动“功能。
2、 再打开需要联动对比图纸上的”联动”功能。就能够进行联动对比了。
联动审图
对于需要同步轴线联动的图纸审核，能够使用联动审图，打开所有需要联动的图纸，点击联动按钮打开需要联动的图纸联动状态。就能够进行图纸联动审图了。
【请注意】 此方法对于内存消耗较大，对于显示卡要求较高，请根据电脑配置进行选择。
相同意见引用
对于需要意见相同的图纸审核，能够使用引用功能，选中需要引用的图纸，点击已经被开具意见的图纸右侧操作栏中的“引用”按钮。
弹出对话框，选择相应需要引用意见的图纸（系统会自动找出图名相同的图纸列表），引用的意见和图元的勾选，点击“确定”按钮，软件提示意见是否引用成功。

相同图纸意见引用
当审查人、审核人对图纸的审查状态进行单一的确认，即对单一图纸确认申请复核、复核完成、审查完成三个状态的时候，系统会自动提示是否要进行相同图纸的所有意见引用（这里指的相同图纸是指完全相同的两张图纸的意见以及圈注的引用）

如上图：点击“申请复核”后即会弹出是否需要相同图纸意见复制的提示，点击确认系统将展示出所有图纸，如果有相同的图纸，将相同的图纸进行勾选，这样被勾选的图纸，状态也将随着提交“申请复核”的图纸的状态进行改变。

图纸申请复核
如此审查人完成审查，需要图纸界面左上方的“申请复核”按钮。

【注意】一旦申请复核确认，将无法对该图纸进行意见开具，只有等复核完成才能重新开意见。
在复核完成后直至审查人再次确认审查完成前，审查人能够继续开具审查意见。
快速删除审查意见
对于错误的意见，能够使用快速删除功能，将意见删除。
【请注意】此处删除意见，仅是删除未发送列表中的提交意见，不删已发送的审查意见。
具体步骤如下：
A. 进入到“意见汇总”中的“意见模式”页面。
B. 选择相应的专业和单体。
C. 找到并删除需要被删除的错误意见。

查看图纸状态
图纸审查完毕，保存后，关闭图纸界面，回到“图纸审查”模块，能够看到图纸状态的变化。
意见、图纸状态，不同的状态会有不同颜色来表示。
送审资料
选择软件上方，“送审资料”模块能够查看到本次报审工程相关的所有信息以及相关人员的信息和联系方式。

查看图纸版次
进图“图纸审查”页面内，点击相应图纸的版次中的+号，能够查看图纸的历史版本，历史中保存了所有的审查信息。最多显示最近的 1000 个图纸版次。

复核校审
在图纸签收后，审查人开具审查意见并点击“申请复核”后，工程相关的复核人能够登陆软件，对图纸进行图纸意见的复核工作，所有复核的人相关功能与审查人一致。
复核人点击复核完成后，将无法再次修改或增加意见。
引用复核人意见
在完成复核后，审查人能够查看到复核人的意见并进行意见更新或者选用复核人意见，点击意见列表栏中复核人开具的意见右侧的“引用”按钮，点击之后会出现与复核人所开具意见相同的意见，则表明复核人开具的意见被审核人成功引用。
意见分类标识
在图纸审查界面中，审查人、复核人、项目负责人都能看到相关人员开出的意见而且用颜色进行标记，绿色为复核人开具的意见，红色为审查人开具的意见，桔黄色为审查人引用复核人的意见，意见引用之后复核人开具意见的圈注区域仍为复核人所圈注的区域。

意见汇总
提交的审查意见，将自动汇总于“意见汇总”模块中。审查意见会根据专业自动进行分拆归类。所有审查人、复核人开出的意见都能够在意见汇总中直接看到，而且软件支持“图纸模式”与“意见模式”两种显示形式，便于审图机构相关人员查看：
图纸模式：

意见模式：

如果确认无误，项目负责人能够点击“发送审查意见告知书”按钮，填写必要的说明，点击“确定”后，此轮的审查就结束了，审查意见告知书就会流转到建设单位（此处如果关注了软件界面的微信二维码，就会收到微信信息提醒）。
