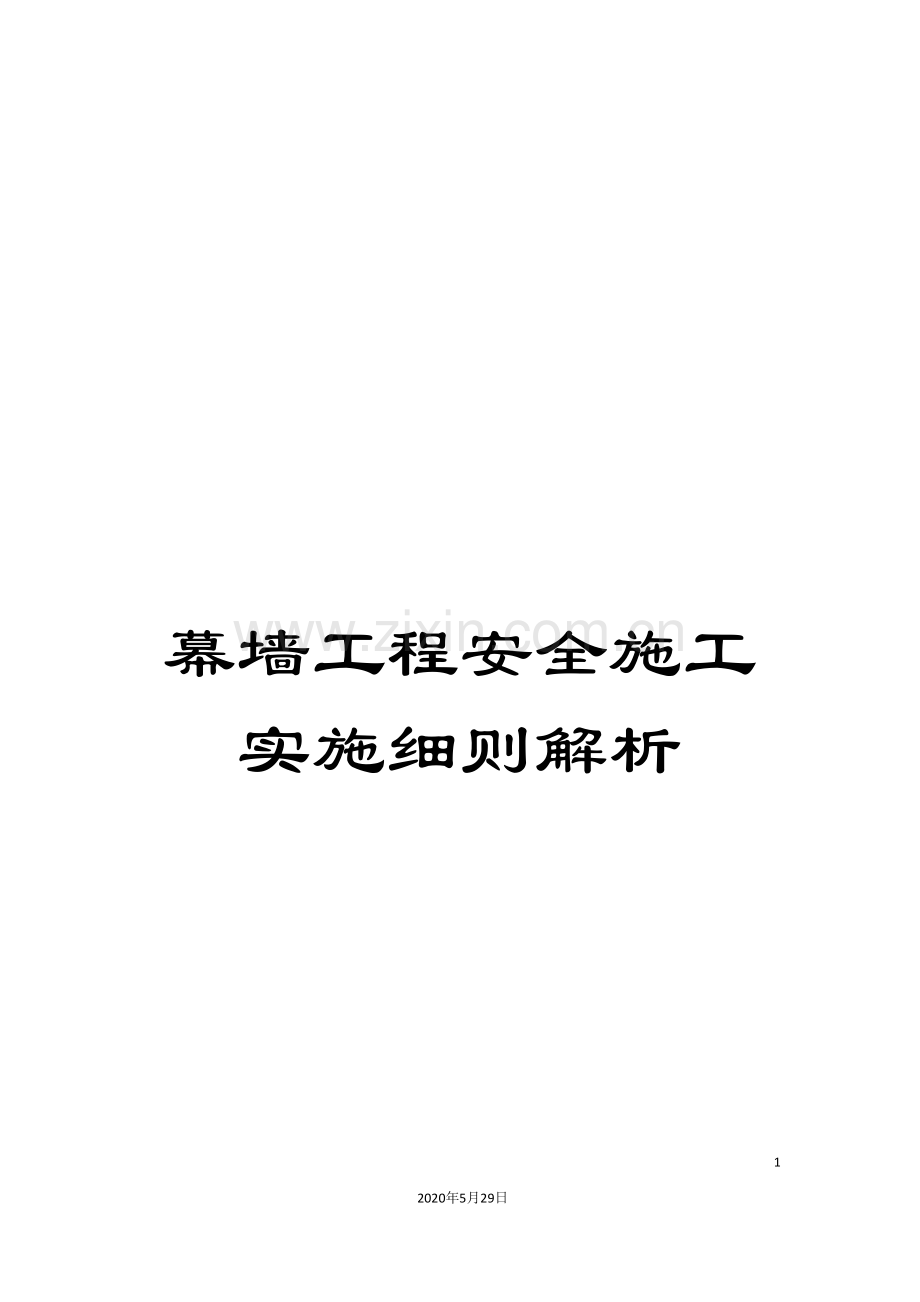

幕墙工程安全施工实施细则解析

10
2020年5月29日
文档仅供参考

浦江双辉大厦
幕墙工程
安全施工实施细则

ZH08-J-008
监安细－013号

编号:

总监理工程师:史光辉
安全监理员: 周建荣

上海振华工程监理有限公司
浦江双辉大厦工程监理部
7月

目 录

一、工程概况
二、监理依据
三、幕墙工程范围及内容
四、幕墙工程危险作业控制流程图
五、幕墙工程安全控制与策划
六、幕墙工程安全监理工作内容
七、幕墙工程安全监理控制措施

一、工程概况
浦江双辉大厦工程座落于上海市浦东新区陆家嘴金融中心区内2E2-2地块,本工程有二幢49层的办公楼组成(二栋塔楼和裙房)三个部分六个系统组成。其中,塔楼主体楼高215.45米,裙房主体楼高6.45米,浦江双辉大厦外幕墙总计约109′149平方米铝合金玻璃及石材单元板式幕墙,幕墙单元板全是在加工厂制造完成后送到工地进行安装,幕墙单元板安装顺序由下至上,平面内主要按逆时针方向逐片单元安装(特殊部位除外)。

二、监理依据
1.<建设工程安全生产管理条例>国务院令第393号
2.<建设工程项目管理规范>GB/T50326-
3.<施工现场临时用电安全技术规范>JG46-
4.<建筑施工高处作业安全技术规范>JGJ80-91
5.<建筑施工安全检查标准>JGJ59-99
6.<危险性较大工程安全专项施工编制及专家论证评查办法>建质[ ] 213号
7.<关于加强建筑施工吊装作业安全管理的通知>沪建研[ ] 0369号
8.<施工安全监理作业指导书>上海振华工程监理有限公司

三、幕墙工程安全控制范围及内容
(一)、单轨道安装、使用及拆除
(1)安装前,检查安全交底教育记录,特殊工种作业人员持证上岗,并持有动火证、操作证、重大危险源作业申请表,方可进行施工。
(2)施工现场人员必须戴好安全帽,正确佩戴、使用安全带和生命绳。
(3)经医生检查认为不适应高空作业人员,不得进行高空作业。
(4)施工前督促施工人员高处作业时须将各类工具、零部件用绳链系挂在身上,且要思想集中。
(5)安装单轨道时首先应有针对性及切实有效的安全交底和安全措施,拆除下方设安全警戒线并派人员看护疏导其它人员。
(6)遇六级以上大风时应暂停单轨道操作。
(7)施工用电执行”一机、一闸、一漏电”保护的三级保护措施。
(二)、钢平台安装、提升
(1)安装、提升钢平台时,检查施工单位针对性的安全教育交底卡,特殊工种持证上岗。
(2)安装、提升钢平台时,楼面与地面应设警戒区,并有安全监护、指挥与塔吊司机密切配合。
(3)遇六级以上大风时应禁止使用。
(4)楼层防护栏杆和钢平台之间不得留有空隙。
(5)安装、提升时施工人员须系好安全带,安装、提升完成后验收挂牌使用。
(三)、单元板安装
(1)安装前,检查施工单位安全教育交底教育记录,重大危险源作业申请表。
(2)特殊工种的操作人员持有效证件上岗作业。
(3)起重吊装人员遵守”十不吊”规定,通讯联络畅通。
(4)严格执行各项防火防爆制度,易燃易爆场所严禁吸烟及动用明火,消防器材不准挪用。
(5)电焊气割作业应按规定办理动火审批手续,严格遵守”十不烧”规定。
(6)高处作业人员应佩戴工具袋,所有手持工具应穿上绳子系在手腕上,防止失落伤及她人。
(7)高处作业人员严禁带病作业,进入施工现场必须使用生命绳、安全带、戴好安全帽,禁止酒后作业,高温天气、冬季必须落实防暑降温或保暖措施。
(8)单元板吊装时应加设风速仪,风力超过6级或雷雨时禁止吊装,夜间吊装必须保证足够的照明,构件不得悬空过夜。
(9)氧气、乙炔瓶应妥善保管,使用时,间距必须符合规范要求,焊接时做好防火措施,防止火花飞溅。
(10)单元板吊装作业时下方应设警戒区域专人监护。
(11)单元板吊装时仔细检查防坠落措施,确保单元板吊装安全可行,防止坠落伤人,落实单元板块防坠落措施。
四、幕墙工程危险作业控制流程图
明确本项目危险作业工
程具体内容并上报监理

监理审核
与实际情况相符
与实际情况不符
重新明确并上报
制定针对幕墙工程危险施工管理制度
编制幕墙工程危险作业安全施工方案并上报
监理审核
审核经过
审核未经过
修改、完善方案
幕墙工程施工前施工单位
技术员按专项方案作针对性交底
施工单位技术、安全管理人员对施工现场检查,落实措施
安全监理人员在幕墙施工过程中进行巡视、监督、检查
督促施工单位提交 幕墙工程危险作业清单

五、幕墙工程安全控制与策划
1.控制程序

幕墙工程安全监理控制程序
督促总包分包签订重大危险源工程安全责任协议书、实行总包负责制

辨识、明确本工程项目重大危险源工程具体项目及内容

督促施工单位制定针对重大危险源工程施工各项工程现场管理制度

施工总承包负责对幕墙工程安全施工专项施工方案编制、审核、 审批及组织专家评审、论证

幕墙工程施工前施工总承包单位按专项施工方案中安全措施作针对性 安全总交底(对分包单位及其全体施工人员)

安全监理对幕墙工程重大危险源实施巡视监理

对幕墙工程重大危险源实施专项安全监理检查

施工总分包单位对幕墙工程重大危险源施工中的安全质量隐患进行自控、自查、整改

在巡视、旁站、检查中发现隐患及时开具安全监理工作通知单、 限时要求整改、回复、消项

安全监理人员对幕墙工程重大危险源施工巡视、检查填写相应的记录表式

2.整改工作程序

幕墙工程
重大安全隐患整改通知工作程序

发现存在重大安全隐患 ( 监理单位)

紧急情况
一般情况

报请
抄报
建设 单位
开具”安全隐患整改通知单”(总监理工程师)
落实整改并书面回复 (施工单位)
复核检查整改情况 (监理单位)
已排除隐患,整改销项并报建设单位(监理单位)
建设单位同意
建设单位同意
签发”工程暂停施工令”(总监理工程师)

拒不停工整改

暂停工整改 (施工单位)

上报施工单位上级部门、 政府主管 安监部门会同建设单位处理 (监理单位)

继续整改至符合要求 (施工单位)
不合要求
整改完成并书面回复 (施工单位)
复核检查整改情况 (监理单位)

不合要求

继续整改至符合要求(施工单位)

符合要求

建设单位
签发”工程复工令” (总监理工程师)

抄报

六、幕墙工程监理工作内容
1、建立安全管理体系及实施计划,落实幕墙工程安全监理工作监控、巡视检查措施。
2、幕墙施工前必须完成相关安全专项施工方案的审批,着重审查专项施工方案内容除包括相应的安全技术措施外,还应当包括监控措施、应急方案、以及安全专项施工方案专家论证措施内容。
3、督促施工单位及时将经专家论证经过的相关施工方案,专家论证结果、备案证明等资料报监理组备份。
4、检查施工方按专项安全施工方案进行针对性安全技术交底,书面记录和履行签字手续资料。
5、安全监理人员对幕墙施工区域每天不少于一次专项检查,并将检查清单记入台账。

七、幕墙工程安全监理控制措施
1、签署<市监项目重大危险源工程安全控制承诺书>;
2、审查施工单位专项安全施工方案。
3、发现幕墙施工现场存在安全隐患,根据不同情况开具监理通知、联系单,对严重违规违约的行为通报业主并开具暂停施工令,如继续整改不力的,上报业主及受监的安监站。
4、督促施工单位专职安全员配备到量到位、到岗。
5、做好幕墙施工现场巡视检查,及时督促整改安全隐患。
6、检查特殊工种作业人员持证上岗作业,及危险作业申请表。
7、督促施工在相关部位有针对性的设置安全防护设施。

上海振华工程监理有限公司
浦江双辉大厦工程监理部
7月
