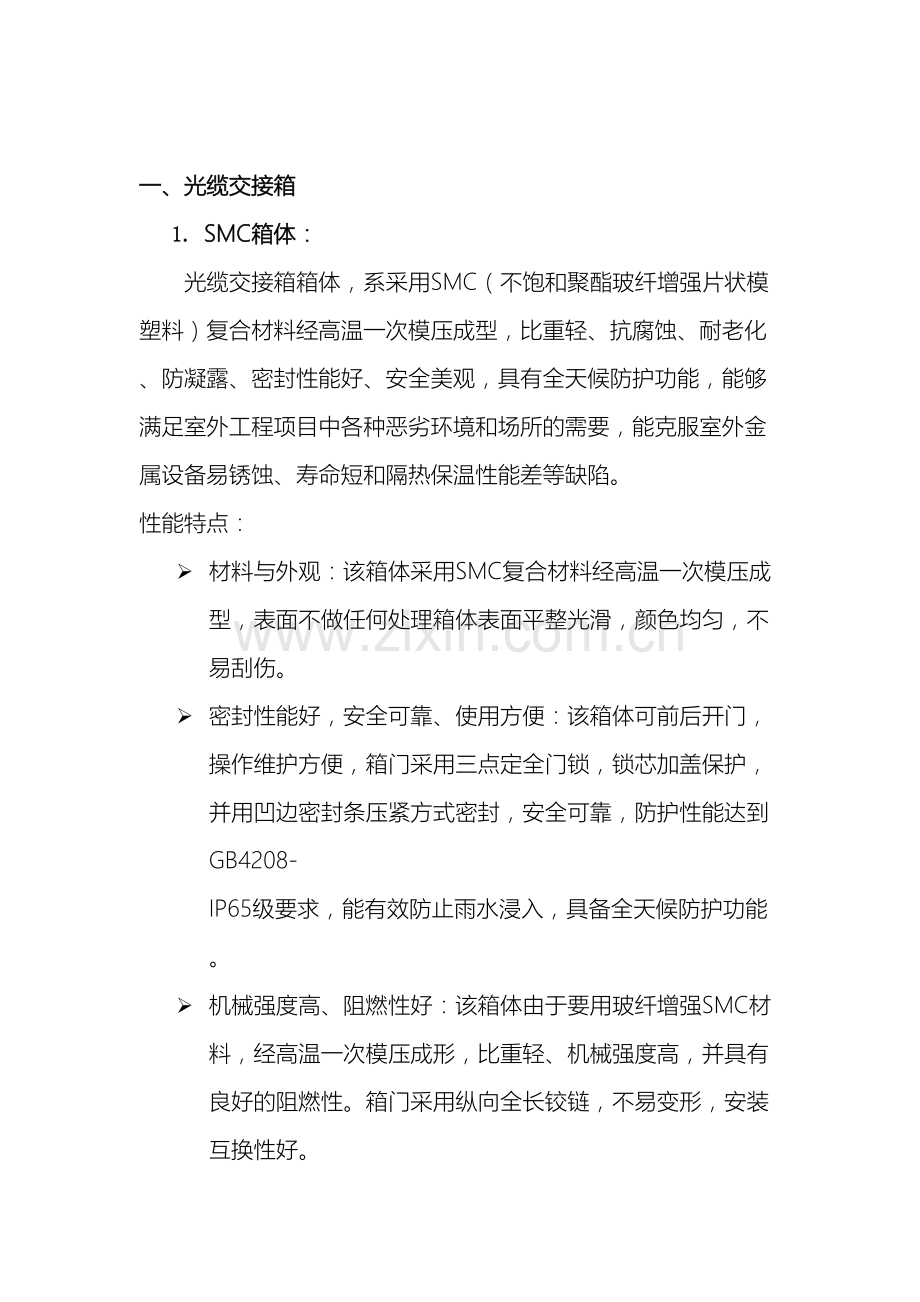

一、光缆交接箱
1. SMC箱体：
光缆交接箱箱体，系采用SMC（不饱和聚酯玻纤增强片状模塑料）复合材料经高温一次模压成型，比重轻、抗腐蚀、耐老化、防凝露、密封性能好、安全美观，具有全天候防护功能，能够满足室外工程项目中各种恶劣环境和场所的需要，能克服室外金属设备易锈蚀、寿命短和隔热保温性能差等缺陷。
性能特点：
Ø 材料与外观：该箱体采用SMC复合材料经高温一次模压成型，表面不做任何处理箱体表面平整光滑，颜色均匀，不易刮伤。
Ø 密封性能好，安全可靠、使用方便：该箱体可前后开门，操作维护方便，箱门采用三点定全门锁，锁芯加盖保护，并用凹边密封条压紧方式密封，安全可靠，防护性能达到GB4208-IP65级要求，能有效防止雨水浸入，具备全天候防护功能。
Ø 机械强度高、阻燃性好：该箱体由于要用玻纤增强SMC材料，经高温一次模压成形，比重轻、机械强度高，并具有良好的阻燃性。箱门采用纵向全长铰链，不易变形，安装互换性好。
Ø 抗腐蚀、耐老化、电绝缘性强：该箱体抗腐蚀、耐老化、防辐射、高压防护性能好，电绝缘性强，能够适应强酸、强碱等各种恶劣环境。
Ø 耐高温、防凝露：该箱体由于采用SMC材料，具有金属材料无法比拟的隔热保温性能，耐高温，并能有效防止水汽凝结。
Ø 该箱体可配套底座，落地、架空或壁挂安装。

技术指标
性能
数值
标准
材质
GF-UP
ISO/DIS 10474
纤维含量
25%（重量）
ISO/EN 1172
弯曲强度
120N/mm2
ISO 178/EN 63
弯曲模量
10.000N/mm2
ISO 178/EN 63
冲击强度
50KJ/m2
ISO 179
体积电阻
1015Ohm×cm
IEC 93
表面电阻率
VZ12
IEC 93
轨迹电阻
600CTI
IEC 112
介电常数
4,0at 1 kHz
IEC 250
电介损失系数
0,05
IEC 250
电解腐蚀
A/AN 1-1,2
DIN 53 489
Glowing wire
level 2 b
IEC 695-2-1
防紫外线性能
elevated level
ISO/DIS 877
吸水
50mg
ISO 62
尺寸
600×400×200mm3=0.048m3
重量
10.3kg
跌落强度
完好
IEC 439-5
冲击强度
grade RC5
NBN C20-001
冲击强度
grade IPXX9
NF C20-010

2. 不锈钢箱体：
光缆交接箱箱体采用不锈钢材料。具有防护能力强、坚固耐用的优点。
性能特点：
² 模块化设计提供了最大的灵活性，满足当前和未来发展的需要。
² 箱体外表静电喷涂，抗腐蚀和抗老化能力强，防凝露效果优越，
使用寿命大于25年。
² 模块托盘（熔配单元）可绕左前方转轴旋出90°，装入模块内的适配器呈斜角30°卡接式安装，保证了光纤的弯曲半径和避免了强光灼伤眼睛。
² 熔接盘可旋出90°后再抽出，既便于施工，又便于扩容与维护。

² 箱体内有充裕的布线空间，操作维护方便。
² 有可靠的光缆固定、开剥、接地装置。
² 熔接与配线多为一体化模块，需要直通的光纤引入熔接模块中，可直接在熔接托盘上进行熔接。配线光纤引入熔接配线一体化模块与箱体内的尾纤进行熔接。熔接模块为可旋转的而且全正面的操作的结构，具备一定灵活性。
² 跳线、适配器满足本技术标的光配散件、普通尾纤、带（束）状尾纤部分的技术要求。
² 全程光纤曲率半径保护，不小于40mm。
² 交接箱容量： 48芯、72芯、96芯、144芯、288芯、576芯六种型号。
² 光缆交接箱具有齐全的安装附件及配套附件，挂壁式配有相应的安装件。另外，具有热缩套管及光纤护套及光缆分支器部件，使光纤在施工过程中得到全面可靠保护。
技术参数：
² 标称工作波长：850nm、1310nm、1550nm；
² 环境温度：－40℃～＋85℃；
² 相对湿度：≤95％（＋40℃）；
² 大气压力：70Kpa～106Kpa；
² 光电性能：插入损耗：＜0.2dB；
² 回波损耗：≥45dB（PC型）；≥55dB（UPC型）；
² 高压防护地与机箱间 绝缘电阻：＞ 0MΩ/500V(DC)；
² 耐压值：＞3000VAC（50Hz）/1min 不飞弧，不击穿；
² 机械耐久性试验：≥1000次
