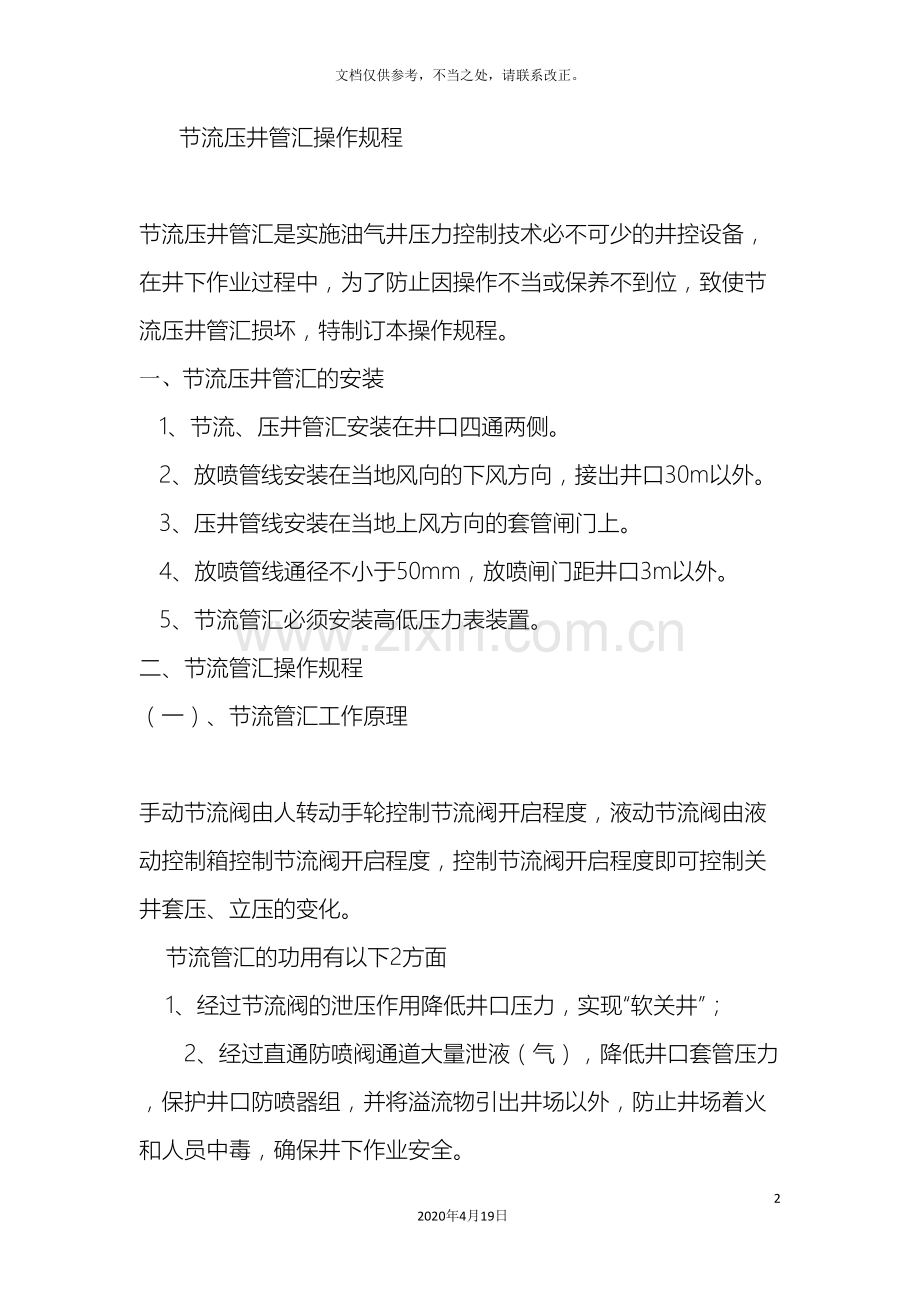

节流压井管汇操作规程82020年4月19日文档仅供参考，不当之处，请联系改正。 节流压井管汇操作规程 节流压井管汇是实施油气井压力控制技术必不可少的井控设备，在井下作业过程中，为了防止因操作不当或保养不到位，致使节流压井管汇损坏，特制订本操作规程。 一、 节流压井管汇的安装 1、节流、压井管汇安装在井口四通两侧。 2、放喷管线安装在当地风向的下风方向，接出井口30m以外。 3、压井管线安装在当地上风方向的套管闸门上。 4、放喷管线通径不小于50mm，放喷闸门距井口3m以外。 5、节流管汇必须安装高低压力表装置。二、节流管汇操作规程 （一）、节流管汇工作原理 手动节流阀由人转动手轮控制节流阀开启程度，液动节流阀由液动控制箱控制节流阀开启程度，控制节流阀开启程度即可控制关井套压、立压的变化。 节流管汇的功用有以下2方面 1、经过节流阀的泄压作用降低井口压力，实现“软关井”；2、经过直通防喷阀通道大量泄液（气），降低井口套管压力，保护井口防喷器组，并将溢流物引出井场以外，防止井场着火和人员中毒，确保井下作业安全。（二）、节流管汇操作步骤 1、节流操作首先关闭主通径第一个平板阀J1，然后按先后顺序，关闭平板阀J3、J6、J7、J9、J11，打开平板阀J4、J8、J10，形成节流通道后（也能够选择另外一翼为通道，视现场情况选择），打开平板阀J1，经过节流阀J5起到泄压降低井口压力，实现“软关井”。见附图1注意：其中一翼形成节流通道后，另外一翼为备用通道。 2、 放喷操作 首先关闭主通径平板阀J1，然后按先后顺序，关闭平板阀J3、J4、J6、J8、J9、J11，打开平板阀J7、J10，然后打开平板阀J1，形成放喷通道。经过防喷通道大量泄液（气），降低井口套管压力，保护井口防喷器组。 见附图2 三、压井管汇操作规程（一）压井管汇工作原理 当用全封闸板全封井口时，经过压井管汇上连接高压泵使压井液经单流阀进入井筒，实施压井作业。 压井管汇的功用 1、全封闸板关井时，经过压井管汇向井内强行泵入压井液，实现压井作业。2、发生井喷时，经过压井管汇向井内强行泵入清水，防止燃烧起火。3、发生井喷着火时，经过压井管汇向井内强行泵入灭火剂，以助灭火。（二）、压井管汇操作步骤首先井场的高压泵应与压井管汇的其中一翼的单流阀连接（视井场情况连接），关闭平板阀Y2、Y3，打开平板阀Y1 、Y3及井口大四通闸门，启动高压泵，泵入压井液，可实现压井作业。见附图3四、节流、压井管汇操作注意事项（一）、平板阀的注意事项 （1）阀板是沿通道中心线垂直方向进行直线移动的关闭件，只起切断通道和开放通道的作用，阀板只能处于全开和全关两个位置。注意：阀门禁止阀板处于半开半关状态工作。手轮开（或关）到位消除间隙后必须回转1/41/2圈。 （2）阀杆升降螺纹采用左旋梯形螺纹，顺时针方向为“关”逆时针方向为“开”。（二） 、节流阀的注意事项 （1）阀板是以轴线为旋转轴的关闭件，起调节流体节流面积的作用。 （2）手轮以逆时针方向旋转为开，顺时针方向为旋转为关。 （3）可调式孔板节流阀安装前应检查中法兰螺母是否松动，并检查两法兰的端距，应符合标准的规定。 （4）操作节流阀时，顺时针旋转手轮开启度变小并趋于关闭，逆时针旋转手轮开启度变大，节流阀的开启能够从护罩上的刻度显示出来。 （5）在旋转手轮快到行程终点时，不可太快，以免损伤阀杆和限位帽。特别注意：节流阀只能控制压力和流量用，绝不能起截止密封作用。 （6）在搬运过程中应避免在手轮上拴起重绳索。（三）、单流阀的注意事项 （1）单流阀是一种在水平管线中安装使用的自洁式单流阀，安装时，阀上箭头所指为流体流动方向。 （2）安装时，应保证阀盖螺栓螺母拧紧，安装完毕后，按箭头指向施加液压，以便证明其畅通。 （3）在使用中，单流阀不需从高压管线中移出就能进行日常维修，维修时，应把此阀和高压管线中的压力隔开。 （4）做压井工作后须用清水清洗和维修，重新进行压力密封试验。（四） 、高低压表装置的注意事项 （1）节流管汇必须安装高低压力表装置，而且要求压力表面对操作者，便于观察压力值。 （2）必须检查压力表是否归零，校验时间是否在有效期内。 （3）井内压力在0-5MP a之间，使用0-10MPa量程的压力表，井内压力超过5MP a，关闭低压压力表截止阀并泄压，打开高压压力表截止阀。图1 节流操作示意图图2 放喷操作示意图图3 压井操作示意图此处连接高压泵管线
