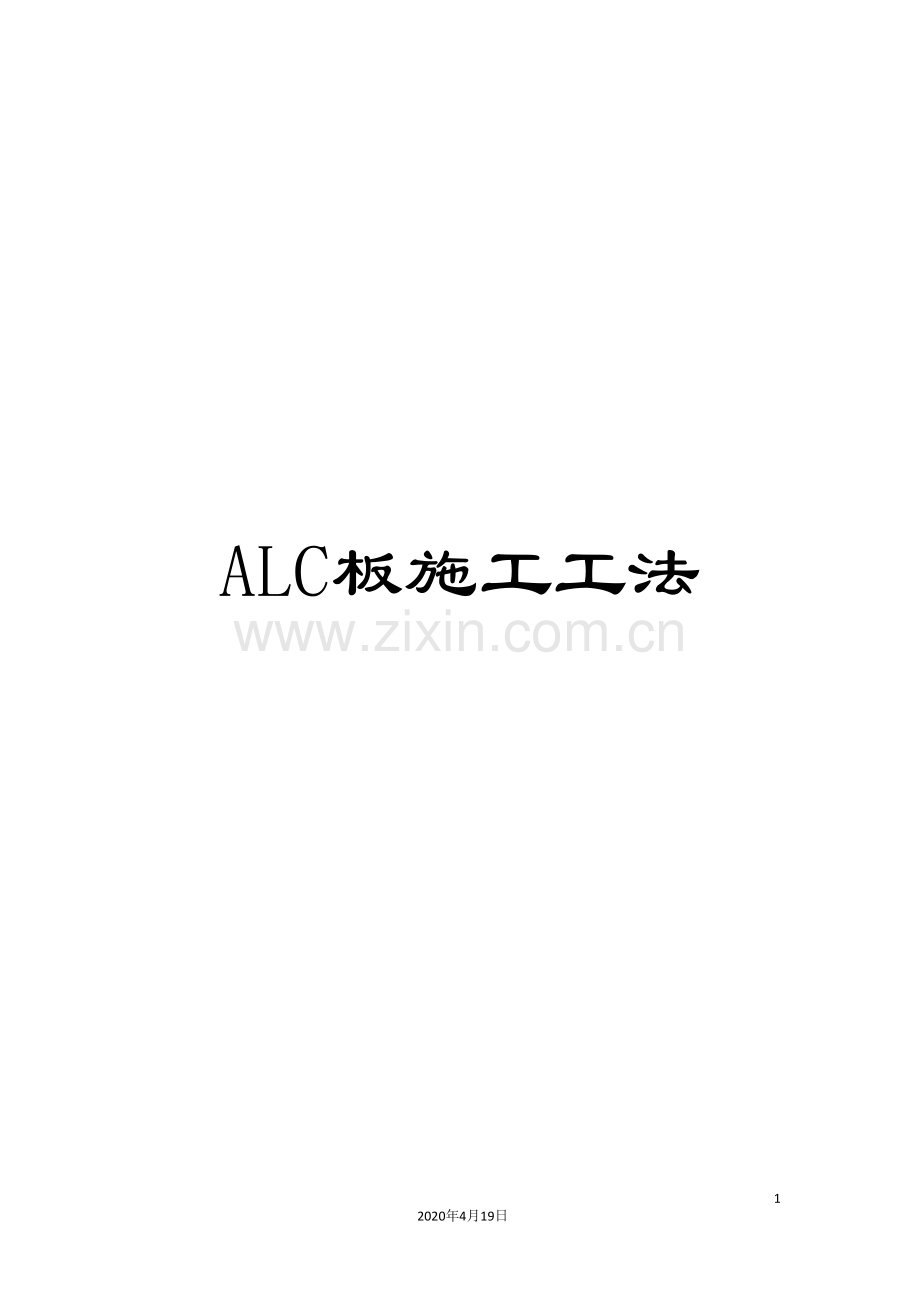

ALC板施工工法.doc

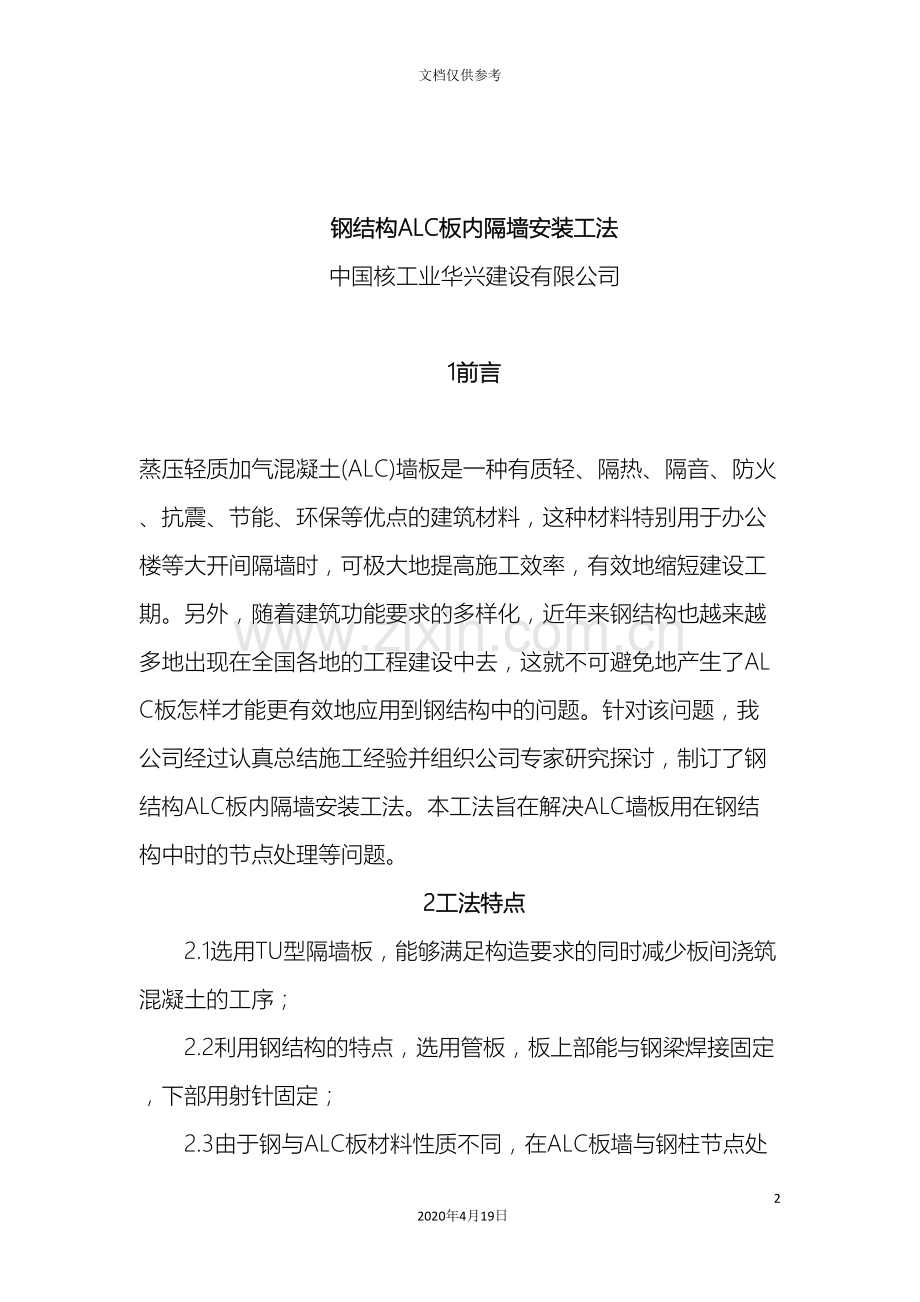

ALC板施工工法62020年4月19日文档仅供参考 钢结构ALC板内隔墙安装工法中国核工业华兴建设有限公司1前言 蒸压轻质加气混凝土(ALC)墙板是一种有质轻、隔热、隔音、防火、抗震、节能、环保等优点的建筑材料，这种材料特别用于办公楼等大开间隔墙时，可极大地提高施工效率，有效地缩短建设工期。另外，随着建筑功能要求的多样化，近年来钢结构也越来越多地出现在全国各地的工程建设中去，这就不可避免地产生了ALC板怎样才能更有效地应用到钢结构中的问题。针对该问题，我公司经过认真总结施工经验并组织公司专家研究探讨，制订了钢结构ALC板内隔墙安装工法。本工法旨在解决ALC墙板用在钢结构中时的节点处理等问题。2工法特点2.1选用TU型隔墙板，能够满足构造要求的同时减少板间浇筑混凝土的工序；2.2利用钢结构的特点，选用管板，板上部能与钢梁焊接固定，下部用射针固定；2.3由于钢与ALC板材料性质不同，在ALC板墙与钢柱节点处打发泡粘结剂进行柔性连接。3适用范围本工法适用钢结构ALC隔墙板施工。4工艺原理根据建筑物结构特征、建筑物所处环境特征及钢和ALC板材料物理性质特征，在ALC板施工过程中利用合理的节点构造，施行合理的施工工艺，能够极大地节约工期和人工，产生较大的经济效益。5操作工艺流程与操作要点5.1工艺流程施工准备在板上安装管板板就位板面调整上下管板与主体结构连接并做防锈处理勾缝（墙板与ALC板节点处理）修补、清理5.2 操作要点5.2.1 管板固定在板的安装前先将管板与ALC板连接，在板上下都安装好管板后此板才能就位。板就位后，将管板与主体相连，其连接方式有以下两种：1、与底板相连采用射钉。2、钢梁下部的管板采用两端点焊。5.2.2 TU型板接缝处理传统施工时，两板间留设有凹槽，为加大板的一体性，两板间凹槽内放钢筋，浇筑砼，使相邻两板成为一体。这样施工较费时费力。本工法采用TU型板，板与板间凹凸槽对接，施工方便，省去了浇筑混凝土的工序，大大节省了人力及物力。ALC板在施工时，严禁在上下砂浆灌注后未凝固的状态下进行勾逢，勾缝前先检查表面平整度与垂直度并报我方质检员检查，经各方检查合格后方可进行施工。其勾逢材料在填充前，必须先刷界面剂，勾缝必须保证其密实，勾缝平整。在板缝施工完24小时后，需安排专人对板缝施工质量进行检查，发现空鼓、开裂现象必须进行返修。5.2.3 ALC隔墙板与钢柱柔性节点处理板与柱节点处理：板与柱交接处用发泡粘结剂进行柔性连接。勾缝（1）内墙板缝应修补整齐，清理干净，刷底涂一遍。（2）按使用要求配制好专用勾缝材料，将勾缝材料均匀填入板缝抹平。（3）勾缝抹平时，宜用适合V形缝大小的弧形抹刀从缝中心线压下去并使抹刀两边均匀受压，从而减小裂缝产生率。6材料与设备名称数量激光放线仪2套50m钢卷尺2把两米靠尺2把圆弧形抹刀2把手持切割机3件对讲机2台线锤板2副墨线盒2个橡皮锤2把7劳动组织及安全措施7.1 劳动力组织表7-1 劳动力组织序号工种数量资格要求1主管1熟悉现场操作及相关标准、规范，具有一定领导协调和预见能力2工程师1熟悉现场操作及相关标准、规范3质检员1熟悉现场操作及相关标准、规范4测量工4必须经过培训，考核合格后方能上岗，熟悉现场操作及相关标准、规范，人员数量可根据工程规模和工程量的大小进行调整7.2 安全措施认真做好安全交底工作；所有现场施工人员必须戴好安全帽、安全带，穿好安全鞋和相应的劳保用品；施工过程中应注意用电等安全。8质量标准 ALC板安装构造详图按图集03SG715-1 ALC板材安装允许误差按下表项次项 目 名 称允许误差检 测 方 法1轴线位置10mm经纬仪，拉线，尺量2墙面垂直度3mm2m托线板，全高用经纬仪，吊线3板缝垂直度3mm2m托线板，拉线4板缝水平度3mm拉线尺量5表面平整度（包括拼缝高差）3mm2m靠尺，塞尺6洞口偏移8mm尺量9环保措施10效益分析采用钢结构ALC板安装工法施工，比传统的施工方法能节约1/4-1/3的时间，减少1/3的劳动力，特别越是空间大越是规模大的工程，其优越性和经济效益越明显。11工程实例以南京投资大厦工程为例，采用钢结构ALC板安装工法施工，取得了良好的功效，安装结果完全能够满足施工验收规范的要求。我公司还在工程采用了钢结构ALC板安装工法技术，都取得了满意的效果。
