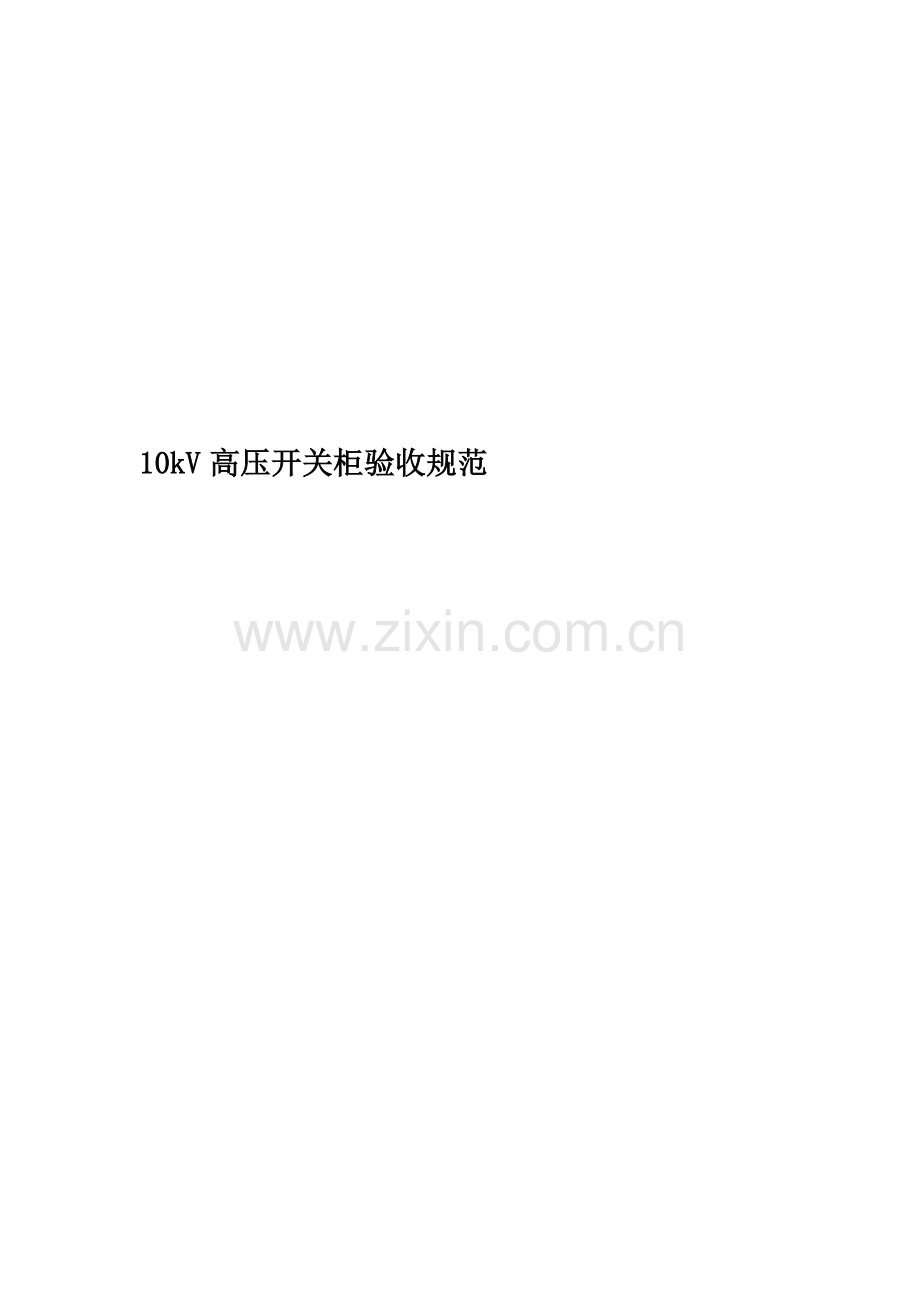

10kV高压开关柜验收规范.doc

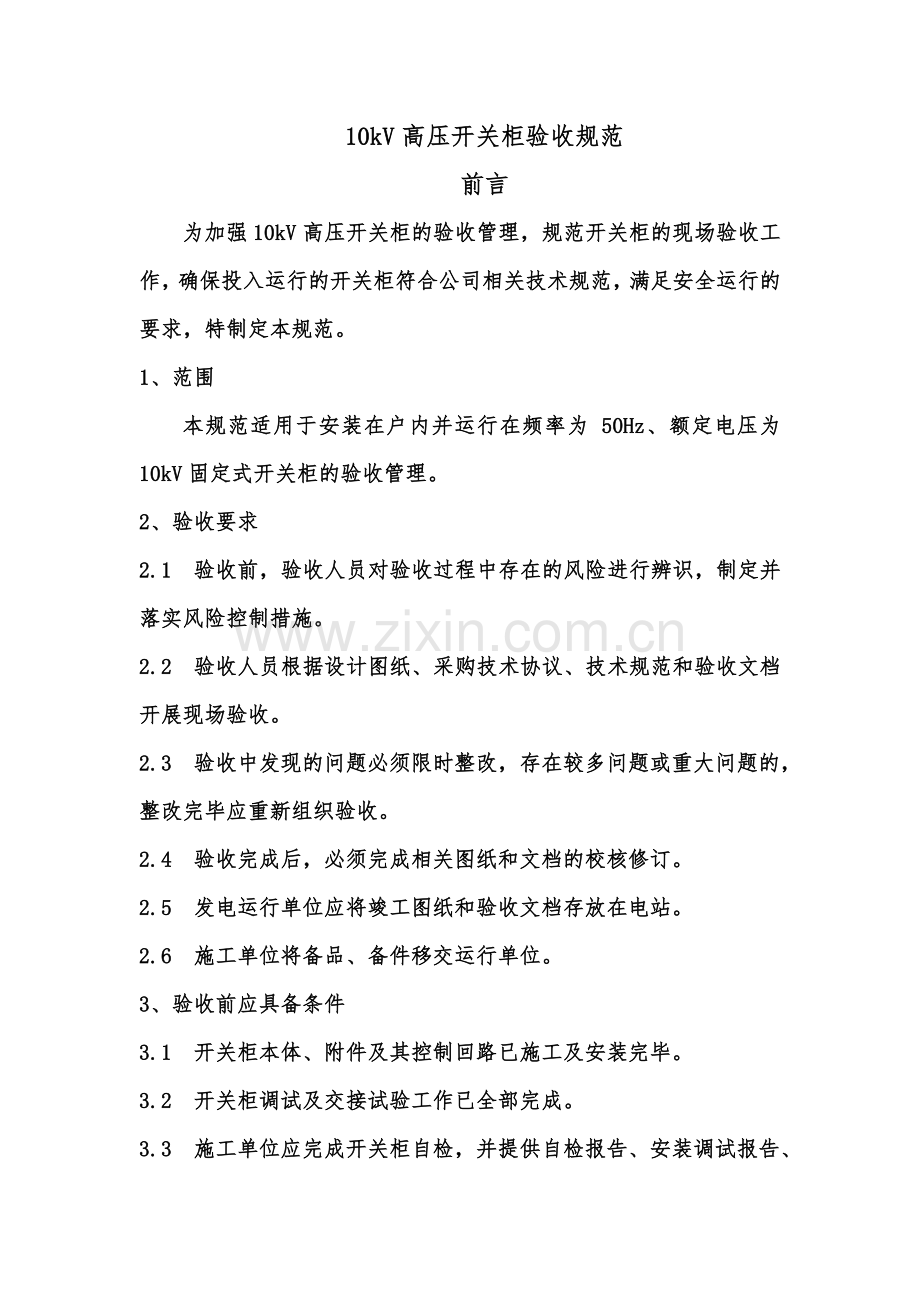

10kV高压开关柜验收规范10kV高压开关柜验收规范前言为加强10kV高压开关柜的验收管理，规范开关柜的现场验收工作，确保投入运行的开关柜符合公司相关技术规范，满足安全运行的要求，特制定本规范。1、范围本规范适用于安装在户内并运行在频率为 50Hz、额定电压为 10kV固定式开关柜的验收管理。2、验收要求2.1 验收前，验收人员对验收过程中存在的风险进行辨识，制定并落实风险控制措施。2.2 验收人员根据设计图纸、采购技术协议、技术规范和验收文档开展现场验收。2.3 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。2.4 验收完成后，必须完成相关图纸和文档的校核修订。2.5 发电运行单位应将竣工图纸和验收文档存放在电站。2.6 施工单位将备品、备件移交运行单位。3、验收前应具备条件3.1 开关柜本体、附件及其控制回路已施工及安装完毕。3.2 开关柜调试及交接试验工作已全部完成。3.3 施工单位应完成开关柜自检，并提供自检报告、安装调试报告、临时竣工图纸。3.4 开关柜的验收文档已编制并经审核完毕。4、验收内容4.1 开关柜的资料验收新建电站的10kV开关柜应具备以下相关资料4.1.1 一次接线图（含运行编号）；4.1.2 设备技术协议；4.1.3 施工设计图；4.1.4 变更设计的证明文件；4.1.5 变更设计的实际施工图；4.1.6 竣工图；4.1.7 制造厂提供的主、附件产品说明书；4.1.8 制造厂提供的主、附件产品出厂试验记录；4.1.9 制造厂提供的主、附件合格证件；4.1.10 制造厂提供的移开式开关柜内部燃弧试验报告；4.1.11 制造厂提供的安装图纸；4.1.12 工厂监造报告；4.1.13 运输工程质量控制文件；4.1.14 缺陷处理文件；4.1.15 中间验收报告；4.1.16 监理报告和监理预验收报告；4.1.17 现场安装及调试报告；4.1.18 交接试验报告；4.1.19 设备、备品备件清单。4.2 开关柜的设备验收检查开关柜应满足本规范的要求4.2.1 检查设备数量4.2.1.1 对照设备清单，检查设备现场配置情况，应与设备清单内容相符。4.2.1.2 对照备品清单，检查备品数量及外观，应与备品清单内容相符。4.2.2 检查主要部件来源4.2.2.1 对照设备采购技术协议，检查设备主要元件来源，应与协议规定的生产厂家一致。4.2.2.2 对照设备采购技术协议，检查设备备品备件来源，应与协议规定的生产厂家一致。4.2.3 外观检查4.2.3.1 柜体表面应清洁，无裂纹、破损，油漆完整。4.2.3.2 带电装置显示器上的相色标志正确。4.2.3.3 铭牌位置正确，字迹清晰。4.2.3.4 柜体无放电痕迹。4.2.3.5 金属件表面无锈蚀，并做防锈处理。4.2.3.6 功能小室的泄压通道，应满足防护等级要求。4.2.3.7 顶部如有防护罩，应满足防护等级要求，且固定应牢靠。4.2.3.8 柜内有明显的接地标志，接地牢固。4.2.3.9 各转动部分应涂以润滑脂。4.2.3.10 柜门应以裸铜线与接地的金属构架可靠地连接。4.2.3.11 柜体密封良好，符合防护等级的要求。4.2.4 检查断路器外观4.2.4.1 外观清洁、无放电痕迹、油漆完整。4.2.4.2 支持绝缘子无破损。4.2.4.4 相序标志清晰、正确。4.2.4.5 分合闸指示清晰。4.2.6 检查 CT/PT 外观要求外观清洁、无裂纹、破损及放电痕迹；表面光滑，无气孔；二次端子清晰，连接引线连接可靠紧固。4.2.7 检查母线外观要求外观清洁；热缩材料平整无破损。4.2.8 检查绝缘子外观要求瓷质外观清洁、无裂纹、破损；合成绝缘子外观清洁、无裂纹，表面应无起泡现象。4.2.9 检查操作机构外观要求外观清洁；分合闸指示清晰；控制按钮颜色满足要求；计数器指示清晰；储能指示清晰。4.2.10 检查机械锁外观要求外观清洁、无破损；钥匙编号清晰、正确。4.2.11 检查高压带电显示装置外观要求外观清洁；构件无破损。4.3 质量检查4.3.1 检查开关柜本体质量4.3.1.1 柜体安装牢固、垂直度、水平度满足要求。4.3.1.2 柜体防护等级符合设计要求。4.3.1.3 柜间接缝满足要求。4.3.1.4 断路器、隔离开关、接地开关分、合闸动作准确、无卡阻、指示正确。4.3.1.5 手车柜断路器、手车、接地开关与门之间的联锁应满足联锁条件要求，五防功能可靠。4.3.1.6 固定柜断路器、隔离开关、接地开关与门之间的联锁应满足联锁条件要求，五防功能可靠。4.3.1.7 柜内除湿装置接线符合工艺要求，手动功能检查正常、自动功能检查正常、工作状态指示正常。4.3.1.8 柜体接地良好，每个部件的金属构架均应可靠接地，柜内有明显的接地标志，接地线应用裸铜线，接地线数量、接地位置应符合设计图纸要求，接地线截面应满足动、热稳定要求。4.3.2 检查真空断路器质量4.3.2.1 安装垂直、牢固；一次接线连接紧固。4.3.2.1 断路器构架接地可靠、规范。4.3.2.1 断路器与机构的联动正常，无卡阻现象。4.3.2.1 分、合闸动作准确、指示正确。4.3.2.1 断路器拉杆无变形，绝缘距离满足技术要求。4.3.3 检查固定柜隔离开关质量与机构的联动正常，无卡阻现象；触头接触良好，表面涂有薄层凡士林；转动部分灵活无卡阻现象，传动杆应无变形。4.3.4 检查接地开关质量与机构的联动正常，无卡阻现象；触头接触良好，表面涂有薄层凡士林；转动部分灵活无卡阻现象。4.3.6 检查联锁装置质量按停、送电程序进行联锁操作，程序正确，联锁可靠，满足五防功能要求。4.3.8 检查 CT/PT 质量安装应牢固，符合产品规范；检查柜内一次设备实际接线情况与柜前接线图及站内一次接线图应保持一致。4.3.9 检查母线质量4.3.9.1 安装牢固、安装工艺符合规范；母排选材符合技术协议要求。4.3.9.1 相间距离、对地距离满足技术要求。4.3.9.1 相序标志正确、清晰。4.3.9.1 接导电部分打磨光洁并涂薄层导电脂。4.3.9.1 紧固螺丝规格符合标准规范、紧固力矩符合工艺要求。4.3.10 检查操作机构质量4.3.10.1 机构安装固定牢靠。4.3.10.2 机构的联动正常，无卡阻现象。4.3.10.3 分合闸指示正确（与断路器状态相对应）。4.3.10.4 储能弹簧储能指示正确；弹簧储能到位（储能时），储能弹簧位置微动开关动作可靠，储能时间符合厂家设计要求。4.3.10.5 计数器动作可靠、正确。4.3.10.6 检查手动储能是否可靠及满足技术条件要求。4.3.10.7 分合闸线圈的固定方式应牢固、可靠。4.3.11 检查机械锁质量安装牢固，闭锁性能可靠。4.3.12 检查高压带电显示装置质量安装符合规范，接线及带电指示正确。4.3.14 检查隔离活门质量4.3.14.1 隔离活门挡板与触头座中心线一致并能完全遮挡。4.3.14.2 隔离活门挡板应无变形、无破损，导杆无弯曲，起降机构各卡销完整无脱落。4.3.14.3 操作时活门挡板起降应能启闭到位、平衡、可靠、无卡涩；不应与手车触头发生碰撞。4.3.15 检查五防联锁质量在验收文档中详细写明验收要求。5、开关柜的交接试验验收按照 GB50150-2006 进行交接试验验收，全部数据必须符合标准要求。6、存在问题及整改计划对检查发现的问题进行整改，并进行重新验收。附:10kV高压开关柜现场验收卡
