6s可视化标识管理规范

17
2020年4月19日
文档仅供参考，不当之处，请联系改正。

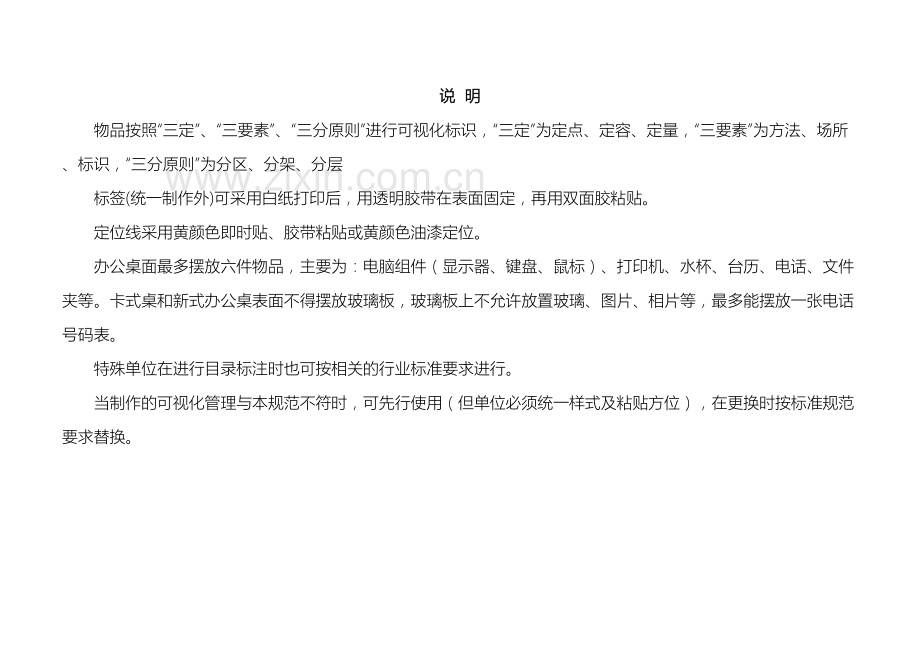

说 明
物品按照“三定”、“三要素”、“三分原则”进行可视化标识，“三定”为定点、定容、定量，“三要素”为方法、场所、标识，“三分原则”为分区、分架、分层
标签(统一制作外)可采用白纸打印后，用透明胶带在表面固定，再用双面胶粘贴。
定位线采用黄颜色即时贴、胶带粘贴或黄颜色油漆定位。
办公桌面最多摆放六件物品，主要为：电脑组件（显示器、键盘、鼠标）、打印机、水杯、台历、电话、文件夹等。卡式桌和新式办公桌表面不得摆放玻璃板，玻璃板上不允许放置玻璃、图片、相片等，最多能摆放一张电话号码表。
特殊单位在进行目录标注时也可按相关的行业标准要求进行。
当制作的可视化管理与本规范不符时，可先行使用（但单位必须统一样式及粘贴方位），在更换时按标准规范要求替换。

可视化管理

1）定义

物品的状况、人的行为一眼能认出。
2）目的

1.明确告知应该做什么，做到早期发现异常情况，使检查有效；
2.防止人的失误或遗漏，并始终维持正常的状态；
3.经过视觉，形成容易了解问题点，并能容易解决。
3）原则

1.视觉化：标示、标识与进行色彩管理；
2.透明化：将隐藏的地方显露出来；
3.界限化：把异常与正常的界限定量化，使之一目了然。
4）要点

1.从远处也能认出；
2.任何人使用也一样方便；
3.想要管理的地方做标示；
4.任何人也容易遵守，容易更改；
5.能容易知道正常与否，谁也能指出；
6.把作业的地方变成明亮、清洁。

名 称
定位线标示
编号
01
目 的
对各类物品进行定位，明确物品摆放位置，规范物品的管理，确保安全区域。
对 象
各类办公桌、办公用品、清洁用品、消防用品、仪器仪表、设备移动设施等。
标 准
1. 办公区域采用25mm黄颜色线条，四角定位；
2. 各类台面上摆放的仪器仪表等设施采用25mm黄颜色线条，四角定位；
3. 各类设备采用45-50mm黄颜色线条，四角定位；
4. 各类办公桌面采用宽10mm蓝线条，四角定位；
5. 消防用品采用红颜色线条进行四角定位，办公室内小型可移动消防用品用宽25mm线条，现场使用的采用宽45-50mm线条。
图 解
样式
25mm
办公区域：
各类台面上仪器：
25mm
各类设备：
50mm
各类办公桌上物品：
10mm
各类消防器材：
办公室：
生产现场：
25mm
50mm

名 称
区域牌标志
编号
02
目 的
有统一规范的标识牌
对 象
现场区域或楼层标识牌
标 准
颜色：如图所示
有公司标志，统一题头，统一颜色，统一字体
尺寸：长300MM＊宽200MM
图 解

＊＊＊车间
一 楼

名 称
危险区域标示
编号
03
目 的
为了使人在出入时注意安全，给危险区域做安全标示。
对 象
1. 阶梯、安全扶手、凸出的建筑物柱子 ；
2. 其它要求安全的地方。
标 准
1. 用黄色、黑色线标示危险区域， 6.安全警示标示应是黄底黑字。
2. 黄色与黑色的比率为 1：1；
3. 需要特别出入的地方要标示引导线；
4. 线的宽度50mm，黄黑线条相等；5. 线的角度 ：45度。
6.“小心台阶”黄底黑字，170号宋体加粗，12*33cm，“扶好抓稳”为黄底黑字，100号宋体加粗，21*10cm
图 解
实例
样式

名 称
灭火器/配电柜/消防栓标示
编号
04
目 的
规范现场灭火器存放区禁置线的划置，防止发生火灾时取用灭火器不便而造成时间上的浪费（配电柜、消防栓于此类似）。
对 象
现场灭火器/配电柜/消防栓存放区。
标 准
1. 现场消防器材存放区禁置线使用黄色，样式如下图；
2. 消防用品采用黄颜色线条进行四角定位，办公室内小型可移动消防用品用宽25mm线条，现场使用的采用宽45-50mm线条。
3. 小型灭火器可只划四边区域线。
图 解

灭火器存放柜划置原则：
1.宽度以灭火器存放柜实际宽度为准，选取合适宽度区划；
2..以上要求均应在确保灭火器柜门可顺利开启并取用的前提下。

名 称
推拉门的标示
编号
05
目 的
对于办公和生产场所各种门的管理，方便开门出入，防止误推误撞，预先能够做出避让行动。
对 象
生产场所和办公场所的所有各类门
标 准
1. 推、拉、固定门标示统一制作； 2. 在门锁上方40mm处贴上“推”字，并在门背面对应位置贴上“拉”字牌，当门锁上方有门把手时，以把手最高处为基准； 3. 标贴边缘与门边的距离根据门的不同而定，不大于25mm。
图 解
向左推
←
向右推
→
长*宽=120mm*60mm

名 称
办公桌面物品定置标示
编号
06
目 的
规范桌面上物品的定置标识，保持桌面简洁美观。
对 象
办公桌上的所有物品。
标 准
1. 桌面定位线为宽10mm蓝线，线条尽可能短，任何物品均采用四角定位，四边尺寸尽可能短；
2. 桌面定位线可采用公开或隐藏二种方式进行进行标示，公开方式为放在物品的外面（如实例1），隐藏方式为放在物品下面（如实例2），在物品可视部分缩进1mm进行定位。
图 解
实例2
实例1
样式
10mm

名 称
抽屉标示
编号
07
目 的
明确各抽屉保管物品的分类，使抽屉标示明确，整齐划一。
对 象
办公桌固定的抽屉、办公室的移动柜抽屉、柜子抽屉等。
标 准
1. 此标识能够定做也能够按要求打印
2．“蓝山屯河” 使用3号黑体字
3．“部门”和“用途”及填写内容使用三号宋体字
4．桌子抽屉张贴在左上角，紧靠左边缘和上边缘（包括桌子柜）
图 解

名 称
文件框及文件夹标示
编号
08
目 的
规范文件框的标识。
对 象
文件框和文件夹
标 准
1. 标识大小以文件框上张贴标识空格处尺寸为准，
2．文件框标识上用宋体3号字，左侧对齐写清楚各文件夹名称，标识上名称需与文件夹名称相对应，双面文件夹名称用小初宋体，如有拉杆文件夹，应集中放在文件框的一格或几格内与双面文件夹区分存放，拉杆文件夹名称用三号宋体。
图 解

名 称
文件柜/资料柜/物品存放柜标示
编号
09
目 的
统一规范文件柜/资料柜/物品存放柜的标示，方便查找。
对 象
所有文件柜、资料柜、物品存放柜等各种柜子。
标 准
标示位置为每个柜子的左上角或右上角
图 解

名 称
文件盒标示
编号
10
目 的
明确各文件盒的分类，使文件盒标示明确，整齐划一。文件盒管理规范化，能够节约查找时间，提高工作效率。
对 象
文件柜内文件盒。
标 准
1. 在文件盒上贴上文件明细，标签尺寸按文件盒大小自定；
2. 文件盒实行可视化形迹管理；
图 解
1

名 称
报刊架标示
编号
11
目 的
固定报纸摆放位置，避免报纸随意放置的现象，规范报纸的管理。
对 象
各类报刊及其保管架。
标 准
在报纸夹和报纸架对应的地方标示相同的颜色标签；
图 解

名 称
清洁工具标示
编号
12
目 的
明确清洁工具的放置位置，进行集中管理及方便取用，缩短查找时间，避免乱丢乱放现象，提高工作效率。
对 象
各种清洁工具。
标 准
上架、离地管理，并注意拖把的接水措施。
图 解

名 称
电源开关标示
编号
13
目 的
使开关作用可视化，减少误操作。
对 象
所有电源开关（墙壁）。
标 准
1. 标识样式如下图；
2. 标示的位置如实例。
图 解
标识样式范例

开

内容根据实际标示
关

第三排
第二排
第一排

实例1

实例2

实例3

名 称
插头/插座标示/电源线整理
编号
14
目 的
使插头作用可视化，减少误操作，规范电源线的管理，使工作场所美观、整洁。
对 象
同一插座上有两个以上的插头，两根以上的电源线
标 准
1. 如下图所示，在插头线上用标签标注出用电物品的名称；
2. 当同一插座上存在有二种相同物品时，应对相同物品标注顺序号或指明使用者，两根以上的电源线、紧扎成束
图 解

名 称
物品定置标识
编号
15
目 的
现场的定置区域或物品放置区域都要有统一规范的标识牌
对 象
卫生工具存放、工具存放区和各类物品存放区
标 准
颜色：如图所示
有公司标志，统一题头，统一颜色，统一字体
尺寸：长300MM＊宽200MM
图 解

名 称
门牌标识
编号
16
目 的
规范管理，各种房间功能一目了然方便寻找
对 象
办公室，物品储藏室，更衣室，会议室，等需要标识的处所
标 准
颜色：如图所示
有公司标志，统一题头，统一颜色，统一字体
尺寸：长300MM＊宽100MM
图 解

名 称
生产现场设备定位标示
编号
17
目 的
规范设备的管理，确保安全区域。
对 象
生产现场所有设备。
标 准
定位线使用黄色50MM线，直角定位或区域定位；
图 解

名 称
通道地面线标示
编号
18
目 的
指明人行通道的区域，确保安全区域，形成人流、物流鲜明的工厂环境，使员工和访客心情愉快。
对 象
主要通道、一般通道线、辅助通道线、区域通道线。
标 准
1. 主通道线为黄色100mm宽的线条；
2. 一般通道线、辅助通道线、区域通道线一般为50-60mm宽的线条。
图 解
50mm
100mm

名 称
零件放置区标示
编号
19
目 的
明确规划零件摆放的区域，确保零件定点放置，缩短查找时间。
对 象
各种临时存放、固定存放的零部件、材料、半成品、完成品等。
标 准
零部件区域前竖立名称标示牌，规格由各单位统一尺寸。
图 解

名 称
转工车、移动车标示
编号
20
目 的
明确搬运工具的存放场所、使用部门及管理责任人等，避免拿错或丢失现象，能够减少移动工具类无人管理的现象。
对 象
一般移动类的工具车或架台车，如：液压叉车、转工车、电瓶车等
标 准
1. 地面或墙上标示运输工具的原位置（黄线：50mm ）；
2. 在运输工具的显眼位置张贴或悬挂标示牌；
3. 标示牌上应工具名称、有使用单位、用途、编号、责任人等相关信息。
图 解

名 称
行车标示
编号
21
目 的
规范吊装设备的管理，并起到提醒和警示，确保安全的目的。
对 象
所有行车、电动葫芦、手动葫芦等吊装设备。
标 准
1. 制作标示牌悬挂或张贴在显眼的位置；
2. 制作控制开关固定装置和规定吊装设备的停放位置；
3. 吊装结束后，应按图归位。
图 解

名 称
工具柜标示
编号
22
目 的
统一规范工具柜的标示，方便管理。
对 象
所有使用的工具柜。
标 准
1. 标签尺寸：80MM×50MM
2. 标示位置为每个柜子的左上角。
3. 柜内小工具实行迹管理。
图 解
※车间
一层————————
二层————————
三层————————
责任人：

名 称
小工具的管理
编号
23
目 的
规范管理，减少寻找而浪费的时间，提高生产效率。
对 象
刀具、刀片、修理工具等小工具。
标 准
一般形迹管理，如下图所示，。
图 解

名 称
设备标识
编号
24
目 的
制作统一的设备标识规范化管理
对 象
生产装置所有设备（不包括各种泵）
标 准
颜色：如图所示
有公司标志，统一题头，统一颜色，统一字体
图 解

名 称
手套/绳索的保管方法
编号
25
目 的
规范化管理，方便拿取去，避免乱丢乱放，减少浪费，且美观实用。
对 象
生产现场、库房的各种手套、绳索等。
标 准
标示清楚，方便拿取，节约空间，美观使用为目的
图 解

名 称
物品定置标识
编号
26
目 的
工具存放区、各类物品存放区内数量和物品类型较多时使用
标 准
颜色：如图所示，能够打印制作
有公司标志，统一题头，统一颜色，统一字体
标识张贴位置以墙群线高度张贴，显眼易于查看
尺寸如下：
图 解

名 称
管道流向标示
编号
27
目 的
1. 使排管的流体名、流动方向、压力等能够可视化；
2. 能够预知管道危险性，提高管道的维护效率。
对 象
所有管道。
标 准
1. 标签上标明流体的名称、流向、压力、来去地点；
2. Φ80以上标签规格300mm×165mm; Φ80以下规格：220mm×110mm；
3.字体Φ80以上规格为80号宋体加粗，Φ80以下规格为55号宋体加粗
图 解

名 称
外围管架管线标示
编号
28
目 的
各种介质、流向、分界处做明显标识，方便学习和管理、减少误操作发生
对 象
所有外部管架管线
标 准
1.指示牌上要标列清楚所有管线各种介质名称、压力、流向等
2.指示牌上管线排列顺序要严格按照实际方位标示
3.指示牌规格：150cm×100cm。
4. “⊙”表示进，“×”表示回
图 解

名 称
阀门开关标识牌
编号
29
目 的
常见阀门在操作后悬挂状态标识牌，方便学习和管理、减少误操作发生
对象
关键常见阀门
标准
1.阀门名称和注意事项为二号宋体，状态为初号宋体加粗，其它规格尺寸如下图
图 解
