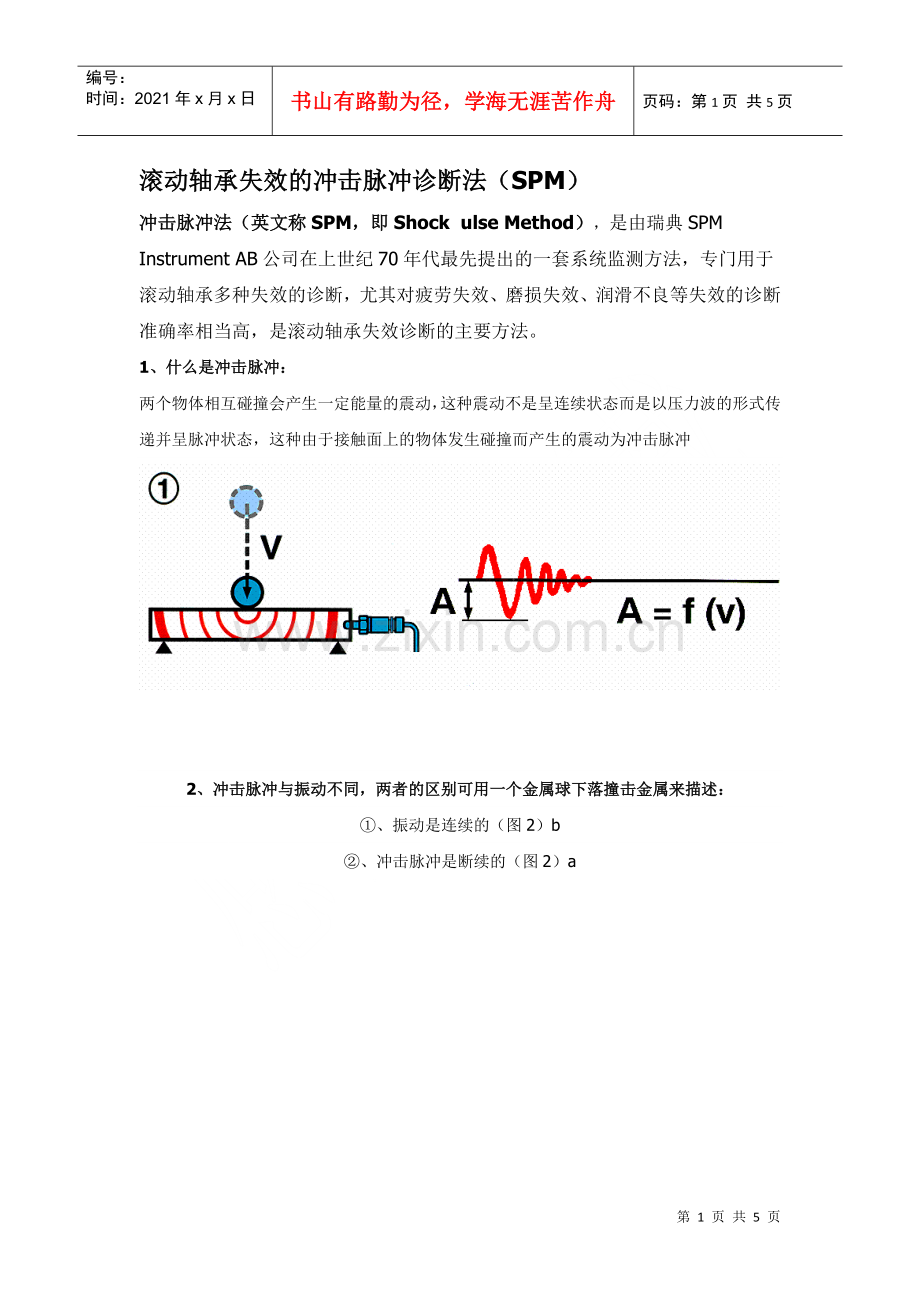

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页 共5页滚动轴承失效的冲击脉冲诊断法（SPM）冲击脉冲法（英文称SPM，即Shockulse Method），是由瑞典SPM Instrument AB公司在上世纪70年代最先提出的一套系统监测方法，专门用于滚动轴承多种失效的诊断，尤其对疲劳失效、磨损失效、润滑不良等失效的诊断准确率相当高，是滚动轴承失效诊断的主要方法。1、什么是冲击脉冲：两个物体相互碰撞会产生一定能量的震动，这种震动不是呈连续状态而是以压力波的形式传递并呈脉冲状态，这种由于接触面上的物体发生碰撞而产生的震动为冲击脉冲2、冲击脉冲与振动不同，两者的区别可用一个金属球下落撞击金属来描述：、振动是连续的（图2）b、冲击脉冲是断续的（图2）a 3、冲击脉冲能量的大小取决于两方面： 物体碰撞时的冲击速度 物体表面凹凸不平度4、冲击脉冲值与滚动轴承状态的关系我们知道，滚动轴承的滚动体与滚道表面并不是绝对光滑的，在轴承转动时，“粗糙”的表面使两者之间的润滑油产生波动，并对外滚道产生能量较小但频率较高的冲击；同时滚动体滚过某一缺陷位置时则会产生一个相对能量较大，但频率较低的冲击，这种冲击会随着滚动体或滚道表面产生的缺陷而明显增大。冲击脉冲法就是采用特殊的振动传感器将以上信号放大后加以采集，经过分析处理后确定滚动轴承的运行状态。5、滚动轴承的寿命及评定参数（1）、滚动轴承的寿命滚动轴承的寿命是以同一批型号的轴承，在相同运转条件下90%的轴承不发生破坏前的转数（以106转为单位）或工作小时数作为轴承的寿命，并把这个寿命叫做额定寿命。而冲击脉冲对轴承寿命的定义为，一只完好的新轴承有一个初始冲击震动值，当冲击震动值达到初始冲击震动值的1000倍左右时，就认为该轴承已经达到使用寿命的终点。用分贝（dB）表示时，轴承寿命终点的冲击震动值为60 dB，即：20lg1000/1=20lg103=20*3=60 (dB)（2）、几个状态评定参数的含义：dBsv：冲击脉冲值的绝对分贝，是用来衡量冲击脉冲能量强度的绝对值。dBi： 冲击脉冲值的背景分贝，即滚动轴承初始值。其数值大小取决于滚动轴承内径大小和转速的大小。dBn： 冲击脉冲值的标准分贝。用来评定滚动轴承工作状态的标准。dBn dBsv- dBidBm：最大分贝，它的定义是时间窗口中最强的脉冲，表示滚动轴承元件损坏的最大程度。dBc： 地毯分贝。其数值为每秒产生200个冲击脉冲信号的最高读数。表示滚动轴承的润滑状态。一个工作状态良好的滚动轴承，地毯值低于10 dBn。dBc总是小于dBm。dBm、dBc读数是相对读数，不是绝对分贝dBsv，而是标准分贝dBnHR：高频冲击值，其数值为每秒产生1000个冲击脉冲信号时的数值。相当于最小值，但不是最小值。LR：低频冲击值，其数值为每秒产生40个冲击脉冲信号时的平均数值。相当于最大值，但不是最大值。HR、LR读数是绝对分贝dBsv滚动轴承的寿命滚动轴承的寿命是以同一批型号的轴承，在相同运转条件下90%的轴承不发生破坏前的转数（以106转为单位） 第 5 页 共 5 页
