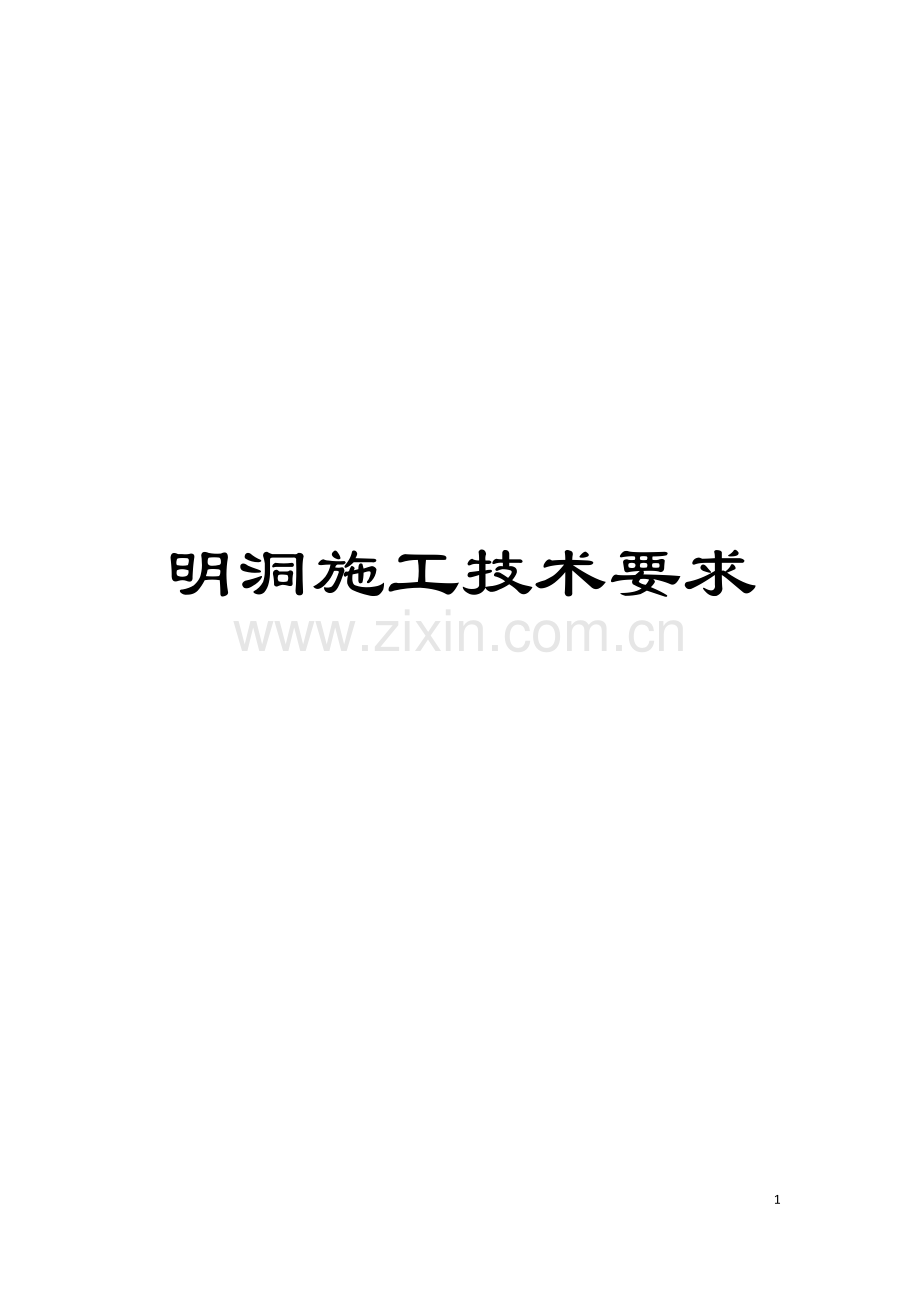

明洞施工技术要求模板.doc

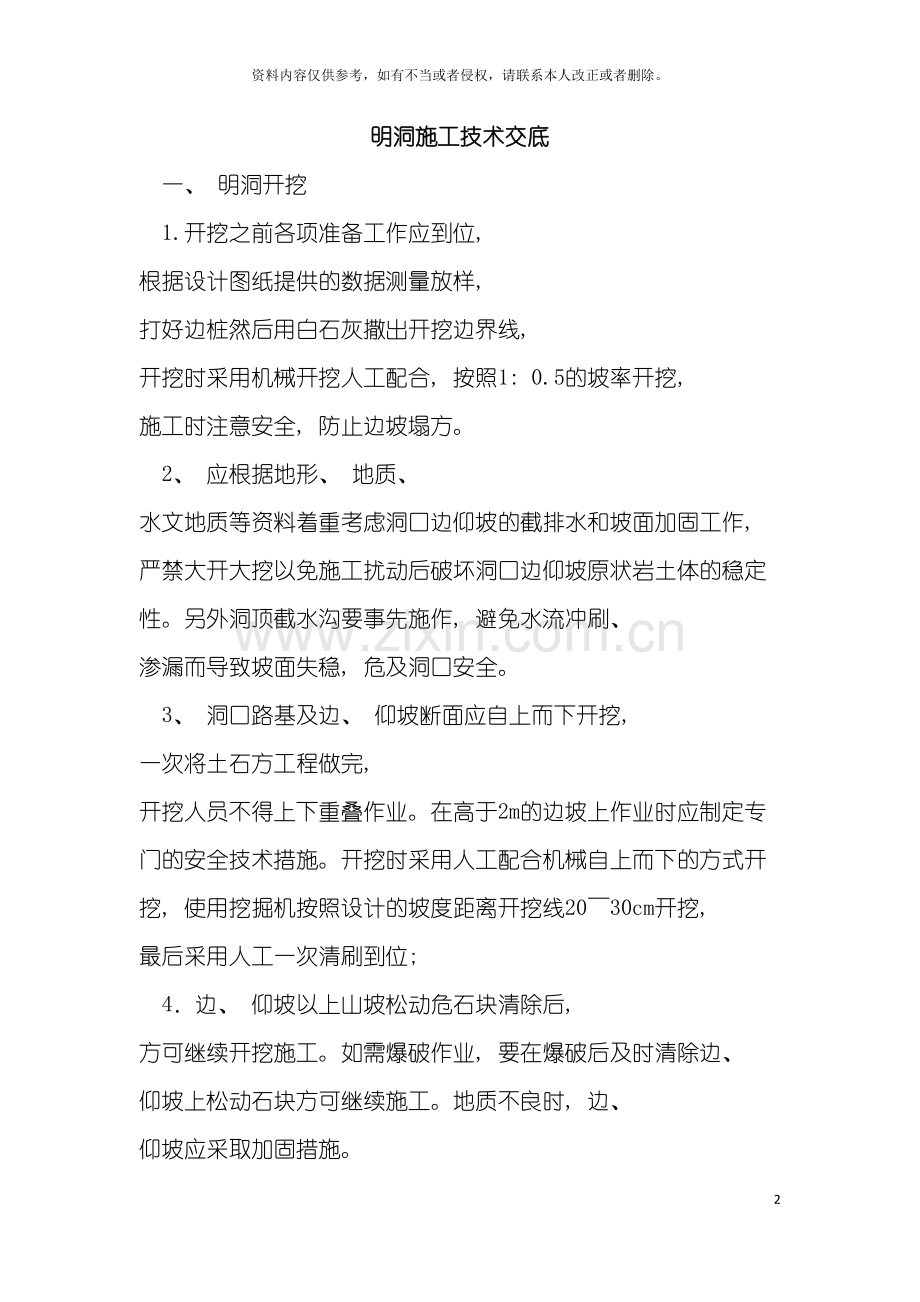

明洞施工技术要求8资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。明洞施工技术交底一、 明洞开挖1.开挖之前各项准备工作应到位, 根据设计图纸提供的数据测量放样, 打好边桩然后用白石灰撒出开挖边界线, 开挖时采用机械开挖人工配合, 按照1: 0.5的坡率开挖, 施工时注意安全, 防止边坡塌方。2、 应根据地形、 地质、 水文地质等资料着重考虑洞口边仰坡的截排水和坡面加固工作, 严禁大开大挖以免施工扰动后破坏洞口边仰坡原状岩土体的稳定性。另外洞顶截水沟要事先施作, 避免水流冲刷、 渗漏而导致坡面失稳, 危及洞口安全。3、 洞口路基及边、 仰坡断面应自上而下开挖, 一次将土石方工程做完, 开挖人员不得上下重叠作业。在高于2m的边坡上作业时应制定专门的安全技术措施。开挖时采用人工配合机械自上而下的方式开挖, 使用挖掘机按照设计的坡度距离开挖线2030cm开挖, 最后采用人工一次清刷到位; 4边、 仰坡以上山坡松动危石块清除后, 方可继续开挖施工。如需爆破作业, 要在爆破后及时清除边、 仰坡上松动石块方可继续施工。地质不良时, 边、 仰坡应采取加固措施。5端墙处的土石方开挖后, 要及时对松动岩层进行支护。6、 隧道门及端墙工程施工应符合下列规定: 砌体工程脚手架、 工作平台应搭设牢固, 并应设有扶手、 栏杆。肢手架不得妨碍车辆通行: 起拱线以上的短墙施工时应设安全网, 防止人员、 工具和材料坠落; 起吊作业时机下严禁车辆和行人通行。7、 地基换填: 进口端上行线换填长度55m, 下行线55m, 换填深度均为1.0m, 填料必须采用级配良好的天然砂砾( 砂砾粒径不得大于5cm, 强度不低于四级, 含泥量2) 分层填筑, 分层厚度不得大于30cm, 压实度96。换填处理后的地基承载力300Kpa。8、 仰坡喷锚防护: ( 1) 、 锚杆施工: 根据给定的锚杆间距和布置形式对孔位定位放线, 然后根据位置钻孔, 钻孔方向必须垂直于坡面, 孔深控制在杆体长度50mm, 孔径须杆体直径15mm; 孔钻好后用高压水或高压风进行清孔; 采用先注浆后插入杆体, 注浆时应堵塞孔口, 注浆管应插至孔底510cm随水泥砂浆的注入缓慢均匀地拔出, 随即迅速将杆体插入, 若孔口无水泥砂浆流出应将杆体拔出重新注浆, 若注浆开始或中途停止30min应用水润滑注浆罐及其管路, 注浆孔口的压力不得大于0.4Mpa。其施做顺序为钻孔吹净钻孔用灌浆管灌浆垂直插入锚杆杆体孔口将杆体固定。为保证加固预加固的效果, 待锚固砂浆的强度达到设计强度的70以上后, 可进行洞体的开挖; ( 2) 、 钢筋网的制作采用人工绑扎, 不得点焊, 以防止烧伤钢筋而影响受力; ( 3) 喷射砼采用干喷法, 喷射前将受喷面的粉尘和杂物用水或风清理干净。喷射砼施工时, 为使喷层表面平整光滑, 喷头与受喷面基本垂直, 距离保持0.60.8m左右, 并呈螺旋状自下而上施喷。每次喷射宽度控制在1米左右, 喷射完成2小时后, 对其表面喷水养护, 使其表面保持湿润。干喷施工工艺流程。( 4) 、 回填, 待明洞工程完工后( 明洞回填) 方可回填并进行菱形骨架防护施工。9、 边坡: 边坡开挖工序同仰坡; 待洞口工程完工后进行菱形骨架防护施工。10、 隧道洞顶、 洞口截水沟、 排水沟: ( 1) 、 按照设计提供的具体位置、 断面尺寸进行放样, 洞顶截、 排水沟距离仰坡开挖线不得小于2m; ( 2) 、 按照放好的样进行开挖, 开挖后的断面必须符合设计图纸给定的几何尺寸。基坑开挖后用小型夯具对基底进行夯实处理, 其密实度90; ( 3) 、 铺设加筋土工膜, 铺设时必须平顺, 前后两端的搭接长度50cm( 按照纵坡方向, 坡度大的一端在上, 坡度小的一端在下设置) ; ( 4) 、 砌筑时按照坐浆挤密法施工, 砌筑后的纵坡顺直, 曲线线形圆滑, 沟壁平整、 稳定, 无贴坡。沟底平整, 排水畅通, 无冲刷和阻水现象。砂浆饱满, 缝宽23cm, 且无通缝现象。勾缝采用”凹”缝, 成形后的线形顺直美观。( 5) 、 每隔10m或地形发生变化处设置沉降缝, 缝宽23cm, 砌筑完毕后用沥青油麻絮填塞密实; 当纵坡大于10时, 每隔4m设一道底宽1m的防滑坎; 端头设置40( 宽) *150( 高) cm的仰水墙。( 6) 、 材料规格要求 : 片石厚度不得小于15cm, 宽度不得小于长度的1/3为宜; 采用粗砂, 其含泥量3, 砂浆拌制采用JS500强制式搅拌机集中拌和, 三轮车运至现场, 现场砂浆堆放时应铺好铁皮, 不能在地面上直接堆放。( 7) 、 拌好的砂浆必须在初凝前使用完毕, 当天使用的砂浆必须做到工完场清, 砌好的截、 排水沟必须做好养护工作。11.明洞混凝土施工明洞采用模注混凝土。砼灌注分成仰拱、 拱墙两步进行, 先施工仰拱钢筋砼并设置接茬筋, 拆模后将施工接缝面凿毛, 将钢模台车测量就位后浇注砼。仰拱采用组合钢模板, 人工立模浇注; 拱墙砼施工采用整体移动式模板台车作内模, 外模采用木模, 先固定整体框架, 随砼浇筑高度逐层安装外模。砼采用泵送入模, 插入式捣固器振捣, 拱墙砼一次浇筑成型。12、 明洞防水层施工拱圈浇筑完成, 砼达到设计强度75%后, 铺设洞顶防水层。施工时, 先将砼表面的外露杂物清理干净, 砼表面上凹凸不平处修凿平整, 用水泥砂浆将衬砌外表涂抹平顺, 将用于固定外模的钢筋切除, 并作打磨处理, 以防止损伤防水板。然后按设计要求铺设防水层。13、 明洞反压回填明洞回填采取分层压实, , 每层厚度不大于30cm, 使用冲击式打夯机夯实, 压实度不得小于93%。施工时保证边仰坡稳定和明洞结构安全。明洞土体内布设单向土工格栅, 上下层间距为50cm, 搭接长度为20cm, 纵横向每隔1m采用长80cm8”U”型钉固定。土工格栅共17层, 顶上四层为整体式布设, 其余均布设于明洞两侧, 纵向长度为10m。在明洞回填施工完毕后, 施作仰坡菱型骨架护坡, 恢复其原地表水渠、 耕地及洞顶乡村公路, 修建洞顶排水设施。14、 洞门施工本隧道洞门均为削竹式。为提高洞门轮廓的整体性和美观性, 灌注洞口明洞时, 堵头变形模板采用竹胶板, 按洞门弧形轮廓下料, 接头处使用胶水粘接, 灌注砼时连续施工, 减少施工冷缝, 达到洞门轮廓圆顺, 光洁度、 平整度高, 砼质量内实外美的目的。15、 拱式明棚拱式明棚的基础处理同隧道削竹式洞门基地一起处理完成, 采用6%水泥稳定砂砾换填; 在浇注基础砼及拱墙砼时注意将预埋钢筋的设置, 确保后续明棚200铝合金管的安装。16、 长管棚施工隧道进出口均设计了32米长管棚超前支护。长管棚钻孔前先行施工混凝土套拱, 等套拱混凝土强度达到设计要求再进行钻孔。钻孔精度是长管棚注浆质量的关键环节和前题, 拟采用WKG5型水平钻机, 该机体积小, 搬运灵活。采用896热轧无缝钢管, 节长为36m, 并以15cm长的丝扣连接。为使钢管接头错开, 编号为奇数的第一节管采用3m, 编号为偶数的第一节管采用6m钢管, 以后每节均采用6m长钢管。钻机立轴方向必须准确控制, 以保证孔口的孔向正确, 每钻完一孔便顶进一根钢管, 钻进经常见测斜仪量测钢管钻进的偏斜度, 发现偏斜超过设计要求, 及时纠正。为保证同一截面接头数不大于50和相临钢管接头错开, 对钢管预先编排, 长短搭配, 按编排号对号入座。注浆前对注浆机、 管道等进行严格检查, 以免中途停止, 造成废孔。注浆一次注满, 压力表示到设计值并稳定一段时间方可停止。
