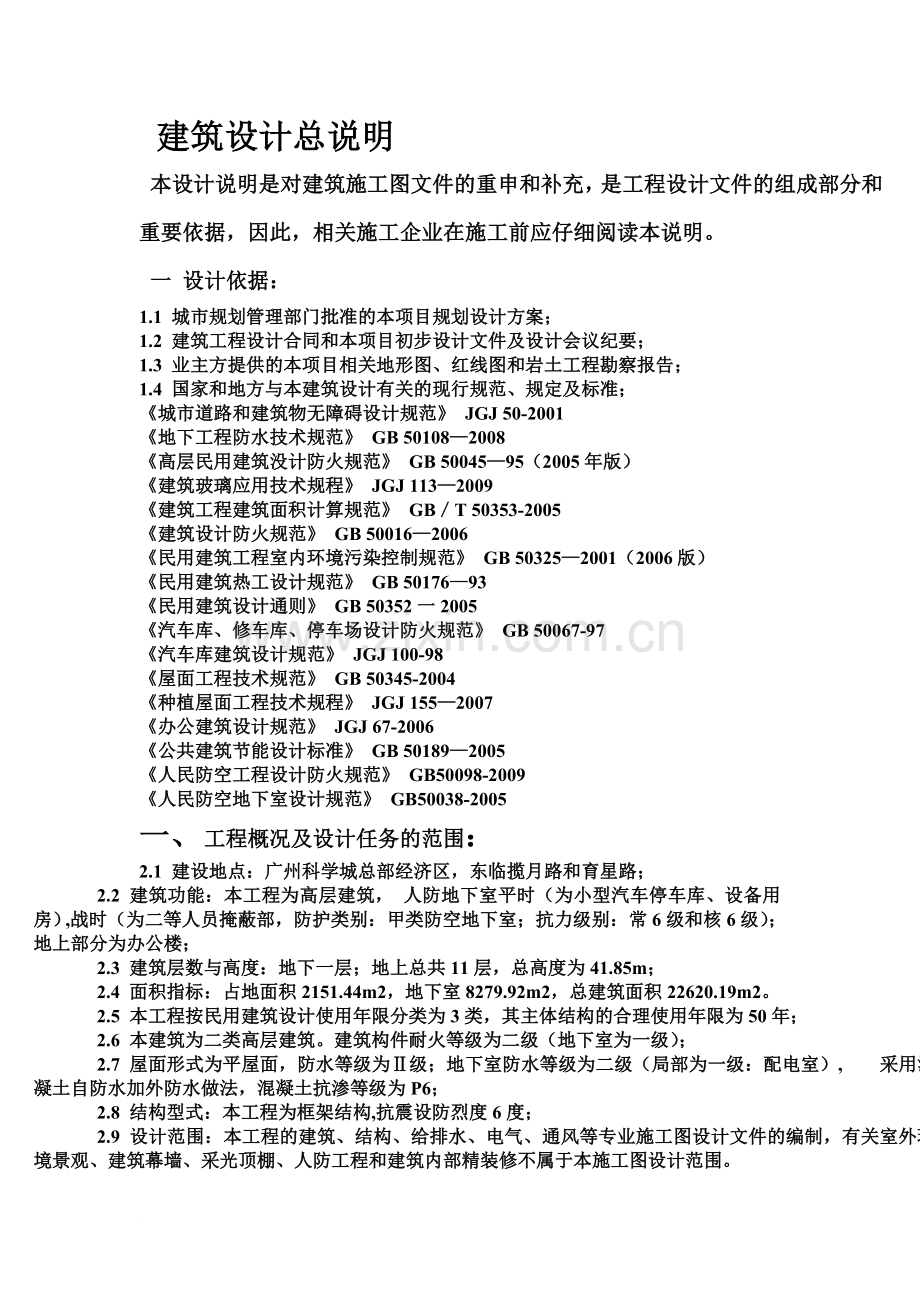

1、公共建筑施工图设计说明模板建筑设计总说明本设计说明是对建筑施工图文件的重申和补充,是工程设计文件的组成部分和重要依据,因此,相关施工企业在施工前应仔细阅读本说明。一 设计依据:1.1 城市规划管理部门批准的本项目规划设计方案;1.2 建筑工程设计合同和本项目初步设计文件及设计会议纪要;1.3 业主方提供的本项目相关地形图、红线图和岩土工程勘察报告;1.4 国家和地方与本建筑设计有关的现行规范、规定及标准;城市道路和建筑物无障碍设计规范 JGJ 50-2001地下工程防水技术规范 GB 501082008高层民用建筑没计防火规范 GB 5004595(2005年版)建筑玻璃应用技术规程 JGJ
2、1132009建筑工程建筑面积计算规范 GBT 50353-2005建筑设计防火规范 GB 500162006民用建筑工程室内环境污染控制规范 GB 503252001(2006版)民用建筑热工设计规范 GB 5017693民用建筑设计通则 GB 50352一2005汽车库、修车库、停车场设计防火规范 GB 50067-97汽车库建筑设计规范 JGJ 100-98屋面工程技术规范 GB 50345-2004种植屋面工程技术规程 JGJ 1552007办公建筑设计规范 JGJ 67-2006公共建筑节能设计标准 GB 501892005人民防空工程设计防火规范 GB50098-2009人民防空地
3、下室设计规范 GB50038-2005一、 工程概况及设计任务的范围:2.1 建设地点:广州科学城总部经济区,东临揽月路和育星路;2.2 建筑功能:本工程为高层建筑, 人防地下室平时(为小型汽车停车库、设备用房),战时(为二等人员掩蔽部,防护类别:甲类防空地下室;抗力级别:常6级和核6级);地上部分为办公楼;2.3 建筑层数与高度:地下一层;地上总共11层,总高度为41.85m;2.4 面积指标:占地面积2151.44m2,地下室8279.92m2,总建筑面积22620.19m2。2.5 本工程按民用建筑设计使用年限分类为3类,其主体结构的合理使用年限为50年;2.6 本建筑为二类高层建筑。建
4、筑构件耐火等级为二级(地下室为一级);2.7 屋面形式为平屋面,防水等级为级;地下室防水等级为二级(局部为一级:配电室), 采用混凝土自防水加外防水做法,混凝土抗渗等级为P6;2.8 结构型式:本工程为框架结构,抗震设防烈度6度;2.9 设计范围:本工程的建筑、结构、给排水、电气、通风等专业施工图设计文件的编制,有关室外环境景观、建筑幕墙、采光顶棚、人防工程和建筑内部精装修不属于本施工图设计范围。三、尺寸与标高3.1 本工程0.000标高相当于绝对高程详总平面施工图,室内外高差详见底层平面图或剖面图;3.2 本工程施工图所注标高(除屋面为结构板面标高外)均为完成后建筑面标高;其它凡注明“(结)
5、”的均为结构板面标高;3.3 本工程总图和标高标注以米为单位,其它均以毫米为单位。四、防火设计:4.1 本工程每个防火分区不大于:地下室设备用房1000m2;地下小型汽车停车库4000m2,地上每层3000m2;均设自动报警及自动灭火系统。4.2 地下及地面以上设置消防电梯;均采用防烟楼梯间。4.3 防火墙和防火分隔墙上严禁开设洞口并避免管道穿越;管道穿过墙体和楼板时燃烧材料将其周围缝隙填塞密实并用水泥砂浆粉平;室内隔墙应砌至梁板底部并不留缝隙;4.4 管道井待设备安装测试后在每层楼板处采用与楼板相同厚度的细石混凝土浇筑封堵。管井与走道、房间相连通的孔洞应采用水泥砂浆进行封堵。送排风井内壁应粉
6、平不漏气;4.5 上下层和同层房间的通窗在窗与楼板、隔墙处的缝隙应采用防火封堵材料封堵;4.6 防火门应为向疏散方向开启的平开门,并在关闭后能从任何一侧手动开启。用于疏散走道、楼梯间和前室的防火门,应具自行关闭功能。双扇防火门,应具有按顺序关闭的功能;4.7防火分区间采用防火卷帘分隔时,应符合下列规定:1.防火卷帘的耐火极限不应低于3.00h。当防火卷帘的耐火极限符合现行国家标准门和卷帘耐火试验方法GB7633有关背火面温升的判定条件时,可不设置自动喷水灭火系统保护;符合现行国家标准门和卷帘耐火试验方法GB7633有关背火面辐射热的判定条件时,应设置自动喷水灭火系统保护。自动喷水灭火系统的设计
7、应符合现行国家标准自动喷水灭火系统设计规范GB50084的有关规定,但其火灾延续时间不应小于3.0h。2.防火卷帘应具有防烟性能,与楼板、梁和墙、柱之间的空隙应采用防火封堵材料封堵。3.卷帘两侧柱或墙上要预埋固定卷帘门轴的埋件,该埋件图由安装单位配合确定。4.8 公共疏散门应为向疏散方向开启的平开门,且应设置在火灾时不需要使用钥匙等任何器具即能迅速开启的装置,并在明显位置设置使用提示,直通室外的安全出口上方应设置宽度不小于1.0m的防火挑檐;4.9 消防电梯前室门口应设挡水设施,消防电梯轿厢内装修应采用不燃材料;4.10防火门、防火卷帘及其五金、防火涂料等应采用经消防部门认可的产品。五、墙体工
8、程:5.1 墙体材料:0.200以下采用MU100灰砂砖水泥砂浆砌筑;其它墙体采用蒸压粉煤灰加气砼砌块M5专用砂浆砌筑,顶层墙体和女儿墙采用M7.5砂浆砌筑;砌筑方法及门窗洞口处理详蒸压加气混凝土砌块墙体构造(05ZJ103),墙体厚度除注明外均为200厚;5.2 窗台压顶详05ZJ103-9页-3/4;女儿墙压顶详05ZJ103-15页-1;5.3 填充墙与钢筋砼构件接缝处做法详05ZJ103-12页;六、内外墙面:6.1 内外墙面粉刷前,务须先用清水润湿墙面;6.2 外墙面采用涂料装饰,其分色及选用颜色详见立面图说明。所建设单位、施工单位三方认可后方可施工;6.3 外门窗的窗眉底、阳台底、
9、挑檐底、雨棚及外挑构件板底等外口均需粉出水泥砂浆滴水线(鹰嘴),做法参照98ZJ901-21-A,缝内嵌10X10黑色塑料条;6.4 外窗台面、外挑檐面均向外做3%坡度排水,女儿墙顶面向内侧坡3%,均用粉刷砂浆调节坡度(凡檐口部分粉刷砂浆均须加5%防水剂);6.5 所有室外雨蓬、挑檐、外凸窗台及阳台板底用10厚1:1:4混合砂浆刮糙,5厚1:2水泥砂浆粉面刷白色涂料;6.6 内墙面(包括柱)阳角处及门窗洞口均应做护角,高度1800,每边宽角,然后再做粉刷面层。护角做法为15厚1:2水泥砂浆掺水重20%白乳胶。七、门窗:7.1 建筑外门窗密闭性能应不低于建筑外门窗气密、水密、抗风压性能分级及检验
10、方法(GB/T7106-2008)规定的气密性6级、水密性3级和抗风压性能5级;7.2 门窗选型详门窗表,所示尺寸为洞口尺寸;外门窗框安装后边缝采用发泡聚氨酯填塞密实;7.3 门窗立樘:外门窗均逢墙中立樘;内门窗:推拉门窗、弹簧门、金属门墙中立樘 平开启方向墙面立樘。门框与墙体连接大样详98ZJ681第35页;7.4 门窗玻璃的选用应遵照建筑玻璃应用技术规程JGJ113-2009;7层及以上建筑物外 开窗、面积大于1.5mU2U的窗玻璃或底边离最终装修面小于500的落地窗、室内玻璃隔断、出入口、 门厅等易受到人体或物体碰撞部位的门窗玻璃应采用安全玻璃,落地玻璃门应在 视线高度设醒目标志;八、栏
11、杆(板):8.1 室外玻璃拦板和雨篷应采用厚度12.76mm以上的夹层安全玻璃,并进行抗风压和抗震设计;8.2 楼梯和护窗栏杆分别选用05ZJ401第11页-W和第26页-1B/2B,扶手详第28页-16,嵌入窗洞内的护窗栏杆与墙、柱连接大样详05ZJ401第30页-18/19。楼梯水平段栏杆长度大于500mm时,其扶手高度不小于1.05m;垂直杆件间净空不应大于110mm。九、防排水设计:9.1 屋面:9.1.1 屋面施工时应确保保温材料干燥,保温层排气构造详05ZJ201-25页-1、2、3;保温层排气构造详05ZJ201-25页-1、2、3;05ZJ201-27页-2、4、6;9.1.2
12、 屋面(露台)落水采用%C100UPVC成品落水管及配套产品,不同标高屋面排水落管 下部水落管下部应加设水簸箕,做法详05ZJ201第32页大样C;9.1.3 天沟、檐沟、泛水、雨水口、变形缝和突出屋面部位、阴阳角处须加做一层防水材料;9.1.4 屋面设施的防水处理应符合下列规定:9.1.4.1设施基座与结构层相连时,防水层应包裹设施基座的上部,并在地脚螺栓周围做密封处理;9.1.4.2在防水层上放置设施时,设施下部应浇筑细石混凝土,其厚度不应小于50mm;9.1.4.3需经常维护的设施周围和屋面出入口至设施之间的人行道应铺设刚性保护层。9.2 楼面: 卫生间详05ZJ103第14、15页;阳
13、台详05ZJ103第18页;楼板留洞在管道安装完毕后,用C20细石混凝土封堵密实,卫生间穿管应预埋套管。套管应突出完成面50mm;9.3 地下室:9.3.1 地下室防水砼应连续浇筑,少留施工缝,施工缝和穿墙套管应设置止水环或止水带;施工前先清理表面,再用防水材料处理界面,并及时浇筑混凝土;施工缝、后浇带和阴阳角部位 应加做一层防水;9.3.2 桩头施工界面混凝土应清理干净、密实,防水材料应与垫层防水层连为一体,钢筋处采用遇水膨胀止水条;9.3.3 地下室防水做法均为卷材外防水,防水材料位于迎水面一侧,详05ZJ311地下室防水图集及本设计计装修构造做法说明;9.3.4 地下室的排水沟及集水坑详
14、结施及建施图纸,上置铸铁盖板除图中注明外,做法均参照 07J306-28;9.3.5 所有穿地下室外壁或其它防水部位的管线均应安装防水套管,安装完后做好防水密封处理。 管线安装完后还应进行防水测试,确保不出现渗漏,见05ZJ311有关说明及做法;9.3.6 地下室底板、顶板及外围四壁均为防水混凝土,详见结构设计说明;9.4 材料与施工:9.4.1 防水材料基层表面应干净、平整、坚实、无浮浆和基本干燥,基层阴阳角处均应做成半径不小于50mm的圆弧,水落口周围应做成略低的凹坑;9.4.2 防水材料与基层处理剂、胶粘剂、密封材料、保护层以及两种防水材料、基层处理剂与密封材料应具相容性;9.4.3 铺
15、贴卷材应采用搭接法。平行于屋脊的搭接缝,应顺流水方向搭接;垂直于屋脊的搭接 缝,应顺年最大频率风向搭接;上下层及相邻两幅卷材的搭接缝应错开且不宜留在天沟底;9.4.4 防水材料严禁在雨天、雪天和五级风及以上时施工,施工中途下雨、下雪,应做好已铺 卷材周边的防护工作;环境气温低于5时,卷材防水应采用热熔法、焊接法,涂膜防水 应采用溶剂型;涂膜防水应避免高温或暴晒施工;防水层施工完毕后应及时做好保护层;十、环保10.1 本工程按民用建筑工程室内环境污染控制规范GB50325-2001(2006年版)规定为类,所采用的建筑装饰材料应符合该规范的要求:10.1.1.所使用无机非金属建筑主体和装修材料,
16、其放射性指标限量应符合该规范A类规定;10.1.2.室内用人造木板及饰面人造木板,游离甲醛或游离甲醛释放量应符合该规范E1类规定;10.1.3.室内装修所使用的木地板及其他木质材料,严禁采用沥青、煤焦油类防腐、防潮处理剂;10.1.4.工程中所使用的能释放氨的阻燃剂、混凝土外加剂,氨的释放量不应大于0.1;10.1.5.能释放甲醛的混凝土外加剂,其游离甲醛含量不应大于0.5gKg;十一、建筑节能:11.1本工的建筑围护结构保温隔热性能的节能主要措施为:11.1.1主要做法为加气混凝土砌块墙体;11.1.2无机保温砂浆内保温;11.1.3非断桥吕合金6+12A+6中空玻璃窗;11.1.4屋面为5
17、0厚挤塑聚苯板;11.1.5建筑物体型系数为0.32,节能率为65%,各项节能指标详节能设计专篇及计算书;十二、无障碍设计:12.1 本工程属公共建筑,应在建筑基地(人行通路和停车车位)、建筑入口、入口平台及门、走道和电梯、公共用房及接待用房、公共厕所等进行无障碍设计;12.2 本建筑在无障碍出入口和供轮椅通行的平台设有雨篷;入口处室外地面坡度1:50,室内外高差小于15mm且以缓坡过渡;12.3 供无障碍通行的门应为自动门、推拉门和小弹力平开门;12.4 入口及坡道详05ZJ301第9页大样3C,栏杆详05ZJ301第8页大样9;12.5 无障碍标识:本工程应在无障碍通道、停车车位、轮椅坡道
18、和入口、无障碍电梯、无障碍卫生间等处设置国际通用的无障碍标志牌;12.6 盲道:供残疾人使用的出入口、服务台、电梯、电话、洗手间等位置,应铺设提示盲道,12.7 无障碍电梯参05ZJ301第27页,电梯厅应设置能显示电梯运行和抵达的音响装置,12.8 残疾人停车车位布置详总平面图。十三、建筑设备设施13.1 本工程有关电梯的井道、机房、底坑等参数尺寸参照现行国家电梯图集绘制,施工前甲方应提供厂家的完整电梯土建施工资料以完善设计,并应待设备到位核实无误后方可施工。电梯预埋件与预留洞需电梯厂家出图配合,预埋铁件应与主体结构同时施工。13.2 本工程共设有6部电梯,其中XT1、XT2为消防电梯,XT
19、1兼无障碍电梯;电梯编号额定载重量Kg(人)额定速度(m/s)停站数提升高度(m)数量(台)XT12、1000(13)2.51243.02.0KT12、1000(13)2.0十四、涂料和油漆14.1 13.1 所有可见木构件均涂腊克漆,详05ZJ001涂7;钢构件均涂磁漆,详05ZJ001涂14;14.2 内外墙涂料施工前应确保基层干燥,平整,无裂缝。外墙腻子必须采用柔性腻子,面漆施工前应先涂抗碱底漆。十五、其它15.1 人防工程由专业人防设计院设计,详人防施工图;15.2 本工程应在施工图纸审查通过并经过图纸交底后方能施工;15.3 本设计未完善之处,施工前业主应提前通知设计单位进行修改;施工、验收和变更均应严格遵守现行国家设计规范及施工验收规范。of accountability, redress of orders and prohibitions. Strengthening the honesty and self-discipline of leading cadres honesty in politics and education work, enhance leaders ability to resist6
