预应力锚索造孔工序质量检验表
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
检验日期
年 月 日
施工依据
锚孔编号
设计张拉力(kN)
锚索类型
项类
检验项目
单位
设计值
实测值
误差值
评 价
主控
项目
1
方位角
度
2
倾角
度
3
孔深
m
4
孔向
度
通常
项目
1
孔口桩号
X＝
m
Y＝
m
2
孔口高程
m
3
孔径
mm
4
洗孔
检验
结果
主控项目：
通常项目：
评定等级
承
建
单
位
质量责任人
监
理
单
位
监理工程师
初检：
复检：
终检：
年 月 日
年 月 日

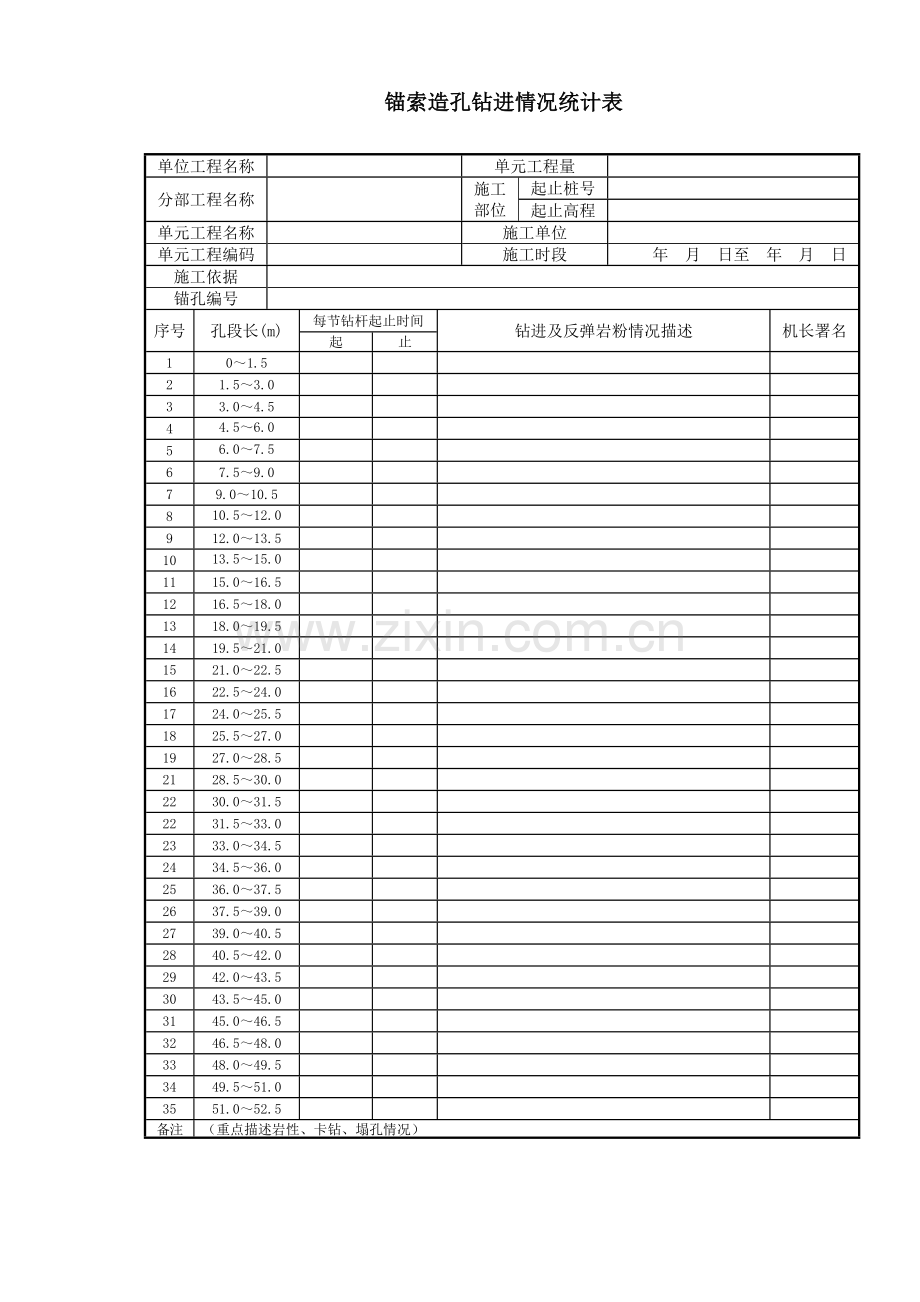

锚索造孔钻进情况统计表
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
施工时段
年 月 日至 年 月 日
施工依据
锚孔编号
序号
孔段长(m)
每节钻杆起止时间
钻进及反弹岩粉情况描述
机长署名
起
止
1
0～1.5
2
1.5～3.0
3
3.0～4.5
4
4.5～6.0
6.0～
5
6.0～7.5
7.5～
6
7.5～9.0
7
9.0～10.5
8
10.5～12.0
13.0～
9
12.0～13.5
10
13.5～15.0
11
15.0～16.5
12
16.5～18.0
13
18.0～19.5
14
19.5～21.0
15
21.0～22.5
16
22.5～24.0
17
24.0～25.5
18
25.5～27.0
19
27.0～28.5
21
28.5～30.0
22
30.0～31.5
22
31.5～33.0
23
33.0～34.5
24
34.5～36.0
25
36.0～37.5
26
37.5～39.0
27
39.0～40.5
28
40.5～42.0
29
42.0～43.5
30
43.5～45.0
31
45.0～46.5
32
46.5～48.0
33
48.0～49.5
34
49.5～51.0
35
51.0～52.5
备注
（重点描述岩性、卡钻、塌孔情况）
承建单位
质量责任人
初检： 复检： 终检：
年 月 日
监理单位
监理工程师
年 月 日
锚索造孔测斜统计表
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
施工时段
年 月 日至 年 月 日
施工依据
锚孔编号
项类
测点孔深
(m)
方位角
(°)
倾角
(°)
桩号(m)
高程
(m)
后视
测站
1
2
3
4
5
6
7
8
9
10
11
12
终孔
孔斜
方位角偏差Δa(°)
终孔高程偏差ΔH(m)
倾角偏差(°)
终孔孔深偏差ΔL(m)
备注
测量统计： 校核： 施测日期： 年 月 日
承
建
单
位
质量责任人
初检：
复检：
终检：
年 月 日
监
理
单
位
监理工程师
年 月 日
预应力锚索编索工序质量检验表
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
检验日期
年 月 日
施工依据
锚索编号
设计张拉力(kN)
锚索类型
项类
检验项目
质量标准
检测结果
主控项目
1
钢绞线
材质及规格
符合设计要求，规格为：
下料长度
满足设计要求，L＝ m
内锚段长度
满足设计要求，L＝ m
外观质量
去皮、清洗、除锈、除油满足设计要求
2
止浆环（包）
材质及直径
符合设计要求，φ＝ mm
安装质量
满足设计要求，牢靠，间隔均匀
3
架线环（隔离架）
材料及直径
满足设计要求，φ＝ mm
锚固段间距
满足设计要求，ΔS＝ m
张拉段间距
满足设计要求，ΔS＝ m
安装质量
符合设计要求，外观顺直、间距均匀、绑扎牢靠；进回浆管标识清楚
通常项目
1
进(回)浆管
材质及直径
满足设计要求，φ＝
耐压
≥0.5MPa
长度
满足设计要求，L＝ m
2
导向帽
材质及直径
符合设计要求，φ＝ mm
长度
符合设计要求，L＝ m
安装质量
环氧水泥浆与锚索体紧密连接
3
索体
内锚固段长
满足设计要求，L＝ m
张拉段长
满足设计要求，L＝ m
索体总长
满足设计要求，L＝ m
外观质量
绑扎牢靠、隔离架放置均匀，索体平顺、无污染
4
存放及运输
符合设计要求，洁净、无污染、无损坏
检验结果
主控项目：
通常项目：
评定等级
承建单位
质量责任人
初检：
复检：
终检：
年 月 日
监理单位
监理工程师
年 月 日
预应力锚索灌浆工序质量检验表
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
检验日期
年 月 日
施工依据
锚孔编号
设计张拉力(kN)
锚索类型
设计长度
水泥品种
外加剂名称
外加剂掺量
外加剂浓度
项类
检验项目
标准值
实测值
误差值
评价
主控项目
1
浆材标号
内锚段
张拉段
2
水灰比
内锚段
张拉段
3
灌浆压力
（MPa）
内锚段
张拉段
通常项目
1
并浆时间
（Min）
内锚段
张拉段
2
供浆量
（升）
内锚段
张拉段
3
弃浆损耗
（升）
内锚段
张拉段
4
灌浆量（t）
内锚段
张拉段
5
浆液比重
内锚段
张拉段
检验结果
主控项目：
通常项目：
评定等级
承 建 单 位
质量责任人
监理单位
监理工程师
初检：
复检：
终检：
年 月 日
年 月 日
注：附自动统计仪统计数据资料。
预应力锚索灌浆许可证
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
施工时段
年 月 日至 年 月 日
施工依据
锚索编号
设计张拉力(kN)
锚索类型
灌浆类型
浆液强度等级
配合比用量(kg/m3)
灌浆设备名称
规格与型号
序号
检验项目
检验情况
1
锚索安装情况
2
灌浆统计设备
3
灌浆设备
4
灌浆材料
5
浆液拌合情况
6
灌浆站称量器具配置、规范情况
备注
承建单位
终检意见：
终检：
年 月 日
监理单位
检验意见：
监理工程师：
年 月 日 时 分
预应力锚索灌浆施工统计表
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
施工时段
年 月 日至 年 月 日
施工依据
锚索编号
灌浆类型
浆液标号
配合比
灌浆历时
实测浆液配合比
浆液量
（L）
弃浆量
（L）
注浆
压力
（Mpa）
比重
备注
时分
时分
历时
水
水泥
外加剂
共计
制浆总量(L)
弃浆量(L)
纯灌量(L)
备注
承
建
单
位
质量责任人
初检：
复检：
终检：
年 月 日
监
理
单
位
监理工程师
年 月 日
预应力锚索张拉工序质量评定表
单位工程名称
单位工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
施工时段
年 月 日至 年 月 日
施工依据
锚索编号
设计张拉力(kN)
油泵编号
锚索总长(m)
内锚段长(m)
张拉段长(m)
预紧千斤顶及压力表
张拉千斤顶及压力表
序号
油压表读数(Mpa)
张拉吨位(KN)
稳压前
时间(min）
实际伸长值(mm)
稳压后
时间
（min）
递增值
（mm）
理论
伸长值（mm）
稳压前
稳压后
分级张拉
初始
25%P
50%P
75%P
100%P
110%P
115%P
回零
油泵操作员
伸长值测量员
统计员
备注
评定等级
承建
单位
质量
责任人
监理
单位
监理工程师
初检：
复检
终检：
年 月 日
年 月 日
预应力锚索张拉许可证
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
施工时段
年 月 日至 年 月 日
施工依据
锚索编号
设计张拉力(kN)
锚索类型
油泵编号
孔口高程
孔口桩号
序号
检验项目
检验情况
1
锚索灌浆结石强度
2
锚墩混凝土强度
3
张拉设备
4
张拉设备率定
5
张拉技术（安全）交底
6
张拉异常情况处理预案
7
备注
承建
单位
终检意见：
终检：
年 月 日
监理单位
检验意见：
监理工程师：
年 月 日 时 分
预应力锚索张拉曲线表
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
施工时段
年 月 日至 年 月 日
施工依据
锚索编号
设计张拉力(kN)
锚索类型
油泵编号
孔口高程
孔口桩号
张拉吨位（kN）
理论伸长值
允许伸长值
实际伸长值
备注
75％理论伸长值
100％理论伸长值
1
2
3
4
5
6
kN
95%理论伸长值：
理论伸长值 ：
实际伸长值趋势线：
110％理论伸长值：
说明：
张拉公式与公称值为：
0 L(mm)
评定等级
承
建
单
位
质量
等级
监
理
单
位
质量
等级
质量
责任人
初检：
复检：
终检：
年 月 日
监理
工程师
年 月 日
锚墩制作及安装工序质量检验表
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
检验日期
年 月 日至 年 月 日
施工依据
项类
检验项目
质量标准
检测结果
主控项目
1
锚垫板
材质、规格
符合设计要求，规格为：
安装偏差
外平面与孔口管及中心线垂直角误差≤0.5
2
锚墩制作
材质、规格
符合设计要求，规格为：
焊材
符合设计要求，规格为：
制作
焊件尺寸及焊缝质量符合设计要求
3
锚墩安装
安装位置符合设计要求，与基础面结合按设计要求处理
通常项目
1
孔口管
深度
符合设计要求，入岩L＝ m
直径
符合设计要求，φ＝ mm
2
螺栓(插筋)
材质、规格
符合设计要求，规格为：
安装位置
符合设计要求
3
基础面处理
无松动岩块，岩石清洗洁净
备注
承
建
单
位
自检
结果
主控项目：
监
理
单
位
自检
结果
主控项目：
通常项目：
通常项目：
质量
等级
质量
等级
质 量
责任人
初检：
复检：
终检：
年 月 日
监
理
工
程
师
年 月 日
预应力锚索锚墩混凝土浇筑开仓证
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
施工时段
年 月 日至 年 月 日
施工依据
示意图：
浇筑计划：拟于 开始浇筑。
拟于 收仓。
混凝土强度等级
配合比用量(kg/m3)
混凝土开仓前检验情况：
□基础准备。 □模板位置。
□模板结构。 □钢筋。
□预埋件。 □浇筑设备。
□最终清理。 □
□
以上工序已经作业完成，满足设计要求，设备运转正常具备混凝土开仓条件，请准许开仓。
承
建
单
位
终检意见：
终检：
年 月 日
监
理
单
位
检验意见：
监理工程师：
年 月 日 时 分
单位工程名称
单元工程量
分部工程名称
施工部位
起止桩号
起止高程
单元工程名称
施工单位
单元工程编码
施工时段
年 月 日至 年 月 日
施工依据
锚孔编号
设计荷载(KN)
混凝土标号
设计孔深(m)
检验项目
质量标准
检测统计
孔口管
符合设计要求
入岩： 直径：
△锚垫板
外平面与孔口管及孔中心线垂直角误差≤0.5°
尺寸： 垂直度偏差：
△钢筋
符合设计要求
规格尺寸： 安装位置：
插筋
符合设计要求
规格尺寸： 安装位置：
模板
符合设计要求
规格尺寸： 安装位置：
基础面
无松动岩块，岩石清洗洁净
△混凝土
振捣密实，试块强度（28天）符合设计要求
施工单位
质量等级
监理单位
质量等级
质
量
负
责
人
初检：
复检：
终检：
年 月 日
监
理
工
程
师
年 月 日
外锚头混凝土浇筑工序质量评定表
注：“△”为主要检验项目
