办公室装修工程施工现场临时用电方案.doc

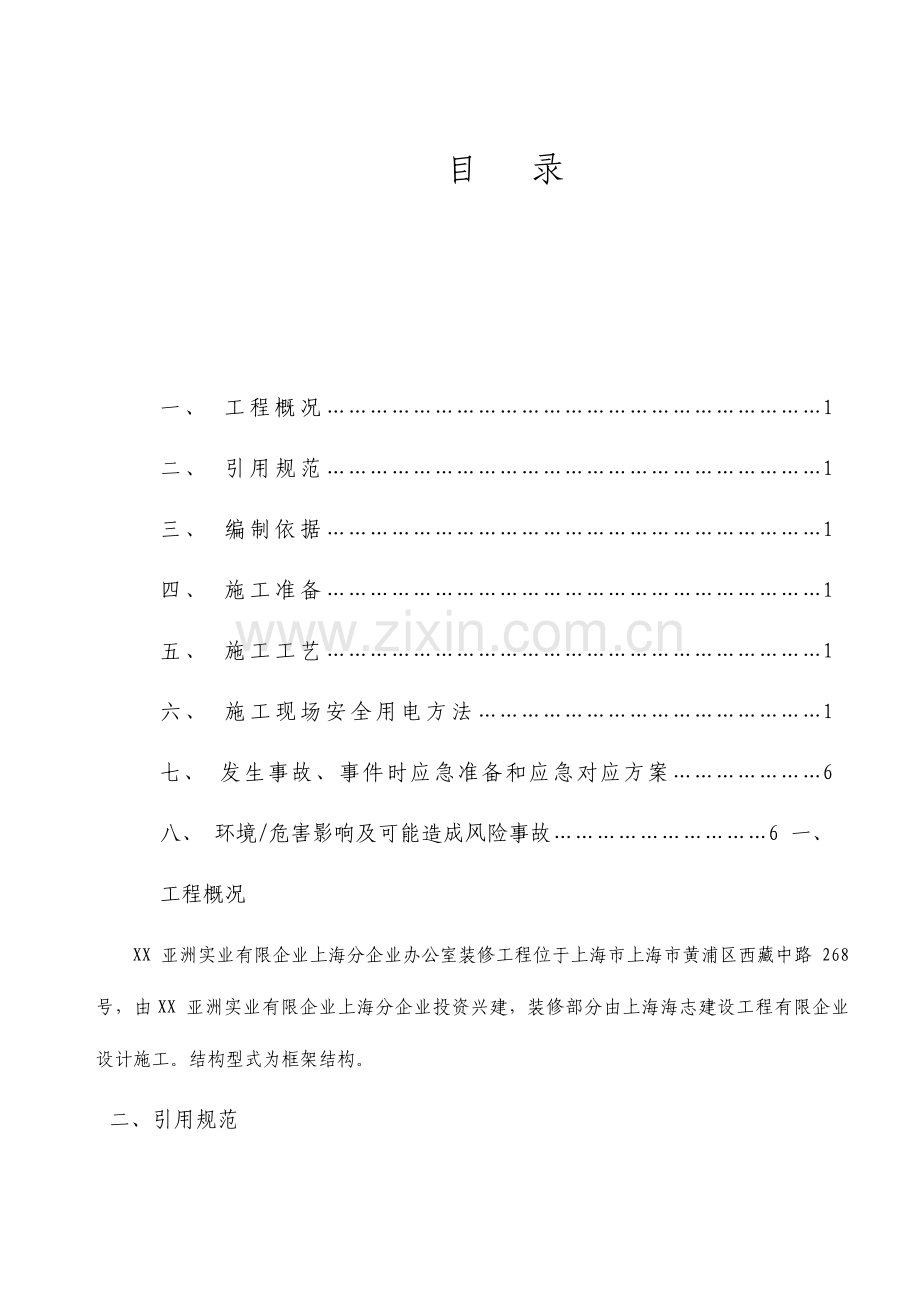

目 录

一、 工程概况……………………………………………………………1 二、 引用规范……………………………………………………………1 三、 编制依据……………………………………………………………1 四、 施工准备……………………………………………………………1 五、 施工工艺……………………………………………………………1 六、 施工现场安全用电方法…………………………………………1 七、 发生事故、事件时应急准备和应急对应方案…………………6 八、 环境/危害影响及可能造成风险事故…………………………6 一、工程概况
XX 亚洲实业有限企业上海分企业办公室装修工程位于上海市上海市黄浦区西藏中路 268 号，由XX 亚洲实业有限企业上海分企业投资兴建，装修部分由上海海志建设工程有限企业设计施工。结构型式为框架结构。
二、引用规范

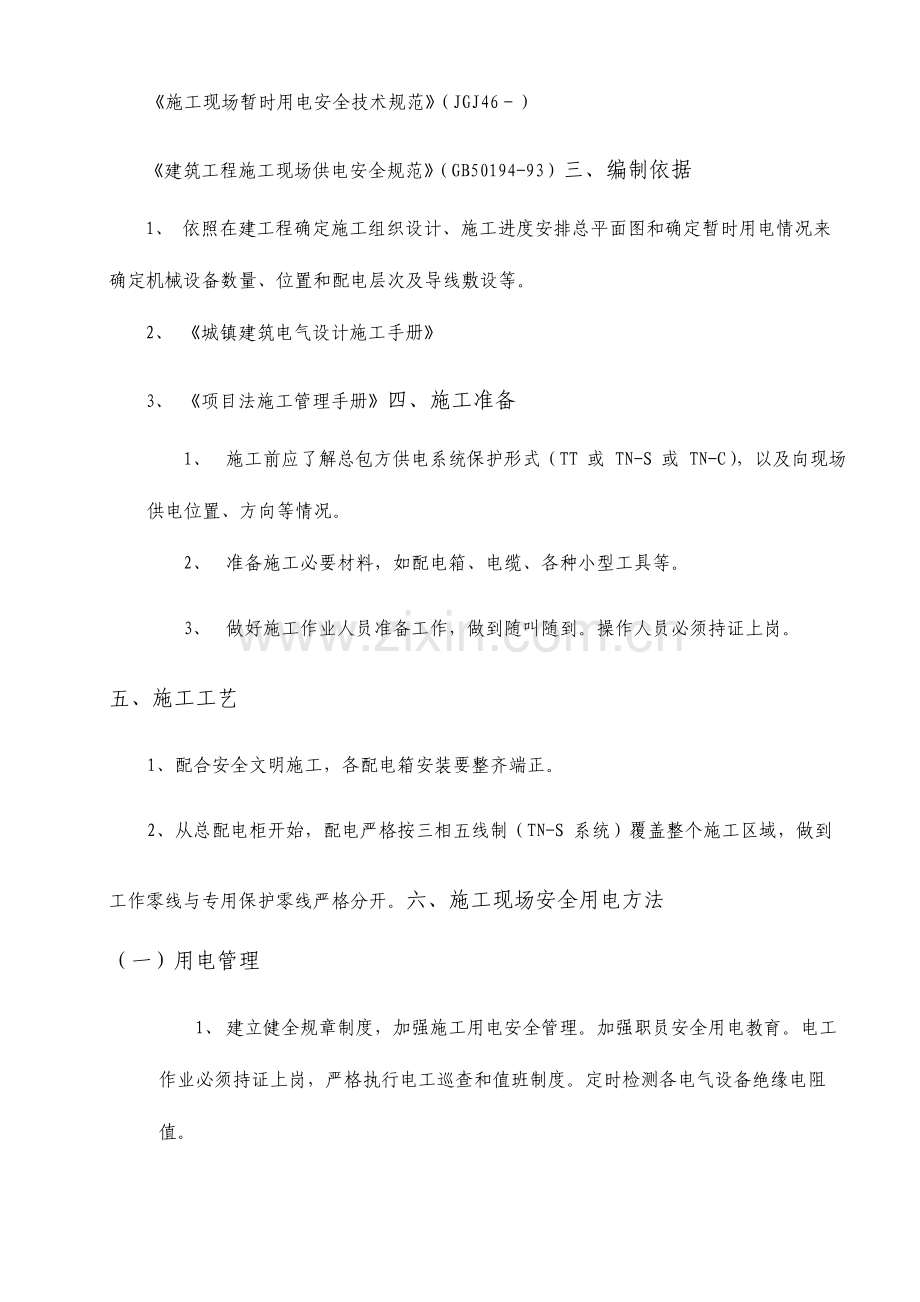

《施工现场暂时用电安全技术规范》（JGJ46－）
《建筑工程施工现场供电安全规范》（GB50194-93）三、编制依据
1、 依照在建工程确定施工组织设计、施工进度安排总平面图和确定暂时用电情况来确定机械设备数量、位置和配电层次及导线敷设等。
2、 《城镇建筑电气设计施工手册》
3、 《项目法施工管理手册》四、施工准备
1、 施工前应了解总包方供电系统保护形式（TT 或 TN-S 或 TN-C），以及向现场供电位置、方向等情况。
2、 准备施工必要材料，如配电箱、电缆、各种小型工具等。
3、 做好施工作业人员准备工作，做到随叫随到。操作人员必须持证上岗。
五、施工工艺
1、 配合安全文明施工，各配电箱安装要整齐端正。
2、 从总配电柜开始，配电严格按三相五线制（TN-S 系统）覆盖整个施工区域，做到
工作零线与专用保护零线严格分开。六、施工现场安全用电方法
（一） 用电管理
1、 建立健全规章制度，加强施工用电安全管理。加强职员安全用电教育。电工作业必须持证上岗，严格执行电工巡查和值班制度。定时检测各电气设备绝缘电阻值。
2、 安装、维修或拆除暂时用电工程，必须由电工完成。电工等级应同工程难易程度和技术复杂性相适应。
3、 施工现场暂时用电工程必须由电气工程技术人员负责管理，明确责任。并建立电工值班室，确定电气维修和值班人员。现场各类配电箱必须确定检修和维护责任人。
4、 电工作业必须经专业安全技术培训，考试合格后方可持证上岗独立操作。非电工
禁止进行电气作业。电工作业时必须穿绝缘鞋，戴绝缘手套，酒后不准操作。 5、全部绝缘、检测工具应妥善保管，禁止挪为他用，并应定时检验、校验。
6、 定时和不定时对暂时用电工程接地、设备绝缘和漏电保护开关进行检测、维修，发觉隐患及时消除，并建立检测维修统计。
7、 建筑工程完工后，暂时用电拆除，应按次序先断电源，后拆除，必须拆得彻底，
不得留有隐患。
（二） 三级配电两级保护
1、 严格实施三级配电二级保护。开关箱内必须严格按照“一机一箱一闸一漏电”标准配置。禁止一闸多机。须严格按规范要求设置接地和零线，各配电箱内保护零线与工作零线必须严格分开。禁止利用大地作工作零线，禁止“一线一地”照明。
2、 各分箱全部使用标准电箱，各固定电箱必须安装端平牢靠，开关箱安装位置应
与设备操作同侧，距离不应过长。箱底距地面1.3～1.5M，电箱外围不得堆放杂物，箱门锁具完好。箱内电气安装美观、整齐，不得歪斜或松动，专用保护零线和工作零线接在端子板上，连接线用绝缘铜蕊导线。
3、 每个电器设备有各自开关箱，严格执行一机一箱一闸一漏电，箱内电线布置整
齐，电线从箱底进出，现场停电或停顿作业时，箱要断闸上锁。对开关箱进行检验、维修时，必须悬挂警示牌并设专员监护，禁止带电作业。
4、 配电箱内漏电保护器必须正确选取额定漏电动作电流等级。总、分配电箱内漏电保护器额定漏电动作电流通常为50-100mA，额定漏电动作时间小于 0.1S，开关箱内漏电保护器额定漏电动作电流小于30mA，额定漏电动作时间小于 0.1S，使用于潮湿和有腐蚀介质场所漏电保护器应采取防溅型产品。其额定漏电动作电流应小于15mA，额定漏电动作时间小于0.1S。
5、 电气元器件选取要适当，不得以大代小或以小代大（电源线）。正确配置空开和
熔丝，宜选取螺旋式熔断器，尽可能防止使用拔插式（盒式）熔断器。禁止用铜丝、铝丝或其它材料代替保险丝。
6、 配电箱、开关箱应外涂安全标识、级别标志和统一编号，箱门、锁具必须完好。暂不用电回路必须断开电源，送电前检验电箱及用电设备安全状态。符合安全要求后才能送电。
7、 配电箱、开关箱应安装端正牢靠，并应设置在干燥、通风场所，并应有防砸防雨方法。
8、 配电箱内侧门有控制线路图，开关电器应标明用途。配电箱内禁止存放杂物，接零保护线必须采取并联方式，接触良好、牢靠，禁止串接。
9、 全部电箱、开关箱操作程序以下：
送电操作程序：A级配电箱一B级配电箱一C级开关箱。
停电操作程序：C级开关箱一B级配电箱一A级配电箱。（出现电气故障紧急情况除外）
10、 现场临电由总包方每三层提供一台二级电箱，我方依照现场情况再进行合理配置，
为每一层设置一台三级电箱，电箱电源从总包提供二级电箱内接驳。
（三） 中小型机械及手持电开工具
1、 施工现场选购电动建筑机械、手持电开工具和用电安全装置必须符合对应国家标准、专业标准和安全技术操作规程；而且有产品合格证和使用说明书。
2、 全部机械、电气设备进场时其性能必须符合国家安全标准。传动和电源及二次线部分必须有防护罩。
3、 禁止使用国家明令禁止、淘汰电气设备。机械设备禁止超载、带病作业，禁止使用老化、劣质电缆。
4、 全部电气设备金属外壳、电动机械、电动手持工具都必须接零保护。对产生振动设备，其保护零线连接点不应少于两处。
5、 全部进入现场电动机具（包含电力电缆）应使用对应电压等级绝缘摇表测量绝缘阻值，做好统计。并实施专员专机负责制，持证上岗，定时检验，确保设备运行良好。
6、 木工机械等机械设备，设置位置必须合理，应有防雨防砸方法，下放不得有堆土和积水，周围不得堆放易燃物。并装设漏电保护器。
7、 焊接机械应放置在防雨和通风良好地方。焊接现场不准堆放易燃易爆物品。电
焊机必须使用专用漏电开关箱。焊机一次侧电源线长度应小于5M，二次线小于30M，两侧都必须有防护罩。外壳必须做接零保护。
8、 机械设备运转中禁止维修保养，应停机拉闸断电后再进行检修。
9、 作业前检验电气设备、漏电保护器和接零（接地）保护，确认无异常后方可运转。
作业完成后，必须切断电源，锁好电源箱。
10、 为了确保安全，应尽可能使用Ⅱ类（或Ⅲ类）手持电开工具。使用Ι类手持电动手持电动机械,必须按要求戴绝缘手套。禁止把电缆线搭在肩上、脖颈处或手臂上等处。电缆线不得随意加长、拖拉或随意更换两极插头。任何电线与金属要绝缘分开，不准用铁丝绑扎。 11、使用手持电开工具时，使用前应检验电源电压是否与电开工具铭牌上额定电压相符。绝缘应良好，不得小于7MΩ。
12、 使用电开工具时不得过分穿宽大衣服，禁止戴纱手套，以免卷入工具旋转部分。
13、 电开工具在使用中不得随意更换插头，更不能不用插头，而直接将导线插入插座内。
14、 当电开工具不用或更换工作头时，应及时拔下插头，以免突然起动。使用过程中要经常检验，发觉绝缘损坏、电线破损、插头插座开裂、接地线脱落、接触不良以及断续运转等故障时，应立刻修理。检修、移动电开工具时，必须断开电源。
15、 电开工具不宜在有易燃、易爆或腐蚀性气体及潮湿等特殊环境中使用。并应存放在干燥、清洁和没有腐蚀性气体环境中。对于非金属壳体电机、电器，在存放和使用中，应防止与汽油等溶剂接触。
（四）照明
1、 照明器具和器材质量必须符合关于标准、规范要求，不得使用绝缘老化或破损器具和器材。
2、 照明线路不得拴在金属架上，禁止在地面上乱拖、乱拉。灯具要安装在金属构架上时，线路和灯具必须用绝缘物与其隔离开，且距离工作面高度在3M以上,控制装置应配有熔端器和防雨方法。
3、 照明专用回路必须装设漏电保护器。
4、 施工现场照明应采取高光效、长寿命照明光源。工作场所不得只装设局部照明，对需要大面积照明场所，应采取高压汞灯、高压钠灯或碘钨灯，灯头与易燃物净距离大于0.3M。
5、 流动性碘钨灯必须采取安全灯架。采取金属支架安装时，支架必须稳固，灯具与金属支架之间必须用大于0.2M绝缘材料隔离。
6、 室内照明灯具距离地面不得低于2.2M。每路照明支路上灯具和插座数量不宜超出 25个，额定电流不得大于15A，并应有过载保护。插座必须单独设置支路，严格与灯头分开，并应装设漏电保护器。
7、 通常场所宜选取额定电压为220V照明灯具，不得使用带开关灯头，应选取螺口灯头。相线接在与中心触头相连一端，零线接在与螺纹口相连一端。灯头绝缘外壳不得损伤和漏电，照明灯具金属外壳必须做保护接零。照明开关箱内每一回路都必须装设漏电保护开关。
8、 地下室或灯具离地距离低于 2.2M 等场所照明，电源电压不得大于 36V。36V 照明变压器，必须采取双绕组型隔离变压器，铁芯、金属外壳必须有可靠接零保护，一、二次侧应分别装设熔断器，一次线长度不应超出3M。并必须有防雨、防砸方法。
9、 在潮湿和易触及带电体场所照明，电源电压不得大于24V。
10、 在尤其潮湿场所、导电良好地面、锅炉或金属容器内工作照明电源电压不得大于12V。
11、 对有爆炸和火灾危险场所（油漆库、稀料库、乙炔瓶库等），需要安装照明器具，必须按危险等级选择对应防爆照明器具，电线必须选取耐火线穿钢管敷设。
12、 每路电源在入户前必须有漏电保护开关。宿舍内禁止使用大于60W白炽灯泡。禁止有长明灯现象。
13、 加强工人宿舍和食堂用电及消防管理，禁止私拉乱接，禁止使用电饭锅、热得快、电热毯等电热器具。配置足够消防器材。铁制床架应设置可靠接地装置。
14、 按照《施工现场暂时用电安全技术规范》（JGJ46-）设置安全警告牌，危险地段增设夜间指示灯。
七、发生事故时应急准备和应急响应方案
当施工现场发生触电事故时，首先及时向主管领导汇报，首先组织人员及时救
护，同时开启应急预案，按企业作业指导书进行处理。
八、环境/危害影响及可能造成风险事故
1、 在碰到雷雨、台风、大雪天气和其余自然原因时，应及时对各用电设备及供电线路进行检验。必要时应切断电源，并做好各项突发事件应急预防方法。
2、 预防微包括强磁场辐射使大型设备产生静电。
