暗挖作业面安全风险分级制度

9

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

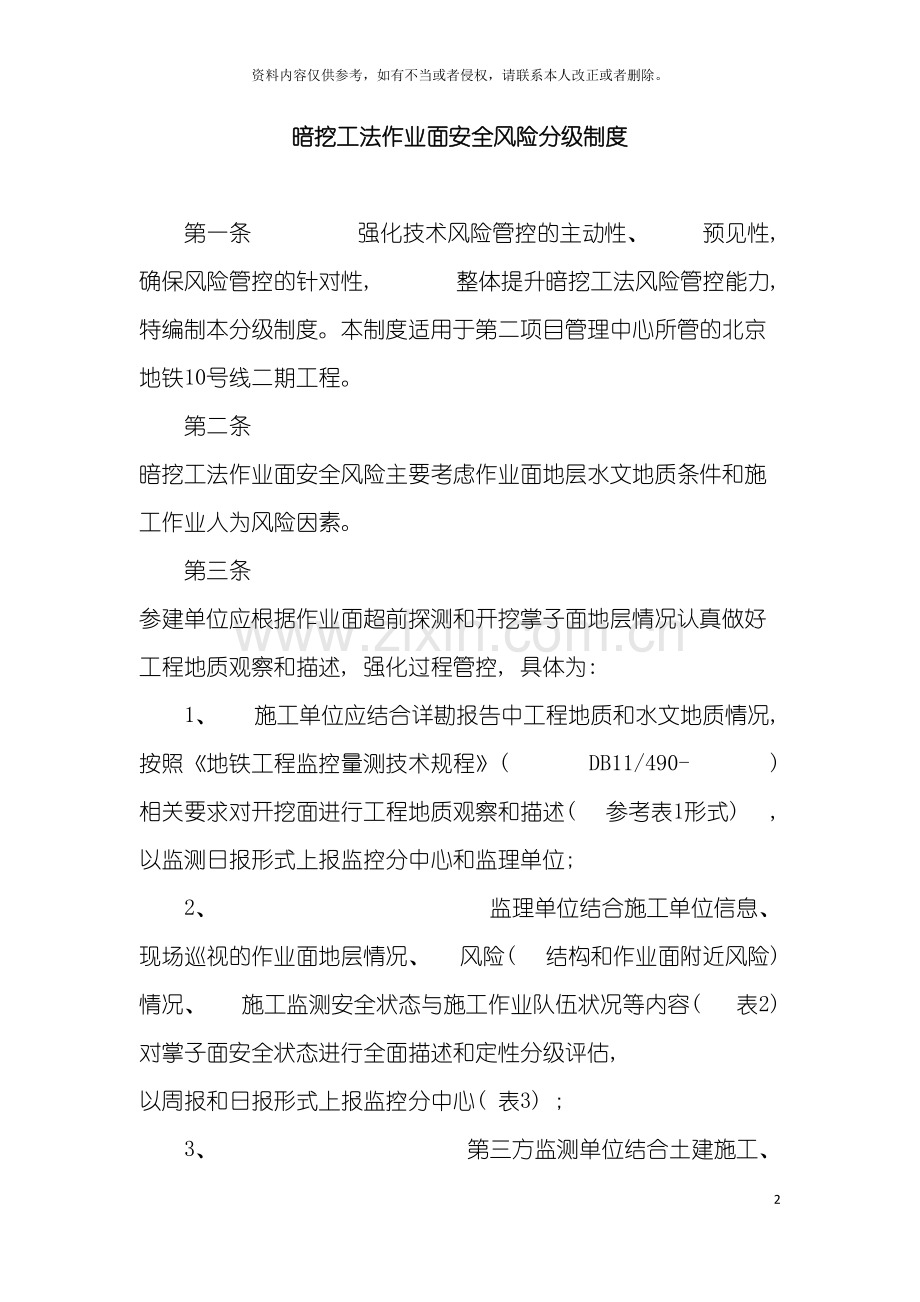

暗挖工法作业面安全风险分级制度

第一条 强化技术风险管控的主动性、 预见性, 确保风险管控的针对性, 整体提升暗挖工法风险管控能力, 特编制本分级制度。本制度适用于第二项目管理中心所管的北京地铁10号线二期工程。
第二条 暗挖工法作业面安全风险主要考虑作业面地层水文地质条件和施工作业人为风险因素。
第三条 参建单位应根据作业面超前探测和开挖掌子面地层情况认真做好工程地质观察和描述, 强化过程管控, 具体为:
1、 施工单位应结合详勘报告中工程地质和水文地质情况, 按照《地铁工程监控量测技术规程》( DB11/490- ) 相关要求对开挖面进行工程地质观察和描述( 参考表1形式) , 以监测日报形式上报监控分中心和监理单位;
2、 监理单位结合施工单位信息、 现场巡视的作业面地层情况、 风险( 结构和作业面附近风险) 情况、 施工监测安全状态与施工作业队伍状况等内容( 表2) 对掌子面安全状态进行全面描述和定性分级评估, 以周报和日报形式上报监控分中心( 表3) ;
3、 第三方监测单位结合土建施工、 监理单位上报信息和现场巡视结果, 依据施工进度每周定期对各作业面安全风险评定分级( 表2、 3和附表1、 2) , 并及时加强现场巡视信息的反馈和作业面安全等级的修正, 强化安全风险掌控的针对性, 真正实现预控。
4、 施工单位经过现场开挖、 超前探测及时核对作业掌子面水文地质情况, 如发现与详勘报告不符, 及时通报监理和第三方监测单位。
第四条 监理、 第三方监测单位务必遵循暗挖作业面安全风险分级适度超前, 及时核对地层信息, 结合实际调整风险等级, 强化施工过程风险管控的关注度和有的放矢。
第五条 土建施工开挖面地质观察和描述、 监理和第三方监测单位的暗挖工法作业面安全风险分级信息纳入项管中心监测信息报送内容, 并按照相应报送制度执行。
表1
施工阶段暗挖作业面地层观察和描述表
标段: 施工单位:
序号
工点名称
施工部位
( 导洞名称与里程)
工程进度
观察项目状况描述
开挖面地质描述
超前探测的地质描述
渗漏水状况、 涌水量大小、 涌水位置
开挖面的稳定状态、 土层有无剥离现象
喷层表面、 裂缝状况或剥离现象
与开挖面相对应的地表和建( 构) 筑物状况
1

2

施工单位编制人: 复核: 时间: 年 月 日
表2
北京市轨道交通建设管理公司第二项目管理中心
施工阶段暗挖作业面安全风险分级动态管控表
标段

施工单位

监理单位

施工部位

关注级别

地
层
情
况
工程地质和水文地质
拱部地质
水文情况
风
险
情
况
自身
风险

环境
风险
存在风险工程级别及位置几何关系
监测状况
是否存在监测内容预警情况
作业队伍状况
总包对分包的管理、 现场作业指导、 人员配备
作业队伍分包管理模式, 技术人员配备, 总包对分包管理状况、 工艺设备情况
备 注
方案严肃性、 完备性、 成品的质量
注: 1、 施工部位为各暗挖作业导洞或掌子面名称+里程;
2、 地层情况应详细描述拱部、 掌子面地层、 水文条件及渗漏水情况;
3、 风险情况为在施作业面周边存在风险工程情况;
4、 监测状况为作业面影响范围内的监测点状态;
5、 作业队伍状况涉及人为风险范畴内容, 施工工艺组织和管理可纳入此项;
6、 备注栏可填写影响作业面安全各种工艺、 人为风险等因素。
表3
北京市轨道交通建设管理公司第二项目管理中心
施工阶段暗挖作业面风险分级动态管控汇总表
监理单位/第三方监测单位:
序号
工点
施工部位
( 导洞名称与
里程)
工程进度
风险级别
备注
红
橙
黄

1

2

3

4

…

合 计

注: 1、 监理单位和第三方监测单位填报此表; 2、 填报时, 应将有风险级别的作业面导洞的《施工阶段暗挖作业面安全风险分级动态管控表》作为本表附件;
编制人: 复核: 时间: 年 月 日
附表1 浅埋暗挖工法掌子面稳定性组段划分
分段
拱部地质情况
地下水存在形式
稳定性判定
A
粘性土
拱顶上方无潜水构造
掌子面无含水夹层
AI
稳定
掌子面有含水夹层
AII
一般
拱顶上方有潜水构造
掌子面无含水夹层
AIII
较差
掌子面有含水夹层
AIV
差
B
含胶结物的卵石土
拱顶上方无潜水构造
掌子面无含水夹层
BI
较稳定
掌子面有含水夹层
BII
一般
拱顶上方有潜水构造
掌子面无含水夹层
BIII
差
掌子面有含水夹层
BIV
极差
C
粉 土
拱顶上方无潜水构造
掌子面无含水夹层
CI
较稳定
掌子面有含水夹层
CII
一般
拱顶上方有潜水构造
掌子面无含水夹层
CIII
差
掌子面有含水夹层
CIV
极差
D
中粗砂或砂卵石
拱顶上方无潜水构造
掌子面无含水夹层
DI
一般
掌子面有含水夹层
DII
差
拱顶上方有潜水构造
掌子面无含水夹层
DIII
较差
掌子面有含水夹层
DIV
差
E
粉细砂
拱顶上方无潜水构造
掌子面无含水夹层
EI
一般
掌子面有含水夹层
EII
差
拱顶上方有潜水构造
掌子面无含水夹层
EIII
较差
掌子面有含水夹层
EIV
极差

附表2 人为风险划分
序号
致险类别
致险因素
风险级别
1
作业队伍管理状况
总包专人指导施工, 管理到位
好
无专人负责, 施工班组自行实施
差
2
超前支护
超前支护施工不符合要求, 注浆加固未达到设计效果
差
超前支护施工和注浆加固满足设计要求
好
3
土方开挖和核心土留设
多步开挖间距、 开挖进尺、 预留核心土不符合设计要求
差
多步开挖间距、 开挖进尺、 预留核心土满足设计要求
好
4
锁脚锚管
锚管材质、 长度、 数量、 打设角度不满足设计要求
一般
锚管材质、 长度、 数量、 打设角度符合设计要求
好
5
喷射混凝土
和回填注浆
喷射混凝土、 回填注浆不符合设计要求, 易造成喷射混凝土开裂、 初支失稳、 地面沉降超限
一般
喷射混凝土、 回填注浆符合设计要求, 不易造成喷射混凝土开裂、 初支失稳、 地面沉降超限
好
