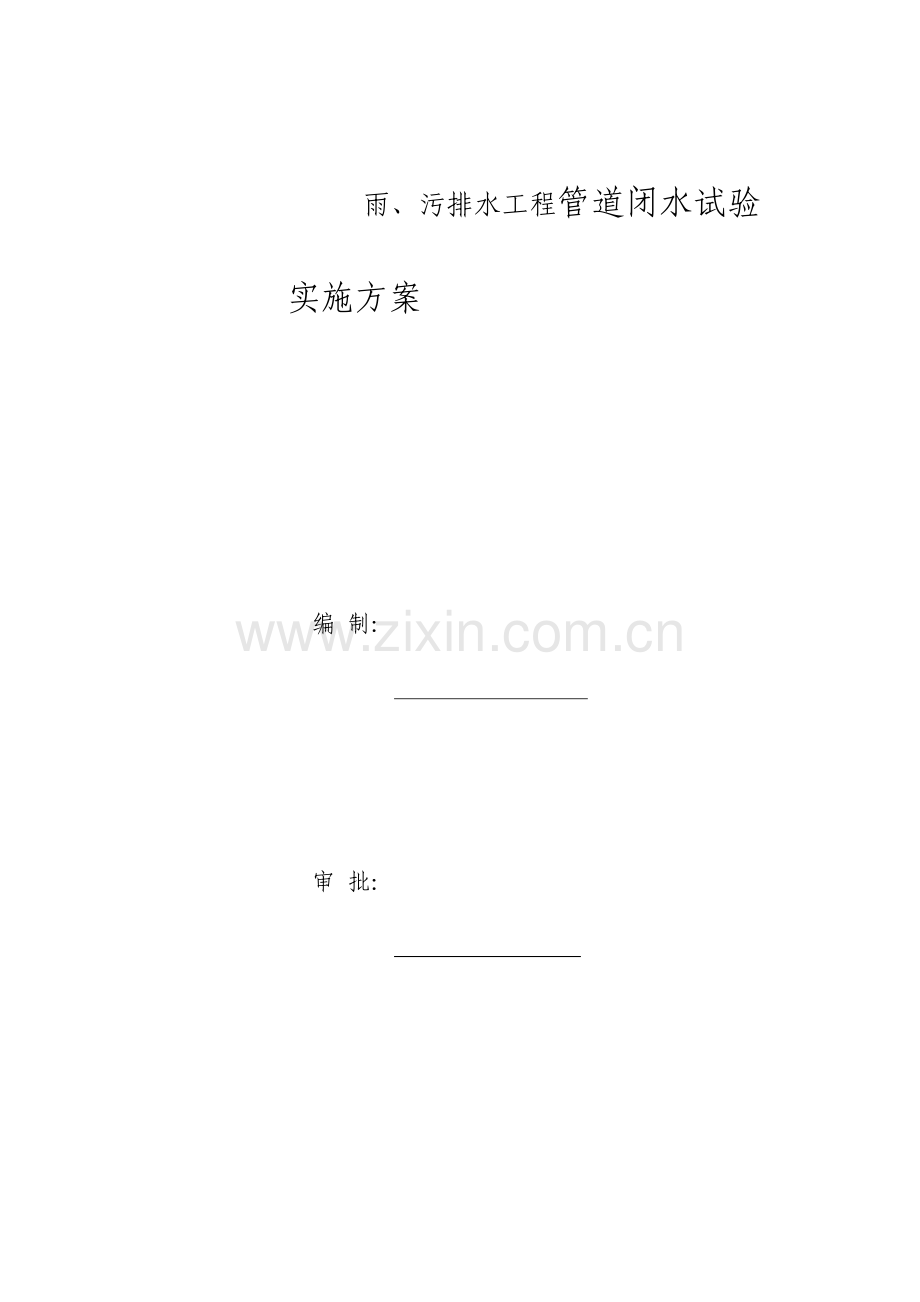

雨、污排水工程管道闭水试验实施方案

编 制：

审 批：

***************************
月 日

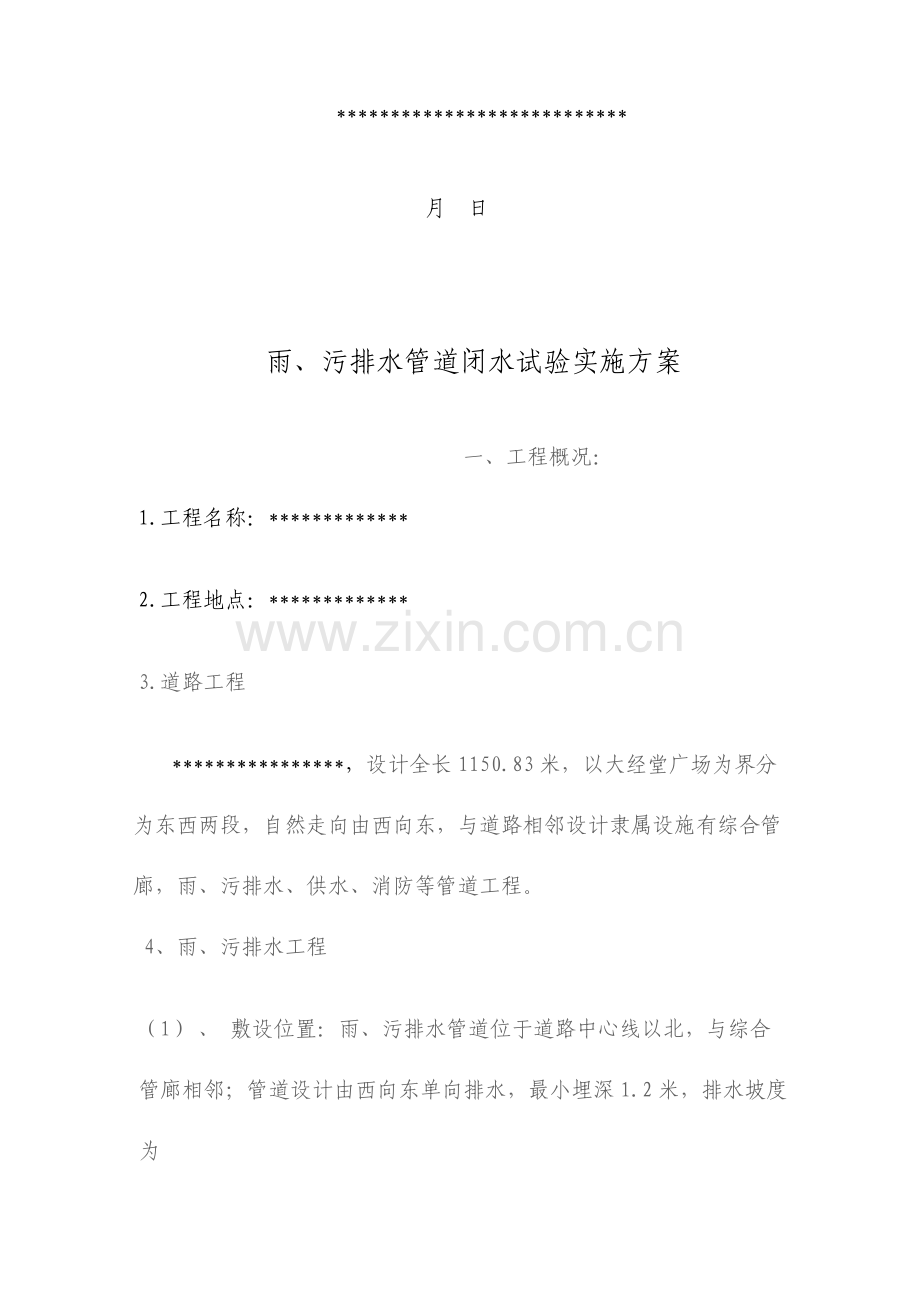

雨、污排水管道闭水试验实施方案
一、工程概况：
1.工程名称：*************
2.工程地点：*************
3.道路工程
****************，设计全长1150.83米，以大经堂广场为界分为东西两段，自然走向由西向东，与道路相邻设计隶属设施有综合管廊，雨、污排水、供水、消防等管道工程。
4、雨、污排水工程
（1） 、 敷设位置：雨、污排水管道位于道路中心线以北，与综合管廊相邻；管道设计由西向东单向排水，最小埋深1.2米，排水坡度为
3‰，管道材质为聚乙烯双壁波纹管（PE管）。
（2） 、雨、污排水管道工程量：本工程闭水试验为雨、污排水管道及检验井闭水试验，施工工程量统计以下：
K0+000至K0+026为污水排水管：DN300 混凝土管，共计26米；
K0+026至K1+434污水排水管：DN300 PE管（双壁波纹管）共计1434m；
K0+026至K0+360雨水排水管：DN400 PE管（双壁波纹管）共计334m；
K0+360至K0+520雨水排水管：DN500 PE管（双壁波纹管）共计269m；
K0+520至K1+293雨水排水管：DN800 PE管（双壁波纹管）共计773m； 二、试验依据
1.《给排水管道工程施工及验收规范》（GB50268-）；
2.************基础设施改造北路工程雨、污排水图纸。
三、闭水试验实施准备
按照市政施工工程规程要求，对于雨、污排水管道，施工完成后
应做功效性无压闭水试验，以检测安装管道及砌筑检验井质量。
在闭水试验实施前，施工现场应具备以下条件：
1、 施工完管道及检验井外观质量及“量测”检验均已合格；
2、 管道两端管堵（砖砌筑）应封堵严密、牢靠，下游管堵设置放水管和阀门，管堵经核实能够承受对应压力；
3、 现场水源满足闭水试验需要，不影响其它用水；
4、 已选好排放水位置，不得对周围环境造成影响。
5、 试验前，用 1：3 水泥防水砂浆将试验段首尾两井内上游管口砌 24cm 厚砖堵头，并用 l：2.5 防水砂浆抹面，将管段封闭严密。当堵头砌好后，养护 3～4d 达成一定强度后，方可进行灌水试验。灌水前，应先对管接口进行外观检验，如发觉有裂缝，脱落等缺点，方便及时进行修补，以防灌水时发生漏水而影响试验。
6、 灌水时，检验井井边应设暂时防护，以确保灌水及检验渗水量等工作时安全。禁止站在井壁上口操作，上下沟槽必须设置爬梯、戴
上安全帽，如有异常现象应及时排除，以确保闭水试验过程中安全。
四、试验程序
施工准备—→清理检验井底及内壁—→封堵管口（预留洞口）—
→污水管道注水浸泡—→雨水管道注水浸泡—→检验外壁及预留洞口渗水情况—→检验验收—→迟缓放水。
（一） 依据《给水排水管道工程施工及验收规范》GB50268-，管道闭水试验结果应符合以下要求：
1、 闭水试验法应按设计要求和试验方案进行。
2、 试验管段应按不一样井距分隔，抽样选取，带井试验；
3、 管道及检验井外观质量已验收合格；
4、 全部预留孔应封堵，不得渗水；
5、 管道两端堵板承载力经核实应大于水压力协力；除预留进出水管外，应封堵坚固，不得渗水；
6、 试验段上游设计水头不超出管顶内壁时，试验水头应以试验段上游管顶内壁加2m计。
7、 管道闭水试验应按本规范附录D（闭水法试验）进行。
8、 管道闭水试验时，应进行外观检验，不得有漏水现象，化学建材管道实测渗水量应小于或等于按下式计算允许渗水量，管道闭水试验为合格：
q=0.0046D
1
式中 q——允许渗水量（m³/24h·km）
D——管道内径（mm）。
1
（二） 闭水法试验应符合以下程序：
1、 试验管段灌满水后浸泡时间不应少于24h；
2、 试验水头应按本规范第9.3.4条要求确定；
3、 试验水头达要求水头时开始计时，观察管道渗水量，直到观察结束时，应不停地向试验段内补水，保持试验水头恒定。渗水量观察时间不得小于30min；
4、 实测渗水量应按下式计算：
q=W/(T·L)
式中 q——实测渗水量[L/（min·m）]
W——补水量（L）
T——实测渗水观察时间（min）
L——试验管段长度（m）
5、 闭水试验及时做好试验统计，统计表格应符合表D.0.2要求。
表D.0.2管道闭水试验统计表
工程名称

试验日期

年

月

日

桩号及地段

管道内径

（
mm
）

管材种类

接口类型

试验段长度（
m
）

试验段上游

设计水头（
m
）

试验水头

允
许
渗
水
量
[
m
3
/
24
h
·
km
]

渗

水

量

测

定

记

录

次
数

观察起始
时间
T
1

观察起始
时间
T
2

恒压时间

T
（
min
）

恒压时间内补
入水量
W
（
L
）

实测渗水量
q[L/(min
·
m
)]

1

2

3

折
合
平
均
实
测
渗
水
量
[
m
3
/
(2
4
h
·
k
m)
]

外观

统计

评语

施工单位： 试验责任人：监理单位： 设计单位：
建设单位： 统计员：
（三） 在具备了闭水条件后，即可进行管道闭水试验。闭水试验应从上游往下游分段进行，先做污水管道闭水试验，后做雨水管道闭水试验，形成流水段试验，在管道上游试验完成后，可往下游试验段充水，倒段试验以节约用水。依据《给水排水管道工程施工及验收规范》G
B50268-第9.1.9条：无压管道闭水试验，条件允许时可一次试验不超出5个连续井段。
l、排水管道闭水试验是在试验段内灌水，井内水位不低于管顶以上
2m，然后，在要求时间里，观察管道渗水量是否符合标准。试验各阶段说明以下：
①注水浸泡：闭水试验水位，应为试验段上游管内顶以上2米，将水灌至靠近上游井口高度。注水过程应检验管堵、管道、井身，无漏水和严重渗水，在浸泡管和井1～2天后进行闭水试验；
②闭水试验：将水灌至要求水位，开始统计，对渗水量测定时间，不少于30分钟，依照井内水面下降值计算渗水量，渗水量不超出要求允许渗水量即为合格。 ③试验渗水量计算：渗水量试验时间30分钟时，每km管道每昼夜渗水量为Q=（48q）×（1000/L），
式中Q——每km管道每d渗水量 q——闭水管道30分钟渗水量
L——闭水管段长度
当Q≤允许渗水量时，试验即为合格。
无压管道闭水试验允许渗水量
管

材

管道内径
Di(mm)
允许渗水量
[
m
3
/(24h
·
km)]

PE
（双壁波纹
管）

300

21.62

400

25.00

500

27.95

800

35.35

2、水位观察
①闭水试验管道充水时水位可用水位标尺测定。
②充水至设计水深进行渗水量测定时，应采取水位测针测定水位。
水位测针读数精度应达1mm。
③充水至设计水深后至开始进行渗水量测定间隔时间，应不少于
24h。
④测读水位初读数与第二次读数间隔时间，应为30min。
⑤如第一天测定渗水量超出允许标准，而以后渗水量逐步降低，可继续延长观察。
五、 安全操作
1、 做好安全技术交底，严格执行安全技术操作规程，禁止违章指挥违章操作；
2、 施工范围内路口，以及沟、槽、井口等危险部位，必须设置护栏，加盖等防护方法，并设置警示标志，夜晚要挂红灯；
3、 现场各中机电设备应由专员看管，电机必须一机一闸，严格接地、接零和安漏电保护器，水泵和部件检修时必须切断电源，禁止带电作业；
4、 上下检验井要用梯子，梯子要坚固放稳；
5、 在对检验井内水位进行检测时，上下检验井应注意安全。
6、 下井作业前应先检验井内是否有有毒有害气体，如检验发觉有毒有害气体，应采取鼓风机鼓风，待有毒气体散去后方能下井作业
7、 下井作业人员需配安全带、口罩，井上必须留置1-2人，如发生危险需尽快将下井人员吊出井口进行施救。
六、 实施试验注意事项
1、 闭水试验是对施工质量总检验主要步骤之一，必须引发足够重视。渗水量合格是否与施工过程中每一工序都有一定关系。
2、 在做闭水试验前需对每一座检验井、管道连接处砂浆全方面检验和整修。
3、 当试验完成且试验合格后，所堵管道口随即拆除打开，以免留下堵水隐患。
4、 在试验过程中，假如碰到较大面积渗水或漏水，应及时将管内存水抽出，进行处理，待处理强度达成要求时，再次灌水试验，直至合格为准。
