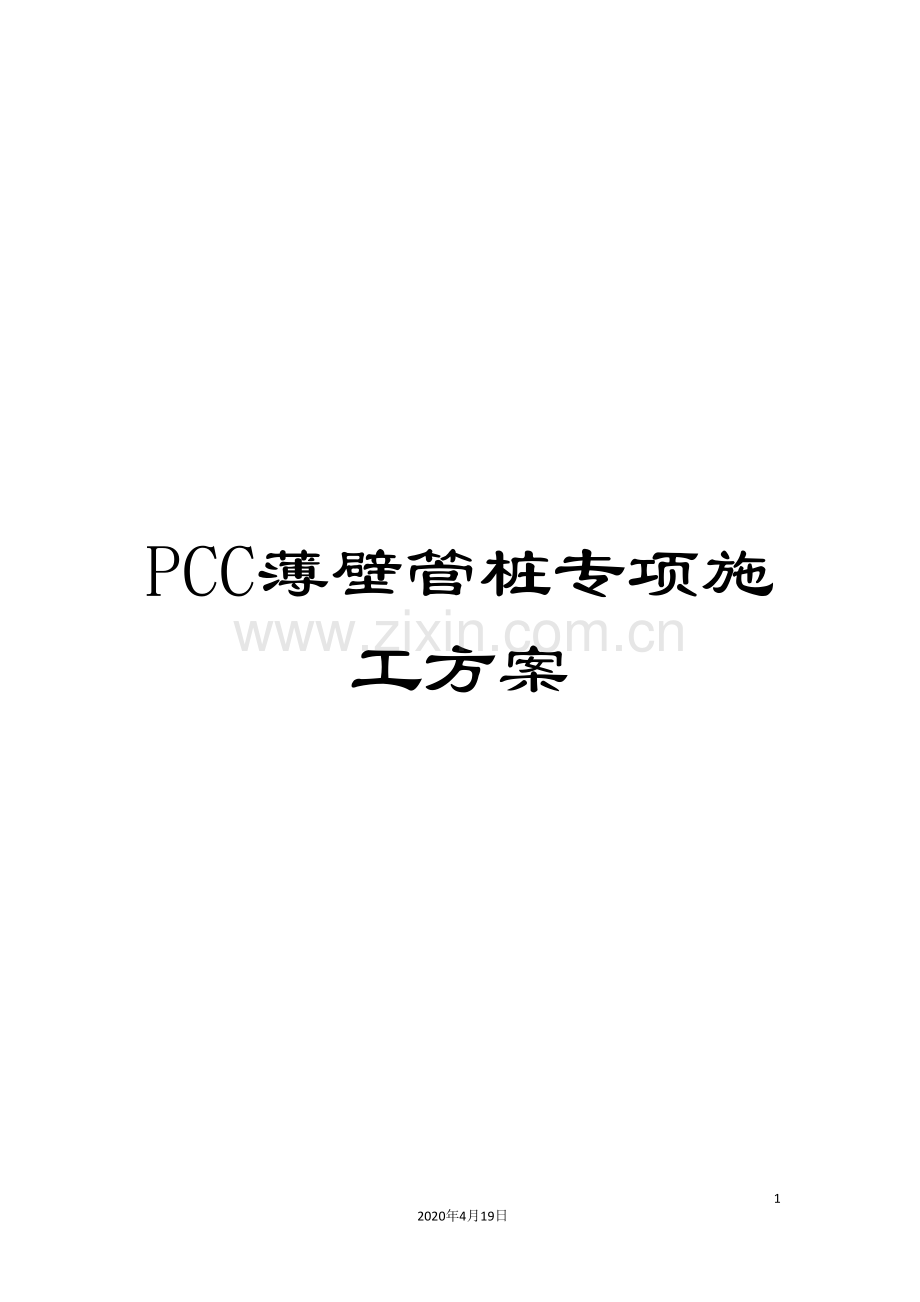

PCC薄壁管桩专项施工方案.doc

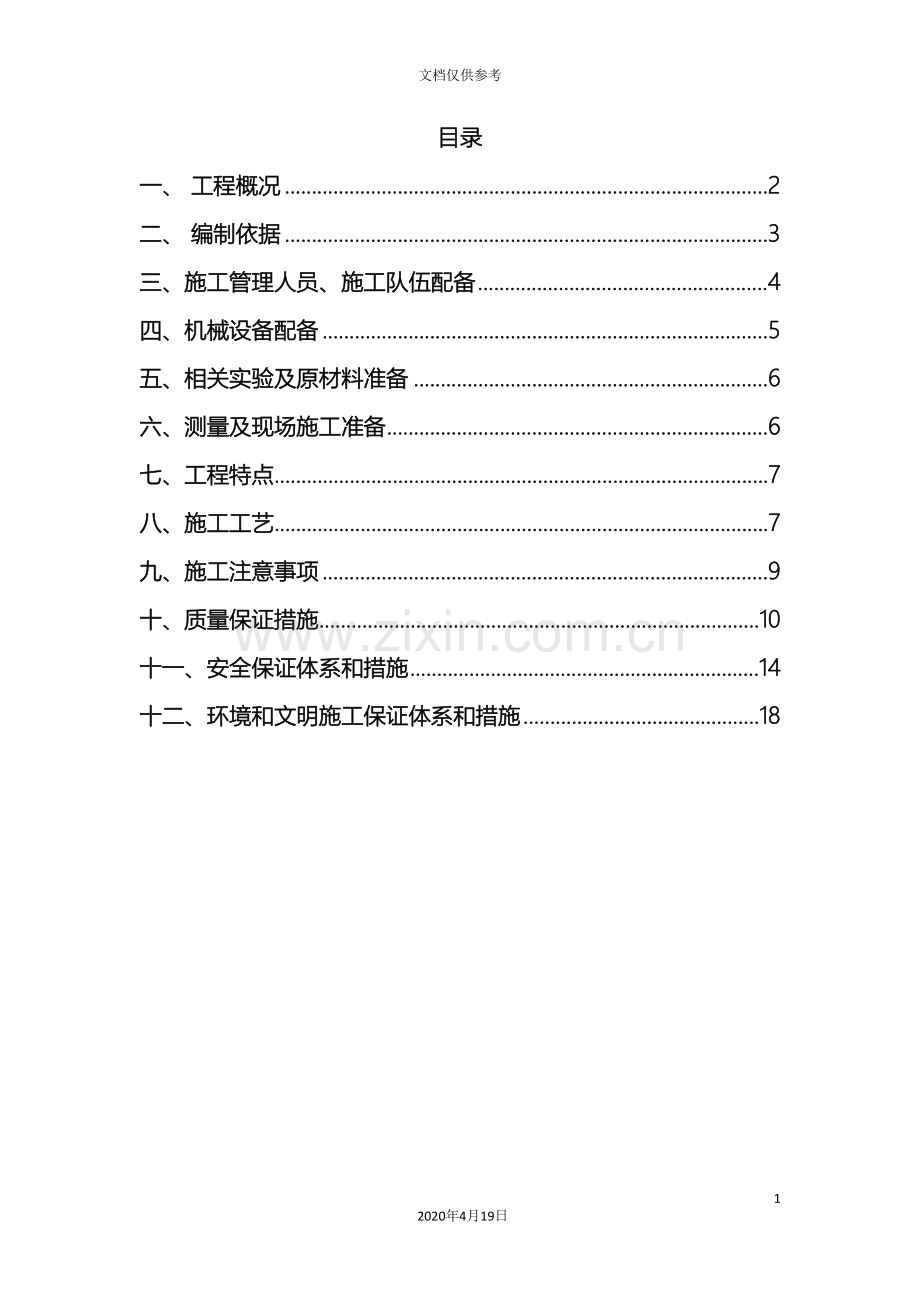

PCC薄壁管桩专项施工方案342020年4月19日文档仅供参考目录一、 工程概况2二、 编制依据3三、施工管理人员、施工队伍配备4四、机械设备配备5五、相关实验及原材料准备6六、测量及现场施工准备6七、工程特点7八、施工工艺7九、施工注意事项9十、质量保证措施10十一、安全保证体系和措施14十二、环境和文明施工保证体系和措施18一、 工程概况1.1工程简介本工程为蓟汕高速（京津高速港城大道）工程第4合同段，中心西道分离式立交桥头处K9+655.918K9+705.918段路基处理为现浇PCC薄壁管桩，设计桩径为1m、壁厚为0.12m、两棵桩之间间距为2.5m成梅花形布置，其中K9+655.918K9+675.918段落桩长为17m、K9+675.918K9+690.918段落桩长为15m、K9+690.918K9+705.918段落桩长为13m。首次施工PCC薄壁管桩桩桩号为1-1，中心西道分离式立交桥头南侧，桩径为1.0m，壁厚为0.12m，设计桩长17m，桩顶标高2.17m，桩底标高-14.83m，混凝土为C15素混凝土，设计用量8.5m。1.2工程地质及水文气象条件（1）、气象条件及地形地本工程场地范围属暖温带半湿润、半干旱半湿润季风气候区。一年四季分明，春季干旱多风，夏季温高湿重，秋季晴朗清爽，冬季寒冷干燥。本场地位于天津市东丽区境内，路线沿途经过农田及鱼塘等，场地地形较为平坦。本场地涉及的地貌单元属冲积海积滨海平原。（2）、水文地质评价本工程场地浅层地下水主要为第四系孔隙潜水，主要赋存于第海相层及以上土层。该层潜水主要由大气降水补给，以蒸发形式排泄。本次勘察期间，本场地浅层潜水水位埋深为0.10-1.50m ，标高为0.92-3.13m 。根据区域经验，天津市浅层地下水具有明显的丰、枯水期变化，丰水期水位上升，枯水期水位下降，年变化幅度0.50-1.0m ，本场地抗浮设计水位建议按线路周围地面标高考虑。按坏境类型地下水对混凝土结构的腐蚀性评价为：具有弱腐蚀性，腐蚀介质为SO42-。（3）、工程地质条件根据地质勘察资料，地层情况大致如下：勘查最大深度80米，揭示了全新统（Q4）及更新统（Q3）部分地层，地基土层按时代成因分为13层，按岩土类别及工程性质进一步划分为若干亚层，可划分如下：（1）素填土：层厚约0.42.1m，层底标高：1.023.13m。灰黄-灰褐色，较湿，松散-可塑，含云母、植物根系。（2）黏土：层厚0.43.9m，层底标高：-0.81-1.59。黄灰色、灰褐色，可塑软塑，含铁质、有机质、云母等，中高压缩性。（3）淤泥质土，层厚约0.83.3m，层底标高：-0.45-0.92m。灰色，流塑，含云母、有机质，高压缩。（4）粉质黏土，层厚约6.9014.30m，层底标高：-13.72-9.54m。本层土广泛、连续分布，层厚、层底高程较均匀稳定。层厚10米，灰色，软塑流塑，含有机质、云母、贝壳，中等偏高高压缩性。（5）粉土，层厚1.702.30m，层底标高：-14.06-11.54m。本层土分布不连续，仅局部钻孔揭示，层厚约2m，灰色，饱和，中密，含云母，砂质较纯。（6）粉质黏土，层厚1.002.40m。层底标高：-15.72-11.38m。层厚约2米，灰褐、灰黄色，可塑软塑，含云母、铁质，少量姜石，中压缩。（7）粉质黏土、黏土，层厚2.305.40m，层底标高：-20.06-15.04m。本层土广泛分布，较连续。层厚约4米。灰褐色黄褐色，硬塑可塑，含铁质、云母、有机质，夹粉团，中压缩。（8）粉土，层厚：1.004.00m，层底标高：-19.82-16.89m。本层土不连续分布，仅局部钻孔揭示。层厚约3米，灰色，饱和，密实，含云母，砂质较纯，中压缩。二、 编制依据1、国家及天津市颁布的最新适用于本工程的其它施工及验收规范、质量检验评定标准等；2、蓟汕高速公路（京津高速港城大道）工程施工图设计第四标第二册图纸；3、混凝土结构工程施工质量验收规范 GB50204- ；4、混凝土外加剂应用技术规范 GB50119- ；5、用于水泥和混凝土中的粉煤灰 GB1596-91；6、混凝土强度检验评定标准 GBJ107-87；7、地基与基础工程施工及验收规范 GBJ20283；8、混凝土质量控制标准 GB50164-92；9、混凝土泵送技术规程 JGJ/T10-95；10、现浇混凝土大直径管桩复合地基技术规程 JGJ/T213 ；11、公路工程混凝土结构防腐蚀基础规范 JTG/T B07-01- ；12、公路工程水泥及水泥混凝土试验规程 JTG E30- ；13建筑桩基技术规范 JGJ 94-94；14、国家及天津市颁布的最新适用于本工程的其它施工及验收规范、质量检验评定标准等；三、施工管理人员、施工队伍配备3.1、施工管理人员组织机构根据本段U型槽工程的施工特点及初步拟定的施工程序，我们将派遣多年从事结构工程施工的人员组建项目经理部，实行项目管理负责工程的组织实施。具体的组织机构见组织机构框图。在项目的组织机构上将设项目经理1名，总工程师1名,项目主管副经理1名项目部设5部3室，1个工程施工队。（1）、施工组织机构图（2）、工程主要施工管理人员：编号职 务姓名1项目经理徐彦胜2主管经理梁永林3项目总工李建生4安全负责人王更福5测量工程师刘士旬6试验室主任霍国林7现场安全负责人高天亮8现场施工负责人王继明9现场技术负责人范佳斌10现场测量负责人赵玉晓3.2、施工队伍配备本工程共投入一个专业施工队伍，所有施工人员均经过项目部管理人员培训且达到合格要求。序号工种人数职责备注1队长1负责施工现场管理和现场机械调配2技术员2负责现场技术及标高3桩机操作工4现场机械操作四、机械设备配备为保证本工程施工顺利，所有机械均经过合格检验后进场。具体数量及型号见下表：施工机具及设备配置表序号设备名称单位型号及规格数量产地额定功率kw备注（一）施工设备1振动沉模现浇管桩机套ZDJ1101南京1802发电机台/1山东250KW3料斗个0.3m31南京4手推车部0.05m34南京5千斤顶个25T4南京（二）辅助设备1砼坍落度桶个国标12水准仪台合格13钢尺副合格24五、相关实验及原材料准备本段PCC桩施工前首先进行混凝土配合比试验，所需原材均检验合格。混凝土采用具有相应资质的天津市滨涛鑫源混凝土有限公司的商品混凝土。C15混凝土配合比（kg/m）：水泥180；水180；砂765；石1100；减水剂3.5；粉煤灰65；矿粉60。由天津市市政工程质量检测中心出具。六、测量及现场施工准备 1、施工技术人员认真复核图纸，并严格按照施工规范进行技术交底，并明确了质量、安全、工期、环保等要求。2、施工放样已完成，且经过检验，精度满足规范要求。3、落实商品混凝土供应商。在保证商品混凝土质量的前提下，要求其具备足够的供应能力和运输能力。5、施工用电：为保证PCC薄壁管桩施工的顺利进行，我单位配备了1台400KWA的变压器来满足施工使用，并配备一台发电机做应急使用。6、机械设备、原材料进场：机械设备、原材料经过临时便道及现有的路网迅速进场，及时进行报验。对于原材料必须有出厂合格证，要认真做好检验工作，按规定进行分批验收，并取样送试，检验合格后方可用于工程中。7、已完成地下管线探测等事项。七、工程特点现浇PCC薄壁管桩技术吸收了预应力管桩和振动沉管桩等技术的优点。该管桩桩身强度高，直径大，有效加固深度可达30m以上，施工工艺简单，可操作性强，便于质量控制、监督，单桩承载力高而造价又相对较低。振动沉模大直径现浇管桩复合地基新技术具有承载力提高幅度可调范围大、变形模量高、桩体质量及耐久性有保障等特点，且有效地降低了基础处理成本，提供了提高地基承载力、控制地基变形的一种极为有效的方式。振动沉模大直径现浇管桩是软土地区的优质高效桩，具有较大的应用推广价值，其施工设备和工艺还有待于在实践中改进和完善。八、施工工艺1、PCC薄壁管桩施工工艺流程（见图8.1 PCC桩施工流程）2、施工前场地平整施工前应事先平整场地，清除桩位处地上地下一切障碍物，场地低洼时应回填素填土，不应回填大于30cm直径的石块及树根等有机物。施工前应由专业技术人员检查使用材料是否符合要求，达到验收标准，以免影响管桩的质量与施工进度。3、桩位测量放样根据施工图纸，结合现场测量桩、水准点，用全站仪准确的测出桩位。探明有无管线埋在地下，当桩位与管线相冲突时，报告设计及监理并共同研究解决后，方可进行桩机对位。图8.1活瓣固定PCC桩施工流程移机至下一根桩施工养护加注砼振动拔管留置试块灌注砼至管顶沉管至设计标高桩机就位场地平整4、桩机就位桩机到达指定桩位，桩管中心与桩中心偏差不大于5cm，调整桩机的平整度和导向架的垂直度，保证机架底盘水平、机架垂直，垂直度允许偏差应为1%。5、活瓣固定在沉管底部设有活瓣装置，其目的是在沉管的过程中，活瓣封闭，土体不能进入10cm厚的外壁腔。当沉管到达设计位置灌注混凝土时，在混凝土的自重冲击下，活瓣自动打开，以利沉管的拔出。桩机就位后，开始沉管前，用12#铁丝将活瓣捆在内沉管上，其松紧程度以活瓣不再外张为宜，以防止灌注混凝土时活瓣不能打开；为了不使地下水和淤泥从桩尖于内外管下端交界面挤入内外管的空腔中，对中后在桩尖的内外台阶上铺纤维性布料，作为密封材料。6、振动沉管根据不同的地质条件沉管在下沉中可采用先沉压到一定的深度后，在开启振动锤，直至到达设计桩的深度。沉孔速度要均匀，避免突然加力与加速情况，速度应小于2.5m/分钟，必须严格控制最后30秒的电流、电压值，其值根据试桩参数决定。沉管必须一次到达设计要求的深度，严禁上拔再下沉，如沉管中途上拔必须拔出地面，清除沉管头部的淤土，固定活瓣再进行沉管。若底下水丰富，水量较大，宜沉管到一定深度，在桩长的2/3或1/2处加入适量的干拌混凝土，再继续下沉到设计深度。7、混凝土灌注 沉管到设计深度后应及时灌注混凝土，尽量缩短停歇时间。混凝土灌注经过提升料斗的方法将混凝土送入成孔器壁腔内，首次灌注应灌至1/10桩长处，即开始第一次上拔沉管。当第一次拔管结束后，即开始第二次灌注混凝土，灌注深度为1/52/5桩长，然后开始第二次拔管，依此类推进行灌注、拔管，直至成桩完成。在施工过程中，现场人员应经常敲击管壁，判断是否添加混凝土，实际灌注量的充盈系数不得小于1。 8、振动拔管 拔管是影响桩身质量的关键工序，也是造成扩、缩颈甚至断桩的关键，施工前应充分参考试桩所取得的数据，确定拔管速度、停止时间、位置等施工参数。 开始上拔沉管时，应首先开启振动锤振动10秒，再开始拔管，应边振动边拔管，以保证混凝土有良好的密实度，拔管速度应为1m/分钟。每拔1m应停拔并振动510秒，如此重复，直至沉管全部拔出。在拔管过程中根据土体的实际情况添加混凝土，以满足桩顶混凝土标高。 9、移机 施工完后，桩机移至下一桩位，对刚施工完的桩进行初步的处理，多余的混凝土应及时清运，带出的土体除对桩头堆土养护外，其余的全部外运。九、施工注意事项（一）、桩机操作1、必须保证主机机身施工时处于水平状态，保证导向架的垂直度，偏差不得超过1%。2、必须严格控制最后30s的电流、电压值，其值按设计要求或根据试桩和当地经验确定。3、成孔达到设计深度后，验收深度，并做好施工记录。4、浇筑混凝土前，应测量孔底有无渗水和淤泥挤入，用测绳测得挤入淤泥厚度小于30cm时不予处理；大于30cm时，应拔出成孔器，重新下桩尖成孔；当渗入水较多时，宜用器具抽吸，少量渗水则投入水泥，再用空气吹混水泥成浆；若遇渗透性较大非粘性土层，桩尖沉入到该层前预灌1m的混凝土以阻止渗水。5、沉腔达到设计深度后，应立即灌注混凝土，尽量减少间隔时间。6、沉管时，如遇到地下障碍物时，应及时将桩管拔出，待处理后，方可继续施工。7、沉腔桩尖可采用活瓣的或预制钢筋混凝土桩尖。预制桩尖的混凝土标号不得低于C30.桩管下端与预制桩尖接触处，应采用垫层缓冲材料，也作为止水材料（如编织袋、麻布、棉布等），桩尖中心应于管桩中心线重合。8、在一般土层内，拔管速度宜为1.21.5m/min，活瓣桩尖时宜慢，用预制桩尖时可是当加快；在软弱土层中，宜控制在0.60.8m/min。9、沉腔灌满混凝土后，先振动510s，再开始拔管，应边振边拔，每拔0.51m停拔振动510s；如此重复，至桩管全部拔出。（二）、混凝土1、混凝土的粗骨料粒径，无配筋桩：卵石不宜大于50mm，碎石不宜大于40mm；塌落度：非泵送宜6-8cm，泵送宜8-12cm。2、浇筑混凝土时，同一配合比的试块，每班不得少于1组。3、当气温低于0时，浇筑混凝土应采取保暖措施。浇筑混凝土的温度不得低于5。在桩顶混凝土未达到设计强度50%以前不得受冻。当气温高于30时，应根据具体情况对混凝土采取缓凝措施。4、浇筑混凝土应保证混凝土质量，浇筑后的桩顶应高出设计标高至少50cm，待基础开挖时应剔除至设计标高。5、灌注混凝土的各道工序应连续完成，管桩的实际浇筑混凝土量不得小于理论计算体积。十、质量保证措施1、质量目标标段工程交工验收的质量评定达到合格标准（98分）竣工验收的质量评定达到优良标准（98分）2、工程质量管理体系我公司在工程施工中，将严格按照ISO9001质量体系标准进行施工和管理。建立一套自上而下的行之有效的质量保证体系。（详见质量保证体系框图）质量保证体系框图3、质量保证措施3.1从组织机构上保证建立、健全质量保证体系。推行全面质量管理，制定和完善岗位质量规范、质量责任及考核办法。加强施工过程中的自检、互检和交接检工作。经理部设置由专业技术人员组成的安质部，由总工程师领导，直接对项目经理负责；各分队设置质检组，由安质部领导，对施工分队长负责。生产班组设质检员，由质检组领导，对班组长负责。质检组和质检员负责日常施工的质量控制和检测，指导、监督施工人员严格按技术规范、施工图设计和操作规程施工，以确保工程质量目标的实现。3.2从制度上保证由总工程师组织各专业工程师，按照技术规范和操作规程，完善各工序、各专业质量检测制度，并在施工中认真贯彻执行。同时按照各专业的各种规范和条例，组织现场施工人员（包括劳务人员）进行所在岗位和工序的应知应会教育。工程技术人员和质检人员跟班施工，严格执行各工点、各工序的工程日志制度。建立质量事故报告制度，发现问题及时解决，逐级报告；实行工程技术人员和质检人员对所承担的施工、质检负责的制度，以确保质量目标的实现。3.3从检测试验、测量设备上保证配备一整套完整的检测、试验、测量设备，以保证检测、试验的需要和测量放样的准确。建立工地试验室，负责全标段施工材料的检测、试验，按照有关规定和试验结果，调整和确定砼和砂浆的配合比，指导施工。按照技术规范要求，进行砼和砂浆强度的检测，校核各施工队的质量检测结果，保证施工原材料和各工序、各部位符合技术规范和施工图设计的要求，以确保工程质量目标的实现。3.4从施工管理上保证对交付监理签认的工程，要落实质量责任制。任务落实到个人，各级均对各自所承担的施工任务的工程质量负责，严格执行公司制定的质量奖惩制度，对违反操作规程和有关规定，工程质量不符合技术规范和施工图设计要求的项目，除坚决返工外，还要追究当事人的责任，给予处罚并限期改正。对严格按照技术规范、操作规程和有关规定施工，工程质量优良的给予奖励，各质检人员有权保证贯彻执行，以确保工程质量目标的实现。3.5从具体施工中保证施工前应做好一切准备工作(包括施工人员、机械设备、材料的准备，施工计划和实施方案的制定)，施工中应按核技术规范、施工图设计和有关规定严格把关，其体措施是：测量放样：按照施工图设计对施工现场进行准确的测量放样，设置控制桩进行护桩，结合施工图设计，对施工现场的地形、地质、结构位置、方向、长度、宽度进行核对，使之符合要求，在工程施工的附近补设准确的临时水准点，以利施工时检查。对测量基准网点进行维护，并经常对使用的测量仪器进行定期检查与校正，填写检查证书报监理工程师核查。材料：所需水泥、砂、石料、施工用水等原材料施工前均需进行检测，报监理工程师检测认可后才能使用。机械设备：所需机械设备必须完好、配套，并配备足够的备用零配件和应急措施，一旦机械设备出现故障，能立即抢修或调换替补，保证施工的连续性。施工记录：施工过程，均应做好完整的施工记录，以便检查。按规定取样作试件，进行规定的试验、试件的制作，检测过程应在监理工程师在场的情况下进行，并做好记录。3.6过程控制桩基是本工程施工的关键部位，施工质量的好坏是直接影响主体的施工质量和施工过程中的安全。在生产过程实行全员全方位、全过程、全天候的“四全“监控，在施工的各环节上严把质量关，强化施工人员的质量意识。3.7常见问题及预防处理措施序号常见通病原因分析采用措施1沉管达不到设计标高a、局部地质复杂，遇有各类地下障碍物b、施工机械能力不足c、沉管偏斜d、群桩施工影响a、合理选择施工机械b、会同设计研究制定方案，可采取增加内夯投砼料量，补偿桩长不足c、发现沉管偏斜，及时校正桩架垂直度d、群桩施工，合理安排施工顺序，采取由里层向外层扩展的施打方法2埋管a、起重能力不够 b、沉管到位以后，耽误时间过长a、合理选择机械起重能力，配置千斤顶等辅助起重设备b、合理控制沉管作业的最终贯入度3断桩缩颈a、管内砼振落或拔管速度偏快，桩身砼成型不规则或断桩b、在流态的淤泥质土层中孔壁不能直立，砼在土层中坍落c、管内进水，造成夹泥a、管内砼下落过快，在管内补充砼b、注意邻桩施工影响，同一桩顶标高的桩一次连续打完，在桩距小于4R时，宜采取跳打法或控制间隔时间为一周c、在流态淤泥质土层中施工，应采取以下措施：控制较低的沉管提升速度，一般控制6080cm/ min4桩顶平面位置偏差大a、受邻桩施工影响b、地下障碍物影响，沉管发生偏移a、在沉管前复测桩位b、用木框架定型，圆圈法标定桩位5成桩标高偏低a、砼投料不足b、桩位地层属流态淤泥等软弱地层a、设法在管内增加投料b、成桩后立即开挖立模，用现场同标号砼接桩6砼用量偏大a、遇有地下枯井、坟坑、下水道。防空洞等洞穴，使砼灌注时流失b、在饱和淤泥或淤泥质软土中施工，使砼灌注扩散，桩身扩大a、饱和淤泥或淤泥质软土中施工，先打试桩，分析砼耗用，在管上设当部位补投料窗口b、了解施工现场的地下洞穴情况，预先挖开清理，用素土填死7冒浆提升速度，注浆量适当增加提升速度和注浆量控制，使孔口微微翻浆十一、安全保证体系和措施1、安全生产管理体系施工安全是关系工程能否顺利完成的关键，在施工过程中，坚持“预防为主，安全第一”的原则，加强安全生产管理，认真落实安全岗位责任制。为此我们严格按照公司管理制度汇编中安全管理制度的各项规章制度进行管理，明确安全生产责任，坚持“谁主管、谁负责”的原则，做好安全生产，提高经济效益。2、安全保证措施2.1深化干部安全管理机制按照领导负责、分工负责、逐级负责、责权一致的原则，切实把各管理层次和各级干部的安全管理职责、权限和工作标准界定清楚，真正体现项目部第一管理者全面负责，主管分工负责，干部逐级负责，解决好“负什么责”、“怎么负责”、“负不了怎么办”的问题。实现工程项目的安全标准管理、科学管理，既要解决好多头负责，又要防止“接口”管理出现空档。做到责任明确、标准清楚、考核有力、奖罚兑现，逐级负责到位。2.2深化安全预测分析机制进一步解决好信息源单调、分析问题面狭窄、重点不突出、隐患盯得不紧的问题。特别对影响行车、人身安全事故搞好预测，研究制定有针对性的防范措施并进行专项治理。加强安全分析预测信息源的建设，强化安全管理。2.3深化职工培训安全保障机制紧密结合本标段工程实际，突出关键工种和岗位，制定科学、系统的职工教育培训规划，达到“高标准、练队伍、造人才、立规矩、保安全、创信誉”的目的，坚持“三个百分之百”原则，不达标的不许上岗。2.4深化安全保障机制完善落实设备等级管理制度，提高设备保养维修质量，加强对起重设备、大型运输机设备等设备的管、用、养、修，及时消除设备隐患。要从源头抓起，严把设备和配件的采购质量关，“上线关”，不符合技术标准的不允许上线。2.5深化行车规章制度管理机制各专业管理部门进一步规范安全管理和现场作业控制。结合“技规”、“事规”、“行规”进一步规范安全管理规章制度，有效的约束安全管理和现场作业行为，确保行车安全畅通。2.6深化项目部、班组自控机制项目部是施工生产的主体，要提高项目部安全管理和人员素质，严格作业标准化。提高班组长素质，开展班组“双达标”活动。增强班组现场作业安全自控能力。2.7深化安全考核激励机制完善考核办法，签订安全包保责任书，以事故性质和发生件数为指标，加强安全生产的考核力度。严格执行我单位安全奖励办法，增强职工遵章守纪意识，增强职工的危机感和责任意识。2.8督导检查与奖罚措施安全生产贯穿于施工全过程。安全领导小组要列出计划，排定日常检查表。项目经理要组织安全领导小组每半月进行一次全面的安全检查，安全小组副组长要督促作业队及各班组的安全工作。要善于找出问题、分析问题、抓住问题、解决问题。及时查出事故隐患，消灭事故苗子，保证安全施工。作业队要做到上班前讲安全，工作中查安全，工作完总结安全。安全检查方针：安全第一，预防为主安全目标：杜绝死亡和重大交通、火灾、机械、爆炸等事故，年负伤频率7、重伤频率0.3安全领导小组：项目经理、副经理、项目总工、各业务部门负责人安全责任制国家、部、局有关安全文件1、新工人三级安全教育2、技术交底培训3、特殊作业培训4、新工艺培训5、领导干部安全教育1、班前交代安全2、周一安全学习3、交接班制度4、安全检查制度5、严格安全操作规程严格执行报告调查处理规定安全教育班组安全制度事故处理总结、评审、对工程项目奖惩兑现1、经理部月评奖惩2、各工点自评3、班组奖罚兑现4、班组兑现奖惩奖惩制度经理部月安全检查安全监督检查各工地自查开工前检查施工中检查竣工后总结安全小组制定出奖罚办法，对施工过程中保持安全的班组和个人，每季度评定一次，给予安全奖励。对防止行车险性重大事故的人员进行表彰并重奖。对那些违章作业，发生事故或存在事故苗头的班组和个人要令其写出检查和改进措施，并给予行政和经济处罚。贯彻落实本项目部制订的制度，安全措施，贯彻“安全第一、预防为主”的安全生产方针，坚持管生产必须管安全的原则，针对本桥订定的安全生产措施如下：1）进入工地施工人员要戴安全帽，穿安全防护鞋，生产工人上岗前实行安全交底和安全教育，牢记“安全生产、人人有责”，树立“安全第一”的思想，切实执行建筑工人通用的安全守则，特殊工种（如电工、焊工、起重工、机械手）持证上岗。2）现场临时用电搭接按施工临时设施用电安全技术规范要求布置，不能任意拉接电线，采用三相五线制供电系统，配漏电开关，执行一机、一闸、一保护，所有电器设备必须有出厂合格证。3）桥梁及两旁设置输电线路通讯线应与相关部门联系并清楚埋设位置采用人工探明情况才能实施钻孔施工。4）严格执行各类机械设备的专人管理制度，所有施工机械必须检修养护，严禁机械带病作业。5）施工范围的坑洞，危险位置设置防护设施和明显的警标志，不准任意移动，施工范围内施工便道等要做好临时排水沟，施工便道保持经常维修，确保通畅。6）靠近地方路处，设置隔离栏栅和减速标志，夜光标志，警示标志，危险标志。7）吊机吊钢筋笼时先试吊，后正式吊装，吊机臂下不得站人，晚上加班施工要灯光充分，带电焊接钢筋要穿绝缘鞋，电线电缆要完好无缺，不得随地拖，做好防护措施。8）分班作业交接班，要交待清楚岗位职责明确。9）便道施工前要进行荷载验算，保证通车安全。除以上几点外，盖梁、立柱施工前的技术交底必须进行专项技术交底，还必须执行本项目部制订的安全措施，安全制度。10）钢筋要在加工场地内进行，施工场地必须硬化；钢筋调直机、弯曲机要固定在固定位置，按照其操作规程进行操作；钢筋焊接场地必须干燥、平整、无杂物；焊机操作人员站立的地面要铺垫绝缘面层，焊接人员要配防护罩；施焊作业不得在雨中进行；钢筋吊装要有专人指挥；钢筋施作过程要防止触电。11）施工期间要配置完善的防火、防爆、防毒、防盗和防风设施。12）雨季施工要根据气象预报，制定施工期间的防水、防洪等安全防护措施。十二、环境和文明施工保证体系和措施12.1环境保护保证体系和措施环保施工是现代工程建设文明施工的重要标志之一。本公司深刻认识到在公路建设过程中采取有力的组织措施以减小施工活动对环境造成的不利影响，使建成后的工程实体与自然环境完美协调，为公路用户提供一个行车环境舒适、路容路貌良好的公路风景是“公路文化”建设的重要内容。同时，文明施工是保证工程质量和工程按期完成的重要前提条件之一，做好施工环境的保护工作是保证公路在建设中和建成后充分发挥其经济效益和社会效益的重要方面。在施工过程中减小施工活动对自然植被和自然水系的不利影响，必须作为工程施工的重要内容之一来考虑。为此，公司为本标段建立的项目经理部中专门设立施工环境保护工作组。1、建立环境保护保证体系 成立以项目经理任组长，各主要职能部门参加的环境保护领导小组和防止扰民领导小组，配备一定量的环保设施，组织员工认真学习环保知识。 执行环境保护定期检查制度。由小组成员轮流对现场环境保护进行自检，如发现有违反规定的及时指出及时整改，并记录每日自检情况。由组长带队对施工现场的环境保护定期进行检查,并按考评标准进行检查评分、填写记录表，作为工地文明施工考评依据。在检查中不符合环境保护要求的采取“定措施、定人、定期”原则予以整改。2、环境保护措施2.1防止水污染措施 严格控制污水流向，严禁未经处理的的施工和生活污水流入城市排水设施和河流。 施工机械的废油废水以及临时食堂的污水采用隔油池等有效措施加以处理，不得超标排放。气焊使用的乙炔发生罐产生的污水严禁随地排放，用专用容器集中存放。 生活污水采取二级生化或化粪池等措施进行净化处理，经检查符合标准后方准排放。 禁止有毒有害废弃物用作土方回填，以免污染地下水源。2.2防止大气污染措施 在配置机械设备时选择低污染设备，并安装空气污染控制系统。 散水泥和其它易飞扬的细颗粒散体材料应尽量安排库内存放。如露天存放应采取防潮地坪严密遮盖，运输和装卸时防止遗洒飞扬，以减少扬尘。 应做好施工场地道路的规划和设置，而且在施工现场的主要道路进行硬化处理。并配备专用洒水车，对施工现场和运输道路经常洒水湿润。 对锅炉、茶炉等生活设施采取消尘措施。2.3 防止固体物污染措施 施工驻地和施工现场的生活垃圾，应集中堆放，运到指定地点消纳。 报废材料或施工中返工的挖除材料立即运出现场并按规定进行处理。对施工中废弃的零碎配件、边角料、包装箱等及时进行收集清理并搞好现场卫生，以保护自然环境与景观不受破坏。 土方运输采取有效措施封闭严密车厢，车辆出入现场有专人清扫、冲洗车体。 为防止污染地下水资源禁止有害废弃物用作土方回填。2.4 防止噪音污染措施 对使用的工程机械和运输车辆加强维修保养，使其噪音降低到最低水平。机械车辆途经居住场所时应减速慢行，尽量不鸣喇叭，以减少扰民。合理安排施工作业时间，尽量降低夜间车辆出入频率。 夜间施工不安排噪音很大的施工机械，减少噪音污染扰民。为保护施工现场附近居民的夜间休息，对居民区150m以内的施工现场，尽量不安排夜间施工。 适当控制机械作业密度，条件允许时尽量拉开一定距离，避免机械过于集中造成噪音叠加。 对施工人员进行文明施工教育，施工或生活中不准大声喧哗，特别是晚10点之后早6点前不准发生人为的噪声。2.5施工、生活区域的环境保护措施保持办公室和宿舍等室内环境整洁卫生。实行卫生值日制；食堂保持内外环境整洁，炊事人员必须持健康证和培训证上岗。卫生设施设专人管理，每天清洗，保持整洁。2.6水土保持措施 遵照国家水土保持法和本合同段水土保持的要求，严格组织施工管理，并开展文明施工，创标准化施工现场。施工前应作全员教育，全面规划，合理布局。 项目部内由办公室设专人负责水土保持工作，施工前与当地水土保持部门联系，按有关要求施工，针对工程特点，对下属施工单位提出施工过程中水土保持要求，定期进行检查。 工程弃渣、挖土弃方需按照设计要求与当地水土保持部门共同确定弃放位置。施工作业不得损坏用地范围外的耕地、树木、果林及水电设施。 施工期间始终保持工地的良好排水状况，修建临时排水设施，并与永久排水设施相结合。 所有机械废油回收利用和妥善处理，严禁随意泼倒。钻孔桩所用泥浆，使用开挖泥浆池，将沉渣集中存放处理。 施工中采取有力措施，保护本工程沿线附近水渠、树木免遭损坏。 在本工程施工中和完工后，对破坏的环境及时整治，防止水土流失和适时进行线路两侧的植被恢复，接受各级环保部门对本工程环境保护工作的日常监督管理。 保护植被，作好水土保持。施工区域内及周围的树木和植被不得随意砍伐和破坏。若因为施工需要影响植被，应采取永久有效措施及时植树、种草，对植被进行恢复。 由于本工程施工而改变了原地面的汇水状态，自然排水变成了集中排水，施工中需要按设计及时进行排水系统施工，防止水土流失。 施工中积极加强宣传教育，提高全体员工对水土保持重要性的认识，在此基础上建立健全责任制和奖惩制度。12.2、文明施工保证体系及保证措施文明施工有利于维护市容和环境卫生的美观整洁，涉及到首都人民群众的切身利益，同时又是我单位树立企业CI形象，提升项目经营质量的重要途径。为了从文明施工这个窗口反映出我单位的综合管理能力以及员工的文化素质和文明素质，我单位制定了完善的文明施工管理措施。1、建立文明施工管理机构成立以项目经理任组长，副经理、总工程师等各部门主管及作业队长参加的文明施工管理小组，建立健全施工现场文明管理责任制度, 创造良好的文明施工环境和氛围，保证本工程的顺利实施，详见如下文明施工保证体系框图专职监督员文明施工领导小组工程部财务室办公室各施工作业队创立文明工地2、文明施工措施2.1按照建设单位与监理单位标准工地建设要求搞好文明施工，争创文明工地，严格组织施工管理，创标准化施工现场。施工前应做到全员教育，全面规划，合理布局，为当地居民创造和保持一个清洁适宜的生活环境和生产环境。2.2项目部内由办公室设专人负责文明施工，与当地有关部门经常联系，针对工程特点，对下属施工单位提出施工过程中文明施工要求，定期进行检查。2.3施工现场要挂有文明施工标牌、条幅，使施工现场安排做到布局合理，材料定位堆置，机具进出场有序。设备要集中堆放，灰、砂石、钢筋等大堆材料要分别堆放、标识，特别是有危险物品，应实行专人专项保管。做到路沟畅通，管线齐全，生活设施清洁文明，施工安全有序。2.4加强职工队伍素质建设，增强职工法制观念。2.5施工中注意保护相关建筑物、管线以及周围的环境协调。2.6尊重当地的风俗习惯，密切联系当地政府，优化外部施工环境。2.7具体措施 施工现场设置围墙、护栏，围墙的外墙饰面应整洁。建设施工工地围墙及护栏未经批准不侵占城市道路和城市公共绿地。经批准临时占用的，占用期限届满后及时清理被占现场，并恢复原状。 项目部执行我单位CIS的企业自我形象设计的内容，现场有统一的企业标识，体现我公司的环境方针：以人为本，科学管理，创立绿色工程，保护环境，节约能源，追求持续发展。 现场布局合理，管理有序，场地布置统一规划，材料、机具堆放整齐，各种物资材料按ISO9002认证标准进行标识。对各项生产、设施、道路、管线、电力线路及各类物资放置场地实行平面动态管理。 保持施工现场的清洁整齐；采用有效措施处理废水使其不得超标排放，并确保施工现场无积水，生活、生产垃圾集中堆放并及时消纳；为驻地监理和我单位员工创造良好的生活环境。 用网络计划合理组织施工进度，合理安排材料、机械及劳动力入场，避免现场盲目指挥调度，使施工现场高效作业。 让每个员工明确自身的工作责任和管理标准，给员工灌输文明施工的现代化施工管理理念。 文明施工现场管理资料规范化、标准化，作到真实准确、齐全有效；办公室内按要求布置各类图表，及时反映现场实际状况及工程进度。 施工期间，经常对施工道路进行维修，保证原有交通的正常通行和维持沿线村镇的居民饮水、农田灌溉、生产生活用电及通讯管线的正常使用，做到“干一项工程，树一座丰碑，拓一片市场，交一方朋友。”
