上学期模拟电子技术自测题
一、 选择题( 从下列3-4个备选答案中选出一个或多个正确答案, 并将其代号写在题干后面的括号中。)
1、 N型半导体中的多数载流子是( A )
A．自由电子 B．空穴 C．正离子
2、 要使放大电路的输出电压稳定, 输入电阻增大, 应引入( B ) 负反馈。
A．电压并联 B．电压串联 C．电流串联
3、 某晶体管, 测得电流I1=1.53mA, I2=1.5mA, I3=0.03mA, 则可判断出三个电极为( A)
A．(1)为e极, (2)为c极, (3)为b极
B．(1)为c极, (2)为e极, (3)为b极
C．(1)为b极, (2)为c极, (3)为e极
4、 选用差分放大电路的原因是( ABCD )
A．稳定放大倍数 B．提高输入电阻
C．抑制温漂 D．抑制零点漂移
5、 对于共模抑制比KCMR, 以下说法正确的是(BC )
A．KCMR越大则电路的放大倍数越稳定
B．KCMR越大则电路的对共模信号的抑制能力越强
C．KCMR越大则电路抑制温漂能力越强
D．KCMR越大则电路输入信号中差模成分越大
6、 直接耦合放大电路存在零点漂移的原因有( ABC ) 。
A.电源电压不稳定 B.晶体管的老化
C.晶体管参数受温度影响
7、 某两级放大器构成的多级放大电路中, 第一级电压增益为20dB, 第二级电压放大倍数为10倍, 则放大器总的增益为( BC )
A．200倍 B．100倍 C．40db D．30db

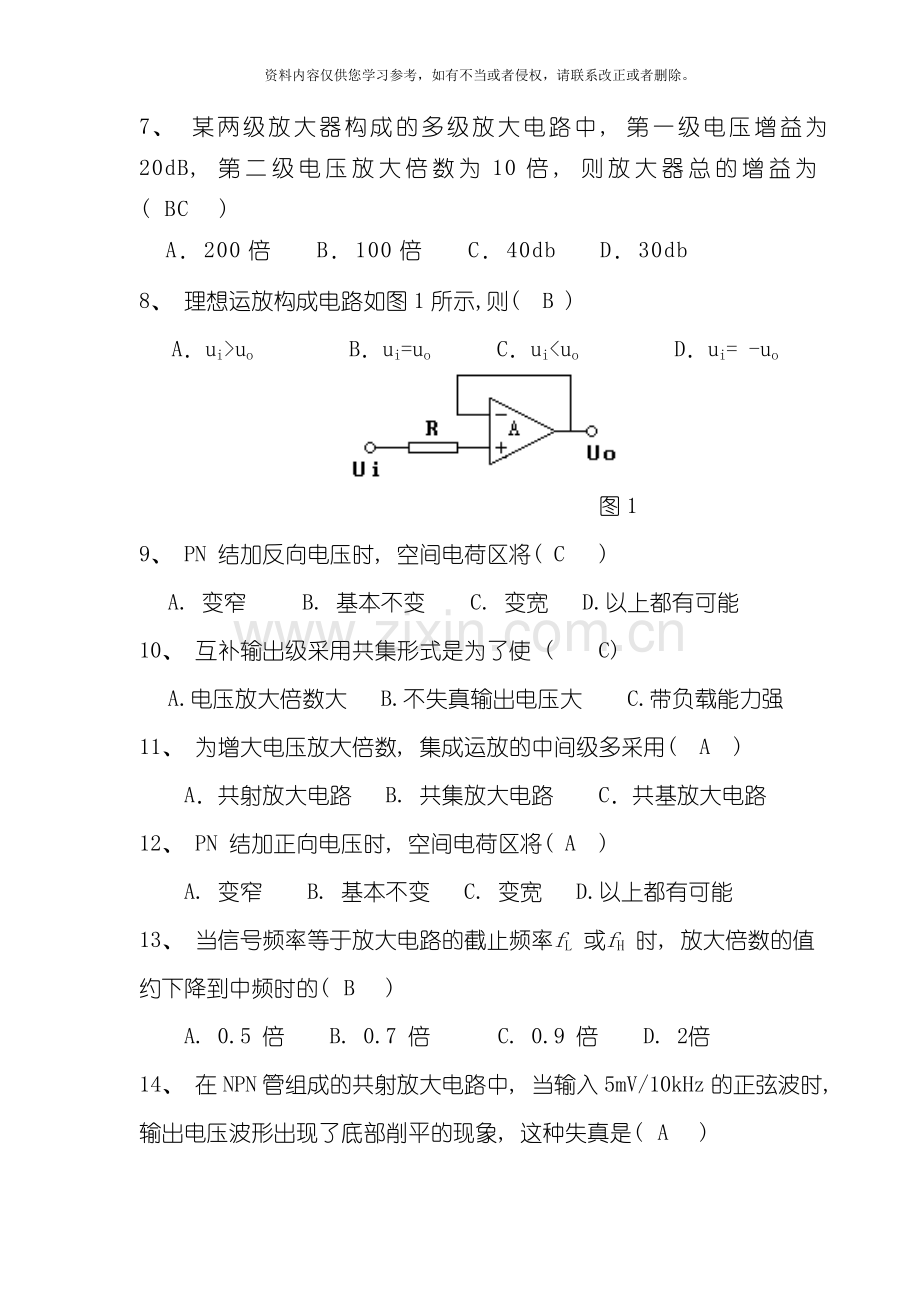

8、 理想运放构成电路如图1所示,则( B )
A．ui>uo B．ui=uo C．ui<uo D．ui= -uo

图1
9、 PN 结加反向电压时, 空间电荷区将( C )
A. 变窄 B. 基本不变 C. 变宽 D.以上都有可能
10、 互补输出级采用共集形式是为了使 ( C)
A.电压放大倍数大 B.不失真输出电压大 C.带负载能力强
11、 为增大电压放大倍数, 集成运放的中间级多采用( A )
A．共射放大电路 B. 共集放大电路 C．共基放大电路
12、 PN 结加正向电压时, 空间电荷区将( A )
A. 变窄 B. 基本不变 C. 变宽 D.以上都有可能
13、 当信号频率等于放大电路的截止频率fL 或fH 时, 放大倍数的值约下降到中频时的( B )
A. 0.5 倍 B. 0.7 倍 C. 0.9 倍 D. 2倍
14、 在NPN管组成的共射放大电路中, 当输入5mV/10kHz的正弦波时, 输出电压波形出现了底部削平的现象, 这种失真是( A )
A．饱和失真 B.截止失真 C．频率失真
15、 某两级放大器构成的多级放大电路中, 第一级电压增益为40dB, 第二级电压放大倍数为10倍, 则放大器总的增益为(AD )
A．1000倍 B．400倍 C．400 dB D．60 dB
16、 不是共集电极放大电路的特点是( C )
A.输入电阻高 B.输出电阻小 C.电压放大倍数大
17、 乙类功放电路, 因静态工作点不合适引起的失真为(C )。
A．饱和失真 B．截止失真
C．交越失真 D．截顶失真
18、 当温度升高时, 二极管的反向饱和电流将 ( C )
A. 减小 B.不变 C.变大
19、 以下不是集成放大电路采用直接耦合方式的原因是( C )
A.便于设计 B. 不易制作大容量电容 C. 放大交流信号
20、 用恒流源取代长尾式差分放大电路中的发射极电阻Re, 将使电路的( BD )
A.差模放大倍数数值增大 B.抑制共模信号能力增强
C.差模输入电阻增大 D.抑制温漂能力变强
21.温度升高时, 晶体二极管的Is将( A )
A.增大 B.减小 C.不变 D.近似不变
22.PN结反向工作时, 流过的电流主要是( B )
A.扩散电流 B.漂移电流 C.传导电流 D.扩散与漂移电流并存
23.已知某晶体管的α=0.99, 则该管的β值是( D )
A.100 B.101 C.98 D.99
24.如改变三极管基极电压的极性, 使发射结由正偏导通变为反偏, 则集电极电流( B )
A.反向 B.中断 C.增大 D.不变
25.共射基本放大电路中, 若测得晶体管的VCQ≈VCC, 则能够判别晶体管工作在( C )
A.放大状态 B.饱和状态 C.截止状态 D.击穿状态
26.差分放大器中用电流源代替Re是为了( C )
A.提高差模放大倍数 B.提高共模放大倍数
C.提高共模抑制比 D.提高差模输入电阻
27.所谓放大器工作在闭环状态是指( B )
A.考虑信号源内阻 B.有反馈通路
C.接入负载 D.信号源短路
28.负反馈放大电路的环路增益是指( B )
A. B. C. 1+ D.
29.如果PN结的反向电流急剧增加, 称为( C )
A.反向导通 B.反向截止 C.反向击穿 D.反向饱和
30.工作在放大状态的某PNP晶体管、 各电极电位之间应满足的关系为( A )
A.VC<VB<VE B.VC>VB>VE C.VC<VE<VB D.VC>VE>VB

二、 填空题
1、 在本征半导体中加入 +5 价元素能够形成N型半导体。
2、 测得电路中NPN型硅管的各级电位如图2所示, 则管子的工作状态是放大

图2
3、 为了稳定放大电路的输出电压, 应引入 电压 负反馈。( 选择电压或电流填入空内)
4、 为了稳定放大电路的输出电流, 应引入 电流 负反馈。
( 选择电压或电流填入空内)
5、 为了增大放大电路的输入电阻, 应引入 串联 负反馈。
( 选择串联或并联填入空内)
6、 已知BJT管子两个电极的电流如图3所示, 则另一电极的电流为 1.01mA , 管子的类型为( NPN或PNP) NPN 。

图3
7、 在双端输入、 双端输出的差动放大电路中, 发射极Re公共电阻
对 共模 信号具有抑制作用。
8、 集成运放的输入级多采用 差动放大 电路。
9、 若三级放大电路中Au1、 Au2为30dB, Au3为20dB, 则其总电压增益为
50 dB。
10、 整流电路是利用半导体二极管的 单向导电性 , 完成整流作用的。
11、 三极管工作在放大状态的外部条件是: 发射结正偏 和 集电极反偏 。
12、 测得处于放大状态的晶体管的直流电位如图4所示,
则三极管的管型是 PNP , 材料是 硅 。

图4
13、 某放大电路负载开路时, UO=6V, 接上3KΩ负载后, UO=4V, 说明该放大电路的输出电阻R0= 1.5KΩ 。
14、 已知某电路输入电压和输出电压的波形如图5所示,该电路是 弛张振荡器 积分电路 。

图5

图5
15、 在三极管单级放大电路中, 已知Au1＝－40, 则其接法为共射 放大器。
16、 稳压管在稳压过程中工作在 反向击穿 区。
17、 整流电路是利用二极管的 单向导电性 。
18、 电路的电压放大倍数的表示式 = U0/Ui
19.PN结的反向击穿有雪崩和 齐纳________两种击穿。
20.杂质半导体中的多数载流子是由掺杂产生的, 少数载流子是由_____本征激发___产生的。
21.衡量双极型三极管放大能力的参数是__电流放大系数_β_____。
22.已知某晶体三极管的fT和β, 则fβ=_fT/_β_____。
23. 放大电路的失真按失真机理分为线性失真和__非线性______失真两大类。
24.若引入反馈使放大器的增益__减少______, 这样的反馈称为负反馈。
25. 放大电路中, 为稳定静态工作点, 应引入____直流负____反馈。

三、 简答题
1、 电路如下图6所示:
( 1) 判断电路引入了哪种组态的反馈, 并计算它们的反馈系数;
( 2) 估算电路在深度负反馈条件下的电压放大倍数。
(1)串联电流正反馈 F=R1/(R1+R2)
(2)Af=ui Uo*R1/R1+R2=Ui
Au=Ui/Uo=1+R2/R1;

图6
图6
2、 正弦波振荡器的组成部分及其各部分的作用。
正弦波振荡电路由四部分组成, 即放大电路.反馈网络.选频网络和稳幅环节。
(1)放大电路 具有一定的电压放大倍数．其作用呈对选择出来的某一频率的信号进行放大。根据电路需要可采用单级放大电路或多级放大电路。
(2)反馈网络 是反馈信号所经过的电路, 其作用是将输出信号反馈到输入端, 引入自激振荡所需的正反馈, 一般反馈网络由线性元件R.L和C按需要组成。
(3)选频网络 具有选频的功能, 其作用是选出指定频率的信号, 以便使正弦波振荡电路实现单一频率振荡。选频网络分为LC选频网络和RC选频网络。使用LC选频网络的正弦波振荡电路, 称为LC振荡电路; 使用RC选频网络的正弦波振荡电路, 称为RC振荡电路。选频网络能够设置在放大电路中, 也能够设置在反馈网络中。
(4)稳幅环节 具有稳定输出信号幅值的作用, 以便使电路达到等幅振荡, 因此稳幅环节是正弦波振荡电路的重要组成部分。
3、 uo1
uo2
图7中, 反馈元件R7构成级间负反馈, 判断其反馈组态, 并说明该负反馈对放大电路放大倍数和输入输出电阻的影响。

图7

串联电压负反馈 使电路放大倍数下降 输入电阻增大 输出电阻减少

4、 在图8所示路中, 请回答
1) 调整管电路, 采样电路, 基准电压电路, 比较放大电路和保护电路由哪些器件组成?
2) 输出电压的范围
图8
调整管电路 T1 采样电路R1 R2 R3 基准电压电路 Dz 比较放大电路T2
保护电路T3
四、 计算题
1、 电路如图8所示, 晶体管的b＝60, =100Ω。
( 1) 求解Q点;
( 2) 画出微变等效电路
( 3) 、 Ri和Ro;
图8

2、 电路如图9所示, 试求解:
( 1) 标出集成运放的”＋”和”－”, 并说明电路是哪种正弦波振荡电路;
( 2) RW的下限值;
( 3) 振荡频率的调节范围。

图9

(1)上正下负 RC文氏电桥正弦波振荡电路;

3、 图10中, 已知三极管的参数, , , , 均已知, 电源电压为VCC, 求解以下几个问题。
( 1) 计算静态工件点Q;
（2） 画出微变等效电路图;
（3） 试计算、 、 ;

图10

4、 根据图11所示电路, 推导出电路的传输特性, 并说明运算电路的名称和特点。

图11

5、 在图示12电路中, 设R1 = RF =10KΩ, R2=20KΩ, R’= 4KΩ, 两个输入电压Ui1和Ui2的波形如图12所示, 试写出Uo的表示式, 并在对应的坐标上画出输出电压Uo的波形, 且标上相应电压数值。
图12

五、 推导题
1、 根据图13推导出电路的输出表示式,并说明电路的名称。

图13

C
2、 根据图14推导出电路的传输特性,并说明电路的名称。

图14
U0=1/R1Cjw Ui
积分器
