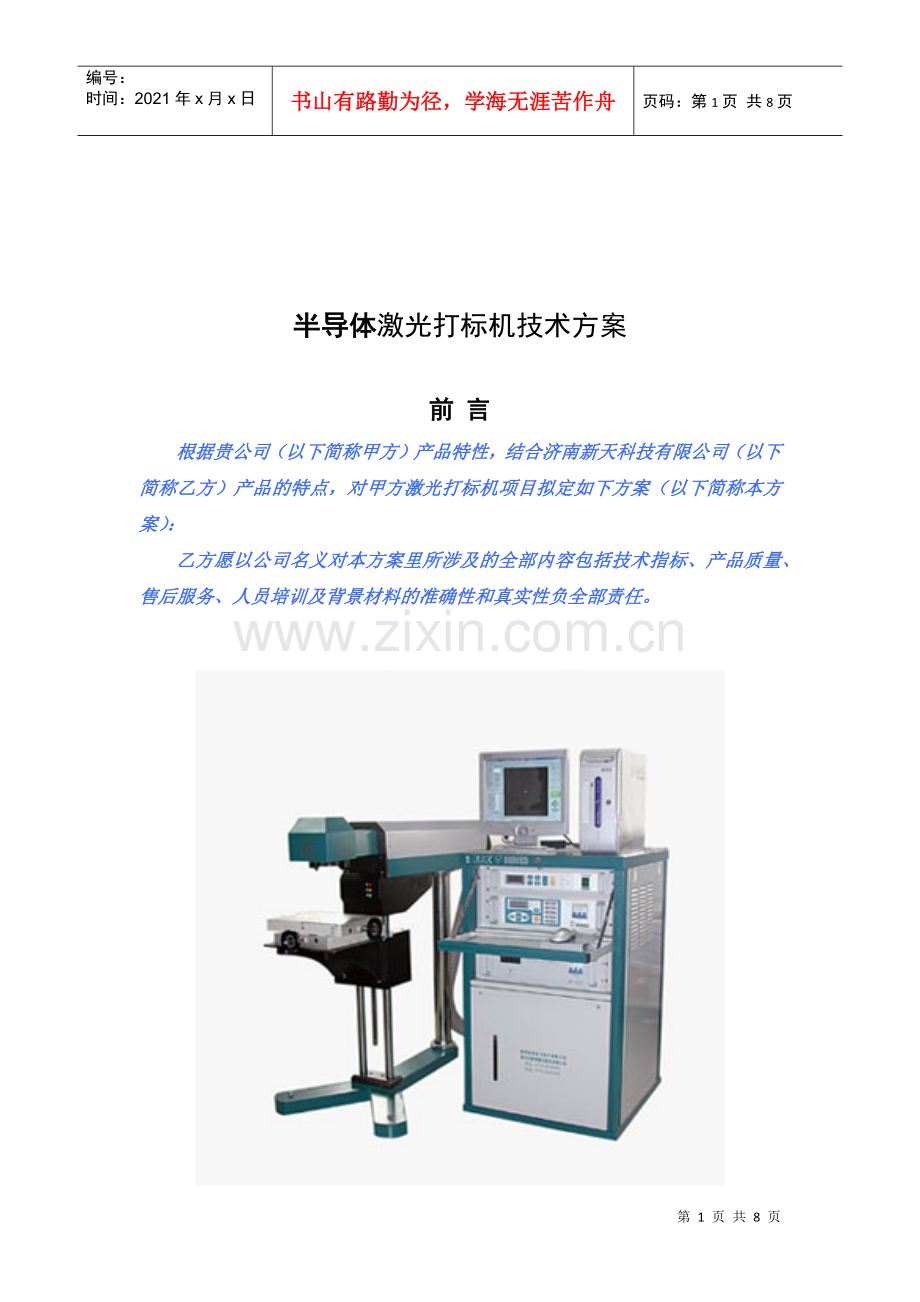

半导体激光打标机技术方案

前 言
根据贵公司（以下简称甲方）产品特性，结合济南新天科技有限公司（以下简称乙方）产品的特点，对甲方激光打标机项目拟定如下方案（以下简称本方案）：
乙方愿以公司名义对本方案里所涉及的全部内容包括技术指标、产品质量、售后服务、人员培训及背景材料的准确性和真实性负全部责任。

一、设备介绍及技术方案

（一） 设备型号及性能：
XT BDT为半导体激光打标机的标准机型，可以根据用户需要，增配夹具工装和上下料系统等。完善合理的整机设计，控制系统和打标软件完美的结合使产品部件寿命大大增强，长时间运行故障率低，产品性能稳定可靠。
.具有光斑小、打标精细度高、光斑稳定可靠、速度快、打标效果 较易调试，且功耗低，加工成本低，可满足连 续24小时满负荷运行。
主要应用行业：金属、合金及氧化物，ABS、环氧树脂、油墨等，广泛应用于电子元器件、电工电器、珠宝首饰、眼镜、五金、汽车配 件、通讯产品、塑料按键、集成电路(IC) 等行业。。
（二）系统组成及环境要求
1、系统组成：光路、冷水机组、控制柜、计算机、工作台，可选配旋转工作台光路: 激光腔：采用高性能半导体激光器，光束质量好，出光模式好，光功率稳定，寿命达13000小时。
Q开关：采用最优化配置，激光释放品质好，性能更稳定。
控制电脑：采用工业控制电脑，能保证工业设备在恶劣环境里长期稳定的工作，不容易死机。 控制软件：软件采用WINDOWS 界面，可兼容CORELDRAW、AUTOCAD、PHOTOSHOP 等多种软件输出的文件。支持 PLT、PCX、DXF、BMP等文件，直接使用SHX、TTF字库,支持自动编码、序列号、批号、日期、条形码及二维码的打标。功能强大，具有图形对齐、红光预览功能。可以标记各种条码以及图形码，并具有反打功能，充分满足客户要求。 计算机 ： CPU：Intel Celeron 2.2GRAM：256MB HD：80GB：CDROM：52倍速：液晶显示器：专用PCI标刻控制接口卡及专用标记软件
工作台面：电动升降，自动对焦， 强大的研发能力能提供数百种自动打标和送料方案，充分满足客户的要求。
耗材：滤芯、水、电 冷水机组：
致冷功率：1500W
循环水流量：10L／min
温度控制范围：23~28℃
可使用自来水或纯净蒸馏水
2、安装环境：安装地点：2.5平方米以上。
环境：干净无灰尘或灰尘较少 。
温度：55°F（13°C）to 82°F (28°C)
湿度： 5% to 75% 不结露。
电源：220V 50HZ 交流电，30安 空气开关， 电压稳定。 （三）技术参数
最大激光功率：50W
激光波长： 1064nm
光束质量： <1.2
重复频率： 200~50KHz
标刻范围：100mm×100mm
选配范围： 50mmX50mm 150mm X150mm 200mm×200mm 300mm×300mm
雕刻深度：≤1.2mm
雕刻线速：≤7000mm/s
最小线宽：0.01mm
最小字符：0.2mm
重复精度：±0.002mm
整机耗电功率：≤1.5KW
电力需求：220V±10%/50Hz/30A
外型尽寸(长×宽×高) 以实际尺寸为准
光路系统：800 mm×430 mm×1200 mm
冷却系统：380 mm×630 mm×740 mm
控制系统：560mm×660 mm×1000 mm

（四）客户案例及样品图片

（五）随机备件

序 号
设 备 备 件
单 位
数 量
1
远程开关
个
1

（六）随机提供的技术文件
序 号
技 术 文 件
单 位
数 量
1
操作使用说明书
本
1
2
软件使用说明书
本
1
3
专用激光打标软件
套
1
4
产品合格证
套
1

二、设备主要配置及服务
（一） 设备主要配置

序号
型号和规格
数量
制造商名称
名称
1
半导体激光器
1
美国CEO
2
高速振镜扫描系统
1
世纪桑尼
3
F-θ透镜
1
国产
4
Q开关
1
英国GOOCH
5
Q开关驱动器
1
桂林星辰
6
计算机控制系统（含D/A控制卡、软件）
1
济南新天
7
电动工作台
1
济南新天
8
水冷系统
1
东露阳

(二) 服务
1、培训及安装
培训：乙方对甲方技术操作、维修人员2-3名进行免费培训，培训内容包括：
激光安全防护常识
激光器的基本原理及激光打标机的构造
专用激光打标软件的操作技能
设备操作及注意事项
设备日常维护及操作技能
培训时间为2天左右。
安装调试：设备运到甲方后，在甲方的协助下乙方负责在甲方现场的安装调试并交付使用，自带必要的专用工具及调试用具。并再次培训需方的操作、维修人员。
2、设备验收
合同签订后乙方严格按合同技术指标条款设计和制造设备，设备生产、制造完毕，甲方在乙方所在地按各项技术指标对设备进行预验收。设备在甲方安装调试完毕，双方按预验收的标准对设备可行性、稳定性、可靠性进行最终验收。
3、售后服务
济南新天对甲方公司所购产品两年保修，终身维修。保修期内设备出现故障及机件损坏（人为因素及不可抗力因素除外），乙方负责无偿免费修复，所需换件由乙方无偿提供（易耗件除外）。保修期后，维修时收材料费以及工时费(每小时50元，一天计8小时)。
济南新天对所有用户每年进行两次回访，并随时提供技术支持服务。乙方负责长期向甲方提供相关的备品备件。
售后服务响应时间：24小时。接到用户报修电话，客服中心24小时内安排人员到达设备现场。
4、货物制造、检验、验收执行的标准

本公司制造、检验、验收产品执行企业标准，该企业标准引用的国家标准有：
GB10320 激光设备和设施的电气安全
GB7247 激光产品的辐射安全、设备分类、要求和用户指南
GB2421 电子产品基本环境试验规程
GB/TB360 激光功率能量测试测试仪器规范
GB/T13740 激光辐射发散角测试方法
GB/T13741 激光辐射光束直径测试方法
GB/T13842 掺钕钇铝石榴石激光棒
GB/T15490 固体激光器总规范
GB/T15175 固体激光器主要参数测试方法
GB/T13862-92 激光辐射功率测试方法
GB2828-2829-87 逐批周期检查计数抽样程序及抽样表
5、质量保证措施
为切实保证产品质量，防止不合格品流入下一道工序，从最初的原材料入库到出厂要以过进货检验、过程检验、最终检验，通过对生产过程实施有效控制，达到有效控制产品质量的目的，确保所有出厂产品都是合格品。
6、保证交货期的措施
济南新天生产经营严格按照ISO9001质量体系运行，从签订合同到交付顾客使用的全过程都是严格受控的，所有合同均要经过评审，因此，该体系能保证供应方如期、保质、保量地交付产品。
7、包装、运输和交货期
包装和运输：乙方在包装上符合国内铁路或公路的运输包装标准。以坚固的木箱包装，适用长途汽车运输或火车运输、防潮、防锈、防震、防粗暴装卸，适合于整体吊装。设备的各部分按有关标准包装，每个包装箱中有详细的包装清单。
8、交货期限 10天
（济南新天科技对上述内容有最终解释权）
