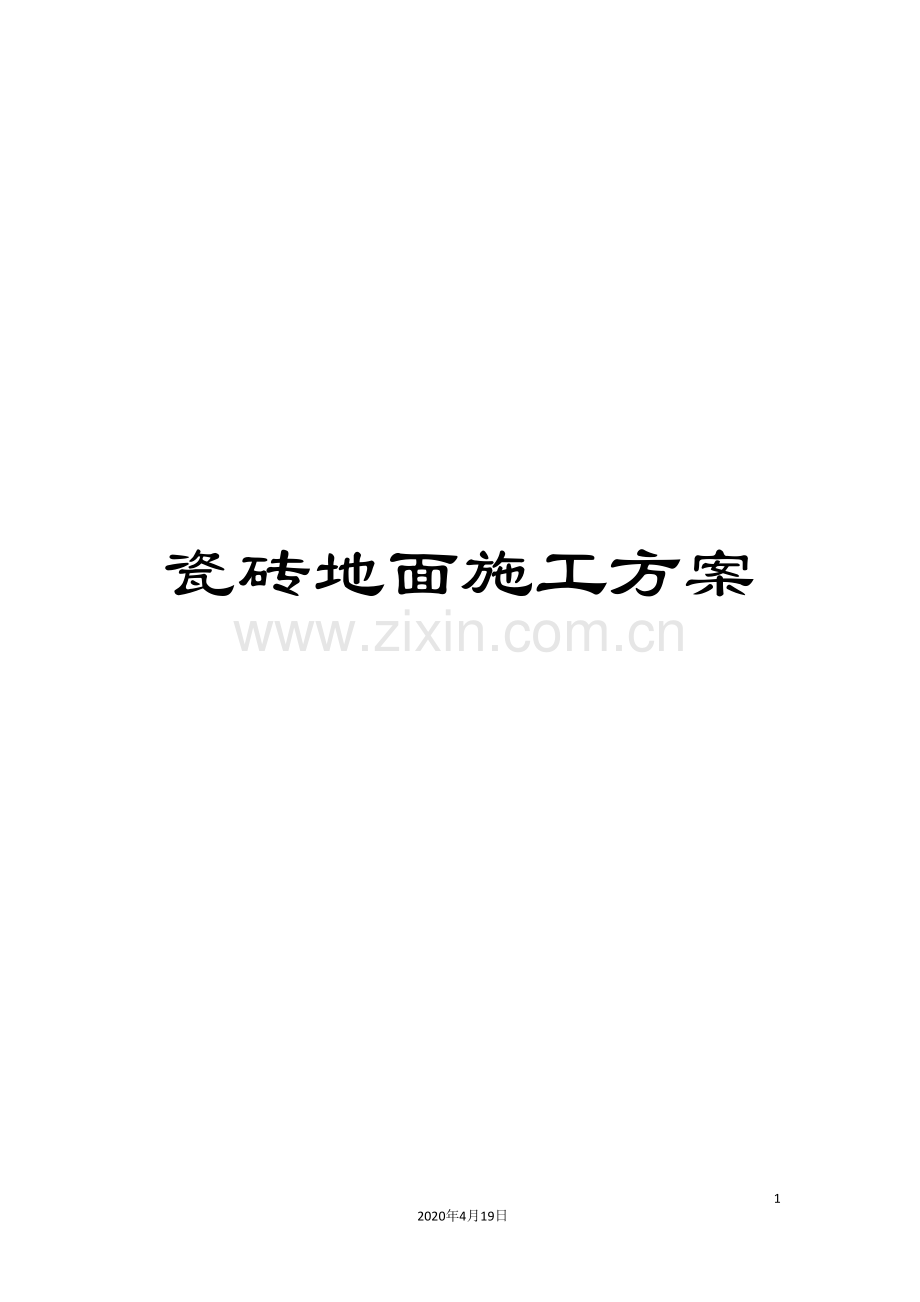

瓷砖地面施工方案范文.doc

瓷砖地面施工方案102020年4月19日文档仅供参考杭州武林广场地下商城机电设备安装及室内装修工程（瓷砖楼面）施工方案 编制： 审核： 批准： 中铁电气化局集团第一工程有限公司杭州武林广场地下商城机电设备安装及室内装修项目部 2月20日一、编制依据11.1工程文件11.2主要规范、规程1二、工程概况1三、施工准备工作23.1工期安排23.2材料及机具准备2四、施工方法、工艺及质量要求24.1工艺流程及施工方法34.2施工要点54.3地面的允许偏差和检验方法54.4应注意的质量问题64.5成品保护7五、安全技术措施7六、环境保护措施8一、编制依据1.1工程文件 施工图纸部分 表1.1序号图纸名称 说 明1施工图 建筑、结构2变 更 图纸会审、设计变更1.2主要规范、规程 规范部分 表1.2序 号规范、规程名称编号1建筑装饰装修工程施工质量验收规范GB50210- 2高级建筑装饰工程质量检验评定标准DBJ01-27- 3建筑内部装饰设计防火规范GB50222-954民用建筑工程室内环境污染控制规范GB50325 5建筑工程资料管理规程DBJ01-51- 二、工程概况武林广场地下商城工程位于杭州市下城区武林商圈内，东至广场东通道，南至体育场路，西至广场西通道，北至浙江省展览馆。项目用地面积39681，用地南北向长190米，东西向长220米，开发地下建筑面积94000，其中地下一层31000，地下二层35000，地下三层28000；建筑埋深24米；地下部分耐火等级为一级。 本工程范围主要涉及到地下商城地下一层、地下二层商业区中央通道、前室、商店、零售店等铺设瓷砖部位。三、施工准备工作3.1工期安排本工程将在 2月25日前完成材料入场施工工具的准备工作。 3月25日全部施工完成。3.2材料及机具准备a.材料饰面板采用800mm800mm瓷砖，表面应光洁、方正、平整、不得有缺楞、掉角等缺陷。 水泥:42.5级普通硅酸盐水泥；应有出厂证明、复验合格单，不合格材料不得使用； 白水泥:白色硅酸盐水泥,采用42.5级； 砂:中砂或粗砂,含泥量不大于3%； 清洗剂:蜡、草酸。b.施工机具手推车、铁锹、靠尺、浆壶、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙线、橡皮锤(或木锤)、铁水平尺、弯角方尺、钢錾子、合金钢扁堑子、台钻、合金钢钻头、笤帚、砂轮锯、磨石机、钢丝刷等。四、施工方法、工艺及质量要求地面工程施工前，对预埋件或后置埋件，连接节点，电气工程预埋管线等进行隐蔽工程验收，有防水的做闭水试验，并做好相关记录。施工操作前对花岗石的施工要画出施工大样图,接好水、电源等相关设施。根据设计联系单QR-26，将地面改为800800瓷砖。室内装修做法图集05J909楼17B工程做法：（石材变更为瓷砖） a20厚瓷砖地面，水泥浆擦缝； b.30厚干硬性水泥砂浆结合层，表面撒水泥粉； c. 60厚LC轻骨料混凝土； d. 现浇钢筋混凝土楼板；4.1工艺流程及施工方法垫层施工及基层处理试拼弹线试排刷水泥浆及铺砂浆结合层铺地砖擦缝a.垫层施工及基层处理：垫层采用轻骨料混凝土进行浇筑，混凝土垫层采用预拌商品混凝土施工，施工现场由地泵运至作业层，采用平板振捣器振捣，压光防止裂缝。按图纸说明每9米设置10mm施工缝一道。施工完毕后在面层施工前将表面的浮浆及杂物清理干净， 如表面不平， 用1：3的砂浆补平。将基层的砂浆杂物清净，如基层有油污，用10的火碱水刷净，用清水冲去。b.找标高,弹线: 从各层柱子的1米控制线向下引标高线，并在中央通道的主要部分弹相互垂直的控制十字线，并引至墙面底部，作为检查和控制瓷砖位置的准绳。c.试拼和试排：在铺设前，应根据各铺设部分的不同特点进行排列，同时控制好板缝尺寸，核对板块与墙面、柱、洞口的相互位置是否符合要求。当尺寸不是整砖倍数时，非整砖用于边角处，横向平行于门口的第一排为整砖，将非整砖排在靠墙的位置，纵向（垂直门口）在房间内分中，非整砖对称排放在两墙边处。根据已确定的砖数和缝宽，在地面上弹纵横控制线。d.刷水泥浆及铺砂浆结合层: 浇水湿润基层，再刷水灰比为1:0.5的素水泥浆，水泥浆要随刷随铺，并不得有风干现象。按水平线定出面层找平层厚度, 拉好十字线, 用1：3的干硬性水泥砂浆, 以手捏成团, 落地开花为最好, 铺好后, 用抹子抹平, 厚度适当高出按水平线定的找平层厚度12mm。e.铺瓷砖: 铺砌顺序一般按线位先从门口纵铺和房中横铺数条作标准, 然后分区按行列, 线位铺砌, 也可从室内里侧开始, 逐行逐块向门洞口倒退铺砌, 并注意与走道地面的接合要符合设计要求。f.试排后将干砂和板块移开,清扫干净,用喷壶洒水润湿,刷一层素水泥浆(水灰比为0.5,不要刷得面积过大,随铺砂浆随刷)。铺好后用靠尺板刮平,再用抹子拍实找平,面积以能铺3左右为宜。g.擦缝：在板块铺砌后l2昼夜进行灌浆擦缝。根据瓷砖颜色,选择相同颜色矿物颜料和水泥拌合均匀,调成l:l稀水泥浆,用浆壶徐徐灌入板块之间的缝隙中(可分几次进行)，并用长把刮板把流出的水泥浆刮向缝与板面擦平,同时将板面上水泥浆擦净,使瓷砖面层的表面洁净，以上工序完成后,对面层加以覆盖保护。养护时间7d。h.打蜡：当水泥砂浆结合层达到强度后(抗压强度达到1.2MPa时)方可打蜡,表面清理干净,打蜡用蜡包在布内,在面层上薄薄地涂一层成蜡，待干后用钉有帆布或麻布的磨石机打蜡,二遍成活。 踢脚板工艺流程对于瓷砖踢脚板,在墙面抹灰时,要空出一定高度不抹(一般以楼地面层向上量150m为宜)，以使能够控制踢脚的出墙厚度,因此采用灌浆法。根据1.000m水平控制线,测般出踢脚板上口水平线,弹在墙上,再用线坠吊线。确定出踢脚板的出墙厚度,一810mm。拉踢脚板上口水平线,在墙两端各安装一块踢脚板,其上楞高度在同一水平线内,出墙厚度要一致,然后逐块依顺序安装,随时检查踢脚板的水平度和垂直度。相邻两块之间及踢脚板与地面、墙面之间用石膏稳定。灌1:2稀水泥砂浆,并随时把溢出的砂浆擦干净,待灌入的水泥砂浆终凝后,把石膏铲掉。用棉丝蘸与踢脚板同颜色的稀水泥浆擦缝,镶贴踢脚板,板缝宜与地面的瓷砖缝构成骑马缝,注意在阳角处,需磨角,留出4mm不磨,保证阳角有一等边直角的缺口；阴角保证大面踢脚板压小面踢脚板。4.2施工要点a.基层处理：由于垫层清理不干净，浇水不够，刷浆不均匀，易引起空鼓开裂和起砂现象。b.铺砌时应严格按照通线进行控制，防止接缝高低不平，宽窄不均。c.一般的铺砌方法是先铺门框以内的, 而门框以外与楼道相连的空隙均后铺砌，以免造成此处活动。中央通道位置与室内连通部分使用过门石。d.铺干硬性水泥砂浆找平层，虚铺厚度为2530 mm，放上石板块时高出预定完成面约34 mm，用铁抹子拍实抹平，然后进行板块预铺，并应对准纵横缝，把石板块对准铺贴。铺贴时要四角同时着落，再用木锤敲击至平正。施工中所用水泥砂浆要随用随拌，并一次用完。e.由于房间尺寸不方正, 铺贴时没有准确掌握板缝,有时墙边会出现大小头, 施工应严格把关。f.铺贴完成24小时后，经检查花岗石表面无断裂、空鼓后，由稀水泥刷缝填饱满，并随即用布擦干净至无残灰、污迹为止。铺贴好的花岗石面层两天内禁止行人和堆放物品。g.用干净的布或麻丝蘸稀糊状的成蜡涂在花岗石表面上压磨，达到光亮洁净、颜色一致。4.3地面的允许偏差和检验方法 检验项目及标准 表4.2.1项次项目允许偏差（mm）检验方法1表面平整度1用2m靠尺、楔形塞尺检查2缝格平直0.5拉5m线，不足5m拉通线和尺量检查3接缝高低差0.5用靠尺和塞尺检查4踢脚线上口平直1拉5m线，不足5m拉通线和尺量检查5板块间隙宽度1用塞尺检查4.4应注意的质量问题施工准备：工程所选用的各种材料均需提供样品，报经业主监理审批后方可进行批量订购，大面积施工前进行样板作业并经过业主、监理书面认可后，方可大面积进行施工。板面空鼓:由于混凝土垫层清理不净或浇水湿润不够,刷素水泥浆不均匀或刷的面积过大、时间过长已风干,干硬性水泥砂浆任意加水,瓷砖面有浮土未浸水湿润等等因素,都易引起空鼓。因此必须严格遵守操作工艺要求,基层必须清理干净,结合层砂浆不得加水,随铺随刷一层水泥浆,瓷砖在铺砌前必须浸水润湿。接缝高低不平、缝子宽窄不均；主要原因是板块本身有厚薄及宽窄不匀、窜角、翘曲等缺陷,铺砌时未严格拉通线进行控制等因素,均易产生接缝高低不平、缝子不匀等缺陷。因此应预先严格挑选板块,凡是翘曲、拱背、宽窄不方正等块材剔除不予使用。铺设标准块后,应向两侧和后退方向顺序铺设,并随时用水平尺和直尺找准,缝子必须拉通线不能有偏差。房间内的标高线要有专人负责引入,且各房间和楼道内的标高必须相通一致。过门口处板块易活动:一般铺砌板块时均应从门框以内操作,而门框以外与楼道相接的空隙(即墙宽范围沟)面积均后铺砌,由于过早上人,易造成此处活动。在进行板块翻样提加工定货计划时,应同时考虑此处的板块尺寸,并同时加工,以便铺砌楼道地面板块时同时操作。踢脚板不顺直,出墙面厚度不一致:主要由于墙面平整度和垂直度不符合要求,镶踢脚板时未吊线、未拉水平线,或在墙面抹灰时没甩出踢脚板位置,随墙面镶贴所造成。在镶踢脚板前,必须先检查墙面的垂直度、平整度,如超出偏差,应进行处理后再镶贴。中央通道铺砖时，应注意做好找坡工作，坡度控制在0.3%，并应从靠墙一侧向排水沟位置逐渐降低，在中央通道两边都有排水沟时，应从中间向两边铺设。 4.5成品保护运输瓷砖和水泥砂浆时,应采取措施防止碰撞已做完的墙面、门口等。铺砌瓷砖过程中,操作人员应做到随铺随用干布擦净瓷砖面上的水泥浆痕迹。在瓷砖地面上行走时,找平层水泥砂浆的抗压强度不得低于1.2MPa。瓷砖地面完工后,房间应封闭或在其表面加以覆盖保护，不允许放带棱角硬材料及易污染的油、酸、油漆、水泥等材料。五、安全技术措施1）根据本工程特点，把安全生产管理贯穿到整个生产活动中，采取有针对性，重复性的安全措施，在安全的前提下，全面完成生产任务。2）坚持进行定期的安全教育活动，做好安全台帐、内业资料及施工现场安全隐患整改管理。3）建立安全生产责任制，队里对新进来的工人进行安全交底。4）进入现场要严格遵守现场各项规章制度，不准吸烟。5）楼板洞口、阳台口、转角口等危险地方，不得打闹，不得随意移动安全防护设施。6）严格执行用火制度，因地制宜的做到“四有”： 有交底 有看火人员 有用火审批制度 有消防器材。7）操作施工机械要集中精力，方法正确，按规程操作。 8）施工过程中使用的所有电动工具设置专职电工负责维修、保管， 非操作人员不得进行其拆卸、维修工作。 9）施工过程中使用的材料，必须按照其性能（如：易受潮性等）进行分类保管，而且储存部位必须通风、防潮。六、环境保护措施1）严格遵照杭州市有关规定执行，在没有夜间施工许可证时，晚上10时以后不进行有噪音的工作。2）装修施工队进场后，组织所有施工人员学习环保、环卫的有关规定，提高环保意识，明确工程环保要点，提高环保自觉性。同时明确各项管理规定，对违规行为及时纠正。3）施工现场环境卫生应落实到施工队。4）合理布置现场施工机械，对噪音和扬尘较大的机械要尽量远离居民区，并搭设好隔音、防尘防护棚。5）各种机械要尽量选择低污染型，同时做到合理操作、妥善保养，避免因非正常使用带来噪音或不良影响。6）做到文明施工。对粉尘大的材料搬运时，注意适当洒水润湿，砂石等散装材料注意不要装得过满，以防止遗洒。工地内和工地进出口附近的道路，设专人每天清扫、洒水，保持道路清洁。定期进行强噪声检测，发现问题及时解决。7）对人为噪声制定降噪措施和管理制度，并严格管理，最大限度的减少噪声扰民。8）严格控制固体废弃物的排放。废旧材料回收利用；防止不合格材料进场；加强质量控制，避免返工修补。9）施工水泥进入施工现场时，应包装好，防止遗洒。10）现场使用的电路、闸盒，由各施工单位电工定期巡查，发现问题及时排除并报告。
