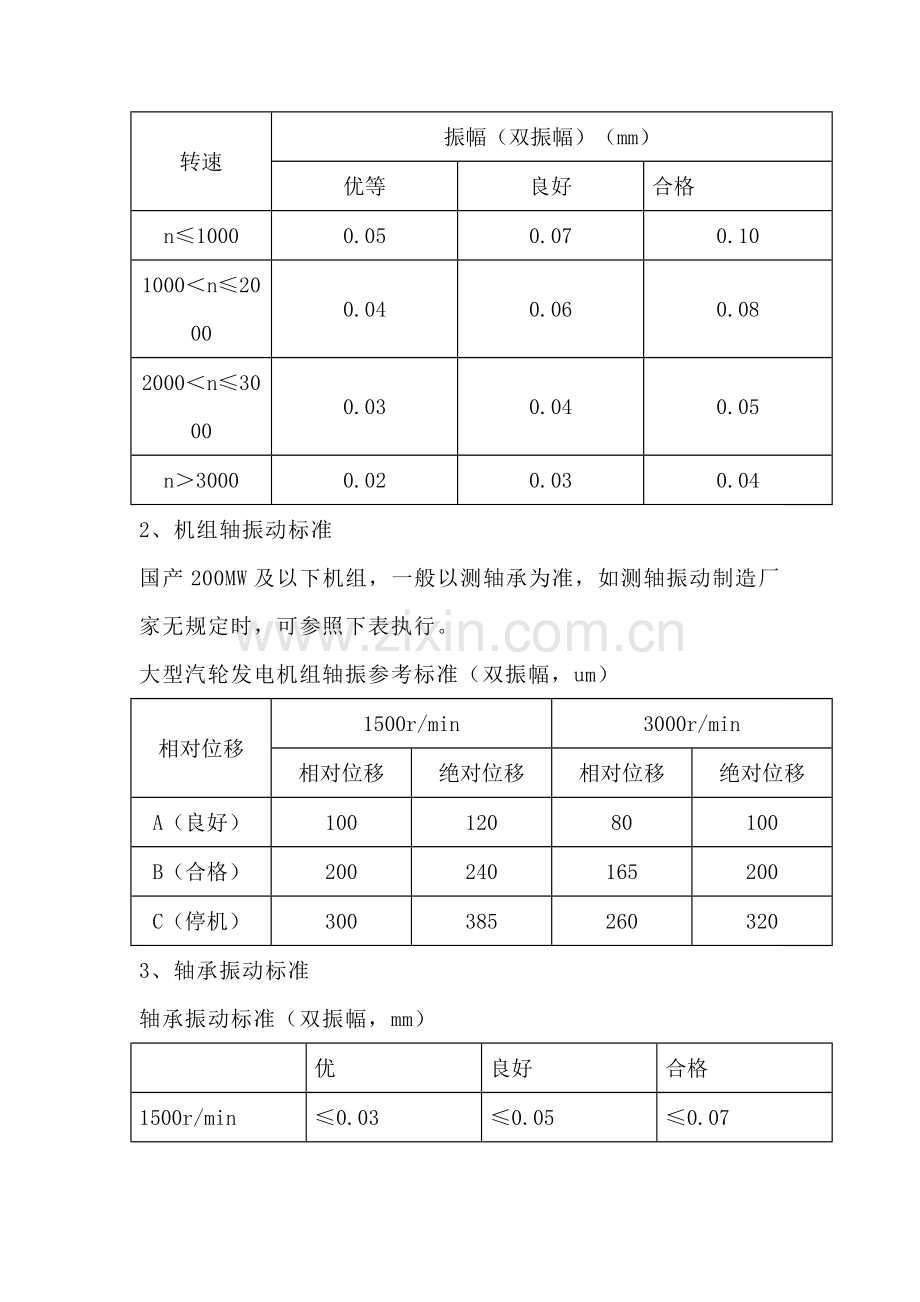

1、转速振幅(双振幅)(mm)优等良好合格n10000.050.070.101000n20000.040.060.082000n30000.030.040.05n30000.020.030.042、机组轴振动标准 国产200MW及以下机组,一般以测轴承为准,如测轴振动制造厂家无规定时,可参照下表执行。 大型汽轮发电机组轴振参考标准(双振幅,um) 相对位移1500r/min3000r/min相对位移绝对位移相对位移绝对位移A(良好)10012080100B(合格)200240165200C(停机)3003852603203、轴承振动标准 轴承振动标准(双振幅,mm) 优良好合格1500r/min0

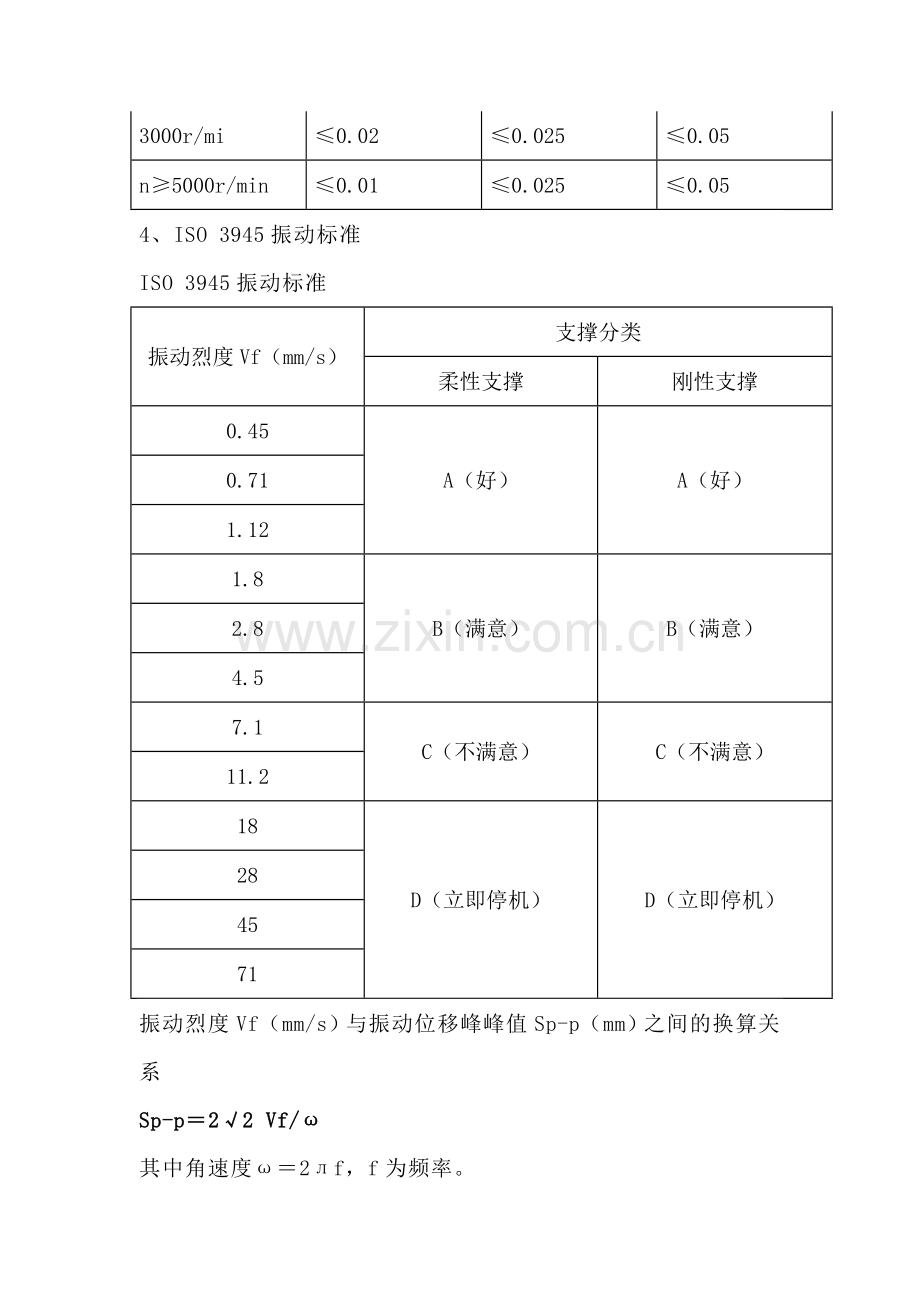

2、.030.050.073000r/mi0.020.0250.05n5000r/min0.010.0250.054、ISO 3945振动标准ISO 3945振动标准振动烈度Vf(mm/s)支撑分类柔性支撑刚性支撑0.45A(好)A(好)0.711.121.8B(满意)B(满意)2.84.57.1C(不满意)C(不满意)11.218D(立即停机)D(立即停机)284571振动烈度Vf(mm/s)与振动位移峰峰值Sp-p(mm)之间的换算关系 Sp-p22 Vf/其中角速度2f,f为频率。 当f50Hz时,振动烈度与振动位移对应值见下表: 振动烈度与振动位移对应值 Vf(mm/s)0.450.711
3、.121.82.84.57.111.218.028.045.071.0Sp-p(um)46.310162540.6631001622504066305、IEC振动标准(双振幅,um) IEC振动标准 转速(r/min)10001500180030003600060007200轴承振动7550402521126轴振动15010080504224126、我国现行的汽轮机振动标准是如何规定的? 1)汽轮机转速在1500r/min时,振动双振幅50um以下为良好,70um以下为合格;汽轮机转速在3000r/min时,振动双振幅25um以下为良好,50um以下为合格。 2)标准还规定新装机组的轴承振动不宜大于30um。 3)标准规定的数值,适用于额定转速和任何负荷稳定工况。 4)标准对轴承的垂直、水平、轴向三个方向的振动测量进行了规定。在进行振动测量时,每次测量的位置都应保持一致,否则将会带来很大的测量误差。 5)在三个方向的任何一个方向的振动幅值超过了规定的数值,则认为该机组的振动状况是不合格的,应当采取措施来消除振动。 6)紧停措施还规定汽轮机运行中振动突然增加50um应立即打闸停机。同时还规定临界转速的振动最大不超过100um。
