电缆载流量表.doc

1~6KV聚氯乙烯绝缘电力电缆载流量

1. 0.6/1kv,vv及vlv型聚氯乙烯绝缘及护套电缆长期连续负荷允许载流量
1~3芯长期连续负荷允许载流量/A
标称截面
/mm2
在空气中
在地下
1芯
2芯
3芯
1芯
2芯
3芯
铜芯
铝芯
铜芯
铝芯
铜芯
铝芯
铜芯
铝芯
铜芯
铝芯
铜芯
铝芯
1.5
24

20

17

34

27

22

2.5
32
25
28
21
23
18
46
35
35
28
30
23
4
45
34
36
29
31
24
61
47
47
36
39
31
6
56
43
47
36
39
31
75
58
58
45
49
38
10
80
61
66
51
56
43
105
81
80
62
68
52
16
106
83
89
69
76
59
138
106
105
82
89
69
25
143
111
117
91
102
78
180
138
133
104
107
83
35
175
133
143
111
122
94
218
169
164
127
131
101
50
223
170
180
138
154
122
265
196
201
159
159
123
70
265
207
217
170
191
148
310
239
244
186
195
150
95
329
254

233
180
369
283

231
178
120
382
297

270
207
416
323

262
201
150
445
339

313
244
474
364

300
231
185
519
392

360
281
530
408

337
262
240
609
472

429
334
617
474

390
301

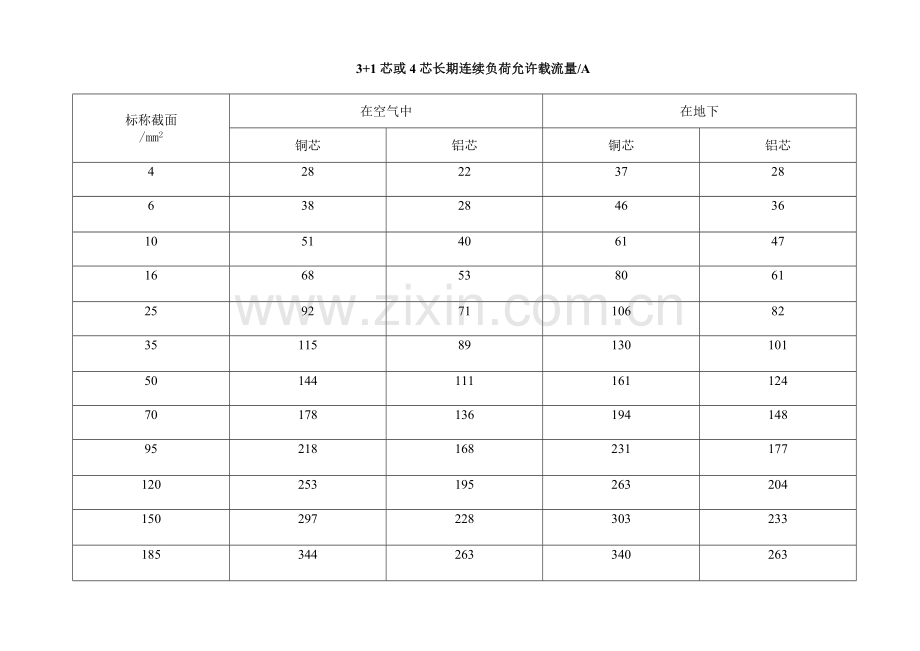

3+1芯或4芯长期连续负荷允许载流量/A

标称截面
/mm2
在空气中
在地下
铜芯
铝芯
铜芯
铝芯
4
28
22
37
28
6
38
28
46
36
10
51
40
61
47
16
68
53
80
61
25
92
71
106
82
35
115
89
130
101
50
144
111
161
124
70
178
136
194
148
95
218
168
231
177
120
253
195
263
204
150
297
228
303
233
185
344
263
340
263

2. 3.6/6kv,vv及vlv型聚氯乙烯绝缘及护套电缆长期连续负荷允许载流量
长期连续负荷允许载流量/A
标称截面
/mm2
在 空 气 中
在 地 下
1芯
3芯
1芯
3芯
铜芯
铜芯
铜芯
铜芯
10
82
60
90
61
16
111
81
119
80
25
143
105
157
104
35
175
127
190
128
50
223
159
234
157
70
265
191
286
188
95
329
239
343
226
120
382
275
394
258
150
440
313
452
295
185
504
360
500
331
240
604
429
588
381

3.交联聚氯乙烯绝缘电力电缆的类型及主要技术特征
电缆的型号、名称及使用条件
型 号
名 称
工作条件
符号意义
铜芯
铝芯
YJV
YJSV
YJLV
YJLSV
交联聚乙烯绝缘聚氯乙烯护套电力电缆
架空、室内、隧道、管道、电缆沟及直埋地下，不能承受机械力
YJ-交联聚乙烯绝缘
Y-聚乙烯护套
22-钢带铠装聚氯乙烯护套
32-细钢丝铠装聚氯乙烯护套
41-粗钢丝铠装纤维护套
43-粗钢丝铠装聚乙烯护套
V-聚氯乙烯护套
L-铝芯，无L为铜芯
S-铜丝金属屏蔽，无S为铜丝金属屏蔽
23-钢带铠装聚乙烯护套
33-细钢丝铠装聚乙烯护套
42-粗钢丝铠装聚氯乙烯护套
YJY
YJLY
交联聚乙烯绝缘聚乙烯护套电力电缆
同YJV型，电缆具有耐水、耐化学腐蚀作用
YJV22
YJLV22
交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆
室内、隧道、电缆沟及地下，能承受机械外力作用，不能承受大的拉力
YJV23
YJLV23
交联聚乙烯绝缘聚乙烯护套钢带铠装电力电缆
同YJV22型，电缆具有耐水、耐腐蚀作用
YJV32
YJLV32
交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装电力电缆
高落差，立井及水下
YJV33
YJLV33
交联聚乙烯绝缘聚乙烯护套细钢丝铠装电力电缆
同YJV32型，电缆具有耐水、耐腐蚀作用
YJV41
YJV42
YJSV42
YJLV41
YJLV42
YJSLV42
交联聚乙烯绝缘聚氯乙烯护套（42）或纤维外护层（41）粗钢丝铠装电力电缆
需承受大拉力的立井及水中敷设
YJV43
YJLV43
交联聚乙烯绝缘聚氯乙烯护套粗钢丝铠装电力电缆
同YJV42型，电缆具有耐水、耐腐蚀作用

电缆载流量
1.1~10kv电缆载流量
(1)电缆载流量确定条件
线芯最高工作温度：90℃；短路温度：250℃；敷设环境温度：在空气中40℃，土壤中25℃；直埋敷设深度：100cm；土壤热阻系数：1km/W；聚氯乙烯热阻系数：75 km/W。
（2）YLV及YJLV型电缆载流量
电缆类型
标称截面
mm2
电缆载流量/A
在空气中（铜芯）
直埋土壤中（铜芯）
0.6/1kv三芯电缆载流量
120
150
185
307
353
404
335
374
424
6/10kv三芯电缆载流量
25
35
50
70
95
120
150
185
135
164
194
242
293
335
380
438
149
178
208
255
304
343
385
437
2.35~110kv电缆载流量
电缆载流量确定条件如下：
导电线芯最高工作温度：90℃；空气敷设环境温度：30℃；直埋土壤温度：25℃；埋地深度：100cm；单芯电缆三相水平布置，电缆间净距：7cm；土壤热阻系数：1km/W；交联聚乙烯热阻系数：3.5km/W；聚氯乙烯热阻系数：6km/W。适用电缆型号：YJSV,YJLSV。

3.矿用橡套软电缆的类型与主要技术特征
矿用橡套软电缆的型号、名称、电压等级及用途
型号
电压/v
名称
用途
型号含义
UZ
300/500
矿用电钻电缆
煤矿井下额定电压300/500V及以下电钻的电源连接
U-矿用
Z-电钻
P-屏蔽
Y-移动
Q-轻型
C-采煤机
E-乙（丙橡皮绝缘）
J-加强；监视
B-铜线编织
R-绕包加强型
D-电灯，耐冻
H-巷道，耐寒
M-照明
G-高压，工作面
F-氯丁橡皮
S-监视型
型号后的数字-额定电压（V或KV）
UZP
300/500
矿用屏蔽电钻电缆
煤矿井下额定电压300/500V及以下电钻的电源连接
U
660或1000
矿用移动橡套软电缆
煤矿井下各种移动电气设备
UP
660或1000
矿用移动屏蔽橡套软电缆
煤矿井下各种移动电气设备
UYQ
300/500或
450/750
矿用移动轻型橡套软电缆
煤矿井下巷道照明、运输机联锁和控制与信号设备用电源连接
UPQ
1140
千伏级矿用移动屏蔽橡套软电缆
皮带运输机、转载机、刮板运输机等电气设备
UY
450/750
矿用移动橡套软电缆
煤矿井下用各种移动设备
UYP
660/1140
矿用移动屏蔽橡套软电缆
用于额定电压660/1140v的移动采煤设备的电源连接
UC
660或1000
采掘机械用橡套软电缆
井下各种采煤机及掘进机
UCP
380/660或
660/1140
采掘机械用屏蔽橡套软电缆
煤矿井下各种采煤机及掘进机
UCPQ
1140
千伏级采煤机用屏蔽橡套软电缆（3主线芯）
煤矿井下各种采煤机
UCPQ
1140
11芯千伏级采煤机用屏蔽橡套软电缆（6主线芯）
煤矿井下各种采煤机
UDGP
1140
金属屏蔽钢丝软铠装井下工作面照明电缆
煤矿井下综采工作面照明电源连接
UZHM
300/500
矿用照明电缆
煤矿井下巷道照明线路
UCJ
1000
钢丝加强型矿用橡套软电缆
煤矿井下各种装岩机
UGP
1000
10KV矿用移动屏蔽橡套软电缆
用于交流额定电压10KV以下，作为高压连接移动变电站及矿山采掘机械传输电能用。

4.矿用橡套软电缆结构、参考外径及质量、允许载流量
UZ、UZP型电压等级300/500v矿用电钻电缆
芯数×截面
mm2
电缆外径
mm
电缆质量
Kg/km
允许载流量/A
动力线芯
地线芯
控制芯
UZ
UZP
UZ
UZP
UZ
UZP
最小
最大
最小
最大
3×2.5
1×2.5

17.8
19.6
19.8
21.9
466
690
36

3×4
1×4

19.1
21.0
21.0
22.5
640
3×2.5
1×2.5
1×2.5
19.1
21.0

551
3×4
1×4
1×4
20.5
22.6

706
注：电缆线芯和长期允许工作温度：65℃；环境温度：25℃。
U,UP型电压等级1000v矿用移动橡套软电缆
芯数×截面
mm2
电缆外径
mm
电缆质量
Kg/km
允许载流量/A
动力线芯
地线芯
U
UP
U
UP
U
UP
标称
最大
标称
最大
3×4
1×4
20.7
22.8
23.7
26.1
606
743
36
3×4
2×4
22.3
24.5
26.7
29.4
723
887
36
3×6
1×6
22.2
24.4
25.2
27.7
744
882
46
3×10
1×6
26.5
29.2
29.5
32.6
1033
1233
64
2×16
1×6
29.5
32.5
32.6
35.9
1337
1522
85
3×25
1×10
35.0
38.0
38.0
41.0
1965
2141
113
3×35
1×10
37.3
40.3
41.5
44.8
2422
2599
138
3×50
1×10
42.3
45.3
46.5
49.8
3180
3357
173
3×70
1×16
48.5
51.9
51.5
55.1
4207
4440
215
注：电缆线芯和长期允许工作温度：65℃；环境温度：25℃。

UYQ、UY型电压等级300/500V矿用移动橡套软电缆
芯数×截面
mm2
电缆外径
mm
电缆质量
Kg/km
允许载流量/A
动力线芯
UY
UYQ
U
UP
U
UP
标称
最大
标称
最大
2×0.5

7.5
8.4

2×0.75

8.0
8.9

2×1.0

9.0
10.0

2×1.5

10.3
11.5

2×2.5

12.0
13.3

3×0.5

7.9
8.8

3×0.75

8.3
9.3

3×1.0

9.4
10.4

3×1.5

10.9
12.1

3×2.5

12.7
14.0

注：电缆线芯和长期允许工作温度：65℃；环境温度：25℃。

UPQ型电压等级1140V矿用移动屏蔽橡套软电缆
芯数×截面
mm2
电缆外径
mm
电缆质量
Kg/km
允许载流量/A
动力线芯
地线芯
最小
最大

3×10
1×10
31
38.2
1327
64
3×16
1×10
33.8
41.2
1611
85
3×25
1×16
39.1
46.9
2266
113
3×35
1×16
41.4
49.4
2695
138
3×50
1×16
46.4
55.0
3450
173
3×70
1×25
52.9
61.4
4578
215
3×95
1×25
58.3
67.7
5642
260
注：电缆线芯和长期允许工作温度：65℃；环境温度：25℃。
UYP型电压等级660/1140V矿用移动屏蔽橡套软电缆
芯数×截面
mm2
电缆外径
mm
电缆质量
Kg/km
允许载流量/A
动力线芯
地线芯
最小
最大

3×10
1×10
33.1
35.9
1669
64
3×16
1×10
35.7
38.5
1966
85
3×25
1×16
39.8
43.0
2690
113
3×35
1×16
43.8
47.0
3122
138
3×50
1×25
50.1
53.4
4375
173
3×70
1×35
54.7
58.4
5849
215
3×95
1×50
61.9
65.6
7370
260
注：电缆线芯和长期允许工作温度：65℃；环境温度：25℃。
UDGP型电压等级1140v金属屏蔽钢丝软铠装井下工作面照明电缆UZHM型电压等级300/500V矿用照明电缆
芯数×截面
mm2
电缆外径
mm
电缆质量
Kg/km
允许载流量/A
最小
最大

UDGP型照明电缆
2×4
23.9
26.4
1195

3×4
24.8
27.3
1378

UZHM型电压等级300/500V矿用照明电缆
3×2.5+1×2.5
11.0
14.0
245

3×4+1×2.5
13.0
16.0
350

3×6+1×4
14.5
19.5
475

3×10+1×6
20.5
26.5
910

注：电缆导体长期允许工作温度：65℃。电缆最小弯曲半径UDGP型为电缆直径的10倍，UZHM型为6倍。
UG.UGF型电压等级6000v橡皮护套电缆
芯数×截面
mm2
电缆外径
mm
电缆质量
Kg/km
允许载流量/A
主线芯
地线芯
标称
最大
UG
UGF
3×6
1×6
40.3
44.3
1881
1966
53
3×10
1×10
43.8
48.7
2310
2402
72
3×16
1×16
46.8
51.5
2844
2948
94
3×25
1×16
49.3
54.2
3278
3389
121
3×35
1×16
52.0
57.2
3797
3919
148
UGFP型电压等级6000v矿用屏蔽橡套软电缆
芯数×截面
mm2
电缆外径
mm
电缆质量
Kg/km
允许载流量/A
主线芯
地线芯
标称
3×6
1×6
43.1
2228
53
3×10
1×10
46.3
2631
72
3×16
1×16
49.3
3098
94
3×25
1×16
51.7
3603
121
3×35
1×16
54.3
4148
148
矿用通讯电缆的类型及主要技术特征
芯数×线径
mm2
电缆外径mm
电缆质量Kg/km
芯数×线径
mm2
电缆外径mm
电缆质量Kg/km
芯数×线径
mm2
电缆外径mm
电缆质量Kg/km
芯数×线径
mm2
电缆外径mm
电缆质量Kg/km
芯数×线径
mm2
电缆外径mm
电缆质量Kg/km
HUVV型
HUYV型
HUR型
HUVVR型
HUVV29型
1×2×7/0.28
7.1

2×2×7/0.28
8.6

1×4×7/0.28
8.0

5×2×7/0.28
11.5

7×2×0.8
13.54
220
5×2×0.8
12.1
160

10×2×0.8
16.84
314
7×2×0.8
12.9
174

14×2×0.8
18.61
407
10×2×0.8
14.0
238

20×2×0.8
21.54
570
20×2×0.8
17.6
391

30×2×0.8
25.01
708
30×2×0.8
22.3
517

50×2×0.8
32.2
1257
50×2×0.8
27.9
811

80×2×0.8
43.0
1376
80×2×0.8
34.4
1230

100×2×0.8
48.9
1737
100×2×0.8
39.0
1547
