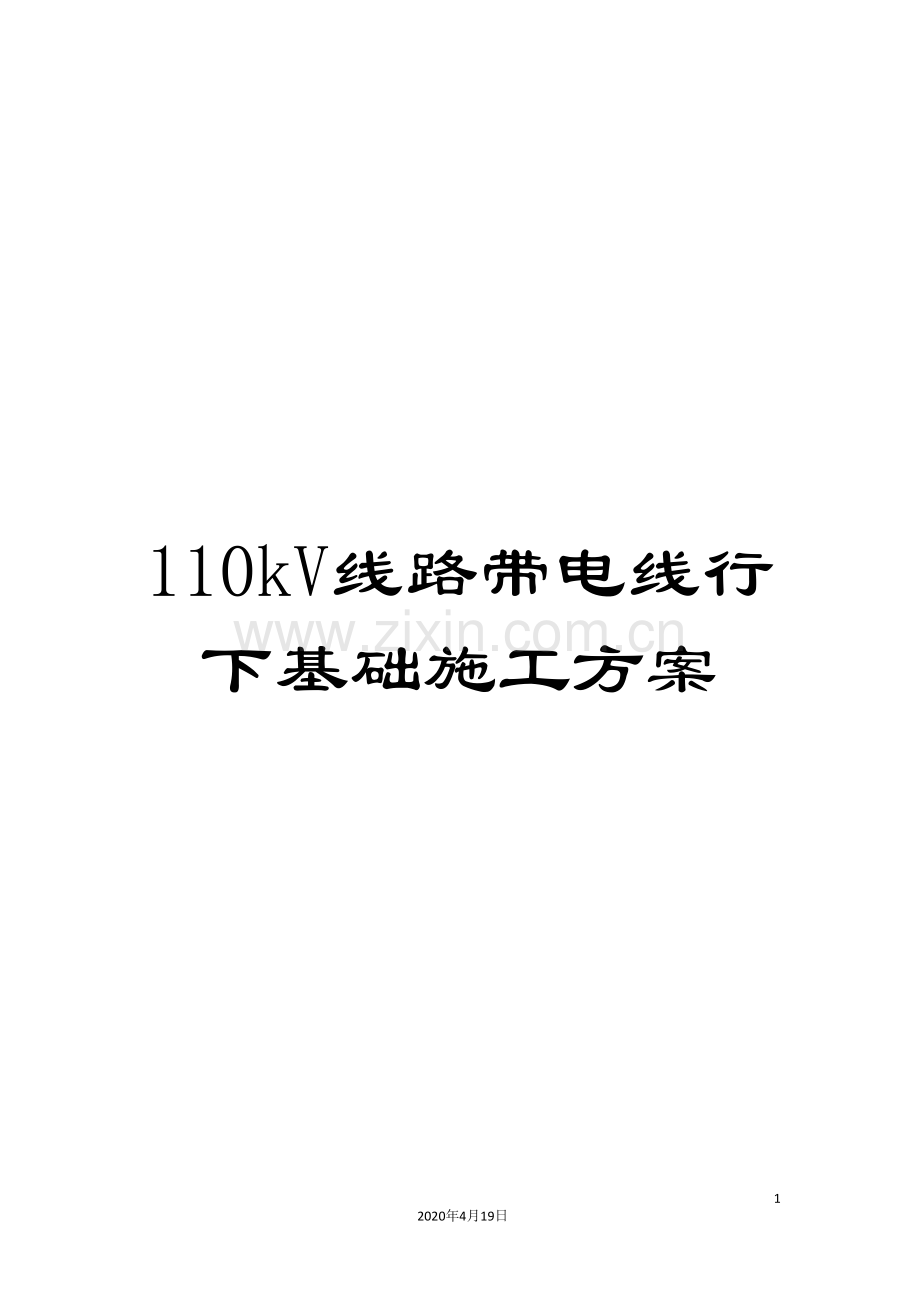

110kV线路带电线行下基础施工方案.doc

110kV线路带电线行下基础施工方案

27
2020年4月19日
文档仅供参考，不当之处，请联系改正。

110kVXX输变电配套线路工程工程
线路下基础施工方案

工程项目名称： 110kVXX输变电配套线路工程

批 准：
审 核：
初 审：
编 写：

XXX电力工程有限公司
XXXX年 XX 月 XX日 编制

一、整体工程概况
（一）项目说明
1.1工程概况
为了能够保证安全施工，防止发生事故和危及运行线路安全，特编制本施工方案。
（二）施工和验收依据标准
序号
引用资料名称
1
GB 50233— 《110kV～500kV架空电力线路施工及验收规范》
2
GB 50204— 《混凝土结构工程施工质量验收规范》
3
GBJ 107—1987《混凝土强度检验评定标准》
4
GB 50205— 《钢结构工程施工质量验收规范》
5
GB 50202— 《建筑地基基础工程施工质量验收规范》
6
GBJ 201—1983《土方与爆破工程施工及验收规范》
7
GB/T 50344— 《建筑结构检测技术标准》
8
JGJ 55— 《普通混凝土配合比设计规程》
9
DL/T 5092—1999《110kV～500kV架空送电线路设计技术规程》
10
Q/CSG213071— 《基建工程达标投产管理规定》
11
《10kV～500kV输变电及配电工程质量验收与评定标准》
12
Q/CSG 11105.2— 《南方电网工程施工工艺控制规范》
13
《中国南方电网公司十项重点反事故措施》
14
CSG/MS 0406— 《电力生产事故调查规程》
15
《电力建设工程安全和环境管理设施规范应用手册》
16
《架空线路及电缆安健环设施标准》
17
《安全生产工作奖惩规定》
18
《安全生产监督规定》
19
《安全生产工作规定》
20
工程设计图纸
21
施工组织设计
22
三体系文件

（三） 施工地点
110kVXX线#XX-#XX段计划施工工期：
本工程计划工期为 年 月 日至 年 月 日，总工作日：天。
建设单位：
设计单位：
监理单位：
施工单位：
二、施工组织措施
（一）组织机构图：

公司第一安全责任人

监理负责人:
公司安全监察部

项目经理:

安全专责：
质量专责：
技术负责人:

小组负责人：

安全员：

小组负责人：

安全员：

图2-1 安全管理组织机构图

（二） 各负责人主要职责范围（根据公司管理文件及相关行业要求确定）
◆项目经理
(1) 根据施工单位的法人代表授权，代表施工单位对工程实施施工项目管理，是工程施工的领导者、组织者、管理者和项目管理决策的制定者，也是工程施工重大决策的执行者。
(2) 在管理过程中，贯彻执行国家法律、法规、方针、政策和强制性标准，执行企业的管理制度，维护企业合法权益。接受施工企业法定代表人的领导，接受企业管理层、建设单位、监理单位的检查与监督。
(3) 根据施工单位法人代表授权的范围、时间和内容，对施工项目自开工准备至竣工验收，实施全过程、全面管理。
(4) 在授权范围内负责与企业管理层、施工作业层、各协作单位、建设单位、监理单位、分包单位等的协调，解决项目施工中出现的问题。
(5) 经授权组建项目经理部，选聘管理人员，确定管理人员的职责，并对其进行考核、评价和奖惩，确保项目经理部高效运作。
(6) 主持项目经理部工作，组织制定施工项目的各项管理制度。
(7) 组织编制项目管理实施规划，对现场生产要素进行优化配置和动态管理。
(8) 建立项目施工质量、安全、文明施工管理机构及体系，并监督其有效运行。
(9) 主持或参与工程施工过程中的重大管理事项，包括开工仪式、重要会议、安全大检查、重要部位质量验收、竣工验收、竣工结算、施工总结等。
（10）负责组织处理项目的管理收尾和合同收尾工作。
◆技术负责人
(1) 负责工程施工过程中的施工技术、进度、生产调度等具体管理工作。
(2) 负责工程施工组织设计、施工方案、作业指导书等技术文件的实施。
(3) 负责编制工程施工方案、作业指导书等技术文件。
(4) 负责对施工人员进行技术交底，并对施工人员进行技术指导。
◆安全专责
(1) 负责工程安全管理工作。
(2) 编制安全保证大纲，制定安全保证措施和管理制度并监督执行。
(3) 负责对施工人员进行安全教育、安全培训，组织安全活动日活动，指导兼职安全员的安全工作。
(4) 负责工程安全风险评估，监督检查施工现场安全、文明施工情况，及时消除安全隐患。
(5) 负责安全事故的调查处理、事故分析、报告、统计等工作
◆质量专责
(1) 负责工程施工过程中的质量管理工作。
(2) 负责编制质量保证大纲、质量保证手册、工程创优策划书。
(3) 负责工程质量监督检查，参加工程质量检查、验收评定。
(4) 积极配合监理工程师的质量监督工作。
(5) 负责质量事故的调查处理、事故分析、报告、统计等工作。
三、施工前工作计划
1.做好图纸会审及技术交底工作。
2.办好进场施工纪要及其它有关手续。
3.按设计图纸要求放好轴线。
4.对进场的机械设备进行检查保养。
5.对进场人员进场安全培训考试。
6．对现场实际施工桩位进行勘测，对影响原电力线路运行的危险点要编制专业施工方案。
四、 施工进度计划（包括安全技术交底、施工内容等的安排）
（一）施工组织措施
4.1 线行下基础施工前期准备
4.1.1进入施工现场必须戴安全帽。进场施工人员经培训考核合格后方可进场施工。
4.1.2桩机进场前要对施工进行平整，对较软的基面进行回填土，而且逐层夯实，经班组及项目部自检合格后方可允许桩机进场。桩机进场安装时要有专人指挥，严禁违章作业。
4.1.3新线路基础分坑后，用红绳围住四条腿的开挖范围，然后对照原线路基础图纸，分析原线路基础底板或拉线底盘是否与新基础相碰，并保持旧线路底板有1米的边坡保护范围，如不满足，立即与设计联系，请设计变更处理。 若基础底板或拉线底盘与新基础不相碰，而且保持原线路有1米的边坡保护范围，就在旧线路基础1米的保护边坡范围用彩旗围住。
4.1.4 如基础开挖时，意外发生原基础保护边坡有塌方现象，立即停止其它工作，组织所有人力用沙袋砌筑塌方处，以维护旧线路基础的稳定。
4.1.5进场前要对所有机器设备进行严格检查及养护，受力工器具应符合技术检验标准，使用前必须进行检查，不合格者严禁使用，严禁以小代大，严禁超载使用。严格按照带电线路下施工方案执行施工，而且对各规格钢丝绳做试验，严禁违章作业，杜绝一切事故发生，保证施工安全。
4.2基础材料、工器具运输
4.2.1 基础砂、石、水泥堆放时尽量不要放在旧线路铁塔基础上。
4.2.2 钢筋运输时，必须保持钢筋平放，不要竖立，且有安全员监护。
4.2.3工器具运输时，必须保持平放，竖立时慢慢立起，有专人监护。
4.2.4 现场使用桩机及电器设备必须做好临时接地线。
4.2.5常见材料最大堆放高度及要求
序号
材料名称
堆放限高
堆放要求
1
钢管、钢筋
1米
上下层之间加垫，垫上加三角塞木，边端设立柱以防滚落
2
圆木
1.5米
分层横竖放置，边端打码或捆绑
3
木板、模板
4米
每0.5米高加横木支垫
4
水泥
10—12袋
堆放时应以木板架空0.3米高，距墙0.3米，防潮防水
4.3桩机进场前，必须做到重新测量运行线路的下导线对地距离，核实后合理配用桩机高度、钢筋笼的制作长度，桩机顶面对带电距离必须满足3米以上，方可落实进场。
4.4每天开工前，现场负责人和安全监护人必须做到站班会技术交底，对危险点提出预控措施，如工器具对带电线路的安全距离及机械设备的接地，对机械设备的性能及工器具进行检查，合格后方可进行下步施工，并做好记录。
4.5为防止起重钢丝绳破断上扬，起重钢丝绳班前班后认真进行检查，发现异常立即停止施工，待处理好或更换后才能继续进行施工。
4.6需进行机械维修时，维修工人不得在机架上作业。
4.7施工过程专职安全员必须全过程进行现场安全检查监督工作,对存在安全隐患及时做到整改纠正。
4.8 钻机施工
本工程基础分为灌注桩基础施工时采用较矮的钻机，确保与旧线路下导线保持3米以上的安全距离。
4.9 安全距离要求
电压等级（kV）
110
工器具、构件与带电体距离（m）
4.0
作业人员与带电体距离（m）
4.0
4.10 对带电线路设备保护措施
4.10.1 不得破坏线路基础保护。
4.10.2 不得破坏就线路拉盘、拉线。
4.10.3不得盗用旧线路的安全标牌，如“禁止攀登”、“有电危险”等。
4.10.4 不得利用旧线路铁塔打拉线，做支撑加固。
4.10.5 不允许利用旧线路铁塔搭设休息平台。
4.11冲机进场、移位就位施工，不能用冲机副绳来带动桩机移动，必须采用钩机协助冲机的移位就位。
（二）施工关键环节
1、钢筋笼吊装方案
根据各个桩的施工深度把钢筋笼分成两节吊装与安装。吊装过程中严格控制主臂的伸长及主臂仰角、工作半径。1.25m桩基钢筋笼吊装利用桩机自身吊装作业。在高压线下卸钻机、移动钻机采用挖掘机配合人工。
现GN7距离运行线路最近处为12.8m,设计桩深15.0m。原地面距高压线的距离为12.8m，安全作业高度为8m，钢筋笼总长14.95m，根据现场情况以及安全作业高度将钢筋笼分为2节，最上部第一节为7.95m ，第二节为7.0 m 。具体吊装步骤为：第一步吊装第一节7.0m长钢筋笼进入孔内，沉入孔内后在孔口外露1m长的钢筋笼，用型钢临时支撑在护筒外垫木上，拆除吊绳；第二步吊装第二节7.95m长钢筋笼在孔口, 与第一节钢筋笼采用直螺纹套筒连接，用力矩板手扭紧后起吊钢筋笼，抽出支撑型钢，下沉钢筋笼。拆除吊绳，准备下道工序施工。
钢筋笼吊装操作示意图如图所示：

5.2m

7.6m

吊装（先确定所在地面与井口的高差或海拔高度，随时调整起吊高度)操作示意图如图所示：起吊角度控制在60。之内（桩机吊绳与原地面的起吊角度）实际安全距离为4.8m＞4.0m,符合安全规范要求。

2、施工安全措施
⑴施工前需通知相关电力部门，征求电力部门意见，经电力部门认可同意后方可施工。
⑵ 根据中华人民共和国行业标准《建筑机械使用安全技术规程》第4.1.16条：在110KV高压线下与架空输电导线的安全距离要求沿垂直方向，沿水平方向均大于4m，方可作业。吊装作业时严格控制此限界，不允许任何机械超越此限界。
1、操作工人必须戴绝缘手套、下雨天、有雾天、大风天、夜晚、天黑期间严禁吊装作业。
2、炎热、高温天气严禁吊装作业。必须作业时，需请电力部门派人现场指挥操作。
3、每次吊装前，现场专职安全员必须对司机、操作人员等进行安全教育。
4、施工现场拉设安全警戒线，禁止非施工人员进入现场。
5、项目部人员轮流值班，现场监督。
6、吊装钢筋笼时，现场停止其它任何作业，非安装人员一律撤出安全线外，而且有专人负责指挥吊装。
7、桩机安装限位装置。每次起吊前应检查钢丝绳是否存在裂伤、滑丝。防止钢丝绳突然断裂引起钢丝绳返弹碰触高压线。

（三）施工进度安排

五、施工定置图（平面图、断面图、走向图等）

新建双回铁塔
图 例
#14
#16

#17

原寒南乙茶线和寒南丙桑线双回路铁塔

六、 施工现场电力设备危险点分析及具体控制措施
序号
工作内容
危害名称
风险后果
风险范畴
危险点控制措施
1
材料搬运
过重的工器具
人身轻伤
人身安全
1、搬运过程中使用手推车搬运。
2、搬运及上车时互相提醒。
3
钻孔施工
桩机倾倒
造成设备B类一般事故
设备安全
1、桩机垫枕木并操平；
2、吊装钢筋笼时尽量避免失衡；
3、监护人必须认真检查。
4
起吊施工

砸伤、触电
人身伤残
事故/事件
人身安全
电网安全
1、起吊时，周围人员远离吊装位置，绑扎点应合理，清除搭在钢筋笼上的浮物，防止坠落，钢筋笼起吊时与邻近电力线路距离需符合规程要求；
2、指挥和操作人员配合默契；
3、钢筋笼起吊作业时，人员及工具材料与带电导线保持足够的安全距离：
电压等级（kV）
110
工器具、构件与带电体距离（m）
4.0
作业人员与带电体距离（m）
4.0

5
起吊施工
钢丝绳断裂
人身伤残
人身安全
1、 施工前检查钢丝绳有无断股、严重锈蚀磨损现象，保护油脂涂抺均匀；在吊钩、滑轮等部位应有可靠的防脱钩保险、防钢丝绳跳槽等保护装置；严格执行报废标准，及时更换不合格的钢丝绳。2、对受力钢丝绳采取防护措施，受力尾段采用尼龙绳，按照每两米的距离进行护套，此方法针对钢丝绳突然折断上扬给予抑制，减少对带电线路的安全运行风险。
3、吊车工作时受力钢丝绳采用钢筋分每段1米绑扎，上面加尼龙绳网，减少钢丝绳突然折断上扬给予缓冲，减少对带电线路的安全运行威胁，确保带电线路的运行安全。
6
基础施工

触电
人身伤残
人身安全
1、对摆放桩机的各个位置事前进行测量，计算桩顶与电力线的距离是否符合规程要求，做好桩机接地，并设专人监护；
2、作业人员必须明确当日工作任务、现场安全措施，周围是否有触电的可能；3、现场要使用专用试验电源，不得使用绝缘老化的电线，安全开关要完好，熔丝的规格应合适，并装漏电保护器；
4、施工中若出现雷雨天气应立即做好安全措施后停工，远离施工现场。
5、低压交流电源应装触电保护器；
6、严禁带电拆接电源线，使用合格的电缆和开关。
7、电动工具的外壳须可靠接地；
8、做好防雨防潮措施；
9、绝缘工具及验电器应进行定期检查；
10、利用仪器测量时塔尺等与带电物体是否保持足够的安全距离。
7

基础施工

中毒
人身伤残
人身安全
在有毒蛇、野兽、毒蜂的地区，应携带必要的 保卫器械及药品

七、现场勘察表
工作负责人

运行单位人员

勘查时间

工作任务
110kVXX输变电配套线路工程基础施工
工作间隔及设备
110kVXX线
停电范围
不需要停电。
二次安全措施及要求
无
相邻带电间隔及部位
无
现场高空作业方法
无
现场对工作设备距离
GNXX桩位地面距运行线路下导线的距离= 米

八、电力设备保护施工方案
施工前对在运行的110kVXX线路现场实际调查了解，本工程设计塔位基础与运行的110kVXX线路原基础的距离、与运行中导线对设计基础中心桩基面的距离，合理配用机械设备。具体情况如下:

110kV卢边输变电配套线路工程（二标段）
序号
新建线路杆塔号
杆塔型式
基础型式
原线路杆塔号
原基础对新建基础距离
运行线路的下导线对新建基础地面距离
使用桩机控制高度及钢筋笼控制高度
1
GN

灌注桩

？
？m
桩机最高点高度控制在8米之内，钢筋笼长度控制在8米之内

九、 安全目标及保证措施（电力设备保护部分）
1、安全管理目标
u 创无事故工程
u 杜绝重伤及死亡事故，消灭群伤事故；
u 杜绝重大及以上设备和交通、火灾事故；
u 杜绝高处坠落、触电、土石方坍塌、淹溺、倒塔、跑线事故；

2、安全管理组织机构及主要职责
2.1安全管理组织机构图

公司领导小组

项目部安
全管理小组
项目总工程师

施工负责人

安全负责人

施工区消
防负责人
办公区消
防负责人
生活区消
防负责人
项目经理

2.2各级安全职责
建立安全生产的组织机构，完善各项规章制度，加强施工人员的安全生产法制教育，不断加大现场安全的检查力度，认真贯彻落实安全生产法和上级主管部门有关完全生产的文件精神，经过领导挂帅、责任到人、制度完善、全体动员、系统把关、狠抓落实、普遍检查、落实整改、严明奖罚、总结交流等一系列行之有效的措施，确保本工程在施工过程中的人员及机械设备安全，现场施工井然有序，层次分明。
(10) 安全管理办法
3.1本工程认真贯彻执行“安全第一、预防为主”的安全生产方针，贯彻执行OSHMS职业安全健康卫生体系的标准和要求、国家电力公司颁发的《安全生产工作规定》( -5-1实施)、《电力建设安全工作规程》（DL5009.2-94）、《达标投产、创优质工程标准》和项目法人、监理工程师对安全工作的要求，在保证安全的前提下再求进度和质量。
3.2建立健全安全生产保证体系，完善各种规章制度，制订本工程安全施工管理办法，建立健全各级安全责任制。成立了安全质量部，加强了安监人员的配备，并根据实际工作和人员变动情况，合理调整安监体系，及时地研究和解决安全工作中可能存在的重点和难点问题，指导施工队搞好安全生产工作，各施工队及班组均相应地设置了专职安全员和兼职安全员，从上而下地形成了一个完整的安全管理网络。
3.3结合建设单位、监理工程师对工程的安全要求，编制本工程的安全保证大纲，在施工中严格落实安全生产责任制，按照公司下达的安全控制指标，对事故控制值进行层层分解，并层层签订安全生产责任书，制定具体的保证措施和责任目标考核办法，严格奖惩。
3.4召开安全生产会议，认真贯彻落实安全生产的有关规定，牢固树立“安全第一”的思想，正确处理好安全与进度、效益之间的关系，认真履行安全生产职责。狠抓安全生产各项制度的落实，执行开展安全例会制、安全活动日、安全风险抵押金制度、工作票、每日的站班会和班后会。项目部每月组织一次安全检查，由项目经理负责组，专业人员参加，对每个参加施工的队伍进行安全检查。施工队每周组织一次安全检查，由施工队长组织织，技术员、安全员参加，首先由安全管理部门对上周的安全工作进行小结，对存在的问题提出具体的整改意见，并对整改及奖罚情况作出质量安全周报及时予以上报。对安全的违章及整改实行闭环管理。对出现重大违章的施工人员调离施工岗位，由项目部组织重新进行培训，考试合格后方可重新上岗作业。
3.5工程开工前，参与施工的人员必须经身体健康检查, 做好记录。进场的全部工器具和设备必须经过试验和维修保养，并对人员和工器具的情况进行登记，保留有关财产损失、人员福利、人身保险、健康和安全的记录，并在监理工程师提出要求时呈递有关报告。
3.6各大工序和特殊作业必须编制施工方案和安全措施，并经项目总工批准，按技术交底制度认真进行技术交底，施工时严格按方案实施。特种作业（如易燃、易爆、危险品等）应在施工前取得当地公安部门的许可和配合，并配备必要的预防设施。新科技、新技术应在施工前进行试验后才可投入现场施工。
3.7提高全员安全意识是搞好安全生产的保证，加强职工的安全教育培训是提高职工个人安全素质的关键途径。加强安全教育和安全培训，特种作业施工人员和安全员等进行三级安全教育和专门培训，经考试合格后，全部持证上岗。坚决消灭“麻痹、违章、不负责任”三大事故原因，杜绝违章指挥、违章操作，加大反习惯性违章工作力度；特殊工种没有特殊施工证或没有在规定时间内参加复审的施工人员坚决不允许作业；强化安全意识，提高全员自我保护和相互保护能力，开展反“三违”活动。在日常工作中，各施工队还充分利用板报、报刊、会议、月报、技术比武、安全知识考试、讲演等形式进行经常性安全教育。经过各项安全教育活动的开展，施工人员的安全生产意识和安全操作技能得到提高。开展安全竞赛活动，激发施工自觉、自愿搞好安全生产的热情和决心，从源头上杜绝事故隐患存在的可能性。
3.8项目部制定对“三工”的安全培训计划和安全管理办法，做好对民工、临时工、外包工进行安全教育和管理工作，并在签订合同时，明确意外伤害的保险义务。
3.9强化班组建设，确保安全生产。班组是企业的基础，也是做好安全生产工作的最关键环节，加强班组建设是安全生产和企业发展的重要保证。公司针对当前施工班组、人员素质的特点，每周要求各施工队对所属班组开展一次安全教育活动，组织职工学习安全生产知识、安全操作规程以及正确使用安全防护用品的方法，开展安全技术考核。同时督促班组开好班前5分钟安全交底会，对当班所承担的施工任务所面临的不安全因素作出预测，制定相应的防范措施。工程质量部不定期地对以上活动进行抽查，并视情况给予奖罚。
3.10加强行车安全教育，项目部运输班长在本工程中要经常督促、检查车辆交通安全情况，每月组织驾驶员安全学习二次，认真学习法规、交通规则，提高每位驾驶员安全技术和操作素质，遵守交通法规。经常检查车辆的各种性能，确保车辆不“带病上路”，驾驶人员在特殊天气及地形应谨慎驾驶。在本工程施工过程中，如发生交通事故，本着对责任人、肇事者及受害人负责的态度，配合有关部门进行事故的调查和处理，做到“四不放过”，即事故原因不清不放过，事故责任者不清不放过，事故责任者应受到处罚不处罚不放过，没有吸取教训采取安全措施不放过，并及时上报公司安全质量部，不得隐瞒。
3.11成立消防、治安领导小组，加强消防、治安管理。对易燃易爆物品要按规定独立存放，进行定期检查，设专人看守，发放要有记录，按规定配置消防器材。
3.12加大安全资金的投入，完善安全防护设施。为保障广大职工在施工过程中的安全与健康，公司首先从加强和完善安全防护设施入手，完善施工生产一线的安全设施，所有施工人员的安全防护用品按照国家安全生产管理的有关规定足额配置。
3.13建立安全激励机制，制定本工程的安全奖罚办法。
3.14查隐患，抓整改，加大安全检查的力度。为强化施工现场的安全管理，消除各类安全隐患，控制伤亡事故发生，工程质量安全部坚持经常性安全检查，发现问题及时解决，并每班安排一名兼职安全员，协同项目部的安全员对各施工部位进行巡回检查，对查出的不安全因素和隐患，当场能解决的，当场解决，当场解决不了的，签发“安全监察指令书”，提出具体的整改意见，限期整改。对重点和危险部位实行24小时监控，并监督施工队落实安全防范措施，及时消除安全隐患，确保安全生产。在安全检查方面，公司每月进行一次安全文明施工大检查。对严重影响安全施工的施工环境，签发停工令，被停工单位应及时制定整改措施，经整改合格，签发开工令方可复工。

4、安全控制程序流程图

图8.1 安全控制程序流程图
十、安全事故应急预案
1、应急小组组织机构（带联系方式）及职责分工
应急小组安全负责：
联系电话：

应急小组技术负责：
联系电话：
应急小组组长：
联系电话：
应急小副组长：
联系电话：
应急小组一班
班长：
联系电话：
材料站
站长：
联系电话：
应急小组二班
班长：
联系电话：

1. 救援组职责：
1.1向工程公司、总公司、当地安全生产监督管理部门、建设行政主管部门或者其它有关部门报告事态发展情况，执行上级有关指示和命令；
1.2发布应急救援命令、信号；
1.3及时到达现场指挥救援；
1.4掌握汇总有关情报信息，及时作出处理决断；
1.5负责对重特大事故救援工作的指挥调度，调动有关力量进行抢险救护工作；
1.6组织做好善后工作，配合上级开展事故调查。
2、各种安全事故具体的应急抢救方案
2.1触电应急预案及措施：
2．1．1事件的预防
2．1.1.1加强员工对“安规”的学习，提高执行“二票”工作的认识，从思想认识到触电事故带来的危害，防止触电事故的发生。
2.1.1.2按 “安规”的要求， 严格执行“二票”制度。
2.1.1.3加强员工的紧急救护意识培训，进行预防触电培训和触电紧急救护法培训。
2.1.2 事故险情抢救及分工和职责
2.1.2.1如遇触电事故时，在现场的项目人员或班组负责人要立即向领导组汇报险情，在保证自身安全的情况下，现场人员迅速进行抢救触电者脱离电源。
2.1.2.2领导组立即带领抢救指挥组成员赶赴出事现场。抢救、救护、防护组成员携带着各自的抢险工具。在现场采取积极措施保护伤员生命，减轻伤情，减少痛苦，根据伤情需要，迅速联系当地医疗部门（120）救治，并立即向公司主管领导、工程公司负责人、安质部负责人报告。
2.2高空坠落、机械伤害、中暑、防风防汛应急预案及措施
2.2.1条件保障
2.2.1.1根据电力技改施工的特点，及现场的实际需要必须配备足够的适合于抢救高空坠落、机械伤害、中暑人员的基本医疗器材以及相关的通讯器材、防护器材、车辆等，并组织相关人员对各种器材定期检查其有效性。
2.2.1.2施工现场必须绘制平面图，标明施工现场各主要通道，并为各义务救伤队员及医疗救护队队员所熟知。
2.2.1.3人员：救伤队的组建必须本着便于领导、便于集结和开展救援的原则，落实成员，并根据现场的实际情况经常调整。
2.2.2 现场抢救
2.2.2.1高空坠落、机械伤害事故发生后，事故发生区域的所在班组以班长为中心，迅速采取以下措施：
① 向义务救伤队的通讯员报告。
立即采取基本的抢救措施，如止血、人工呼吸等，控制住事故现场，尽可能控制住事故的扩大。
2.2.2.2义务救伤队的通讯员接到高空坠落、机械伤害事故后，必须立即：
① 通知现场医疗救护队，事故重大或事故严重时必须拨打120报警或当地医院进行急救。
② 以最快捷的方式召集义务救伤队员到事发现场。
③ 报警通讯时，应讲明多少人员受伤，受伤轻重，在什么地点等必要因素。
2.3. 防风防汛预警预报与防御措施
2.3.1预警预报
　① 当气象部门发布台风、暴雨、高温等气象灾害预警预报信息时，施工单位、工程项目部必须密切留意，主动获取有关的气象信息，及时将预警预报信息在工地的宣传栏或醒目的位置进行公告，并通知到工地每一个作业班组和作业人员。
　　② 施工单位、工程项目部应逐级建立防御气象灾害的预警预报信息响应系统，利用短信平台，及时传递气象灾害预警预报信息。
　　③ 预警预报信息响应系统的接收传递人员由各单位、项目部确定1～2名信息联络员组成，信息联络员的姓名和手机号码应报上一级联络单位。当信息联络员变更时，应及时将变更后信息联络员的姓名和手机号码报上一级联络单位。各级信息联络员在接收到上级联络单位的气象灾害预警预报信息时应及时回复确认。
　　④ 气象灾害期间，各级、各单位、各部门的有关人员必须保持信息畅通，密切关注气象灾害的最新发展趋势，积极组织开展本单位、本项目部防御气象灾害的各项工作。
2.3.2 防御措施
　　① 施工单位和项目部结合本单位、项目部的工作预案及防御措施，组织开展工地的安全防御工作。
　　② 施工安全监督机构应根据气象灾害预警预报信息，结合本单位的应急工作预案，开展防御气象灾害的工作，并加强对施工、工地防御措施落实情况的督促检查。

十一、施工主要工器具
本工程涉及到电力设备部分的特型机具见以下清单：
序号
名 称
规格型号
单 位
数 量
负责人
1
打桩机

台

2
泥浆泵

台

3
电焊机

台

4
空压机

台

十二、人力配置
工序名称
建议工作人数
负责人数
监护人数
准备阶段
5
1
1
开挖阶段
5
1
1
浇制成型
8
1
1
说明：根据实际工程量配置。
