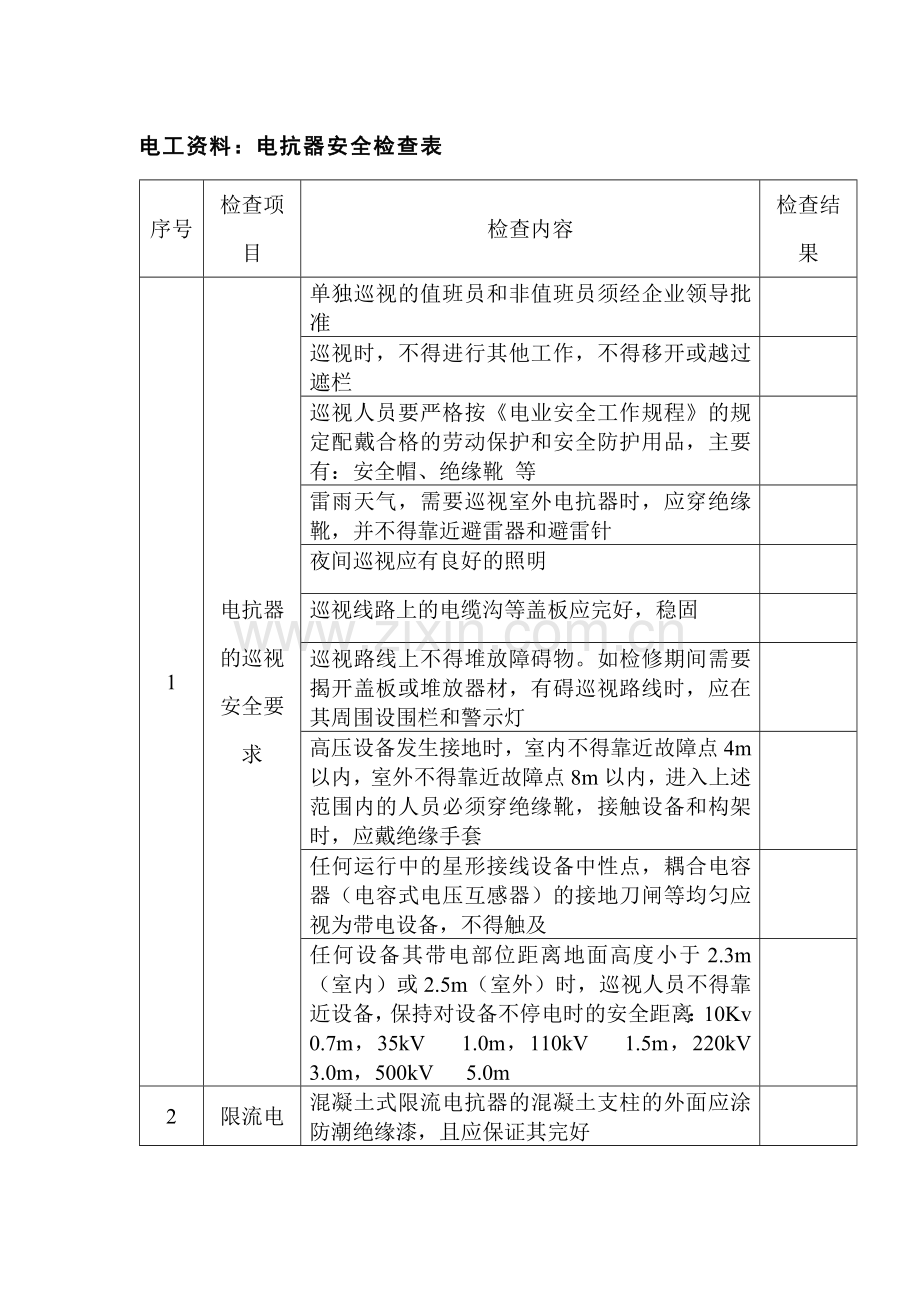

电工资料：电抗器安全检查表.docx

电工资料：电抗器安全检查表
序号
检查项目
检查内容
检查结果
1
电抗器的巡视安全要求
单独巡视的值班员和非值班员须经企业领导批准

巡视时，不得进行其他工作，不得移开或越过遮栏

巡视人员要严格按《电业安全工作规程》的规定配戴合格的劳动保护和安全防护用品，主要有：安全帽、绝缘靴 等

雷雨天气，需要巡视室外电抗器时，应穿绝缘靴，并不得靠近避雷器和避雷针

夜间巡视应有良好的照明

巡视线路上的电缆沟等盖板应完好，稳固

巡视路线上不得堆放障碍物。如检修期间需要揭开盖板或堆放器材，有碍巡视路线时，应在其周围设围栏和警示灯

高压设备发生接地时，室内不得靠近故障点4m以内，室外不得靠近故障点8m以内，进入上述范围内的人员必须穿绝缘靴，接触设备和构架时，应戴绝缘手套

任何运行中的星形接线设备中性点，耦合电容器（电容式电压互感器）的接地刀闸等均匀应视为带电设备，不得触及

任何设备其带电部位距离地面高度小于2.3m（室内）或2.5m（室外）时，巡视人员不得靠近设备，保持对设备不停电时的安全距离：10Kv 0.7m，35kV 1.0m，110kV 1.5m，220kV 3.0m，500kV 5.0m

2
限流电抗器的安全运行
混凝土式限流电抗器的混凝土支柱的外面应涂防潮绝缘漆，且应保证其完好

在限流电抗器小间里，要求百叶窗与电缆沟之间的通道保持畅通

运行中，电抗器温度过高后，应采用强迫通风的方式进行通风

电抗器小间的通风道与百叶窗应有防止小动物窜入的防护措施

限流电抗器垂直安装时，各相中心线应一致，使电抗器的重量均匀的分配到所有支持绝缘子上

3
并联电抗器的安全运行要求
并联电抗器应采用加固铁芯的措施，并在电抗器身下垫缓冲胶垫，用来减少因电磁力引起的机械振动和噪音

油箱内应采取加磁屏蔽板等有效措施，避免漏磁通穿过油箱外壳引起外壳的加热

铁芯的气隙布置应合理，尽量减少主磁通的旁路效应

运行中，如电抗器严重过热，应及时进行检修

运行中，如果发现振动或噪音突然增大时，应及时查找原因并消除隐患

4
电抗器检修的安全要求
在互感器检修前，必须按《电业安全工作规程》要求，填写工作票，办理工作许可手续

工作前应进行验电，确定无电压后，才能进行检修

应在工作点邻近带电部分的横梁上悬挂“止步，高压危险！”的标示牌

工作地点应悬挂“在此工作！”标示牌

工作全过程中均应按要求正确地穿戴劳动保护用品：安全帽、绝缘手套、绝缘鞋等

高处作业需使用安全带、穿防滑鞋，高处作业必须使用专用爬梯，梯子必须有防滑措施，安产稳固，并设专人扶持

高处作业应使用工具袋

用绝缘绳索或杆来传递工具，不准上下抛接

5
电抗器的装卸与运输安全要求
电抗器在装卸和运输的过程中，不应有严重的冲击

对电压为330kV及以上的电抗器应装设冲击记录仪

为了适应运输机具对电抗器的限制，大型电抗器应采用充氮气或充干燥空气运输

电抗器利用滚轮在现场进行短途运输时，起始速度应不大于0.2km/h

利用机械牵引时，牵引的着力点应在设备重心以下，运输倾斜角不大于15°

6
电抗器检查维护项目
线圈外部无损坏的绝缘漆

电抗器与母线等引线的速接应正确

支柱绝缘子应接地良好

混凝土支柆的螺栓应紧固

电抗器室的杂物应清理，并除锈补漆
