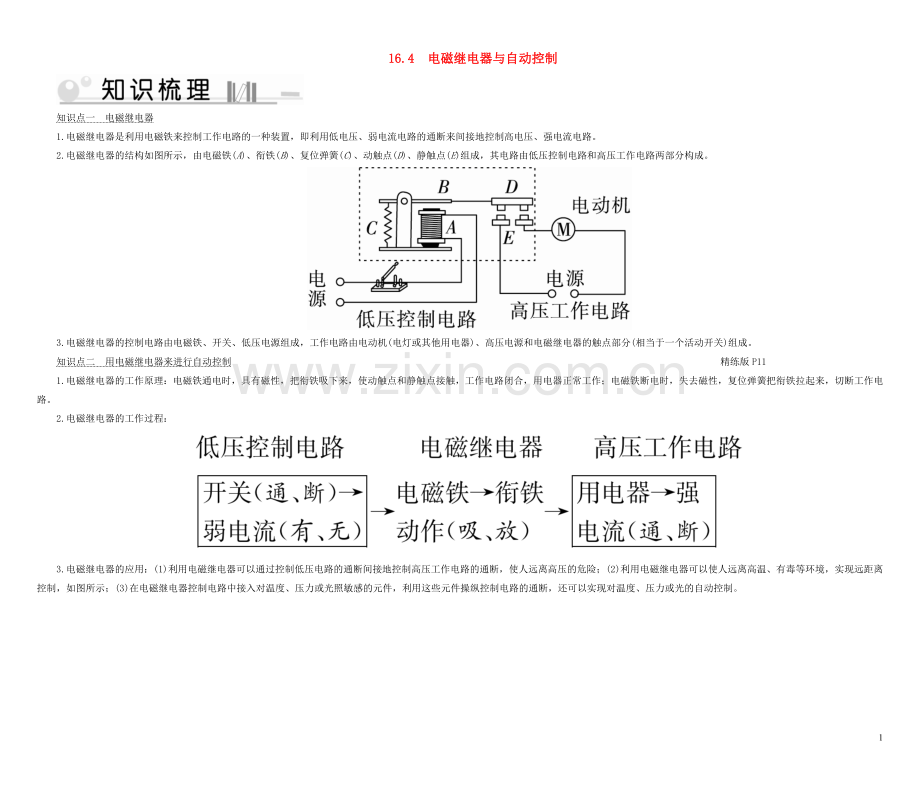

16.4　电磁继电器与自动控制

知识点一　电磁继电器
1.电磁继电器是利用电磁铁来控制工作电路的一种装置，即利用低电压、弱电流电路的通断来间接地控制高电压、强电流电路。
2.电磁继电器的结构如图所示，由电磁铁(A)、衔铁(B)、复位弹簧(C)、动触点(D)、静触点(E)组成，其电路由低压控制电路和高压工作电路两部分构成。

3.电磁继电器的控制电路由电磁铁、开关、低压电源组成，工作电路由电动机(电灯或其他用电器)、高压电源和电磁继电器的触点部分(相当于一个活动开关)组成。
知识点二　用电磁继电器来进行自动控制 精练版P11
1.电磁继电器的工作原理：电磁铁通电时，具有磁性，把衔铁吸下来，使动触点和静触点接触，工作电路闭合，用电器正常工作；电磁铁断电时，失去磁性，复位弹簧把衔铁拉起来，切断工作电路。
2.电磁继电器的工作过程：

3.电磁继电器的应用：(1)利用电磁继电器可以通过控制低压电路的通断间接地控制高压工作电路的通断，使人远离高压的危险；(2)利用电磁继电器可以使人远离高温、有毒等环境，实现远距离控制，如图所示；(3)在电磁继电器控制电路中接入对温度、压力或光照敏感的元件，利用这些元件操纵控制电路的通断，还可以实现对温度、压力或光的自动控制。

例　如图所示是一种水位自动报警器的原理图。当水位到达金属块A时，哪个灯亮？请说明它的工作原理(注：一般的水都能导电)。

解析：由题意可知，水位自动报警器的基本结构是一个电磁继电器，根据电磁继电器的基本工作原理，结合在此处的运用可描述其原理。当水位到达金属块A时控制电路被接通，电磁铁工作，衔铁被吸下，所以红灯亮。
答案：红灯亮。工作原理：当水位上涨到达金属块A时，由于水具有导电性，使控制电路接通，电磁铁具有了磁性，向下吸引衔铁，使动触点与下面的静触点接触，从而接通红灯所在的电路，此时红灯亮，而绿灯不亮。
