摇表对电缆接地测量.docx

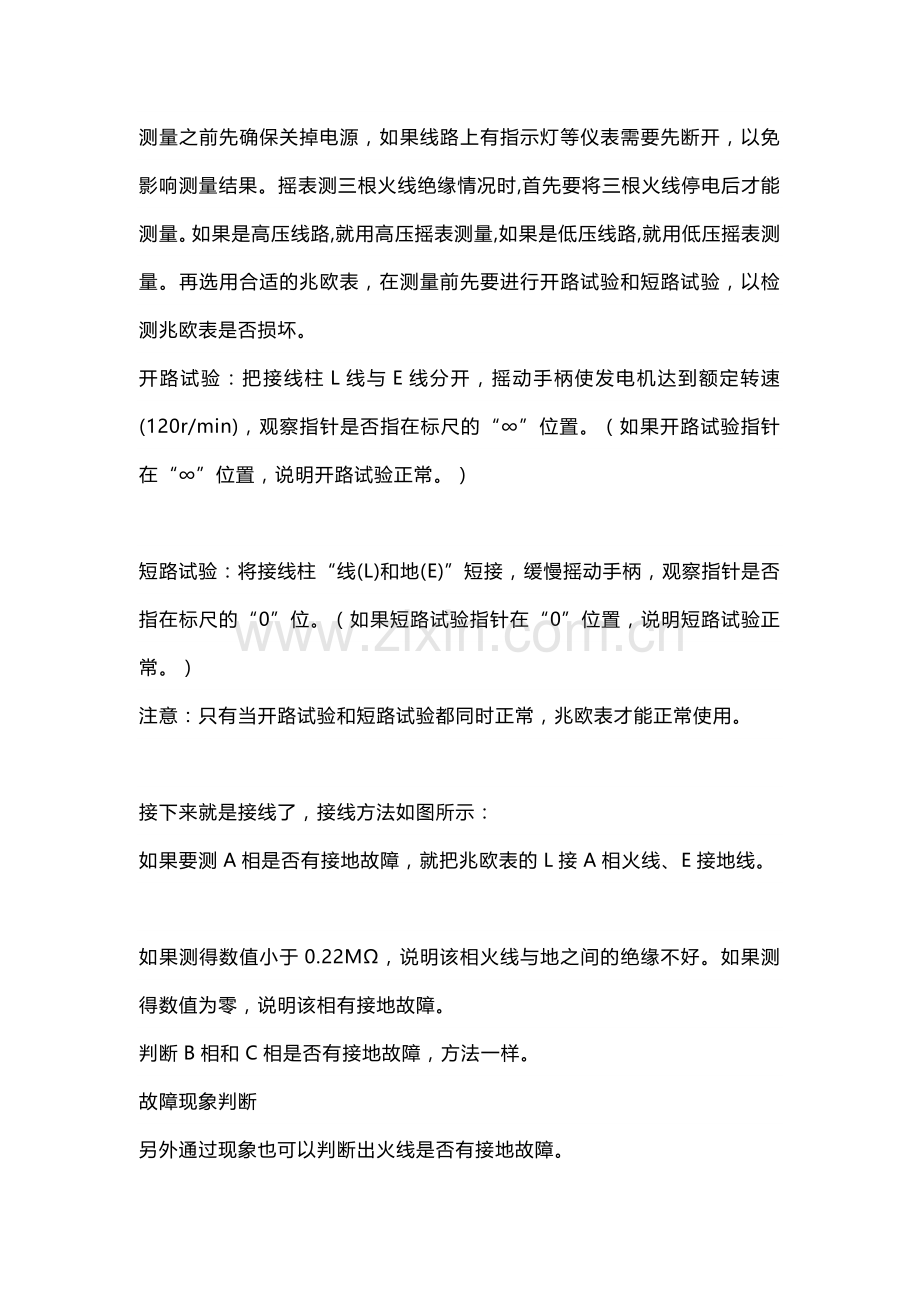

测量之前先确保关掉电源，如果线路上有指示灯等仪表需要先断开，以免影响测量结果。摇表测三根火线绝缘情况时,首先要将三根火线停电后才能测量。如果是高压线路,就用高压摇表测量,如果是低压线路,就用低压摇表测量。再选用合适的兆欧表，在测量前先要进行开路试验和短路试验，以检测兆欧表是否损坏。
开路试验：把接线柱L线与E线分开，摇动手柄使发电机达到额定转速(120r/min)，观察指针是否指在标尺的“∞”位置。（如果开路试验指针在“∞”位置，说明开路试验正常。）

短路试验：将接线柱“线(L)和地(E)”短接，缓慢摇动手柄，观察指针是否指在标尺的“0”位。（如果短路试验指针在“0”位置，说明短路试验正常。）
注意：只有当开路试验和短路试验都同时正常，兆欧表才能正常使用。

接下来就是接线了，接线方法如图所示：
如果要测A相是否有接地故障，就把兆欧表的L接A相火线、E接地线。

如果测得数值小于0.22MΩ，说明该相火线与地之间的绝缘不好。如果测得数值为零，说明该相有接地故障。
判断B相和C相是否有接地故障，方法一样。
故障现象判断
另外通过现象也可以判断出火线是否有接地故障。

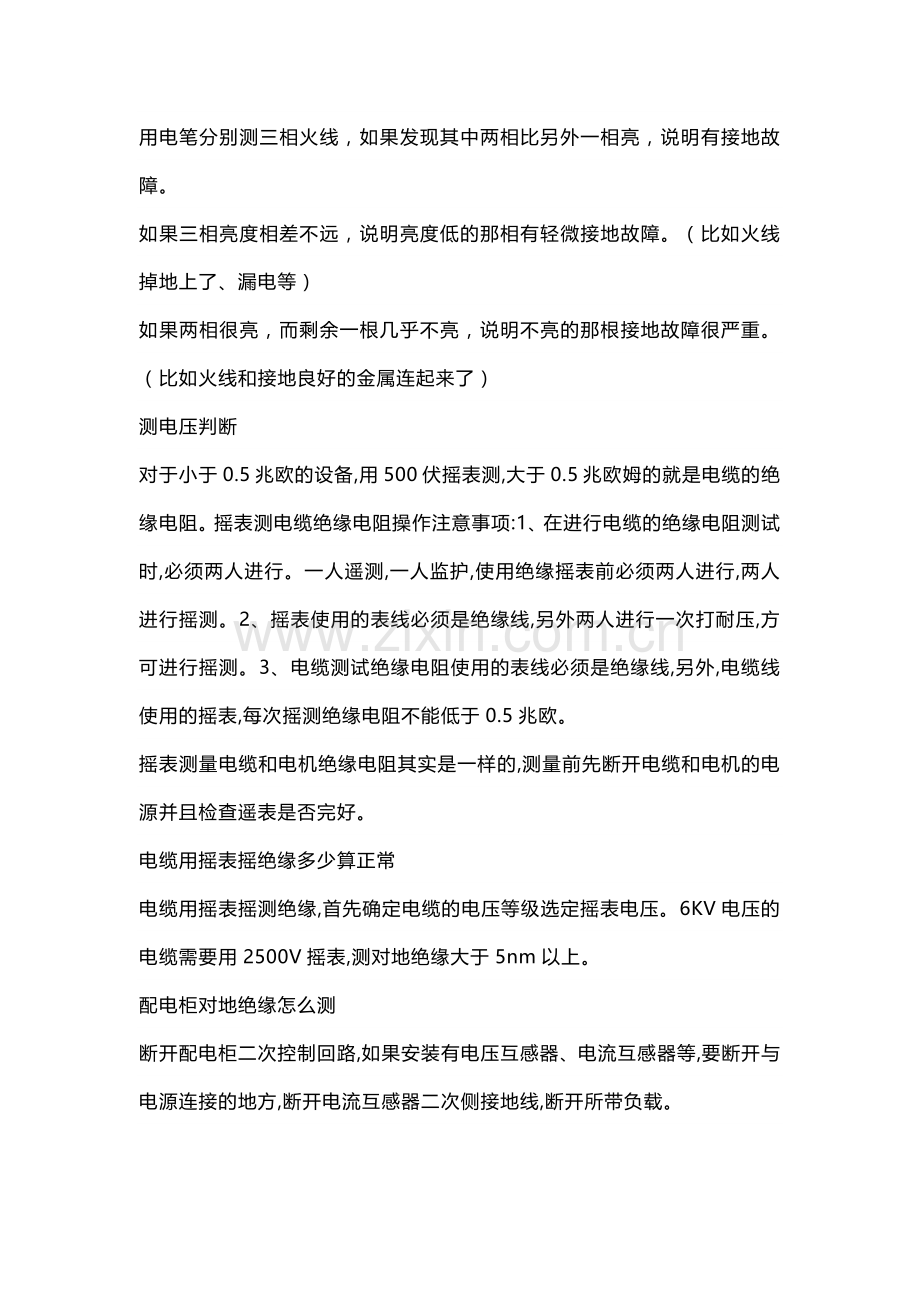

用电笔分别测三相火线，如果发现其中两相比另外一相亮，说明有接地故障。
如果三相亮度相差不远，说明亮度低的那相有轻微接地故障。（比如火线掉地上了、漏电等）
如果两相很亮，而剩余一根几乎不亮，说明不亮的那根接地故障很严重。（比如火线和接地良好的金属连起来了）
测电压判断
对于小于0.5兆欧的设备,用500伏摇表测,大于0.5兆欧姆的就是电缆的绝缘电阻。摇表测电缆绝缘电阻操作注意事项:1、在进行电缆的绝缘电阻测试时,必须两人进行。一人遥测,一人监护,使用绝缘摇表前必须两人进行,两人进行摇测。2、摇表使用的表线必须是绝缘线,另外两人进行一次打耐压,方可进行摇测。3、电缆测试绝缘电阻使用的表线必须是绝缘线,另外,电缆线使用的摇表,每次摇测绝缘电阻不能低于0.5兆欧。
摇表测量电缆和电机绝缘电阻其实是一样的,测量前先断开电缆和电机的电源并且检查遥表是否完好。
电缆用摇表摇绝缘多少算正常
电缆用摇表摇测绝缘,首先确定电缆的电压等级选定摇表电压。6KV电压的电缆需要用2500V摇表,测对地绝缘大于5nm以上。
配电柜对地绝缘怎么测
断开配电柜二次控制回路,如果安装有电压互感器、电流互感器等,要断开与电源连接的地方,断开电流互感器二次侧接地线,断开所带负载。
10KV高压电缆绝缘值不一样送电造成什么影响，用2500的摇表三相对地绝缘分别为1000兆欧、200兆欧、50兆欧
用摇表摇测的每相的绝缘电阻值的确相差不少,首先重点检查电缆的两端的(电缆头)绝缘情况是否良好。
用摇表测380伏电缆的绝缘电阻
380V母线,使用1000V摇表,测得其绝缘电阻应≥100MΩ;380V电缆,使用500V摇表,测得其绝缘电阻应≥0.5MΩ。
